Производительность по O2: 24 Нм³/ч (400 л/мин), чистота O2: 93 ± 2%, давление на выходе O2: 5 бар

Высота над уровнем моря: менее 500 м

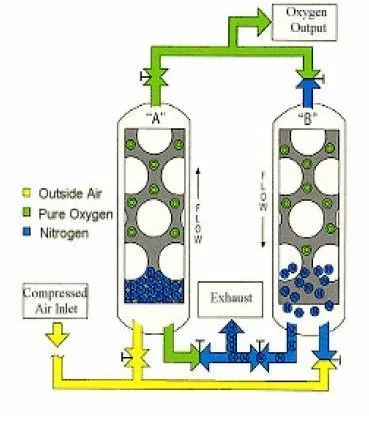

Технологический процесс системы генерации кислорода: генератор кислорода представляет собой установку разделения воздуха, основанную на селективной адсорбции азота из воздуха молекулярными ситами, способную непрерывно производить газообразный кислород чистотой 90–97% при температуре окружающей среды. Адсорбированный азот может быть десорбирован путём снижения давления в адсорбционном слое, что обеспечивает циклический режим адсорбции-десорбции.

Данная система генерации кислорода состоит из системы сжатого воздуха, системы очистки сжатого воздуха, системы производства кислорода, системы компримирования кислорода и системы наполнения кислородом и т. д.

Воздушный компрессор обеспечивает подачу сжатого воздуха с определённым давлением.

Система очистки воздуха очищает сжатый воздух путём удаления пыли, масла и воды.

Система разделения кислорода и азота производит кондиционный газообразный кислород по технологии PSA (короткоцикловой безнагревной адсорбции).

Система компримирования кислорода повышает давление.

Преимущества генератора кислорода

Традиционный метод получения кислорода заключается в сжижении воздуха с последующей дистилляцией при температурах около -180 °C. Технологический процесс очень сложен, общая стоимость производства кислорода очень высока. Подходит для получения кислорода чистотой ≥99,5% и многокомпонентных газов. PSA-генератор может работать при нормальных атмосферных условиях, и его преимущества перечислены ниже:

Низкая стоимость производства.

Простой процесс и меньшее количество оборудования, высокая автоматизация и удобство эксплуатации.

Быстрый запуск и лёгкая остановка. Система может выдавать продукционный газ через 30 минут после запуска, а также может работать в прерывистом режиме.

Низкое рабочее давление и безопасность.

Подходит для областей, где требуется только газообразный кислород чистотой 90–99,5%.

Технические параметры PSA-генератора кислорода

Поток O2 24 Нм³/ч (400 л/мин)

Чистота O2: 93 ± 2%

Давление на выходе O2: 5 бар, Регулируемое

Напряжение и частота 220 В / 380 В, 50 Гц

Точка росы O2: -40 °C, Атмосферная

Режим работы: Полностью автоматический

Расчётные рабочие условия

Относительная влажность   ≤80%

Содержание пыли в воздухе ≤200 мг/м³

Содержание H2S и SO2 в воздухе ≤0,25 мг/м³

Содержание CO2 в воздухе ≤600 ppm

Содержание CnHm в воздухе ≤0,05 мг/м³

Система сжатия и очистки воздуха

Винтовой воздушный компрессор

Производительность по воздуху: 5,0 м³/мин

Рабочее давление: 0,8 МПа

3-ступенчатые фильтры (C/T/A) 3 компл

Расход: 7 м³/мин

Остаточное содержание масла: < 0,001 ppm

Частицы пыли: < 0,01 микрона.

Фильтр с активированным углём

Рефрижераторный осушитель

Расход: 6,8 м³/мин

Адсорбционный осушитель

Расход: 6,8 м³/мин

Ресивер (буферный бак) воздуха

Объём: 0,6 м³ / Расчётное давление: 0,8 МПа

Система генерации кислорода PSA

PSA-генератор кислорода

Чистота O2: 93 ± 2%

Поток O2: 24 Нм³/ч (400 л/мин)

Буферный бак O2

Объём: 1,0 м³ / Расчётное давление: 0,8 МПа

Характеристики основных компонентов

Воздушный компрессор

Производительность по воздуху 5,0 м³/мин

Давление на входе 0,8 МПа

Функция: Обеспечение сжатого воздуха

Мощность 30 кВт, 380 В, 3 фазы, 50 Гц

Рефрижераторный осушитель

Расход 6,8 м³/мин

Мощность 1,1 кВт, 220 В, 1 фаза, 50 Гц

Функция: Охлаждение сжатого воздуха и удаление воды

Адсорбционный осушитель

Расход 6,8 м³/мин

Мощность 220 В, 1 фаза, 50 Гц

Функция: Охлаждение сжатого воздуха и удаление воды

Фильтры

Фильтр первой ступени

Фильтр второй ступени

Фильтр третьей ступени

Производительность фильтрации воздуха 7 м³/мин

Остаточное содержание масла < 5 ppm < 1,0 ppm < 0,001 ppm

Содержание воды: Подходит для большого количества жидкости; Подходит для фильтра жидкой воды; Подходит для коалесценции водяного пара

Частицы пыли < 3 микрометров < 1 микрометра < 0,01 микрометра

Функция: Предназначен для фильтрации жидкой воды, масла и твёрдых частиц из сжатого воздуха.

Фильтр с активированным углём

Эффективный защитный фильтр с активированным углём (предотвращает отравление)

Производительность фильтрации воздуха 7 м³/мин

Остаточное содержание масла < 0,001 ppm

Система разделения O2/N2 (включая систему очистки PSA-PSA)

Расход O2: 24 Нм³/ч

Потребление сжатого воздуха 4,5 Нм³/мин

Чистота O2: 93% ± 2%

Давление на выходе 0,5 МПа

Точка росы O2: -40 °C, Атмосферная

Мощность 0,2 кВт, 220 В, 1 фаза, 50 Гц

Буферный бак для газа

Объём 0,6 м³ / 0,8 МПа

Материал: Углеродистая сталь

Комплектация:

Система сжатия и очистки воздуха

Винтовой воздушный компрессор

Рефрижераторный осушитель

Адсорбционный осушитель

Фильтр класса C, срок службы фильтрующего элемента — 6 месяцев

Фильтр класса T, срок службы фильтрующего элемента — 6 месяцев

Фильтр класса A, срок службы фильтрующего элемента — 6 месяцев

Фильтр с активированным углём

Активированный уголь, срок службы — 6 месяцев

Автоматический дренаж, 2 компл.

Воздушный ресивер 0,6 м³ / 0,8 МПа

Система генерации кислорода PSA

PSA-генератор кислорода

Буферный бак O2, 1,0 м³ / 0,8 МПа
