Преимущества:

10-дюймовый сенсорный экран WEINVIEW.

Контроллер машины Beckhoff (Германия).

Три оси печатного механизма оснащены серводвигателями в сочетании с шарико-винтовыми передачами.

12-осевая позиционирующая головка управляется абсолютным серводвигателем.

Главный привод управляется сервосистемой.

Механизм загрузки и выгрузки изделий приводится в движение сервоприводом, что обеспечивает более плавную и точную работу.

Пневматика SMC и AirTac.

Вращение зажимной оснастки управляется серводвигателем.

Автоматическая загрузка и выгрузка (с сервоприводом). Основная конструкция машины спроектирована рационально для стабильного и высокоэффективного производства.

Электростатическое обеспыливание, обработка пламенем.

УФ-отверждение или LED-УФ-отверждение. (По выбору заказчика)

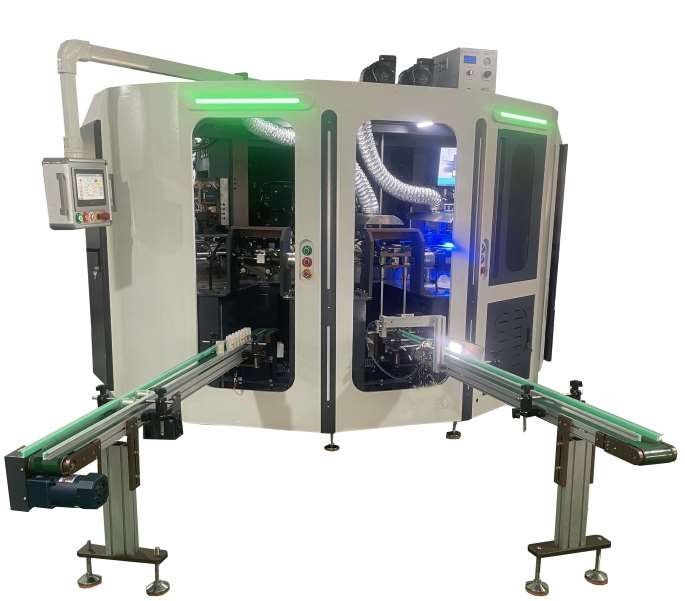

Данное оборудование используется для трафаретной печати на поверхности корпусов цилиндрических, квадратных изделий и изделий сложной формы. Рабочий режим — полностью автоматический.

Оборудование состоит из сервоприводной машины трафаретной печати по криволинейным поверхностям, вращающегося дискового рабочего стола с делительным механизмом, автоматического загрузочно-разгрузочного манипулятора и конвейерного механизма.

   Режим работы оборудования. Принцип действия:

Оператор помещает изделие на конвейерную ленту.

Загрузочный манипулятор захватывает бутылку с подающего конвейера, автоматически переворачивает ее на 90 градусов и помещает в зажимное приспособление для трафаретной печати.

Зажим для трафаретной печати используется с полным обхватом спереди и сзади для обеспечения точного позиционирования; в процессе трафаретной печати изделие не вибрирует и не смещается.

Привод поворотного стола в основном использует высокоточную сервоплатформу, одновременно распределяя временные интервалы движения каждого механизма, что обеспечивает более эффективную и безопасную работу машины.

В процессе трафаретной печати поперечная скорость печатной формы соответствует скорости кругового движения бутылки, что гарантирует отсутствие растяжения и сжатия печатного рисунка.

Механизм трафаретной печати и механизм печатного ракеля приводятся в движение прецизионными цилиндрами для обеспечения качества печати.

Система УФ- или LED-отверждения является опциональной.

Технические параметры

Цвет печати: 4-цветная трафаретная печать

Одиночный цикл: Да

Непрерывный режим: Да

Счетчик проектов: Да

Регулировка скорости печати: Да

Задержка по зонам: Да

Скорость печати: 2500–3000 шт./час (в зависимости от фактического рисунка)

Максимальная площадь печати: Диаметр 100 мм, высота 280 мм

Поперечный ход ракеля: 355 мм

Вертикальный ход ракеля и возвратной ракли: Управление пневмоцилиндром 20 мм, регулируемый ход винтового штока 50 мм

Привод главного двигателя: Серводвигатель

Напряжение цепи управления 24 В постоянного тока

Напряжение питания 380 В ~ 50 Гц

Общая мощность 35 кВт

Требования к пневмопитанию 5–6 бар

Компрессор не включен в стоимость
