1.  Линия экструзии плинтуса из ПВХ: 1 комплект.

2. Станок для двухцветной печати и нанесения УФ-покрытия:1 комплект.

3  Пресс-форма (для одного размера): 1 комплект.

Вспомогательные машины:

4. Смеситель из ПВХ 300/600 с автопогрузчиком: 1 комплект.

5. Дробилка ПВХ (для вторичной переработки): 1 комплект.

6. Измельчитель ПВХ (модель 500) (для вторичной переработки):1 комплект.

Описание:

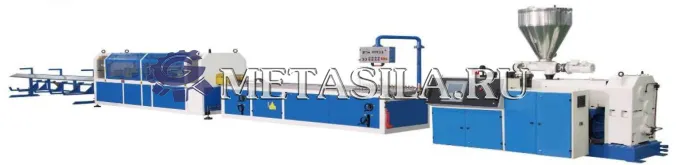

№ 1. Экструзионная линия для плинтусов из ПВХ.

Перечень оборудования:

- Конический двухшнековый экструдер SJSZф51/105

- Вакуумный калибровочный и охлаждающий стол

- Конвейер

- Беспыльный станок для резки

- Укладчик

- Формы для стеновых панелей из ПВХ.

Характеристики:

(1)   Автоматический фидер:

Мощность двигателя:  1,5 кВт.

Номинальная производительность подачи: 300 кг/ч.

Диаметр пружины: 36 мм.

Материал соприкасающейся части: Нержавеющая сталь.

(1)   Конический двухшнековый экструдер:

Диаметр винта: ≈ 51/105 мм.

Количество винтов: 2шт.

Направление вращения винта: Коническое обратное наружу.

Скорость вращения шнека: 4-36 об/мин.

Материал шнека и цилиндра: Обработка азотом 38CrMoAlA

Глубина корпуса нитрования:  0,5-0,7 мм.

Твердость при азотировании: HV >900.

Нагрев ствола: Литейный Алюминиевый Нагреватель.

Тепловая мощность: 12 кВт.

Зоны нагрева: 4.

Охлаждение: охлаждение воздуходувки.

Материал шестерни и вала: принимает высокопрочный сплав,  закалку, шлифование.

Точность и твердость зубчатого колеса: 6 градусов, HRC 54-62.

Защита винта: автоматическая сигнализация смещения винта.

Подающий двигатель 1,1: кВт.

Главный двигатель:  18,5 кВт.

Регулятор температуры: цифровой регулятор температуры Omron.

Высота оси экструдера: 1000 мм.

(3)   Вакуумная калибровочная и охлаждающая платформа:

Длина вакуумной калибровочной платформы: 4000 мм.

Материал соприкасающейся части: Нержавеющая сталь.

Калибровочную платформу можно регулировать в трех измерениях.

Мощность/количество вакуумных насосов: 5,5кВт×2.

Общий вес: 300 кг.

Размер:  4000*1300*1000 м.

Общая мощность: 6,25 кВт.

(4)   Конвейер и автомата для резки:

*Пневматический зажим и отпускание.

* регулировка скорости преобразования переменной частоты.

Выдвижная конструкция: 2-выдвижные педали, индивидуальная ширина привода педалей 300 мм.

Скорость: 0,5-5 м/мин.

Макс.тяговое усилие: 35000 Н.

Мощность тягового двигателя: 3 кВт.

Центральная высота: 1000 мм.

Режущий станок:

* Управление ПЛК, автоматическая резка, подсчет счетчиков.

* пневматический зажим и автоматический возврат резки.

* мощная резка пильным полотном с чистыми режущими секциями.

Максимальная толщина резки: 100 мм.

Мощность резца: 2,2 кВт.

Режущее лезвие: круглого пластинчатого типа.

Диаметр лезвия: 450 мм.

Зажим для резки: Пневматический зажим.

Возврат резки: Пневматический возврат.

Центральная высота: 1000 мм.

Размер: 5500*1100*1600 мм.

   (5)   Штабелеукладчик

Описание:

Контактор переменного тока: Schneider.

Выключатель воздушного отключения: Schneider.

Регулятор температуры: RKC или Omron.

Производительность: 18 кг/ч.

Винт:

Диаметр: 35 мм.

Материал: 38CrMoAlA, азотная и термическая очистка.

Глубина азотирования: 0,4-0,7 мм.

Нагревательный литейный алюминиевый нагреватель с наружной крышкой из нержавеющей стали.

Нагревательные сегменты: 3 зоны.

Бочка:

Охлаждение: Охлаждение воздуходувкой, точность контроля температуры: ± 1 ℃.

Охлаждающий сегмент: 3 сегмента.

Материал: 38CrMoAlA, азотная и термическая очистка.

Глубина азотирования: 0,4-0,7 мм.

Система передачи:

Скорость вращения главного двигателя: 1460 об/мин.

Материал шестерни: 20CrMnTi, супье качественный сплав.

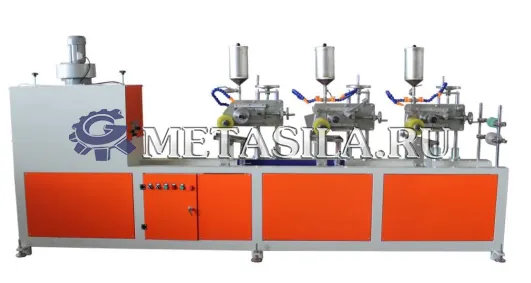

(6). Печатный станок и УФ-лакировочная машина.

Ширина печати: 100 мм.

Скорость печати: настраивается в соответствии с экструзионной линией.

Цвета: 2.

Мощность затвердевания: 3 кВт.

Общая мощность: 4 кВт.

Общая длина: 3750*500*1700.

№ 2. Смеситель для горячей и холодной воды с автопогрузчиком

Производительность: 500 кг/ч.

Состоит из:

① горячий смеситель

② охлаждающий смеситель

③ автозагрузчик.

Характеристики:

Горячий смеситель:

1 Общий объем горячего смесителя: 300 л.

2 Эффективный объем горячего смесителя: 350 л.

3 Вес материала:  ≤100 кг.

4 Производительность: 500 кг/ч.

5 Мощность двигателя: 40/55 кВт.

6 Мощность нагрева: 12 кВт.

7 Скорость вращения горячего смесителя: 475/950 об/мин.

8 Количество перемешивающих лопастей 3 шт.

9 Время смешивания: 8-10 мин/ч.

Охлаждающий смеситель:

1 Охлаждающий смеситель:  600л.

2 Эффективный объем охлаждающего смесителя: 450 л.

3 Мощность двигателя: 11 кВт.

4 Материал лопасти охлаждающего смесителя: ZG1Cr18Ni9Ti.

5 Скорость вращения перемешивающей лопасти: 130 об/мин.

6 Способ управления подъемником: пневматический.

7 Способ охлаждения: водяное охлаждение.

8 Время охлаждения: 10-12 мин.

Электрика:

1 Контактор переменного тока / Siemens или Schneider.

2 Регулятор температуры / RKC или Omron.

Автозагрузчик:

1 Диаметр транспортной трубки: 102 мм.

2 Мощность зарядного двигателя 1,5: кВт.

3 Объем хранения: 120 кг.

4 Материал бункера для хранения и трубки: нержавеющая сталь.

   № 3. Дробилка для ПВХ

1 Мощность двигателя: 7,5 кВт.

2 Количество движущихся лопастей: 3 шт.

3 Количество неподвижных лезвий: 2 шт.

№ 4. Измельчитель ПВХ

Наружный диаметр режущей головки: 500 мм.

Зубная пластина: Один комплект из 12шт.

Материал зубной пластины из высококачественной легированной стали, твердость: 55-58.

Количество движущихся лезвий: 24 шт.

Материал лезвия: Высококачественная легированная сталь; Твердость: 52-55.

Мощность главного двигателя: 37 кВт.

Скорость вращения главного двигателя: 2950 об/мин.

Производительность: 180-280кг/ч.

Сетка экрана: 30-80 (регулируемая).

Материал транспортирующей трубы: нержавеющая сталь.

Мощность вытяжного вентилятора: 3 кВт.

Нагнетательный вентилятор: 0,75кВт.

Вес: 1500кг.
