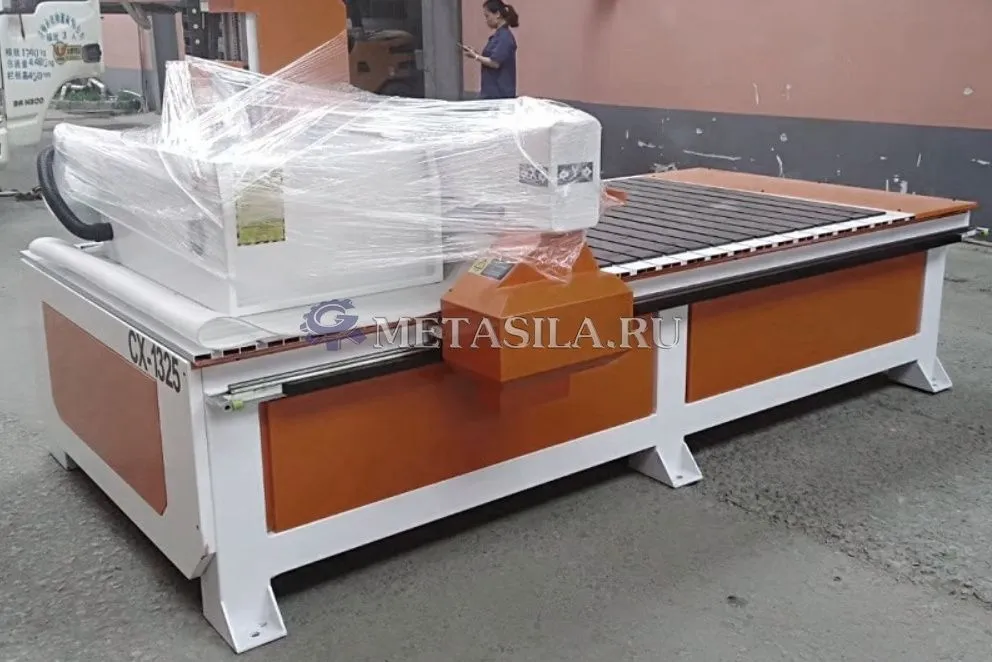

Конструкция станка из прочного стального каркаса

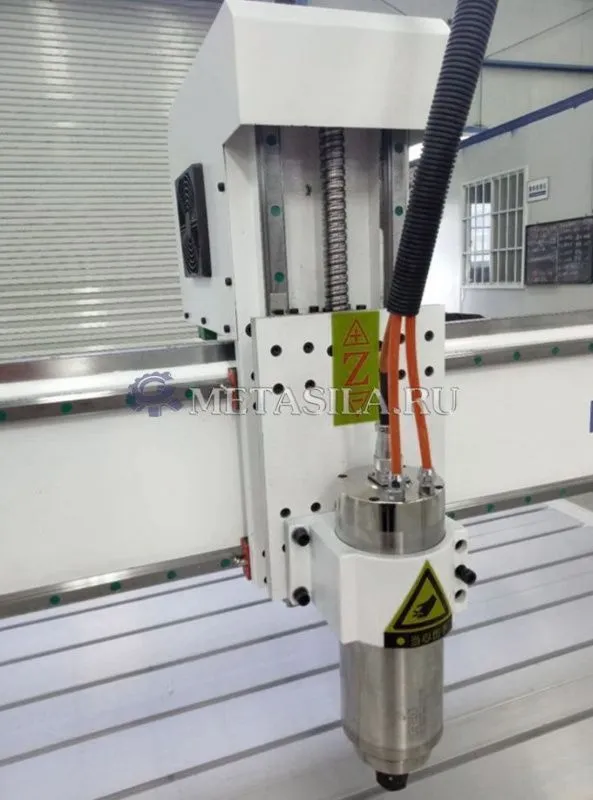

Высокочастотный шпиндель 4/6 л.с.

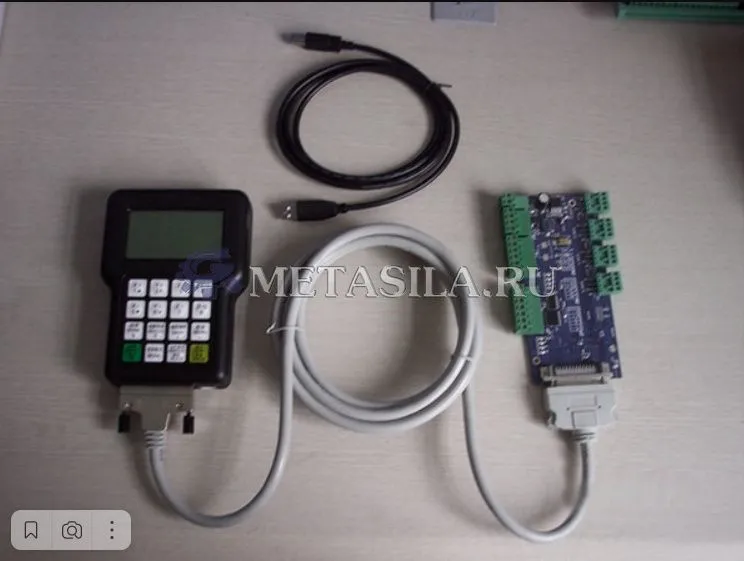

Дистанционное управление DSP с удобным интерфейсом оператора

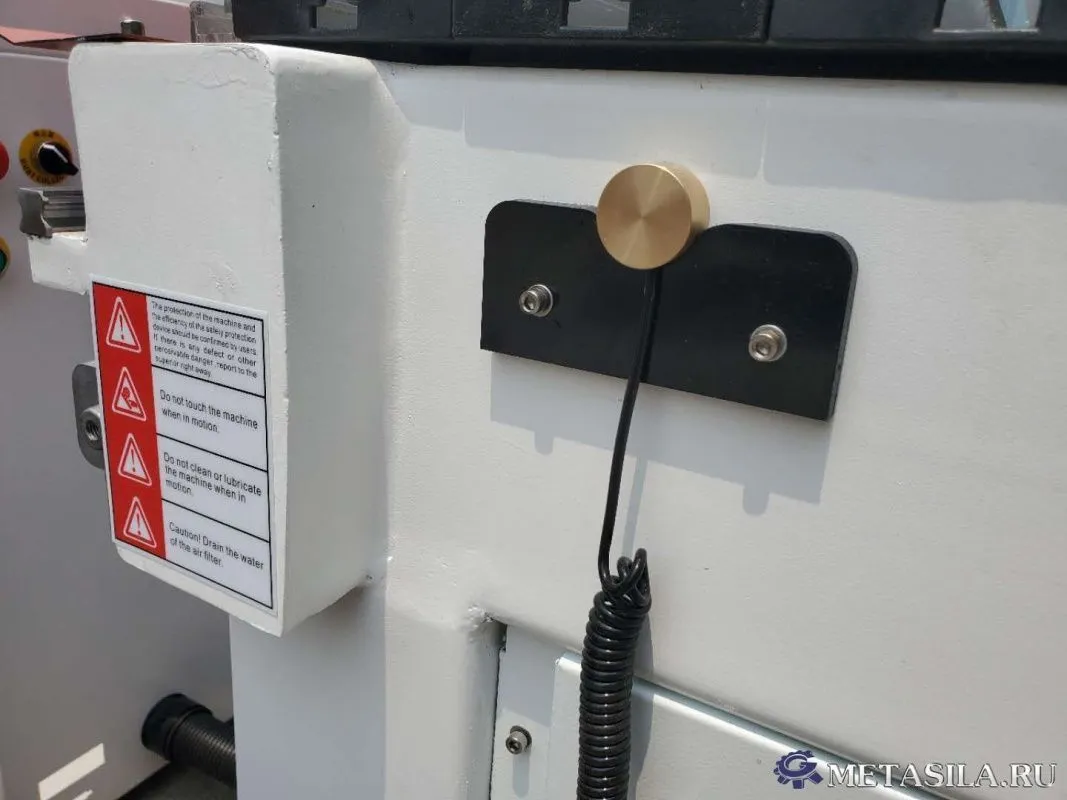

Калибровка инструмента
Высокоскоростной 3-осевой контроллер движения
Прецизионные двойные шаговые двигатели или сервоприводы по оси Y

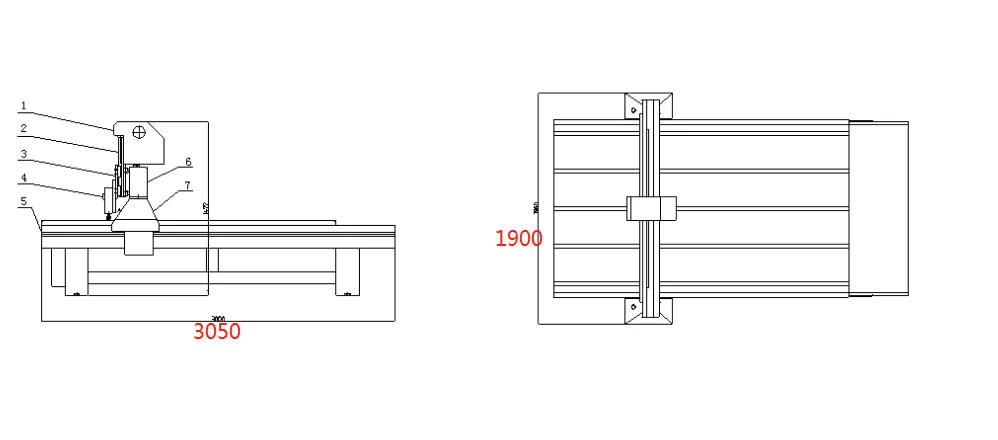

X, ПЕРЕМЕЩЕНИЕ ПО ОСИ Y
|
1300 * 2500, 1500 * 3000, 2000 * 3000 ММ
|
Z-ось путешествия
|
200 мм или другие
|
Мощность шпинделя
|
Водяное охлаждение 3 кВт, мощность 24000 об / мин или выше; HSD 3kw воздушное охлаждение 18000 об/мин или более высокая мощность
|
Повторяемость
|
+/- 0,05 мм
|
Максимум. Быстрая скорость передвижения
|
15 м / мин-40 м / мин
|
Система привода по осям X и Y
|

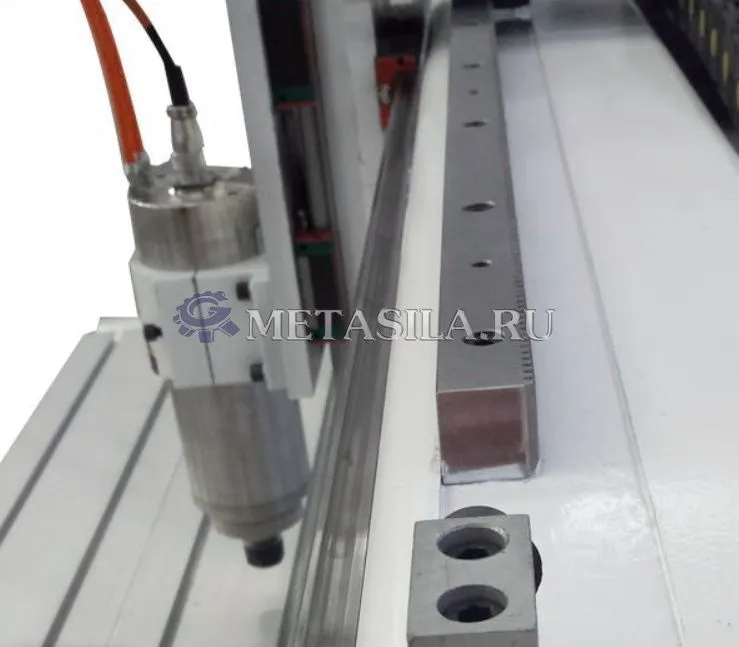

Рейка и шестерня, линейный подшипник рельса
|
Система привода Z ось
|
Ходовой винт, линейный подшипник рельса
|

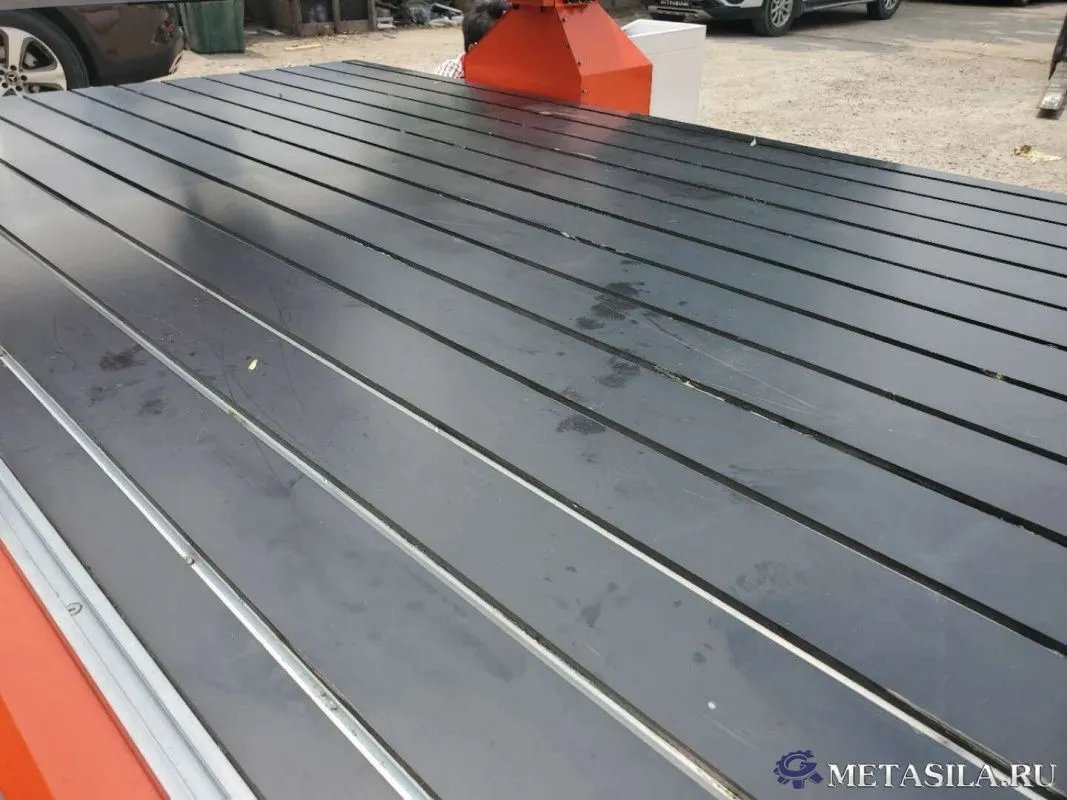

Стандартная рабочая поверхность
|
алюминиевый комбинированный бакелитовый вакуумный стол для экструзии с Т-образной пластиной
|
Мотор
|

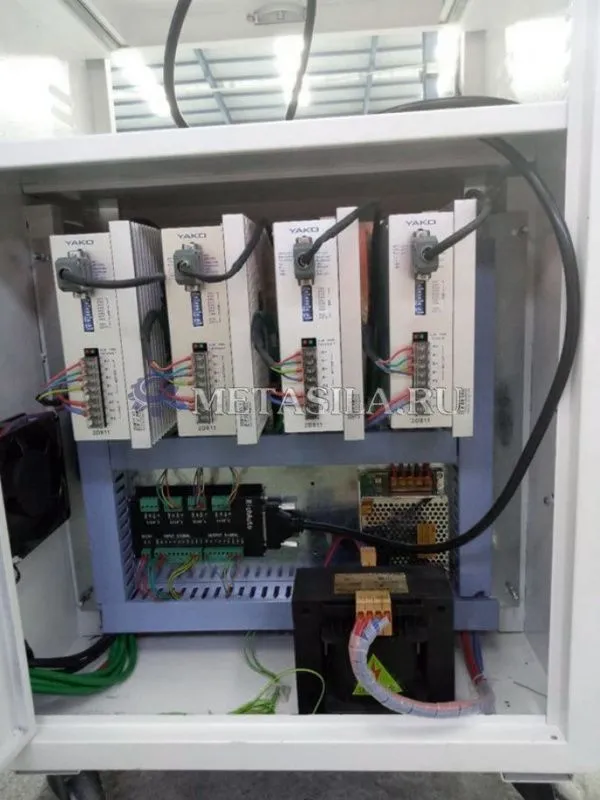

Шаговый/сервопривод
|
Устройство защиты шпинделя
|
цифровой монитор температуры шпинделя (не для шпинделя с воздушным охлаждением)
|
Рабочее напряжение
|
AC380V / 50 Гц, 3 фазы; 220 В / 60 Гц, 3 фазы; AC440V / 50 Гц, 3 фазы
|
Командный язык
|
G-код и M-код
|
Цанга
|
ER20 или ER25 или ER32
|
Операционная система
|
Портативный контроллер DSP / NC studio / Syntec
|
Гравировальные станки, оснащенные ЧПУ, применяются во многих отраслях промышленности.
Высокую популярность станки заработали не только своими функциональными возможностями, но и отсутствием брака во время обработки заготовок.
Большое количество преимуществ объясняет рациональность применения фрезерно-гравировальных станков с ЧПУ в малом и среднем бизнесе. Основные достоинства:
- наивысшее качество обработки заготовок;
- надежность оборудования;
- многофункциональность;
- высокая производительность;
- простота обслуживания.

Данные характеристики являются ключевыми при покупке гравировальных станков и внедрении их в производство.
Благодаря уникальным возможностям фрезерные станки с ЧПУ применяются почти во всех сферах деятельности, начиная от небольшой ювелирной мастерской, заканчивая судостроительными заводами-гигантами.
Ювелирное производство
Наилучшим оборудованием для обработки драгоценных камней и металлов считаются фрезерно-гравировальные станки. Они значительно превосходят ручную работу по точности, надежности и результативности. Основные работы, выполняемые на гравировальном оборудовании с ЧПУ:
- производство сувенирной продукции;
- изготовление восковых фигур;
- выполнение объемных рельефных узоров;
- нанесение гравировки на продукцию;
- создание коллекционных монет.
Гравировальные станки с ЧПУ в машиностроении
Практически все сложные механизмы и детали производятся и обрабатываются на фрезерно-гравировальном оборудовании с ЧПУ. Такие инструменты с высокой точностью и надежностью работают с различными по твердости металлами. Используя станки с ЧПУ, изготавливаются шестеренки, втулки, детали корпуса, элементы двигателей, обрабатываются цилиндры и прочие составляющие.
Часто на крупных предприятиях создаются целые производственные участки с работой на фрезерно-гравировальных станках с ЧПУ, управляемые централизованно. Благодаря появлению таких управляемых ЧПУ станков произошли существенные изменения в технологии производства продукции.
Деревообрабатывающая промышленность и станки с чпу
Широкое распространение гравировальные станки с ЧПУ получили при работе с материалами из древесины. С помощью такого оборудования можно найти разнообразные решения в сфере дизайна, так как агрегаты способны и распиливать первоначальный материал, и наводить эстетическую красоту.
В качестве материала используют доски, плиты из дерева, а также мягкую и твердую древесину. При использовании гравировального оборудования с ЧПУ можно:
• производить гравировку по дереву;
• изготавливать двери с замысловатым орнаментом;
• декоративно фрезеровать мебельные фасады;
• вырезать элементы корпусной мебели;
• изготавливать кухонную утварь: разделочные доски, хлебницы;
• создавать сложные барельефы;
• выполнять фигурную резку букв или объемную резьбу;
• изготавливать подарки и сувениры.
Гравировальное оборудование с чпу в металлообработке
В сфере металлообработки гравировальному оборудованию с ЧПУ нет равных. Такие станки могут полностью или частично автоматизировать массовое изготовление, например, в машиностроении. Иногда на крупных предприятиях можно наблюдать целые станочные цеха.
На фрезерных станках с ЧПУ можно выполнять следующие работы:
• гравировка поверхности деталей;
• нанесение рельефных узоров;
• нарезка деталей или изделий;
• предварительная обработка поверхности.
Дизайн
В сфере дизайна применяются малогабаритные гравировальные станки с ЧПУ, при помощи которых можно создавать различные логотипы, макеты зданий и сооружений, рекламные объекты, дорожные знаки, таблички с наименованием улиц и номеров домов, символику корпораций и многие другие изделия. Материалом для работы может служить металл, дерево, камни, стекло, пластик и даже кожа.
Ритуальный бизнес
Гравировальные станки по камню, оснащенные ЧПУ, применяются для изготовления разнообразной ритуальной продукции, к примеру, эксклюзивные мемориалы, надгробия различных форм и размеров или памятники с художественным орнаментом.
Главным достоинством гравировки оборудованием с ЧПУ, а не вручную является то, что сходство с оригиналом будет 100%. Программа, установленная на станке, с особой точностью передает изображение.
