Проволочная волочильная машина в основном применяется для обработки металлической проволоки, чтобы производить более толстую проволоку к подходящей толщине изделий для крепежных деталей или другой проволочной продукции. Наша машина для волочения проволоки характеризуется высокой эффективностью, стабильной производительностью, высокой скоростью, низким уровнем шума и простотой в эксплуатации.
прямой тип машина для волочения проволоки

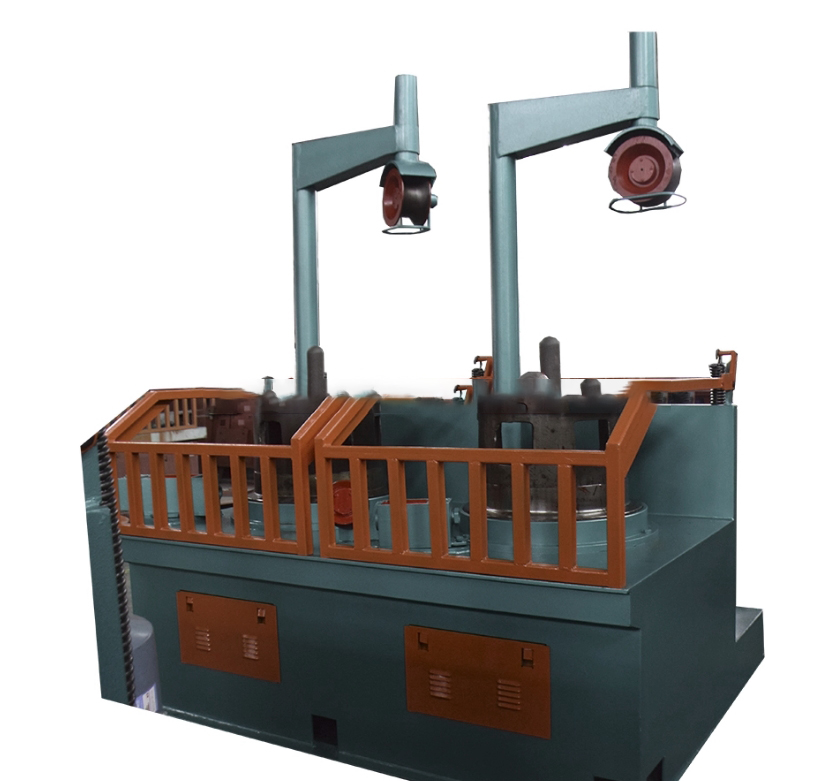

Макет машины:
Машина для волочения проволоки типа шкива подходит для проволоки из высокоуглеродистой и низкоуглеродистой стали, с системой управления Siemens PLC и инвертором для обеспечения высокой скорости и стабильной работы.
Низкоуглеродистая стальная проволока используется в сетчатой сетке, стальном волокне, производстве гвоздей и штапелей, строительстве, сельском хозяйстве и мебельном поле и т. Д. И другой стальной проволочный продукт, используемый в предварительно напряженной проволоке, проволоке ПК, пружине, стальной веревочной проволоке, стальном корде и бисерной проволоке для шин и т. Д.
прямой тип машина для волочения железной стальной проволоки
Диаметр стержня |
560 мм |
Номера стержней |
8 |
Диаметр входного провода |
Φ6.5mm |
Диаметр выходного провода |
Φ2.0mm |
Прочность на растяжение |
≤600mpa |
Полная сжимаемость |
90.53% |
Средняя сжимаемость |
25.52% |
Макс. Скорость |
12 м / с |
Мощность |
22 кВт * 8 |
Тип блока |
Вертикальный, наклонный |
Take-up wire |
Система захвата типа хобота слона |
Натяжная рама |
Внутренняя натяжная рама. |
Основная рама |
Сварка стальной пластины и квадратной трубы. |
Стоп-тормоз |
Пневматический тормоз |
Вакуумный дизайн |
Резервное всасывающее отверстие |
Освещение |
Каждый стенд с отдельным освещением. |
PLC |
Siemens |

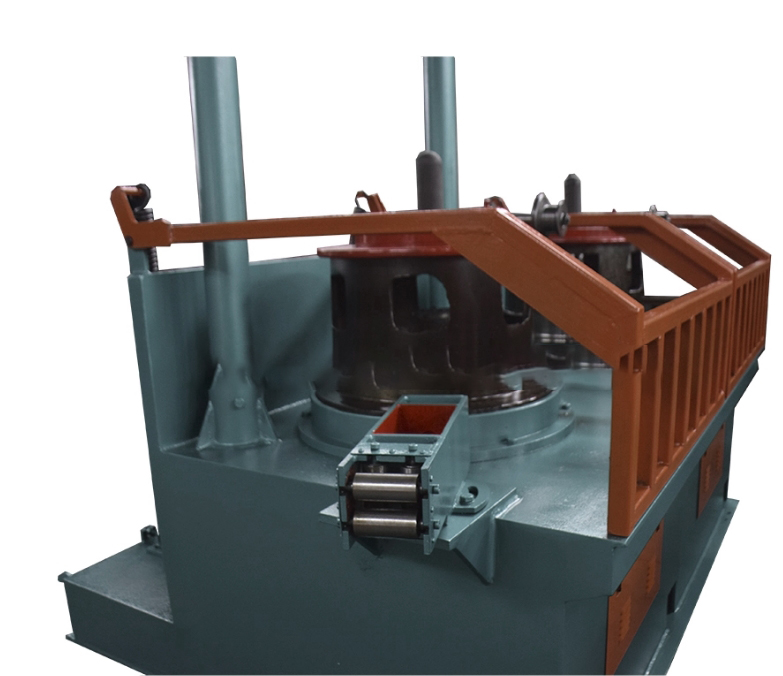

Подробные изображения

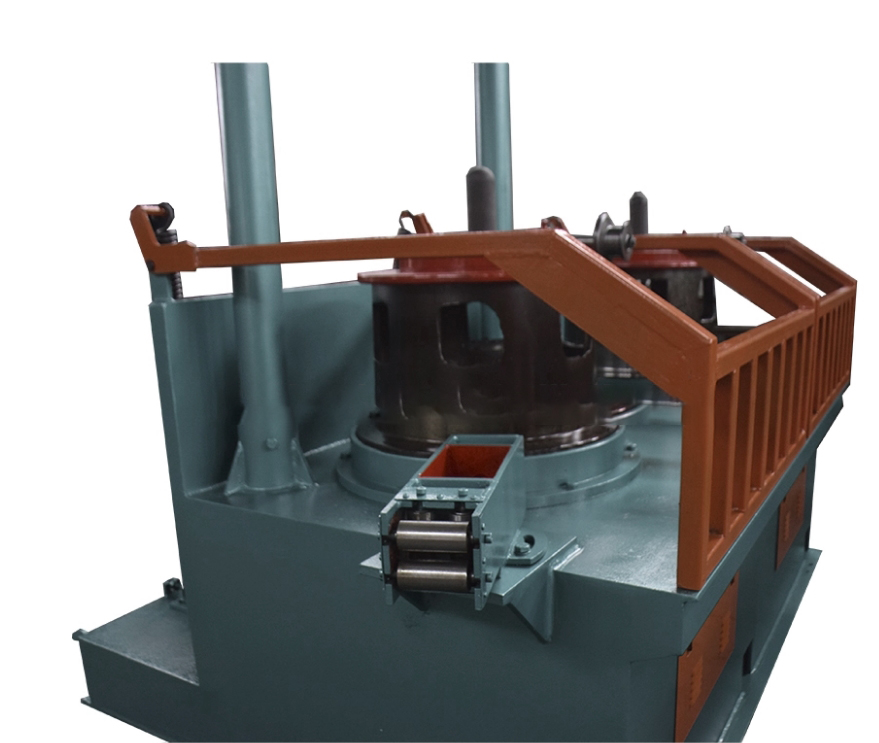

Чертежный барабан
Литая сталь ZG45, поверхностная наплавка и распыление карбида вольфрама, HRC60. Шероховатость поверхности менее 0,8 мм., твердость HRC> 55, внутренняя часть стержня происходит в процессе коррозионного распыления ZnAl. Эффективный срок службы стержня составляет более 22000 часов.
Структура колеса
Это делает провод поворот легко и может сохранить прочность двигателя, лучше при использовании и гораздо более длительный срок службы, чем старый дизайн
Die box
Чертежные штампы охлаждаются непосредственно водой, и охлаждающий эффект очень хороший, что может продлить срок службы штампов.
Die box содержит порошок и водяное охлаждение двух частей. 1-й блок использует перемешивающую коробку.

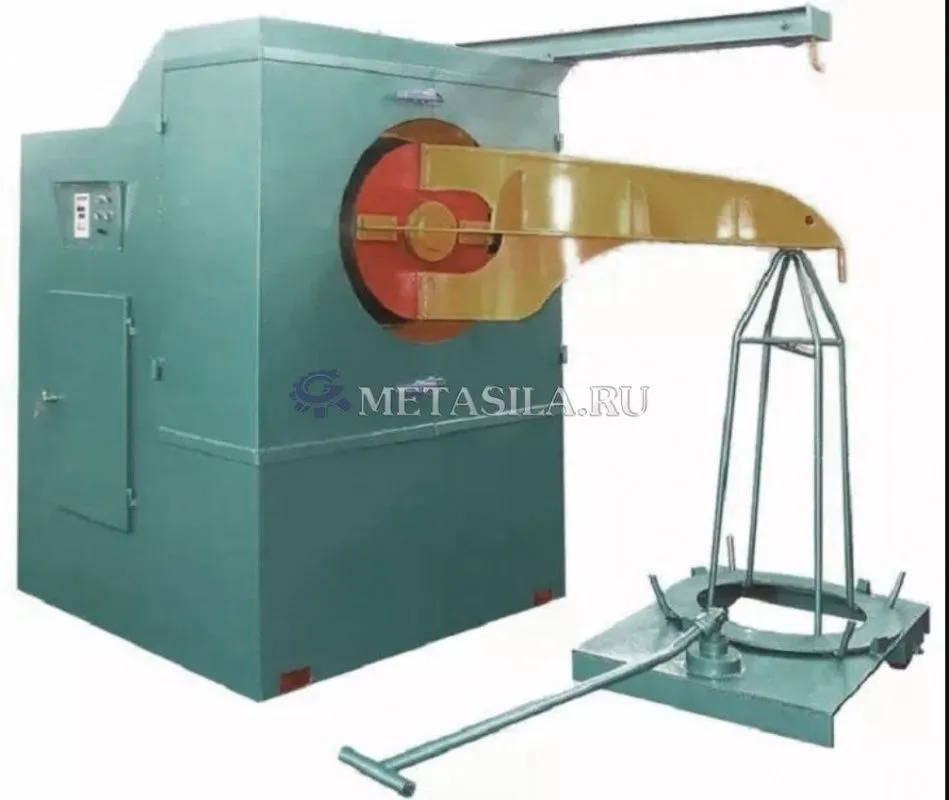

Подтягивающая проволока
Спиральный провод будет автоматически отключаться с активным двигателем вместо пассивной оплаты, что значительно повышает эффективность волочения.
прямой тип машина для волочения железной стальной проволоки
1 |
Материал барабана для волочения проволоки |
Литая сталь, вольфрамовое покрытие и наплавка, HRC60. Шероховатость менее 0,8 мм |
2 |
Охлаждение барабана |
1. Внутреннее охлаждение барабана: внутренняя стенка барабана имеет 3 водяных канала, которые отображаются в направлении 120 градусов путем распыления воды. 2. Внешнее охлаждение барабана: вентиляционная труба под внешней стороной барабана использует 360 градусов принудительного воздушного охлаждения на поверхности барабана и проволоки для снижения температуры поверхности катушки ниже 80 градусов |
3 |
Способ охлаждения коробки |
Чертежная матрица охлаждается с помощью прямой воды на входе и выходе воды, и охлаждающий эффект особенно хорош |
4 |
Натяжная машина |
Встроенный |
5 |
Основная рама |
Стальная пластина и квадратная сварка труб |
6 |
Предохранительное устройство |
Защитная крышка безопасности, тест остановки сломанной линии |
7 |
Вакуумный дизайн |
Вакуумная очистка отверстия |
8 |
Освещение |
Каждая машина оснащена отдельным освещением |
9 |
Стояночный тормоз |
Пневматический тормоз |
10 |
Электрический шкаф |
Уровень защиты IP54 |
11 |
Электрическая система |
Структура распределения машины, управление полевой шиной PROFIBUS-DP |
12 |
Потребление энергии |
Мониторинг оснащен счетчиком электроэнергии |
13 |
PLC |
HUICHUAN (Inovance) бренд |
14 |
Сенсорный экран |
HUICHUAN 10-дюймовый экран |
15 |
Бренд частотного двигателя |
Fangda |
16 |
Низковольтный аппарат |
Zhengtai |
17 |
Инвертор |
HUICHUAN (Inovance) бренд |
18 |
Датчик |
OMRON |
19 |
Поставка полевого кабеля |
Специальная линия управления предоставляется продавцом, а другие кабели управления и силовые кабели предоставляются покупателем |
● Простота установки и обслуживания. ● Принятие передовых всемирно известных компонентов бренда в пневматических деталях, электрических деталях и деталях эксплуатации. ● Работает в высокой автоматизации и интеллектуализации, без загрязнения ● Как использование частотной технологии, изменения в более широком контексте частей степени сжатия для удовлетворения широкого спектра технологий и высокоскоростного рисования. ● Хорошая система охлаждения, конечное качество проволоки очень хорошее.
прямой тип машина для волочения железной стальной проволоки
Мы предоставляем гарантию на наши станки и оборудование на один год, а также гарантийное обслуживание и сервис после окончания гарантийного срока. Мы заботимся о качестве и надежности наших продуктов, чтобы обеспечить нашим клиентам долгосрочную поддержку и уверенность в работе с нашим оборудованием.
