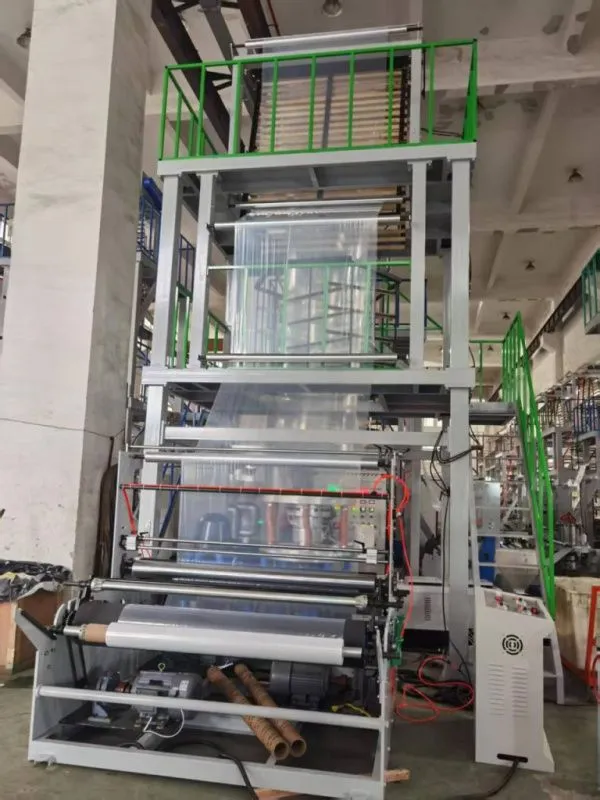

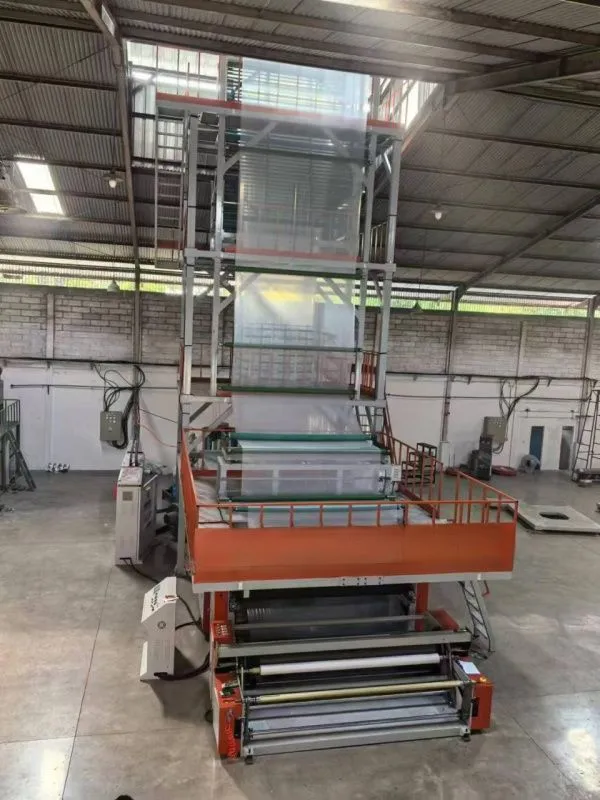

Машина для производства термоусадочной пленки UB14
Основные технические параметры
Применяемое сырье: LDPE, LLDPE
Максимальный диаметр сложенной пленки (в рукаве) 1000 мм
Толщина пленки (с одной стороны) 0,02–0,10 мм
Производительность (экструзия) 100 кг/ч
Общая установленная мощность 75 кВт
Габаритные размеры 5000 × 3200 × 6500 мм
Вес оборудования 4,5 т
Основные узлы машины
Главный приводной двигатель 37 кВт, с инвертором
Редуктор 200#
Приводной ремень: Тип B, 4 ручья
Диаметр шнека: Φ65 мм, высокоскоростной сплав
Соотношение L/D (длина/диаметр шнека) 32 : 1
Скорость вращения шнека 20–110 об/мин
Материал шнека 38CrMoAlA
Мощность электрического нагрева 30 кВт
Количество зон контроля температуры 4 зоны
Вентиляторы охлаждения шнека 250 Вт × 2 комплекта
Способ загрузки материала : Автоматический загрузчик (автозагрузчик)
Способ регулировки толщины: Контроллер веса
Способ замены фильтра (сетки): Ручная замена
Мощность нагрева фильтра 3 кВт

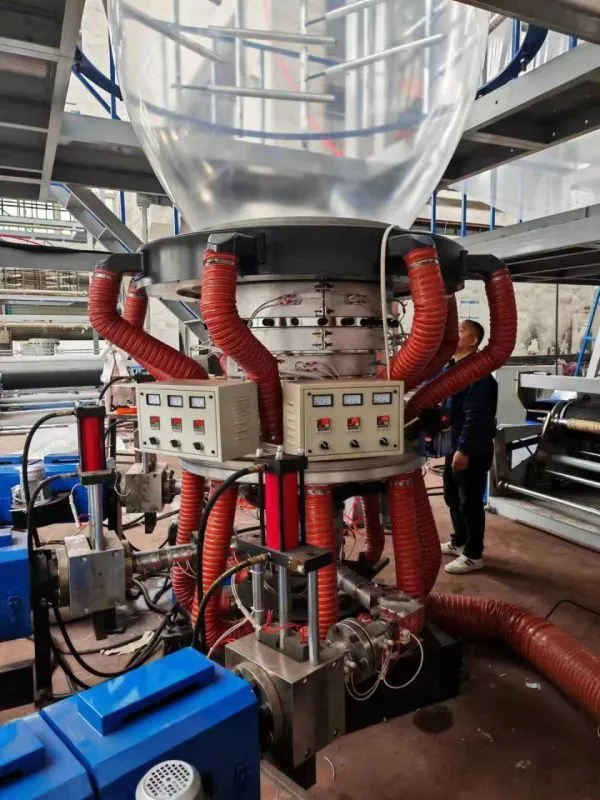

Узел экструзионной головки (фильеры)
Вращающаяся головка: Входит в комплект
Диаметр головки: Φ220 для LDPE
Мощность нагрева головки 4 кВт × 3 комплекта
Автоматический контроль температуры головки 2 точки
Воздушное кольцо для выдува 1000 мм, двухканальное
Охлаждающий вентилятор 7,5 кВт, тайваньский, с инвертором
Тянущий узел
Двигатель тянущего механизма 2,2 кВт + инвертор
Скорость вытяжки 30–80 м/мин
Ширина вытяжки 1100 мм
Эффективная ширина пленки 1000 мм
Способ прижима: Пневматический
Стабилизирующая корзина для пузыря: Шестигранная, направляющая роликового типа
Складное устройство (сложение рукава): Зажим планками

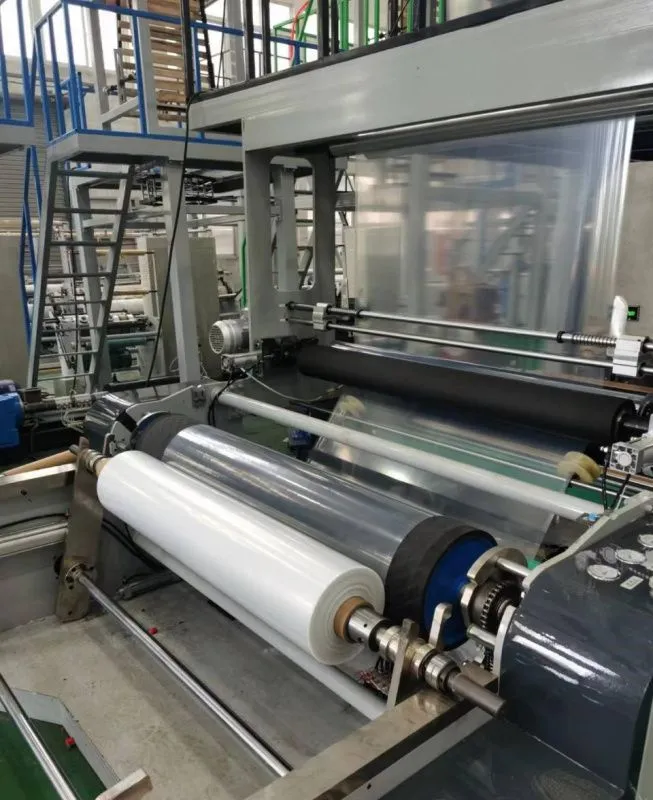

Намоточный узел
Способ смены рулонов: Фрикционная двойная намотка
Способ резки: Ручная резка
Двигатель намотки: Моментный двигатель (10 Н·м)
Ширина намотки 1000 мм
Намоточный вал: Пневматический вал
Электрическая часть
Инвертор (частотный преобразователь) NSA
Низковольтное электрооборудование CHNT
Термометр (температурный контроллер) Huibang
Контроллер толщины Ruikong
Дополнительное оборудование:
Сервомотор. Не входит в стоимость
Автоматический сменщик рулонов. Включено в комплект
Установка для переработки обрезков кромок в линии. Включено в комплект
В стоимость включены пуско-наладочные работы
