Технические данные:

Длина изгиба (мм) 3025 4025

Рабочее давление (Н/мм2) 0.6-0.8

Мощность (кВт) 10

Источник питания 380 В 50/60 Гц

Размеры машины (мм) 4500x2400x1200mm

Вес (кг) 3000

Сварочные и гибочные материалы PP PE PVDF…

PE (0,15Н/мм)

PP (0,10Н/мм)

PVDF (0,10Н/мм)

Освещение СВЕТОДИОДНОЕ

Толщина горизонтального сварного шва (мм) 3-30

Нагревательный элемент при сварке (мм) 3200 x 22 x 55 мм

Автоматическое прокатное устройство (опция)

Круговой мини-размер (мм) 580

Толщина изгиба (мм) 3-30

Изгиб квадратной трубы (мм) 320x420

Верхний изгибающийся нагревательный элемент (мм) 3200 X 40 X 45 мм

Нижний изгибающийся нагревательный элемент (мм) 3200 X 28 X 45 мм, плоский

Угол изгиба (°) 0-95

Сварочное устройство под углом 90° (опция)

вертикальная длина сварного шва 90° (мм) 3025

90° вертикальная толщина сварного шва 6-30

Описание:

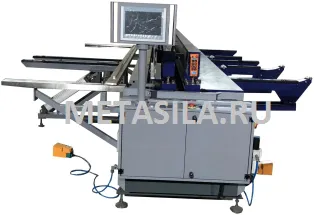

1 Базовая машина с запатентованным механическим синхронизированным параллельным перемещением рабочих столов и системой управления Siemens S7-1200 с 7-дюймовым сенсорным экраном и базой данных параметров DVS.

2 Рабочая поверхность стола из нержавеющей стали.

3. Возможность хранения наборов параметров для конкретного продукта.

4 Подсветка зоны сварки: Легко снимаемый полосовой светильник со светодиодной технологией для освещения зоны сварки между зажимными балками.

5 Разделение зоны зажима на две части вкл. 2 ножных переключателя для облегчения установки панелей со стороны машины и активации процесса зажима с помощью ножного переключателя.

6 Может изменять параметры сварки на сенсорном экране.

7 Звуковой сигнал: Звуковой сигнал в конце процесса сварки.

8 Автоматическое сохранение параметров сварки на сенсорном экране.

Опции:

1 Устройство автоматической прокатки: Включает приведение в действие таранов и электродвигателя.

2 Сварочное устройство под углом 90°: включает регулировку высоты нагревательного меча.

Данный станок может управляться гибочным механизмом, горизонтальным, круговым и вертикальным, что позволяет выполнять различные типы сварных швов (Гибочный ангел, Горизонтальные, круговые и вертикальные соединения).

Машина оснащена панелью управления, которая позволяет легко и безопасно настраивать

и выполнять весь процесс сварки.

Каждый цикл сварки автоматически запоминается.

Типы процессов: Угол изгиба, Горизонтальная сварка, сварка под углом 90 градусов (по запросу), Автоматическая круговая сварка (по запросу).

Оборудование - автоматическая машина для стыковой сварки с ЧПУ, подходящая для

сварки термопластичных листов из HDPE, PP, PVDF.

Система зажима означает, что зажимная балка и, следовательно, зазор между

зажимными ножками и краем стола могут устанавливаться по-разному. Эта система была

разработана таким образом, чтобы тонкие панели можно было закрепить как можно быстрее, что позволяет производить сварку без смещений, а также чтобы оставалось достаточно места для толстых панелей, чтобы обеспечить беспроблемное изготовление сварного шва. Система зажима обеспечивает идеальные условия для углового сварного соединения в сочетании с сервоэлектрической регулировкой высоты нагревательного элемента дополнительного сварочного устройства под углом 90 °.

Таким образом, высота нагревательного элемента может быть адаптирована к толщине пластиковых панелей с помощью панели управления, а система зажима гарантирует идеальную поддержку пластиковых панелей во время сварки.

Машина оснащена системой управления Siemens S7-1200 с 7-дюймовым сенсорным экраном и технологией клапанного кластера, а также базой данных, которая автоматически определяет время, усилия и температуру, необходимые для сварки, на основе параметров DVS после ввода материала, толщины и длины панели, а затем устанавливает и использует эти значения для соответствующей сварки операция. Новый пользовательский интерфейс обеспечивает интерактивное управление машиной и имеет текстовый дисплей, который направляет оператора к следующему этапу работы.

Возможность сварки 3 мм-30 мм, специальная толщина сварки до 40 мм, 60 мм.

Технология листовой прокатки позволяет рационально изготавливать цилиндры из термопластичных панельных материалов. Они значительно сокращают количество необходимого персонала.

Устройство для прокатки листов активно повышает безопасность обслуживающего персонала во время прокатки листов, поскольку заготовки обычно удерживаются и фиксируются двумя ремнями. Даже при сбое напряжения питания самоблокирующиеся приводные системы фиксируют положение заготовки и, таким образом, активно повышают безопасность обслуживающего персонала.
