Размер зоны для оборудования составляет приблизительно: длина 1,9 метра, ширина 1,5 метра, высота 2,0 метра

Производительность оборудования: 70 шт./мин

Описание рабочего процесса:

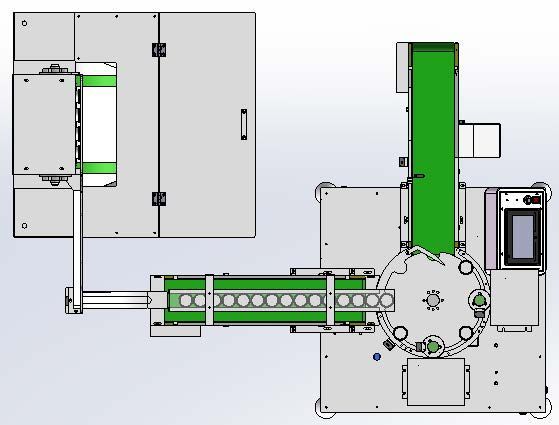

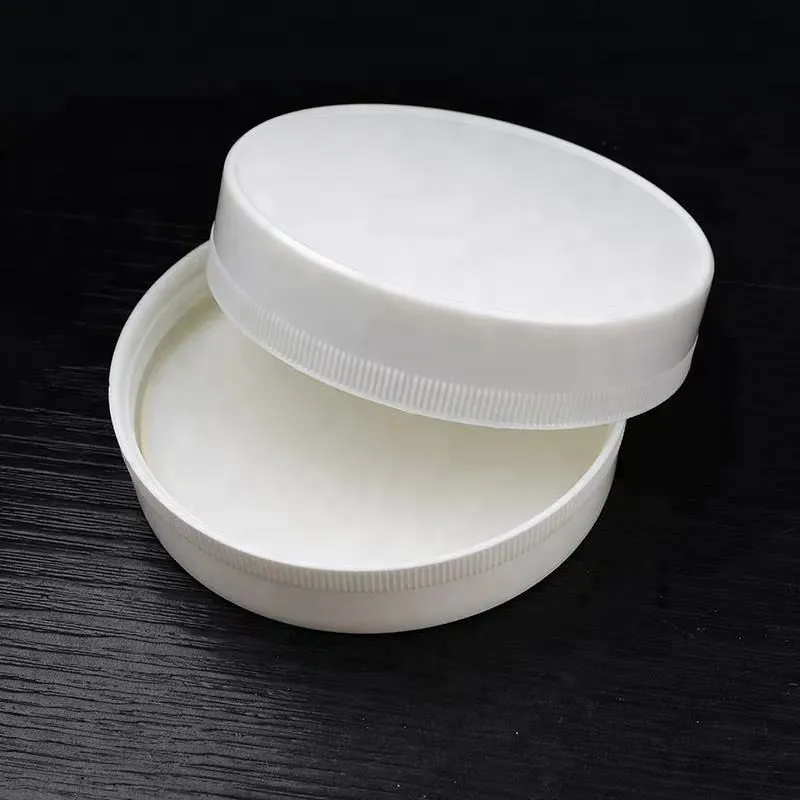

Крышки подаются через подъемник-питатель и автоматически поступают в гнезда поворотного стола.

Поворотный стол автоматически перемещает крышки к станции установки прокладок.

Прокладки с помощью поворотного вакуумного захвата устанавливаются в крышки вертикально.

На машине установлены две независимые головки для установки прокладок. После каждой установки датчик контроля проверяет наличие прокладки.

Машина оснащена функцией счетчика партии и количества годных изделий.

Оборудование обеспечивает высокую точность позиционирования, практичность и высокую скорость производства: производительность около 70 шт./мин.

Основные компоненты:

Серводвигатель, Chengxin

2Сенсорная панель (HMI), Fanie

Система управления (ПЛК), Mitsubishi

Делитель (индексатор), Yimi

Датчик метки (цветовая маркировка),      Jingjiake

Пневматические компоненты,       AirTAC

Электрические компоненты, Chint

В стоимость включены пуско-наладочные работы
