Комплектация:

Ленточный конвейер, L6000мм x Ш400мм

Полностью автоматический упаковщик

Ленточный конвейер, L6000мм x Ш400мм

Термоусадочный станок

Прямой роликовый конвейер, L6000мм x Ш400мм

Примечания: подходит для упаковки металлических профилей в полосу (стрип) размером L6000мм x Ш100мм x В100мм.

Это экономичный полностью автоматический упаковщик для работы без оператора. Он широко используется в сборочных конвейерных линиях массового производства, объединяя в одном цикле автоматическую подачу, транспортировку, запайку и усадку. Оборудование отличается высокой эффективностью работы и подходит для продукции разной высоты и ширины.

Современная система запайки: Горизонтальный нож запайки имеет вертикальный привод, а вертикальный резак представляет собой термостатический боковой нож. Линия запайки получается ровной и прочной, гарантированно располагаясь по центру изделия для достижения идеального упаковочного эффекта.

Простая и надежная регулировка: При переходе на упаковку изделий разных размеров регулировка осуществляется очень просто путем вращения маховика, что повышает надежность.

Интеллектуальная система управления: Машина оснащена самым современным программируемым контроллером (ПЛК) от Siemens, имеет устройства безопасности и сигнализации. Система запайки обеспечивает непрерывный рабочий цикл без необходимости замены компонентов. Обслуживание очень простое.

Точное управление подачей пленки: Длина подачи контролируется комбинацией фотоэлектрического датчика и реле времени, что обеспечивает точную длину отреза пленки и позволяет легко управлять эффектом усадки.

Универсальность: Две группы горизонтальных и вертикальных фотоэлектрических датчиков легко переключаются для тонких или небольших упаковок, что позволяет легко выполнять операции запайки и упаковки.

Автоматическое сматывание обрезков: Для управления используется отдельный двигатель, который обеспечивает натяжение без ослабления или чрезмерного затягивания до разрыва; обрезки легко удалять.

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

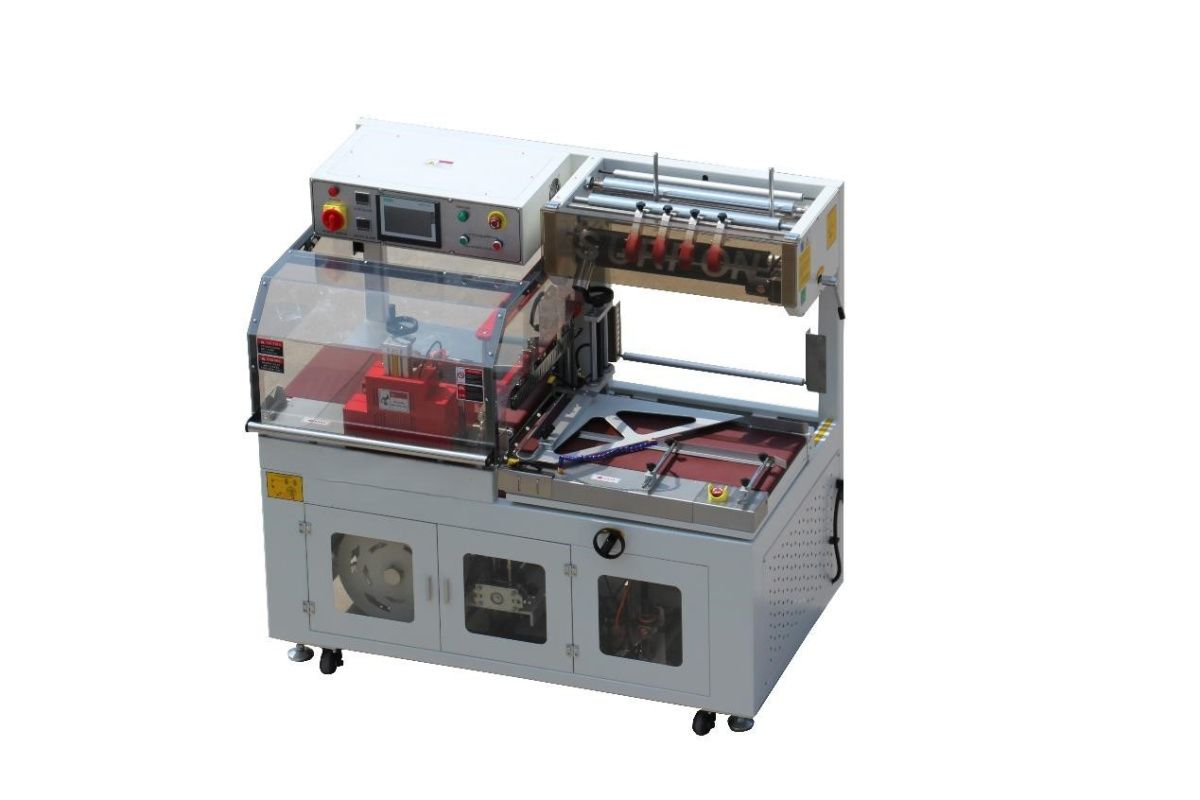

Станок для упаковки в пленку:

Мощность      2.5 кВт

Электропитание       AC 220В, 1/3 фазы, 50/60 Гц

Макс. размер упаковки ДxШxВ     Д (неогр.) x (Ш+В)≤440мм x В≤150мм

Длина запаечного ножа       490мм

Скорость упаковки 20 м/мин

Внешний источник сжатого воздуха         6-8 кг/см²

Компрессор не включен в стоимость

Тип усадочной пленки        PE (Полиэтилен)

Габариты машины ДxШxВ 1748×975×1650мм

Вес 525 кг

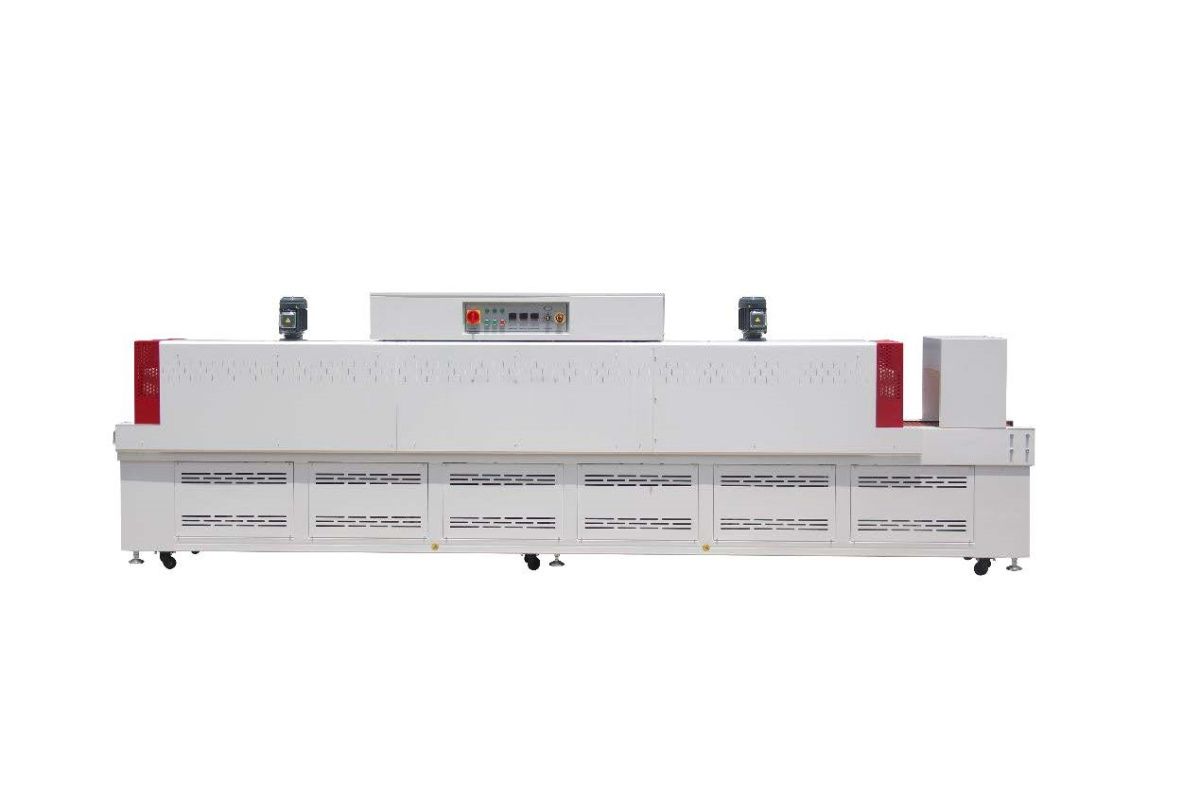

Термоусадочный блок:

Мощность 16 кВт

Электропитание AC220/380В, 3 фазы, 50/60 Гц

Макс. размер упаковки ДxШxВ: Ш400мм x В200мм

Размер туннеля ДxШxВ: 3000×500×300мм

Скорость упаковки 0-20 м/мин

Тип усадочной пленки: PE (Полиэтилен)

Габариты машины ДxШxВ: 5000×985×1315мм

Вес 950 кг

Основные компоненты:

Станок для упаковки в пленку

Датчики, Banner, США

Цилиндр боковой запайки, Festo, Германия

Соленоидный клапан боковой запайки, SMC, Япония

Цилиндр поперечной запайки, Airtac, Тайвань

Соленоидный клапан поперечной запайки, Airtac, Тайвань

Мотор-редуктор, GPG, Тайвань

ПЛК (PLC), Siemens, Германия

Промежуточное реле, Siemens, Германия

Импульсный блок питания, Schneider, Франция

Реле перегрузки, Schneider, Франция

Контактор, Schneider, Франция

Частотный преобразователь, Schneider, Франция

Блок термоусадки:

Контроллер температуры, Autonics, Корея

Двигатель вентилятора, SURFON, Тайвань

Мотор-редуктор, GPG, Тайвань

Все переключатели, Siemens, Германия

Промежуточное реле, Siemens, Германия

Импульсный блок питания, Schneider, Франция

Реле перегрузки, Schneider, Франция

Частотный преобразователь, Schneider, Франция

В стоимость включены пуско-наладочные работы
