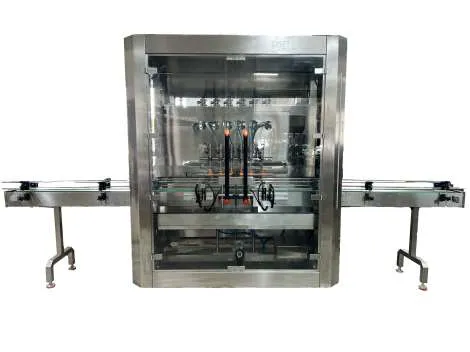

Разливочная машина с серводвигателем и роторным (кулачковым) насосом — это высокоточное оборудование для розлива, объединяющее в себе передовые технологии. Она сочетает в себе преимущества точного управления серводвигателем и стабильной подачи роторного насоса, и широко применяется в различных отраслях промышленности. Разливочная машина с роторным насосом способна работать с жидкостями различной вязкости, включая высоковязкие соусы, пасты, эмульсии и т.д. Например, фруктовое варенье, мед, соус чили, томатная паста и другие продукты могут точно дозироваться с помощью этой машины. Для материалов с низкой текучестью (таких как густые косметические эмульсии, жидкое мыло, смазочные масла и т.д.) разливочная машина с роторным насосом также обеспечивает стабильный эффект розлива.

Привод от серводвигателя

Основной приводной частью оборудования является серводвигатель. Во время работы разливочной машины система управления в соответствии с заданными параметрами розлива (такими как объем розлива, скорость розлива и т.д.) отправляет соответствующие командные сигналы на серводвигатель. Получив команду, серводвигатель точно вращается в соответствии с требованиями, а точность регулировки его скорости вращения чрезвычайно высока, что закладывает основу для последующего точного розлива.

Принцип подачи материала роторным насосом

Вращение и уплотнение: роторный насос состоит из двух или более роторов особой формы, которые вращаются внутри корпуса насоса. Роторы взаимодействуют друг с другом, образуя уплотнительную полость.

Всасывание: при вращении роторов объем уплотнительной полости увеличивается, создавая область низкого давления, которая всасывает жидкость внутрь насоса.

Транспортировка: когда роторы продолжают вращаться, жидкость в уплотнительной полости увлекается к выпускному отверстию, и жидкость непрерывно транспортируется внутри уплотнительной полости.

Выпуск (выталкивание): объем уплотнительной полости уменьшается, жидкость выдавливается, завершая процесс транспортировки (розлива).

Благодаря особой конструкции роторного насоса и равномерному, стабильному вращению роторов, материал вытекает из выходного отверстия насоса относительно стабильным и однородным потоком. Кроме того, между потоком (производительностью) роторного насоса и скоростью вращения роторов существует прямая линейная зависимость. Точно контролируя скорость вращения роторов с помощью серводвигателя, можно точно регулировать величину потока материала, тем самым осуществляя точный контроль объема розлива.

Технические параметры

Диапазон розлива 5–1000 мл (за один цикл)

Скорость розлива 1500–1800 бутылок/мин (зависит от характеристик продукта и объема розлива);

Точность розлива ≤5 г (зависит от размера сопла и свойств материала);

Габариты машины 3060 мм × 770 мм × 1400 мм (Д × Ш × В);

Рабочее напряжение 220В/50Гц;

Общий вес 265 кг.

Пневмоцилиндр AirTac

Сенсорный экран Delta

ПЛК (программируемый логический контроллер) Delta

Датчик обнаружения продукта (бутылок) Panasonic / XCX / Autonics
