Автоматическая обвязочная машина (упаковщик) для труб, профилей, модель SDF

Автоматическая обвязочная машина — это стационарное гидравлическое оборудование для надёжной упаковки стальной проволокой пакетов квадратного сечения (180×180 – 400×400 мм) весом от 2 до 5 тонн. Машина предназначена для металлургических заводов, складов металлопроката, цехов по обработке труб, профилей, арматуры, уголка, швеллера и других видов чёрного металла. Устройство поддерживает одно- и двухкратную обвязку.

Технические характеристики автоматической обвязочной машины:

Обвязочный материал: Q195, Q215, соответствует стандарту GB/T 701. Диаметр стальной проволоки: 6,5 мм +0,2 мм.

Объект обвязки: (Предоставляется заказчиком)

Спецификации обвязываемого пакета:

·        Форма пакета: квадратная

·        Размеры пакета: 180×180 мм – 400×400 мм

·        Вес пакета: ≈2–5 т.

Способ обвязки: Двойной обхват, односекционная (однократный обхват с одной секцией и двойной обхват с одной секцией — взаимозаменяемы).

Количество скруток: Количество скруток можно регулировать с помощью DIP-переключателя (управляющего счетчиком энкодера) на сенсорном экране. Диапазон регулировки: 720°–1080°.

Время обвязки: Время обвязки: двойной обхват — 15 секунд (измеряется с момента завершения формирования и начала обвязки до момента окончания обвязки).

Функция защиты при подаче и обратной подаче проволоки: Предусмотрена функция медленной подачи проволоки непосредственно перед достижением ею правильного положения.

Гидравлический привод: Давление в системе: 10 МПа; бак оснащен воздушным охладителем. Гидравлическое масло поставляется покупателем.

Электропитание: 3P 380 В + N, 50 Гц. Мощность двигателя: 11 кВт. Электрическая потребляемая мощность: 15 кВт.

Способ управления:

·Режим работы:

o   Дистанционный автоматический (интегрированный с заводской системой автоматизации);

o   Местный автоматический (встроенный в само оборудование);

o   Местный ручной (встроенный в само оборудование).

·        Управляющий контроллер (главный): ПЛК (Siemens S7-1200 G2).

Содержимое сигналов связи электрооборудования: Готовность, Пуск, Работа, Завершение, Аварийная остановка.

Интерфейс сигналов электроуправления: сеть PN (PROFINET) или одноточечное соединение.

Вес единицы оборудования: ≈ 3,6 тонны.

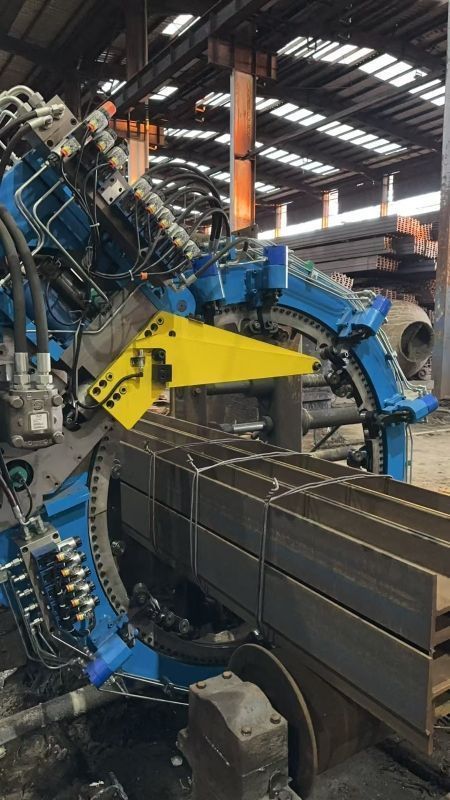

       Оборудование представляет собой автоматическую обвязочную машину, которая также может работать в ручном режиме. Это стационарная обвязочная машина. Во время технического обслуживания обвязочная машина может быть выдвинута из зоны обвязки. В процессе работы заготовки (прутки/профили) транспортируются по рольгангу, проходят через закрытый направляющий канал обвязочной машины и останавливаются при достижении позиции обвязки, после чего выполняется обвязка. Обвязочная головка расположена под углом 45° вверх и может перемещаться вертикально вверх-вниз, привод в движение осуществляется гидравлическим цилиндром. Узел вязки (завязочный механизм) используется для завершения скручивания стальной проволоки, количество скруток можно регулировать по мере необходимости.

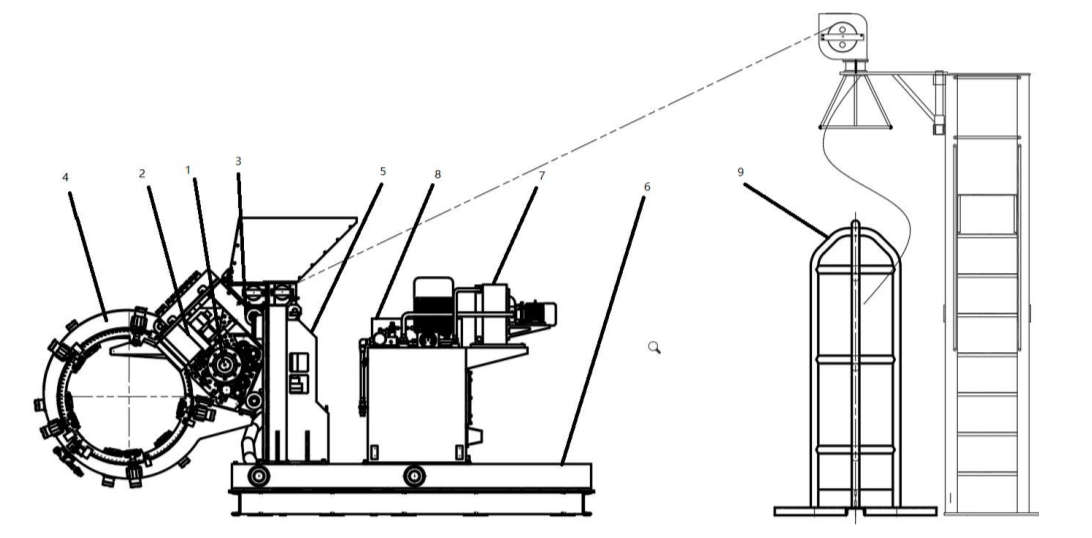

Состав автоматической обвязочной машины:

Данное оборудование представляет собой интегрированную механическую, электрическую и гидравлическую систему, в основном состоящую из:

1.     Узла разматывающей катушки (проволоки);

2.     Узла завязочного механизма (узла вязки);

3.     Узла подъемной рамы;

4.     Узла направляющего канала;

5.     Подвижной рамы;

6.     Базового основания;

7.     Гидравлической системы (включая гидравлическую силовую установку);

8.     Системы электроуправления;

9.     Накопителя проволоки и др. (см. рисунок).

Конструкция, особенности и применение автоматической обвязочной машины

Узел разматывающей катушки (проволоки)
Узел разматывающей катушки является одной из ключевых частей машины и выполняет действия по подаче и обратной подаче проволоки. Он в основном состоит из гидравлического двигателя, разматывающей катушки, прижимного колеса, эксцентрикового вала, энкодера и т.д. Благодаря обратной связи от энкодера контролируется скорость подачи проволоки на разных этапах, что делает процесс подачи проволоки более стабильным и надежным.

Узел завязочного механизма (узла вязки)
Узел завязочного механизма является центральной частью машины и состоит из ножевого устройства, механизма зажима конца проволоки, закаленной зубчатой пары, вращающегося соединения (муфты), устройства возврата узла вязки, гидравлического двигателя, энкодера и скручивающего устройства. Он в первую очередь предназначен для выполнения обвязки обвязываемой стали (пучка/пакета). Количество скруток может контролироваться с помощью энкодера и регулироваться по мере необходимости.

Узел направляющего канала
Узел направляющего канала состоит из направляющего канала, гидравлической защитной пластины и подшипников. Он предназначен для обеспечения того, чтобы после подачи стальной проволоки из головки автоматической обвязочной машины она могла точно заново войти в положение завязочного механизма головки автоматической обвязочной машины. Когда зажимной механизм зажимает конец проволоки, активируется гидравлический двигатель для натяжения стальной проволоки вокруг внешнего периметра обвязываемого объекта, удовлетворяя требованиям следующего этапа обвязки.

Рама
Рама является основным корпусом машины. Узел завязочного механизма, узел разматывающей катушки, направляющий канал, набор направляющих роликов для проволоки, гидравлический цилиндр и другие компоненты — все они установлены на раме. На раме установлены бесконтактные датчики. При получении рабочего сигнала начинается операция обвязки.

Накопитель проволоки
Эта часть предназначена для хранения обвязочной проволоки и состоит из клетки для проволоки, направляющих роликов и т.д. Стальная проволока проходит через клетку для проволоки и направляющие ролики в головку машины.

Гидравлическое устройство
Рабочая мощность автоматической обвязочной машины обеспечивается гидравликой. Она состоит из насосного двигателя, масляного насоса, гидравлического двигателя, масляного бака, блока клапанов и т.д. Блок клапанов включает манометр, соленоидные клапаны и т.д.

Система электроуправления

Автоматическое управление автоматической обвязочной машиной осуществляется с помощью программируемого логического контроллера (ПЛК) серии Siemens S7-1200G2 и различных высококачественных электронных компонентов. Различные действия выполняются посредством внутреннего программирования и координации между компонентами. Система характеризуется высокой степенью автоматизации, безопасной и надежной работой и т.д.

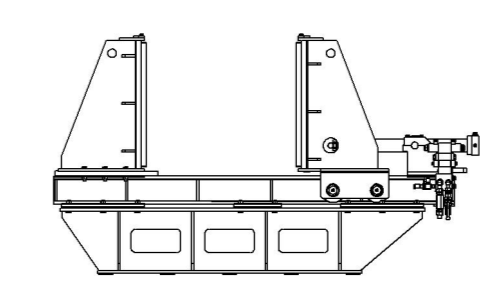

  Зажимное устройство

Зажимное устройство состоит из основания, неподвижной прижимной плиты и подвижной прижимной плиты. Подвижная прижимная плита управляется гидравлическим цилиндром для горизонтального перемещения. После завершения зажима обвязочная машина выполняет операцию обвязки. Зажимное устройство оснащено собственным блоком клапанов, который подключается непосредственно к источнику гидравлического масла заказчика, без необходимости дополнительных переходов в трубопроводах, что обеспечивает стабильное и регулируемое усилие зажима с быстрым откликом. Блок клапанов имеет встроенные функции обратной связи по давлению и защиты от перегрузки, отслеживая изменения давления масла в реальном времени и автоматически компенсируя их для предотвращения сбоев зажима или повреждения оборудования, вызванных колебаниями нагрузки.

Основные технические параметры:

Диапазон зажима:

Ширина зажима: 250–550 мм.

Гидравлические параметры:

Рабочее давление: 12 МПа.

Расход: ≥20 л/мин.

Объем поставки:

  Конфигурация:

Электрические компоненты

Гидравлические компоненты
