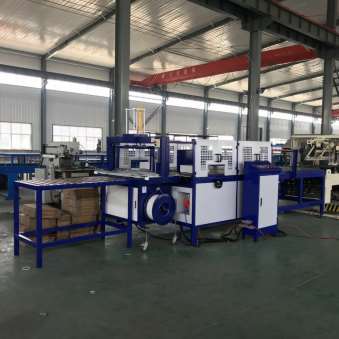

Автоматическая увязочная машина в основном используется для автоматической обвязки. Машина включает в себя поворот, укладку по порядку и обвязку под давлением.

Используется лента PP.

Весь процесс выполняется автоматически, без вмешательства человека, что позволяет сэкономить значительные затраты на ручной труд.

Машина в основном состоит из 4 блоков: приемно-поворотный блок, блок укладки по порядку и блок обвязки под давлением.

Основные особенности каждого блока:

Приемно-поворотный блок

Назначение: Плавный прием картона с предыдущего конвейера.

Двухступенчатый поворот касанием, поворот картона на 90°.

Блок укладки по порядку

Может регулироваться под различные размеры картонных коробок.

Автоматическая укладка по порядку и позиционирование в четырех направлениях, затем конвейерная передача.

Блок обвязки под давлением

Пневматическое давление для уплотнения нескольких листов картона.

Автоматическая PP-ленточная обвязка, прочная или с регулируемой эластичностью.

Автоматическая адаптация к размеру картона.

Фотоэлектрическое обнаружение положения обвязки.

Обвязка 1–2 способами, переключение с помощью поворотного переключателя.

Автоматическая конвейерная передача после обвязки.

Рабочий процесс: Поворот листа → Укладка по порядку → Обвязка под давлением → Завершающая конвейерная передача.

Технические параметры

Максимальный размер листа: 1200 × 1200 мм

Минимальный размер листа: 300 × 400 мм

Рабочая скорость: 10 упаковок/мин, 2 обвязки/упаковку

Габаритные размеры машины: 5800 (Д) × 2300 (Ш) × 1800 (В) мм

Электропитание: Трехфазная четырехпроводная система (3 фазы 380 В + ноль)

Общая мощность: 2.2 кВт

Вес машины: 2.1 т

Основные особенности:

Картонные коробки после обвязки плотно и надежно связаны, без повреждения краев и т.д.
Подходит для экспортной упаковки, экологичной упаковки и т.д.

Основные компоненты:

Инвертор (частотный преобразователь) Schneider

Контактор Schneider

ПЛК Siemens / Panasonic

Фотоэлектрический выключатель Omron
