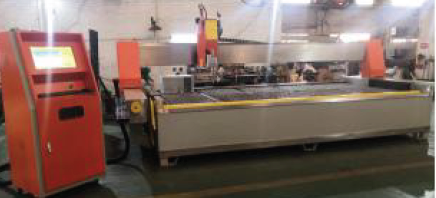

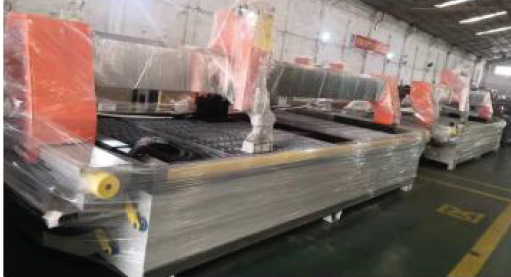

Станок гидроабразивной резки
Новинка
Станок гидроабразивной резки
Комплектация:
Насос
Портальный стол
Контроллер с ЧПУ
Система подачи абразива
5-осевая режущая головка
Запасные Части
Необходимое помещение:
Помещение более 40 квадратных метров (7 м x 6 м),
Мощность 380 В, 50 Гц, 160А, 50 кВт,
Вода > 0,3 МПа,
Воздух > 0,5 МПа.
1 Насос высокого давления
Размер (Д * Ш * В) 1800 * 1000 * 1400 мм
Вес 1200 кг
Мощность 37 кВт/50 л.с.
Максимальное давление 420 МПа /4200 бар
Рабочее давление 350-380 МПа
Макс. расход масла 104Л/мин макс.
Расход 4,0 л/мин Φ отверстия 0,33-0,35 мм
Источник питания 380 В 50 Гц
Подача воды ≥15,1 Л/ мин
Аккумулятор 1,5 литра
Гидравлическая система Bosch
Главный двигатель марки Siemens
2 Рабочий стол
Размер (мм) 5200 * 2300 ммМаксимальный диапазон резки 4000*1800 мм
Ход оси Z 180 мм
Сервосистема Weihong с шариковинтовой линейной направляющей ABBA /
TBI, Тайваньский бренд
Точность повторного позиционирования ±0,025 мм/м
Точность резки ±0,1 мм
Максимальная скорость хода 15 м/мин
Погружение в смазочное масло
Материал резервуар из нержавеющей стали 203, балка из литой стали,
крышка из резины и нержавеющей стали.
2 Контроллер с ЧПУ
Источник питания AC220V 50/60 Гц
Система рисования AutoCAD
Компьютерная система Windows 7
Функция Экран пульта дистанционного управления с 19 дюймовым ЖК
дисплеем
Программное обеспечение для струи воды
Поддержка файла DXF и кода ЧПУ

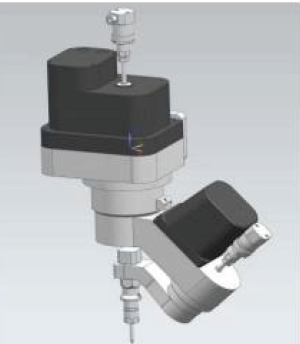

3. Алмазная режущая головка с осью AC5
Точность повторного позиционирования ±0,02/1000 ммТочность резки = 0,15 / 1000 мм
Максимальное давление 420 МПа
Тип отверстия Разбор 3
Тип сопла 7,14 * 1,02 * 76 мм
ходовой ход оси Z 180 мм
Угол поворота по оси A =67°
Угол поворота по Оси C =360°
Угол резания =45°
Применение 2D/3D резка
Система в рамках автоматической системы определения высоты
Рабочий уровень оси Z составит 200 мм
4 Система Подачи Абразива
Размер (Д * Ш * В) 700 * 700 * 1350 мм
Вес 80 кг
Максимальная грузоподъемность 200 кг
Макс. подача воздуха под давлением 2 бар
программное управление двигателем регулирующий регулятор
Устраняет отходы абразива
точная настройка подачи абразива
Точность настройки 30
4. ОхладительТемпература обратной воды в чиллере не должна быть выше 40 градусов.
Работа системы охлаждения воды осуществляется за счет охлаждения.
Система циркуляции агента, система циркуляции воды и электрическая
система автоматического управления представляют собой три
взаимосвязанные системы. Чиллеры делятся на низкотемпературные чиллеры
и чиллеры с нормальной температурой при регулировании температуры, и
нормальная температура обычно контролируется в диапазоне 0-35 С.
