Станок для профилирования П-образных профилей с отверстиями по чертежу, модель 10-25 м/мин
Станок для профилирования П-образных профилей с отверстиями по чертежу, модель 10-25 м/мин
Технологический процесс:
Размотка рулона → Правка (рихтовка) → Сервоподача → Гидравлическая пробивка (перфорация) → Накопление материала → Профилирование (гибка) → Резка → Выгрузка на приёмный стол

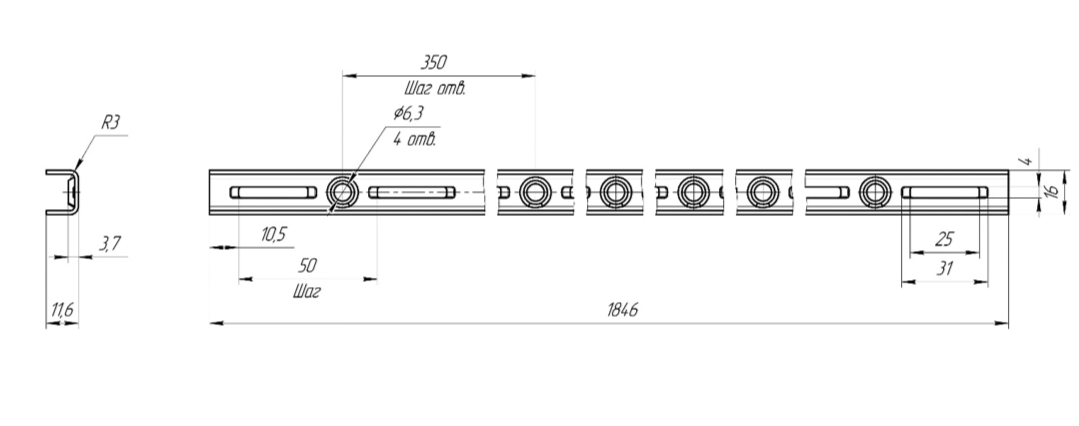

Чертеж:
|
Параметр |
Значение |
|
Материал рулона |
|
|
Материал |
Оцинкованная сталь (GI) |
|
Толщина материала |
1,45 мм |
|
Разматыватель (ручной) |
3 тонны |
|
Рихтовка (правка) |
|
|
Ролики |
3 сверху / 4 снизу |
|
Мощность |
1,1 кВт |
|
Сервоподача |
|
|
Мощность привода подачи |
1,1 кВт |
|
Гидравлическое пробивочное устройство |
|
|
Тип пробивки |
Гидравлическая |
|
Пробивной штамп |
1 комплект |
|
Материал штампа |
Cr12Mov |
|
Мощность гидравлики |
15 кВт |
|
Система профилирования |
|
|
Скорость прокатки |
10–25 м/мин |
|
Количество клетей |
8 клетей |
|
Материал роликов |
Cr12 |
|
Материал валов |
Сталь 45# |
|
Диаметр валов |
56 мм |
|
Мощность главного двигателя |
3 кВт |
|
Боковые плиты |
Литая сталь |
|
Тип привода |
Цепной |
|
Система резки |
|
|
Сервопривод резки |
|
|
Материал ножей |
Cr12Mov |
|
Допуск |
+1,5 мм |
|
Мощность серводвигателя |
3 кВт |
|
Система электроуправления |
|
|
ПЛК-контроллер |
Panasonic |
|
Напряжение питания |
380 В, 50 Гц, 3 фазы (по требованию) |
Комплектация:
1 Ручной разматыватель - 1
2 Основной профилегибочный станок - 1
3 Устройство резки - 1
4 Шкаф управления с ПЛК - 1
5 Приёмный стол - 2
Ручной разматыватель
Выравниватель
Сервоподача и гидравлическая штамповка
Главная машина для формирования профилей
Блок управления ПЛК
Гидравлическая станция
В стоимость включены пуско-наладочные работы.
