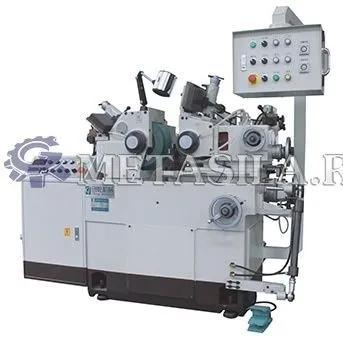

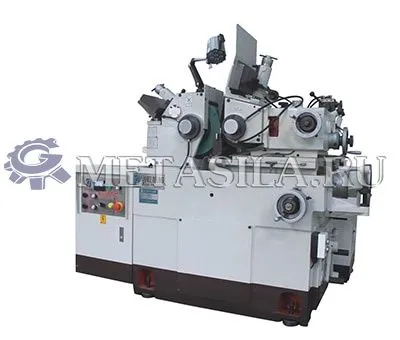

Одноосный бесцентровый шлифовальный станок с ЧПУ
Автоматический токарный одноосный шлифовальный станок
Отличительная особенность одноосный бесцентрово-шлифовальный станок с ЧПУ
* Направляющее колесо принимает привод и передачу серводвигателя, может достигать бесступенчатой скорости.
* Подача рамы направляющего колеса подается серводвигателем роликовой штанги, а направляющая подачи представляет собой направляющую с пластиковым покрытием.
* Главный шпиндель направляющего колеса принимает двухрядную цилиндрическую роликовую подшипниковую конструкцию или традиционную структуру плитки динамического давления, а направляющее колесо имеет двойную опорную конструкцию.
* Шлифовальный круг имеет двойную опорную конструкцию, а шпиндель шлифовального круга принимает структуру динамического и статического давления.
* Станок принимает конструкцию крепления рамы шлифовального круга, а рама направляющего колеса представляет собой подвижную компоновку.
Основное использование и область применения одноосного бесцентрово-шлифовального станка с ЧПУ
В основном подходит для полуавтоматической или полностью автоматической работы различных ступенчатых, конусных и цилиндрических вращающихся поверхностей на металлических деталях.Машина подходит для небольших серий и серийного производства.
Работая точность :
Шероховатость: Ra 0.16 um
Cylindricity: 0.002mm
Округлость: 0.001mm
Одноосный бесцентрово-шлифовальный станок с ЧПУ технические характеристики:
| Стандартный диаметр работы workbench | Ø1 ~Ø30mm | |
| Специальный диаметр работы workbench | Ø30 ~ Ø50 мм | |
| Размер шлифовального круга (наружный диаметр x ширина x внутренний диаметр) | Ø305 x 150 x Ø120mm | |
| Отрегулируйте размер колеса (наружный диаметр x ширина x внутренний диаметр) | Ø205 x 150 x Ø90 мм | |
| Скорость шлифовального круга | 1950 RPM | |
| Отрегулируйте скорость колеса | 20 – 337 RPM (7 пунктов) | 10 – 300 RPM stepless изменение скорости |
| Мотор привода колеса | 7.5 HP | |
| Мотор привода колеса регулировки | 2HP | Мотор сервопривода 2 HP |
| Мотор привода гидравлического насоса | 1 HP | |
| Охлаждая мотор привода насоса | 1/8 HP | |
| Отрегулируйте шкалу подачи колеса | 3,5 мм на оборот (Об) 0,05 мм на гра (Гра) | |
| Точная регулировка колеса регулировки | 0.1 mm в революцию (Rev) 0.001 mm в gra (Gra) | |
| Верстак | 7 mm (Rev) в оборот 0.05 mm (Gra) | |
| Workbench micro | 0.2 mm (Rev) в революцию 0.001 mm в gra (Gra) | |
| Обрезка ручного колеса | 1.5 mm в революцию (Rev) 0.01 mm в gra (Gra) | |
| Отрегулируйте угол наклона колеса | +5° ~ -3° | |
| Отрегулируйте угол вращения колеса | ±5° | |
| Механический размер (ДхШхВ | 1700 x 1500 x 1350 мм | |
| Вес нетто / вес брутто | 1500 kgs/1800 kgs | |
| Размер упаковки (L x W x | 2250 x 1700 x 1600 мм | |
| * Данные спецификации приведены только для справки и могут быть изменены без предварительного уведомления. | ||
|
|
||
| Стандартный диаметр работы workbench | Ø1 ~ Ø30 мм | |
| Специальный диаметр работы workbench | Ø30 ~ Ø50 мм | |
| Размер шлифовального круга (наружный диаметр x ширина x внутренний диаметр) | Ø305 x 150 x Ø120 | |
| Отрегулируйте размер колеса (наружный диаметр x ширина x внутренний диаметр) | Ø205 x 150 x Ø90 | |
| Скорость шлифовального круга | 1950 RPM | |
| Отрегулируйте скорость колеса | 20 – 337 RPM (7 пунктов) | 10 – 300 RPM stepless изменение скорости |
| Мотор привода колеса | 7.5 HP | |
| Мотор привода колеса регулировки | 2kw | мотор сервопривода 2 kw |
| Мотор привода гидравлического насоса | 1 HP | |
| Охлаждая мотор привода насоса | 1/8 HP | |
| Отрегулируйте шкалу подачи колеса | 3.5 mm в революцию (Rev) 0.02 mm в gra (Gra) Отрегулируйте круглое разрешение 0.0001mm ножа подачи минимальное | |
| Точная регулировка колеса регулировки | 0.1mm (Rev) в революцию 0.001 mm в gra (Gra) | |
| Маштаб вырезывания | 7 mm (Rev) в разрешение 0.0001mm подачи Workbench 0.05 mm (Gra) минимальное | |
| Шкала тонкой настройки верстака | 0.2 mm (Rev) в революцию 0.001 mm в gra (Gra) | |
| Шкала подачи обрезки | 1.25 mm per rev (Rev) 0.01 mm per gra (Gra) Trimming infeed минимальное разрешение 0.001mm | |
| Отрегулируйте угол наклона колеса | +5° ~ -3° | |
| Отрегулируйте угол вращения колеса | ±5° | |
| Механический размер (ДхШхВ) | 1700 x 1500 x 1350 мм | |
| Вес нетто / вес брутто | 1500 kgs/1800 kgs | |
| Размер упаковки (L x W x H) | 2250 x 1700 x 1600 мм | |
| * Данные спецификации приведены только для справки и могут быть изменены без предварительного уведомления. | ||
Применение одноосный бесцентрово-шлифовальный станок с ЧПУ
Применение одноосного бесцентрово-шлифовального станка с ЧПУ
Стандартные аксессуары одноосный бесцентрово-шлифовальный станок с ЧПУ
1. Шлифовальный круг и фланец шлифовального круга
2. Шлифовальный круг и фланец шлифовального круга
3. Пройдите стандартный держатель инструмента и лезвие
4. Остановите стандартный держатель инструмента и лезвие
5. Toolbox и инструменты
6. Свет работы
7. Нож ремонта диаманта
8. Проходить прибор безопасности
9. Съемник фланца
10. Горизонтальные винты и горизонтальные пластины
11. Через кормушку
Аксессуары одноосный бесцентрово-шлифовальный станок с ЧПУ
1. Железный сепаратор
2. Фильтр бумажной ленты
3. Гидравлический сепаратор
4. Устройство возврата материала
5. Устройство для формования и отделки
6. Длинный предмет подавая шкаф
7. Вверх и вниз подавая шкаф
8. Путем шлифования автоматического приемного устройства
9. Путем молоть автоматический питаясь прибор
10.Поднос вибрации подавая
11. Конусность автоматическая формируя меля прибор
12. Стоп формируя автоматический меля прибор
13. Адвокатское сословие баланса
14. Станция баланса
15. Система измерения внешнего диаметра, работающая вне линии
16. Система автоматического баланса шлифовального круга
17. Радиатор температуры масла
18. Роторный прибор шлихтовки шлифовального круга
19. Вешалка шлифовального круга
20. Корректор динамического баланса шлифовального круга
21. Машина для восстановления масляного тумана
