Параметры оборудования

Вытягивание проволоки диаметром 6,5 мм.

Готовая проволока толщиной 1,8 мм.

Производственный процесс

Φ 6,5 мм необработанная проволока = Машина для откупа P прыгающего типа = Машина для удаления накипи закрытого и без питания типа → машина для волочения проволоки прямого типа (до Φ 1,8 5,5 мм) → машина для намотки проволоки магистрального типа.

Оборудование для производственной линии

1 Машина для откупа насосного типа (без питания) * 1 комплект

2. Машина для удаления накипи закрытого и не включенного типа * 1 комплект

Описание: Обработка низкоуглеродистой проволоки

Машина для откупа проволоки насосного типа (без питания)

Этот тип машины с меньшим ландшафтом. С помощью гибкого цилиндра регулируется высота откидного рычага, чтобы проволока легко проникала внутрь. Кроме того, провод не может быть менее легким, также с выключателем предохранительной остановки машины, когда провод находится в беспорядке.

С помощью 5 колес для удаления накипи горизонтальным и вертикальным способами удаляется накипь с проволоки механическим способом. Это более эффективно, оксидная кожа полностью спадает. И пыль не будет просачиваться в машину с устройством для сбора, что не приведет к загрязнению окружающей среды.

Диаметр: Φ5.5mm-Φ8.0mm.

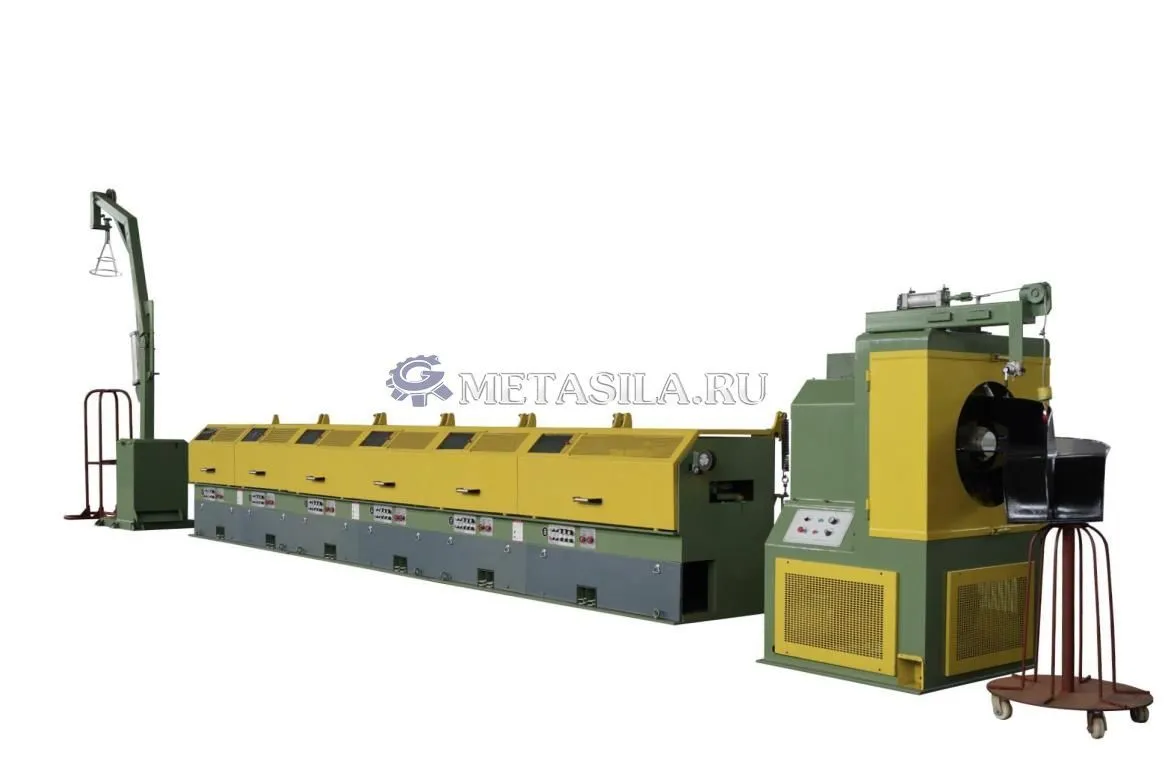

3.  Машина для волочения проволоки прямого типа * 1 единица

1 Диаметр блока: 560 мм

2 Время рисования: 9

3 Входной диаметр: Φ 6 .5 мм

4 Диаметр выходного отверстия: Φ1.8mm-Φ5.5mm

5 Общая степень сжатия: 92.33%

6 Каждый раз степень сжатия: 24.82%

7 Прочность входного провода: ≤600 МПа

8 Максимальная скорость провода: 1000 м/мин (16,66 м/с)

9 Мощность двигателя: 1

9-й блок: 22 кВт, частотный регулятор скорости

10 Размер штампа: Φ 40 мм × 25

11 Форма расположения барабана: Вертикальный наклон

12 Направление машины: Слева направо

13 Окупаемая обработка (удаление накипи) перед вводом в машину

14 Машина для намотки ствола приемного пути

15 Окончательная правка проволоки

Правка через намоточную машину магистрального типа

16 Проволочное колесо, колодезный ролик

Поворотная часть, к которой прикасается проволока непосредственно, как к ролику, поверхность покрыта вольфрамом, HRC6 3, шероховатость составляет менее 0,8 мкм.

17 Устройство для прессования проволоки

Каждый барабан с устройством для прессования проволоки, которое используется для предотвращения падения проволоки при разрыве проволоки во время волочения, делает весь процесс волочение более эффективным.

18 Коробка для штампов

1.Содержит две части порошкового и водяного охлаждения.

1-й использует автоматическую вращающуюся коробку для штамповки с перемешиванием.

2-й 9-й использует коробку для перемешивания.

2. При использовании штампа для волочения с перемешиванием он используется для обеспечения среднего покрытия проволоки смазочным порошком , что полезно для повышения эффективности смазки и уменьшения потерь штампа для волочения, а также для обеспечения качества проволоки.

3. Внутри коробки для штамповки используйте погружное и рециркуляционное водяное охлаждение.

19 Материал барабана для волочения проволоки

Литая сталь, вольфрамовое покрытие и наплавка толщиной 0,5 мм, шероховатость HRC6 2 составляет менее 0,8 мкм.

20 Охлаждение барабана

1. Охлаждение внутри барабана: внутренняя стенка барабана имеет 3 водяных канала, которые отображаются в направлении 120 градусов путем распыления воды.

2. Внешнее охлаждение барабана: вентиляционная труба под внешней частью барабана использует 360 градусов принудительного воздушного охлаждения поверхности барабана и проволоки, чтобы снизить температуру поверхности барабана ниже 80 градусов

21 Способ охлаждения коробки штампа

Волочильный штамп охлаждается с помощью прямой воды на входе и выходе, и охлаждающий эффект особенно хорош.

22 Натяжная машина: Встроенная

23 Основная рама

Сварка стальных пластин и квадратных труб

24 Предохранительное устройство

Защитная крышка безопасности, испытание на остановку прерывистой линии

25 Освещение

Каждая машина оснащена отдельным освещением

26 Стояночный тормоз: Пневматический тормоз

27 Электрический шкаф: Уровень защиты IP54

28 Электрическая система: Структура распределения машин, PROFIBUS. Управление полевой шиной DP.

29 ПЛК: Бренд Inovance.

30 Сенсорный экран: 10-дюймовый экран Inovance

31 Марка частотного двигателя: Чжэцзян Фан

32 Устройство низкого напряжения: CHNT(Китай)

33 Инвертор: Бренд Inovance

34 Датчик: Шанхай (Китай)

35 Полевой кабель питания

Выделенная линия управления предоставляется продавцом, а другие кабели управления и силовые кабели предоставляются покупателем

36 Система управления: ПЛК и человеко-машинный интерфейс

4 Натяжная машина (без питания) * 1 единица

Используется для поддержания скорости машины для волочения проволоки в соответствии с машиной для намотки проволоки.

5.Машина для намотки проволоки магистрального типа * 1 комплект

Машина для намотки проволоки магистрального типа

Мощность двигателя для намотки проволоки 22 кВт, 6p, бренд fangta (Китай)

Рихтовочное устройство.

С 9 колесами двустороннее выпрямляющее устройство, V-образное выпрямляющее колесо

Диаметр барабана для намотки проволоки (мм): 560

Вес готовой катушки проволоки (кг): Около 450 кг, если больше, нужен более высокий аккумулятор и яма

Высота накопителя проводов (мм): 980

Способ управления: Оба могут запускаться самостоятельно и соединяться с машиной для волочения проволоки

Аксессуары

1． Сварочный аппарат для сварки проволоки * 1 комплект

Сварочный аппарат для сварки проволоки

Максимальный диаметр: мм 6,5

Минимальный диаметр: мм 1,5

Номинальная мощность: КВА 10

2． Проволочная указательная машина * 1 комплект

Проволочная указательная машина

Диаметр ролика: мм 96

Максимальный диаметр: мм 6,5

Минимальный диаметр: 1.5

Мощность двигателя (кВт): 3 кВт

Стоимость:

1.      Машина для откупа проволоки насосного типа: 1 комплект. 6300 $.

2.      Машины для удаления накипи: 1 комплект. 2625$.

3.      Машина для волочения проволоки прямого типа: 9 комплектов. 23729.44 $ за 1 шт. Итого: 213565 $.

4.      Натяжная машина (встроенного типа): 1 комплект. 2625 $.

5.       Машина для намотки проволоки магистрального типа: 1 комплект. 17500 $.

6.      Проволочная указательная машина: 1 комплект. 2275 $.

7.      Сварочный аппарат для сварки проволоки: 1 комплект. 1750$.

 ДОБАВЛЕНИЕ ЛИНИИ ТЕРМООБРАБОТКИ ПО ТРЕБОВАНИЮ КЛИЕНТА!
