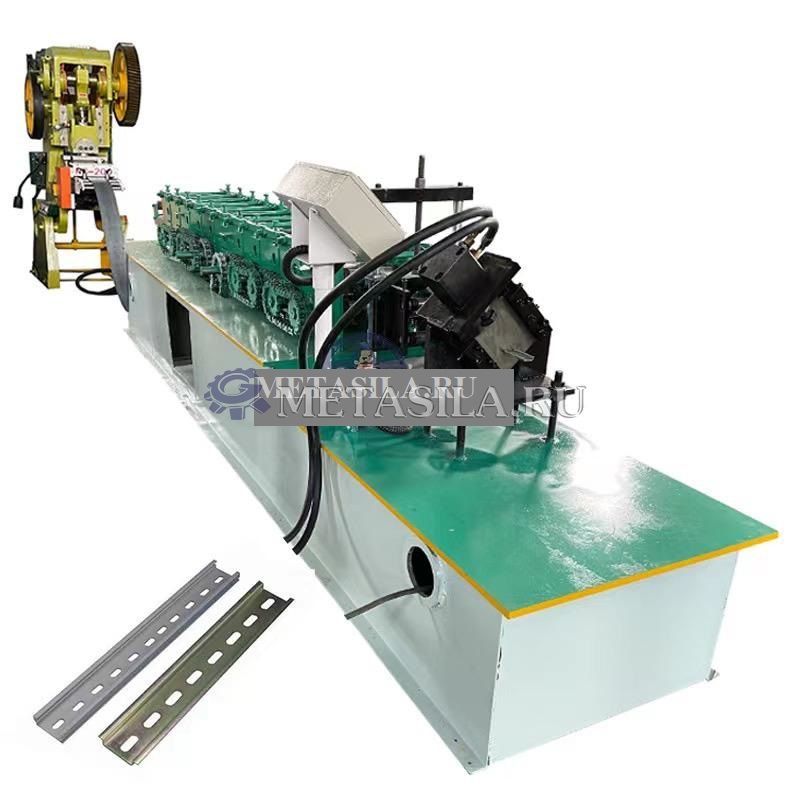

Линия E-70 производства DIN-рейки
Состав линии:
Электрический разматыватель 1 набор;
Устройство подачи 1 набор;
Перфоратор для автономной пробивки отверстий 1 набор;
Стол 1 набор;
Станция формирования рулонов 1 набор;
Гидравлический резак 1 набор;
Блок управления 1 набор;
Главный двигатель 1 набор;
Кодировщик 1 набор;
Маслонасосная станция 1 набор;
Система управления ПЛК 1 набор;
Электронные компоненты 1 набор;
Рабочий процесс
Производственная линия включает в себя в основном пять частей:
Разматыватель, перфоратор, Станок (профилегибочная часть), гидравлический резак, Система управления Плк, приемный стол.
Чертеж изделия
Технические параметры
Сырье
Тип GI
Толщина 0,3-0,8 мм
Разматыватель
Управление электрическое
Грузоподъемность 1 тонна
Перфоратор для пробивки отверстий
Рабочий тип гидравлической штамповки
Грузоподъемность 25 тонн, автоматическая
Основной корпус
Главная роликовая станция 10 рядов
Диаметр вала 55 мм
Материал вала 45# с хромом толщиной 0,05 мм
Материал ролика 45# с хромом толщиной 0,05 мм
Размер машины около 4.5*0.7*1.5 м
Вес всей линии около 3,5 тонн
Цвет машины такой, какой вы хотите
Рабочая скорость 8- 15 м/мин
Резак
Операция Гидравлической резки
Материал лезвия Cr 12
Приводная цепь 1 дюйм
Главный двигатель мощностью 4 кВт
Двигатель насоса для фрезы мощностью 3 кВт
Напряжение 380 В/50 Гц, 3 фазы
Блок управления
Типы систем управления ПЛК
ПЛК марки Delta производства Тайваня
Язык китайский и английский
Электрический разматыватель
Он используется для того, чтобы выдерживать стальную катушку и разматывать ее, обеспечивая их стабильную работу.
Грузоподъемность: 1 тонна
Электрический разматыватель
Перфоратор в автономном режиме
Сервопривод подачи материала, быстрая скорость пробивки отверстия
Вес вместимости: 25 тонн
Сервоподача, высокая скорость
Пробивка отверстий

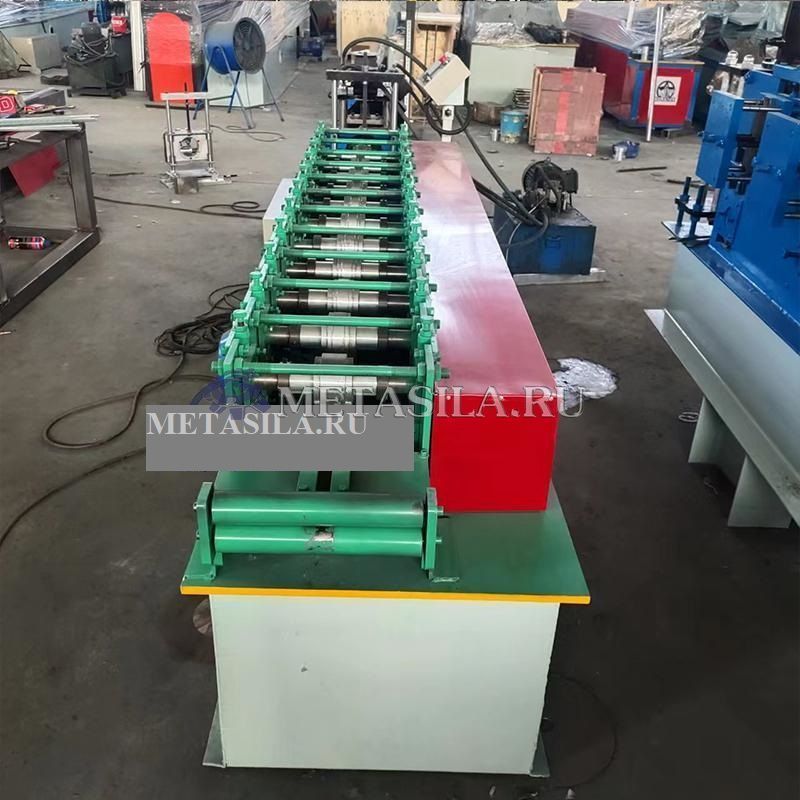

Машина для формирования рулонов
Материал ролика: сталь 45#
Полировка поверхностей роликов, нанесение твердого покрытия
Полированная поверхность и термообработка пресс-форм позволяют сохранить поверхность формовочной плиты гладкой, и ее нелегко маркировать при штамповке.
Гидравлическое режущее устройство
Управляется масляным насосом
Автоматическая резка по заданной длине изделий
Гидравлический масляный насос
Гидравлическое масло поступает в бак, насос приводит в действие фрезу
Гидравлическое масло: 46#
Емкость для добавления масла: добавьте масло на 3/4 объема коробки
Давление масла: 8- 10 Мпа
Компьютерная система управления
Нажатие кнопки и касание экрана приводят в действие
Длина мишени регулируется
Работает автоматически
В стоимость включены пуско-наладочные работы
ДОСТАВКА – 25 ДНЕЙ
СРОК ИЗГОТОВЛЕНИЯ – 55 ДНЕЙ
