РЕЖУЩИЕ ИНСТРУМЕНТЫ В КОМПЛЕКТЕ

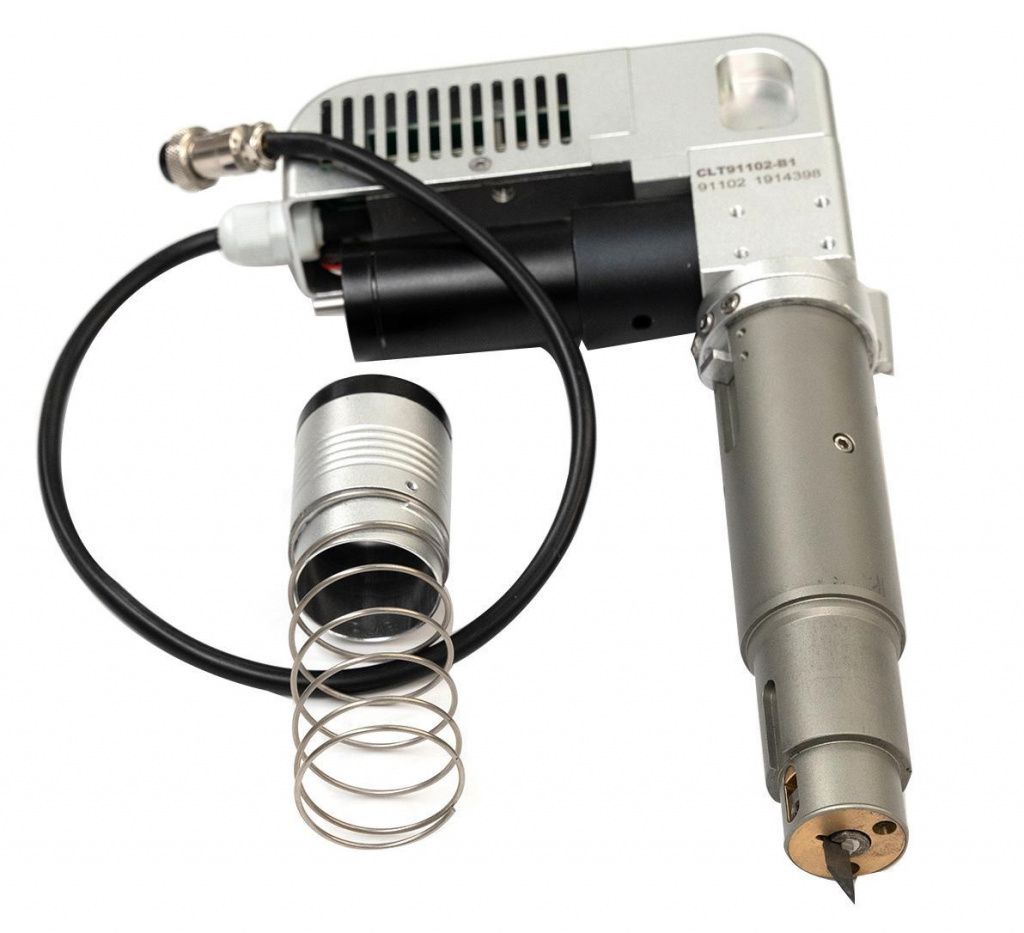

1 Колеблющийся нож 1 штука.

2 Пневматический нож 1штука.

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ:

Рабочая зона 1300*1100 (Ш*Д) мм

Номинальная мощность квт /9 кВт

Максимальная скорость резки 1200 мм/с

Скорость холостого хода 1500 мм/с

Толщина резки 0,1-35 мм (в зависимости от материалов)

Точность резки ±0,1 мм

Интерфейс передачи Ethernet

Система привода серводвигатель, линейная направляющая, реечная передача

Вакуумная система адсорбции материала в фиксированном режиме

Поддерживаемые форматы DXF, PLT и т.д

Эксплуатационные характеристики

Работа в режиме онлайн / оффлайн, непрерывная резка с высокой эффективностью, 7 * 24 часа без простоев

Устройство безопасности: Инфракрасное сенсорное устройство, 4 кнопки аварийной остановки, интеллектуальное устройство защиты от столкновений

Источник питания AC 110V /220V /380V, 50/60 Гц, однофазный/трехфазный

Размер 2100x1700x1470 мм

Вес 780 кг

ОСНОВНЫЕ КОНФИГУРАЦИИ

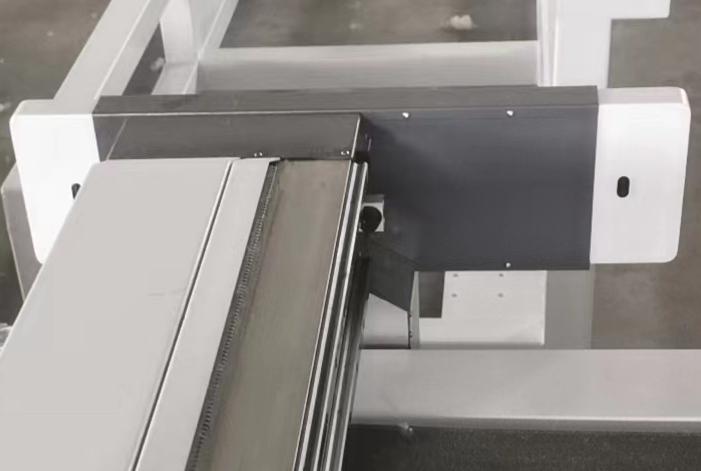

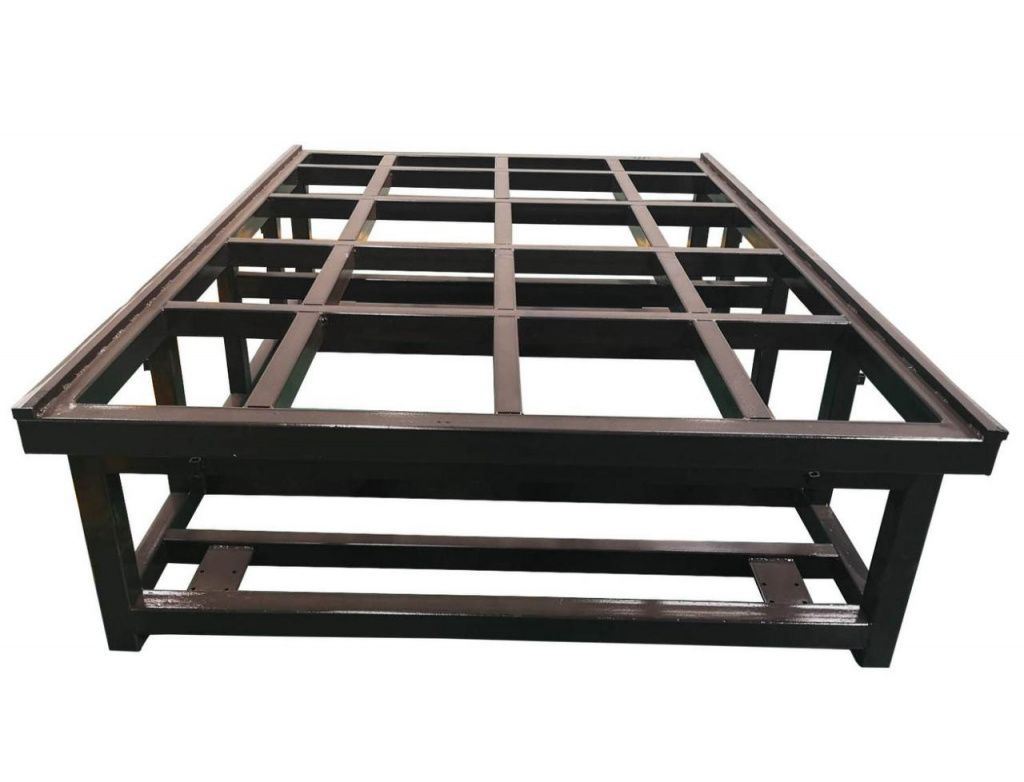

1 Интегрированная сварка. Корпус машины

В качестве сырья для изготовления нашей рамы используется стальная труба

толщиной 6 мм. Механическое напряжение снимается после сварки и термообработки

с высокой стабильностью и точностью.

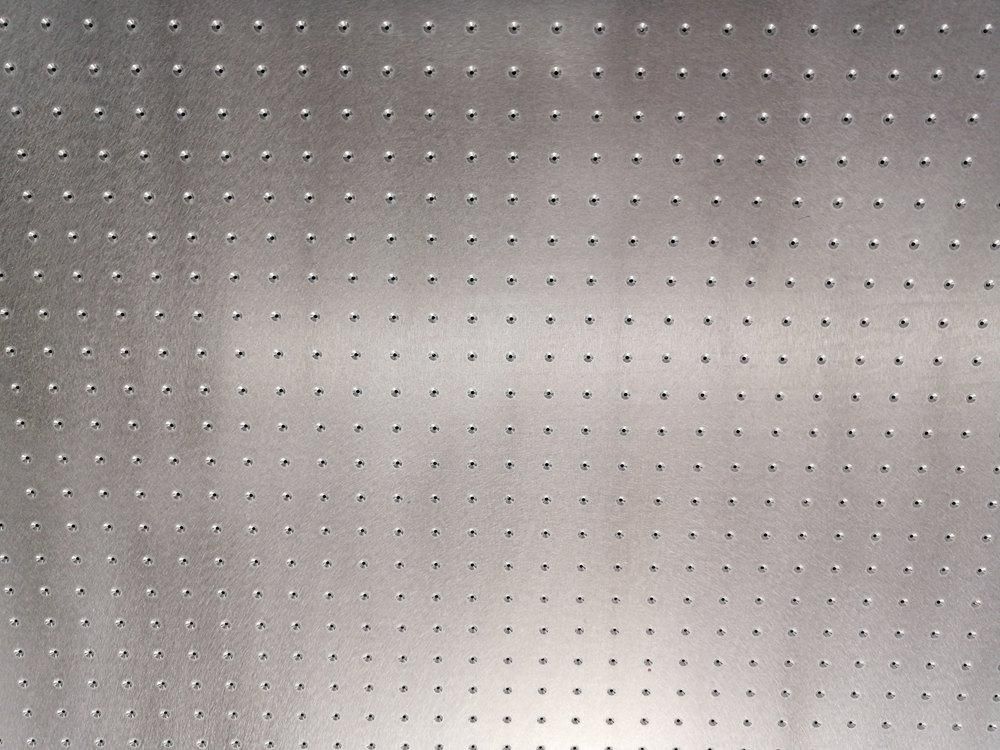

2 Вакуумная адсорбционная платформа

Платформа изготовлена из алюминиевого сплава 6-й серии, а встроенная сотовая опорная конструкция изготовлена из авиационного алюминия 7-й серии, что гарантирует, что платформа не будет деформироваться в течение длительного времени.

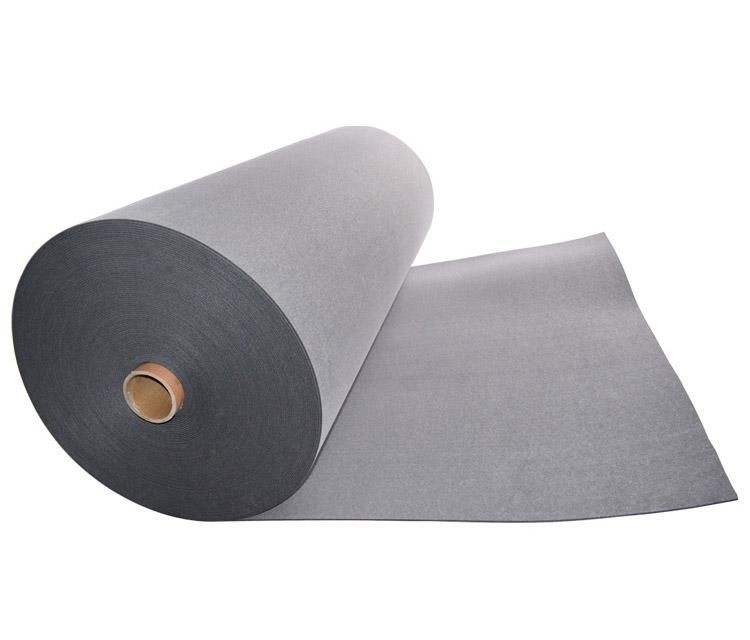

3 Подложка Нидерланды Ammeraal Beltech

Подкладка изготовлена из полиэфирного волокна высокой плотности. Его срок службы больше. Он обеспечивает высокую стойкость к резанию. Это покрытие не только хорошо защищает лезвия, но и обеспечивает прекрасный воздухопроницаемый канал, гарантирующий хорошую фиксацию.

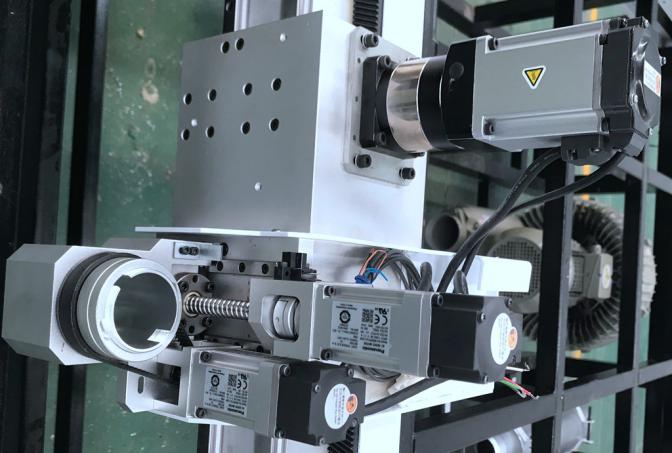

4 Серводвигатель и драйвер Япония Панасоник

X: 400 Вт (ширина)

Y: 750 Вт (длина)

Z: 100 Вт (вверх и вниз)

T: 100 Вт (вращающийся)

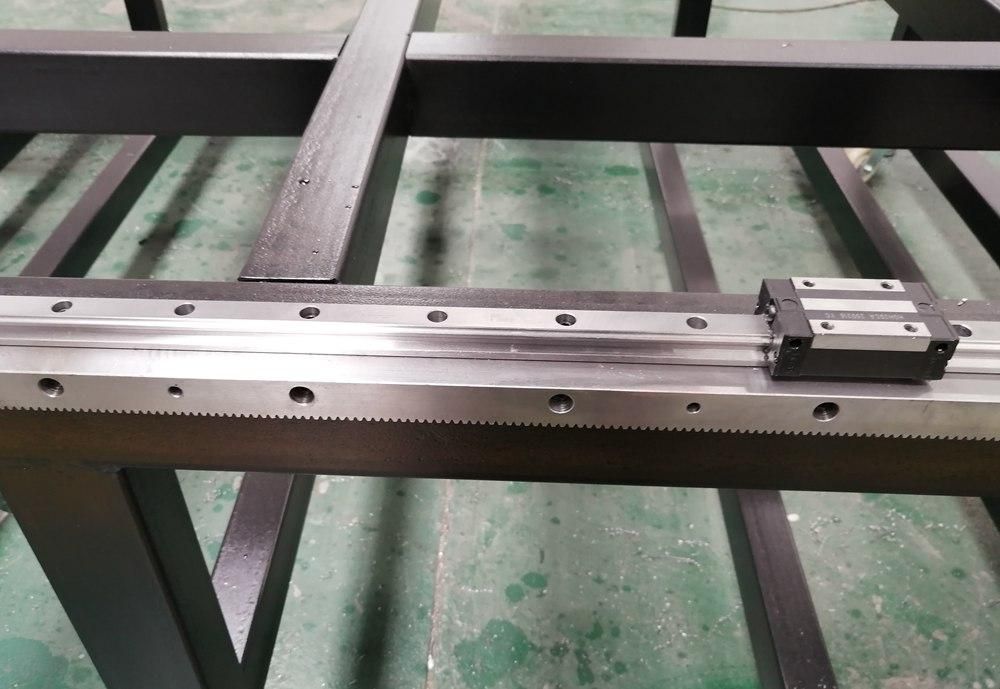

5 Линейная направляющая рейка

Шестерни и стойки

Большая грузоподъемность, высокая точность передачи и высокая скорость передачи.

6 Инфракрасное чувствительное защитное устройство Китай

Горизонтальная и вертикальная защита от столкновений используется для того, чтобы гарантировать, что ни один слепой угол не останется незакрытым. Это эффективно защитит безопасность оператора.

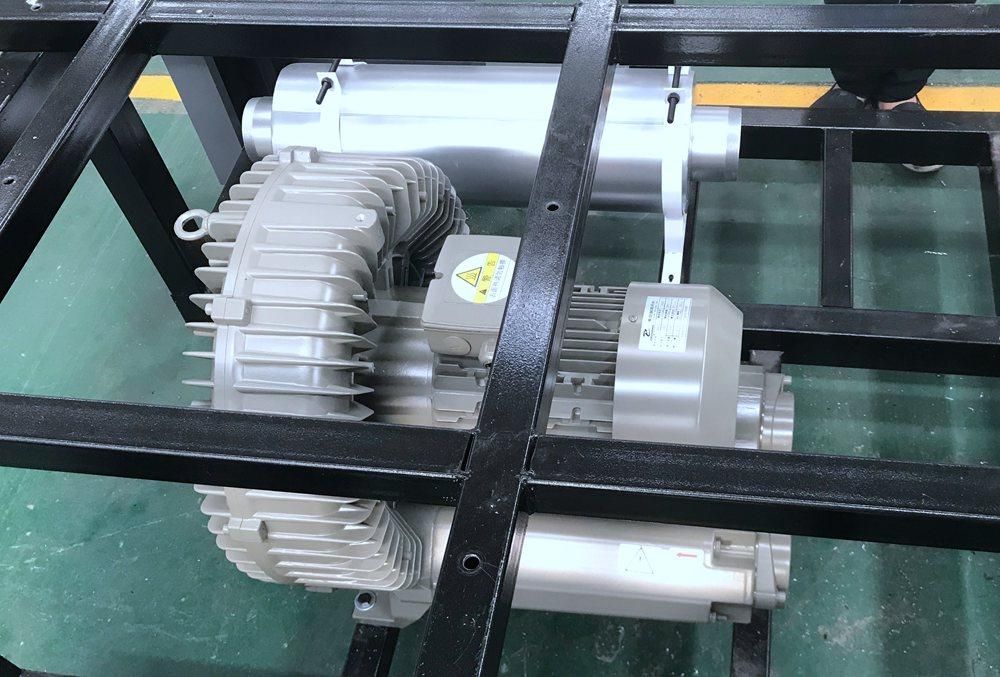

7 Вакуумный насос Тайвань

Мощность составляет 9 кВт, объем воздуха достигает 1050 М3/ч, а максимальное давление ветра составляет -36 кПа, что может эффективно обеспечить адсорбционную силу машины.

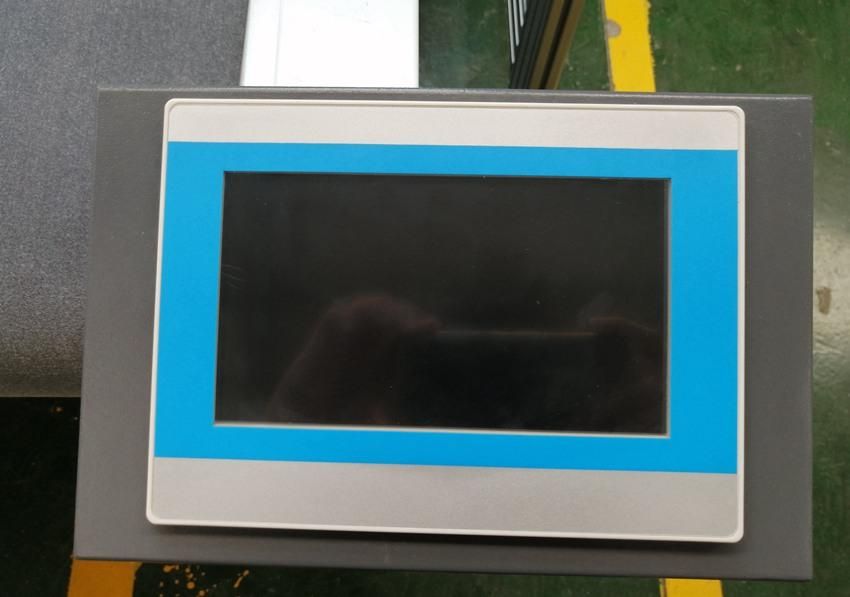

8 ЖК-панель управления Тайвань

Размер: 7 дюймов

Разрешение: 800x480 Напряжение: 10.5-28 В постоянного тока

КВТЧ: 1А при 12 В постоянного тока, 450 мА при 24 В постоянного тока

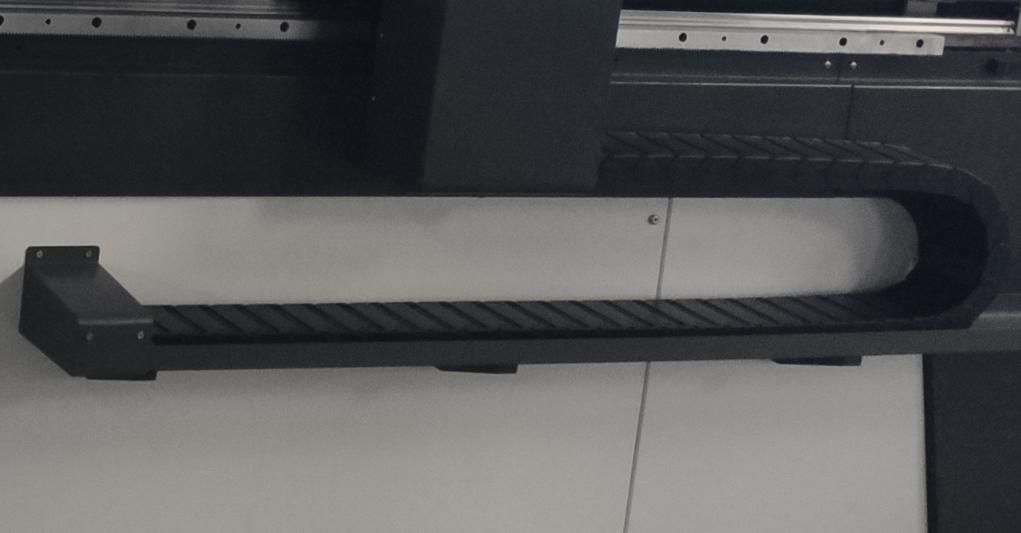

9 Цепь резервуара

бесшумно движется, более высокая скорость перемещения, легкий длительный ход

легкая сборка, легкая вертикальная, легкая круговая, Длительный срок службы

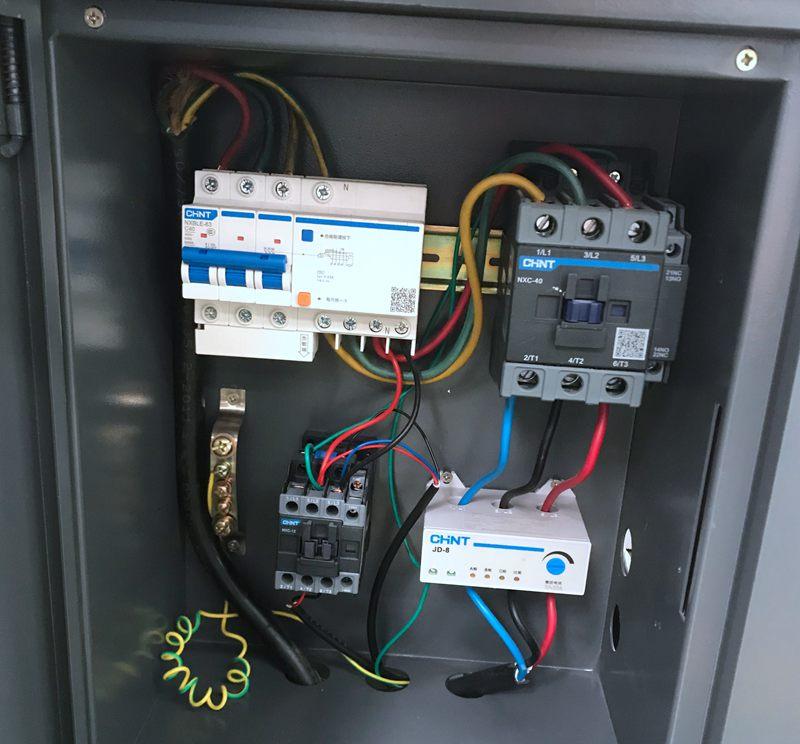

10 Электронные компоненты из Китая

Главный выключатель: Chint Напряжение: 400 В

Ток: 40А.

Переключатель на ноль: Omron.

Выключатель воздушной защиты: Чинт.
