Состав линии:

Станок по производству салфеток

Упаковочная машина

Аппликатор для крышки

Производственный процесс:

Загрузка сырья → вертикальное складывание → смачивание ткани → резка ткани подсчет и укладка салфеток для доставки, печать даты на пленке, штамповка и маркировка → упаковка салфеток полностью автоматическое нанесение пластиковой крышки

Тип продукта: Влажные салфетки (упаковка от 30 – 120 штук в пачке)

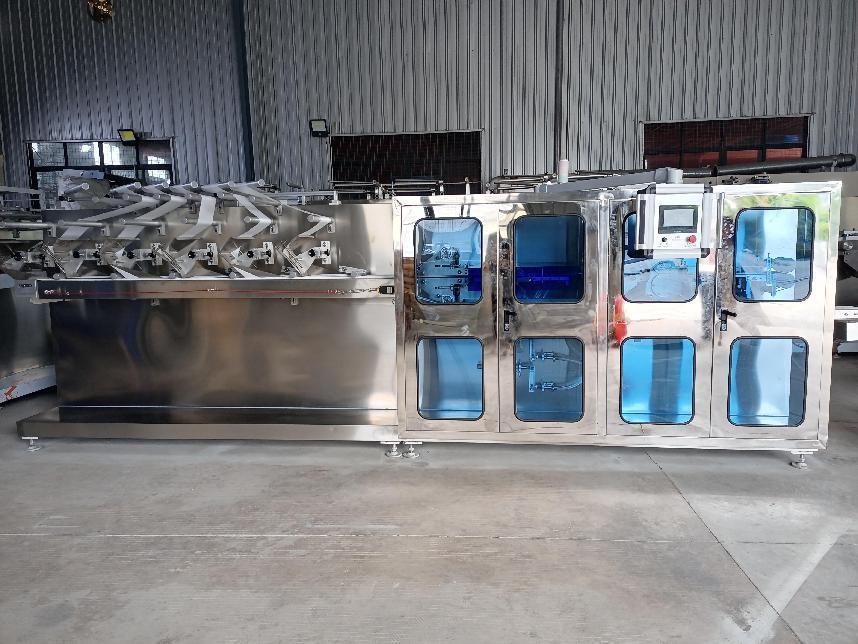

Эта машина принимает полный сервопривод и система управления ПЛК для работы. Он состоит из устройства загрузки сырья, устройства натяжения, устройства складывания, автоматической системы увлажнения, автоматического счетного устройства и устройства для разрезания, устройства для печати и пробивки, устройства для этикетирования, устройства для упаковки и склеивания, полностью автоматического нанесения пластиковых крышек на готовую продукцию.

Крышка машины и основные запасные части изготовлены из нержавеющей стали. Детали в контакт с жидкостью и тканью выполнены из нержавеющей стали. Все процессы выполняются на станке без использования ручного труда, поэтому готовый продукт может соответствовать гигиеническим стандартам. Складывающее устройство специально разработано для того, чтобы сделать возможными различные способы складывания. Основные технические параметры:

Подходящий материал: Нетканый материал из спанлейса, нетканые материалы, бумага воздушной укладки

Упаковочная пленка: % OPP/PE, PET/PE, PET/AL/PE

Плотность сырья: 40-80г/м2

Скорость: 1800-2100 шт/мин (25-60 мешков)

Способ складывания: типа “Z”, “W”, ”C”

Размер изделия (в развернутом виде)

(110-200)x(170-250) (ММ) (ДхШ)

Размер изделия (в сложенном виде)

(110-200) x (90-110) (ММ) (ДхШ)

Электрический источник AC380V 50/60 Гц

Сила 20 кВт

Размер машины 8700ммХ2450ммХ2200мм Д × Ш ×В

Вес 4 0 0 0 к г

Система увлажнения

Один резервуар для воды из нержавеющей стали с мешалкой (предустановленная полностью автоматическая система непрерывного и кругового перемешивания); + один расходомер = можно регулировать количество распыляемой жидкости

Система управления:

Запрограммированная полностью автоматическая система управления ПЛК; Регулирование частоты вращения

Система пробивки

Синхронный вращающийся резак

Система подсчета

Автоматический подсчет (настройка интерфейса управления)

Устройство для загрузки материала:

1 держатель, разрезаемый на 6 каналов, автоматический регулятор натяжения

Особенности

Устройство для продольной резки

Режущее лезвие с регулировкой давления воздуха

Устройство для загрузки сырья

Стандартная система складывания

Классические и простые устройства для складывания салфеток, предназначенные для раскладывающихся и не раскладывающихся версий салфеток (N складывание)

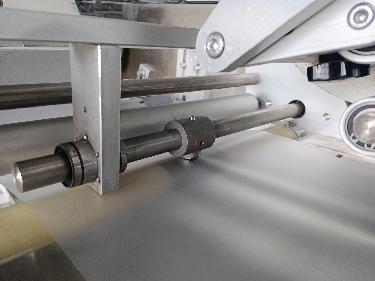

Система натяжения и вытягивания.  Узел натяжения изготовлен из ролика из нержавеющей стали

Система онлайн-распыления

Мы применяем регулируемую систему увлажнения онлайн-распылением для увлажнения тканей

Защитные двери для эксплуатации

Резервуар для воды для хранения и смешивания растворов

Одна штука -  400-литрового резервуара для воды

Резервуар для воды из нержавеющей стали с мешалкой

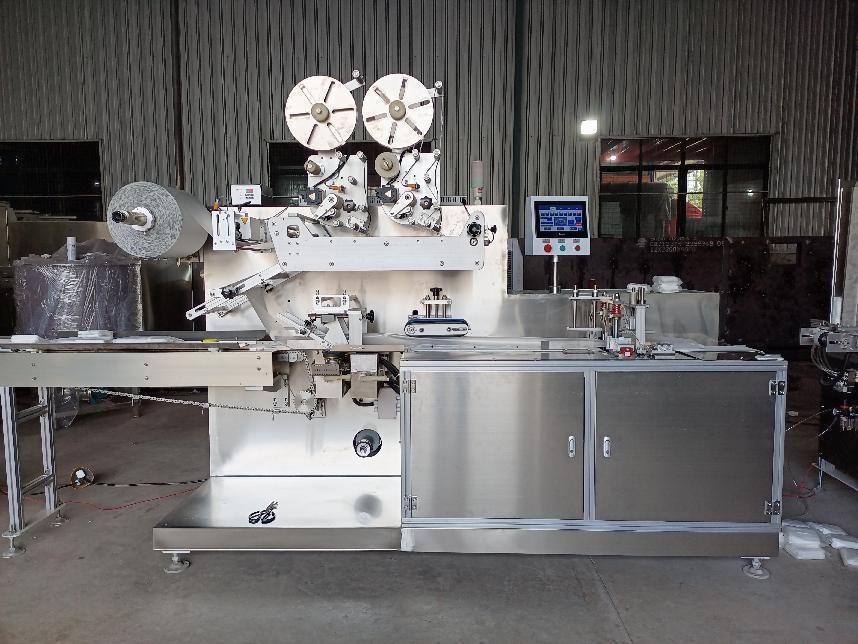

Система упаковочной машины:

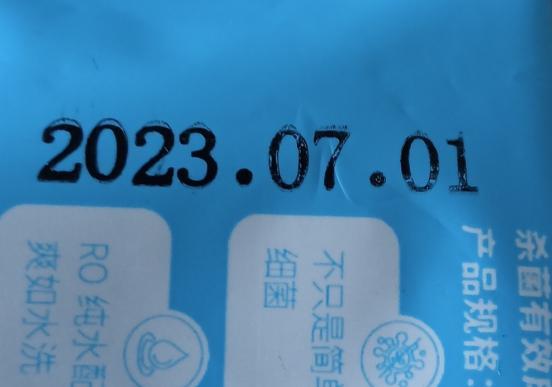

Устройство для печати партии/данных

Автоматическое печатающее устройство для данных MFG/EXP

На выбор доступны различные печатные буквы.

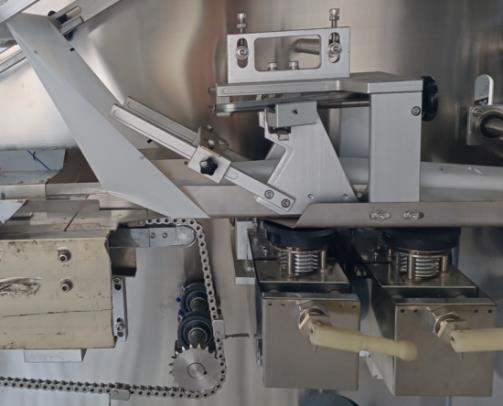

Автоматическое и долговечное пробивное устройство для открывания пачки

Размер штамповочного устройства может быть настроен в соответствии с различными

размерами упаковки. Лезвие можно использовать повторно в течение как минимум 2-3 лет.

Блок автоматической маркировки, приводимый в действие датчиком системы маркировки для повторно закрываемой этикетки

Благодаря угловому вставляющему устройству продукты упаковываются плотно и компактно, сохраняя привлекательный внешний вид.

Устройство для формирования гибких пакетов.

Устройство для формирования пакетов спроектировано таким образом, чтобы быть гибким и легко регулируемым. Эта упаковочная машина может производить салфетки по 30 ~ 120шт/упаковка.

Полностью автоматическая машина для нанесения крышек для влажных салфеток.

Производственный процесс:

Нанесение этикеток, захват крышки, приклеивание.

Роботизированная машина для нанесения крышек используется для завершения склеивания, наклеивания  крышки и т.д., обработки в положении этикетки на пакетах для влажных салфеток, вместо большого количества ручного труда, повышения эффективности работы, скорость наклеивания крышки составляет 50 70шт/мин.

Скорость 50-70 штук в минуту, скорость зависит от размера и формы крышки

Точность: Верхняя и нижняя точность 1 мм, левая и правая точность 2 мм

Размер: 3760 ммх1300ммх2100мммх1300ммх2100мм (ДхШхВ)

Сила 3 фазы, 220 В, мощность: 10 кВА

Потребляемая мощность в рабочем режиме не более 3 кВт, в режиме ожидания не более 1,5 кВт

Давление сжатого воздуха 0,6-0,8Мпа

Адаптируйте размеры крышки

Длина 50-200 мм, ширина 50-120 мм, высота 2-10 мм

Длина 50-300 мм, ширина 50-200 мм, высота 20-120 мм

Режим управления: Предустановленная система автоматического управления

 В стоимость включены пуско-наладочные работы
