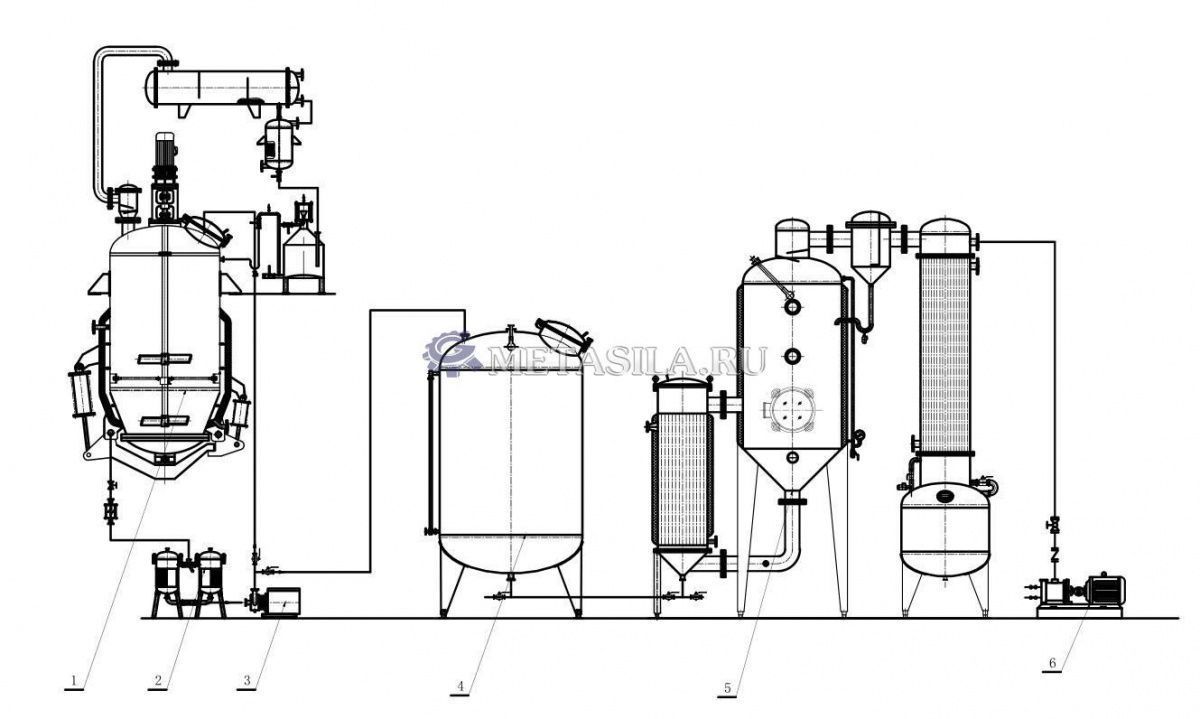

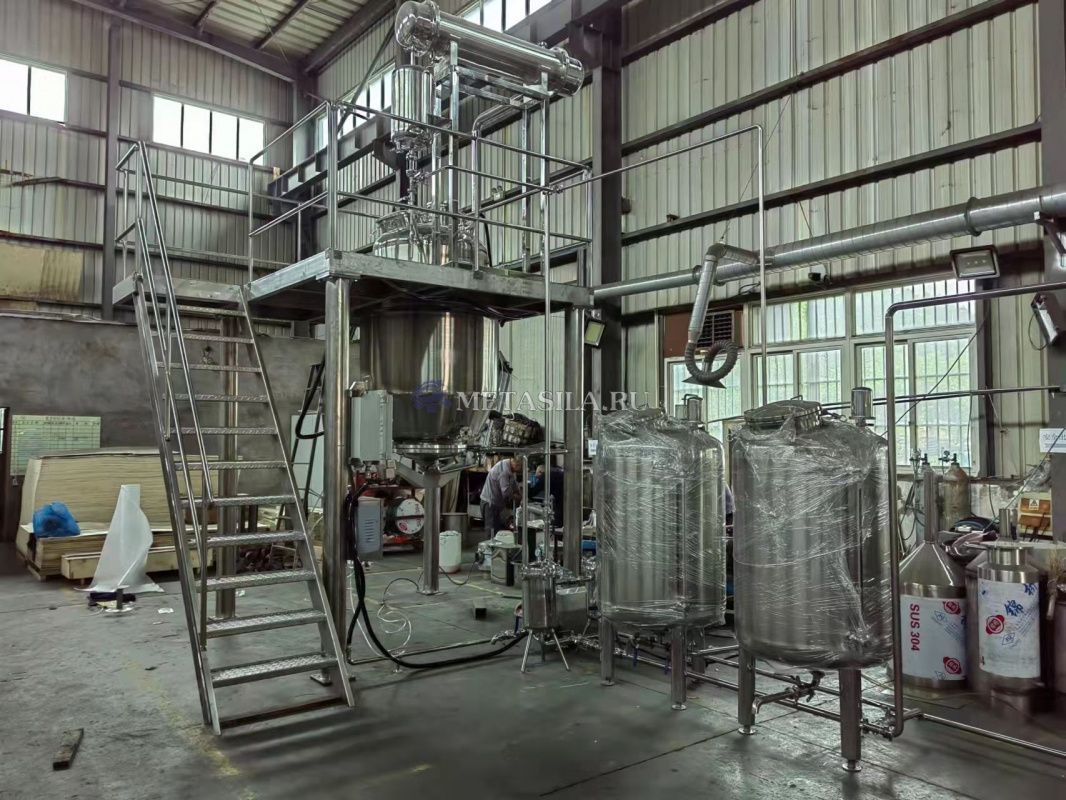

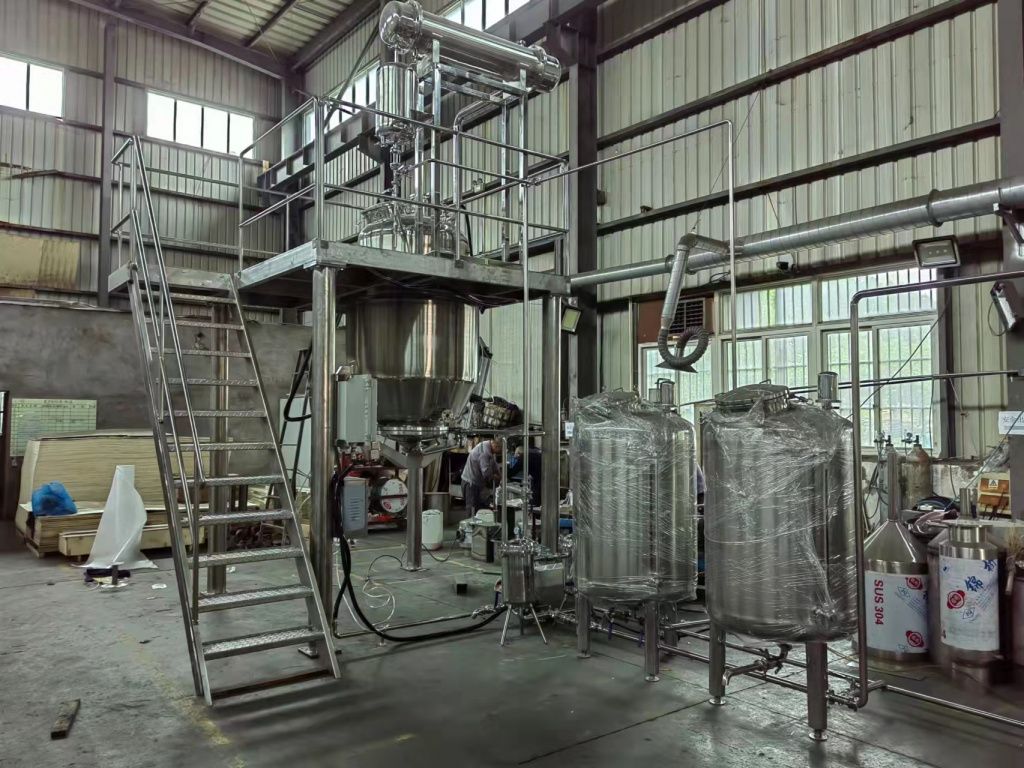

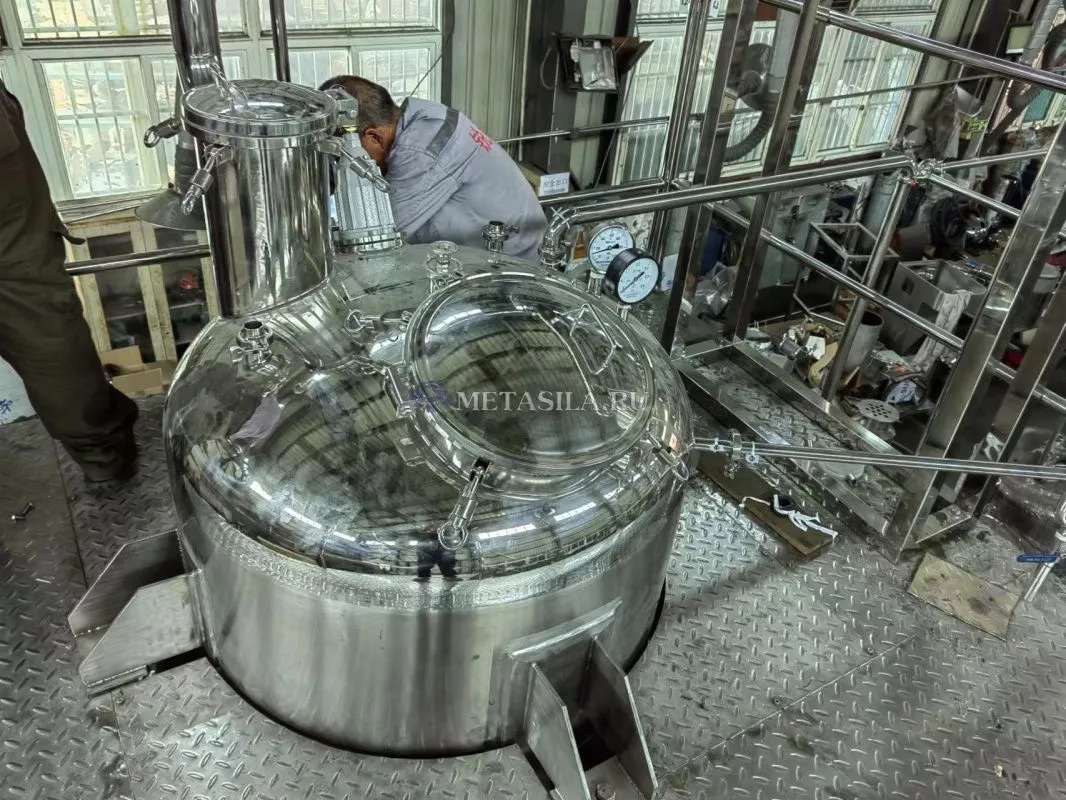

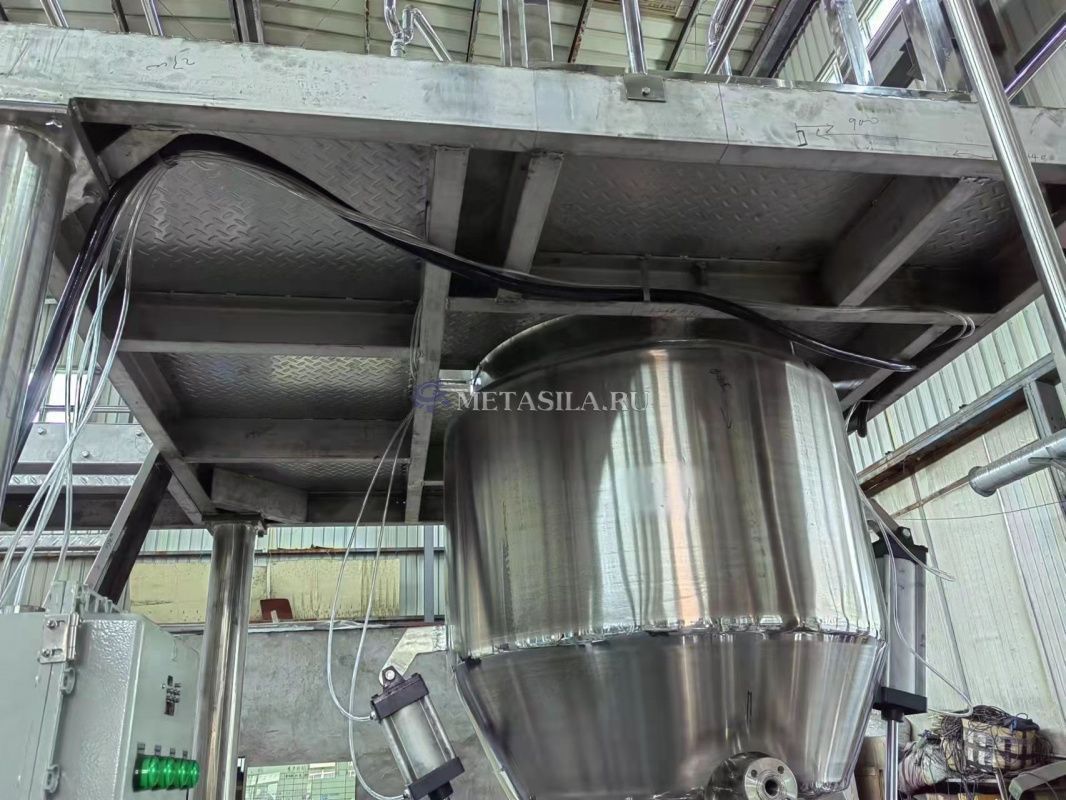

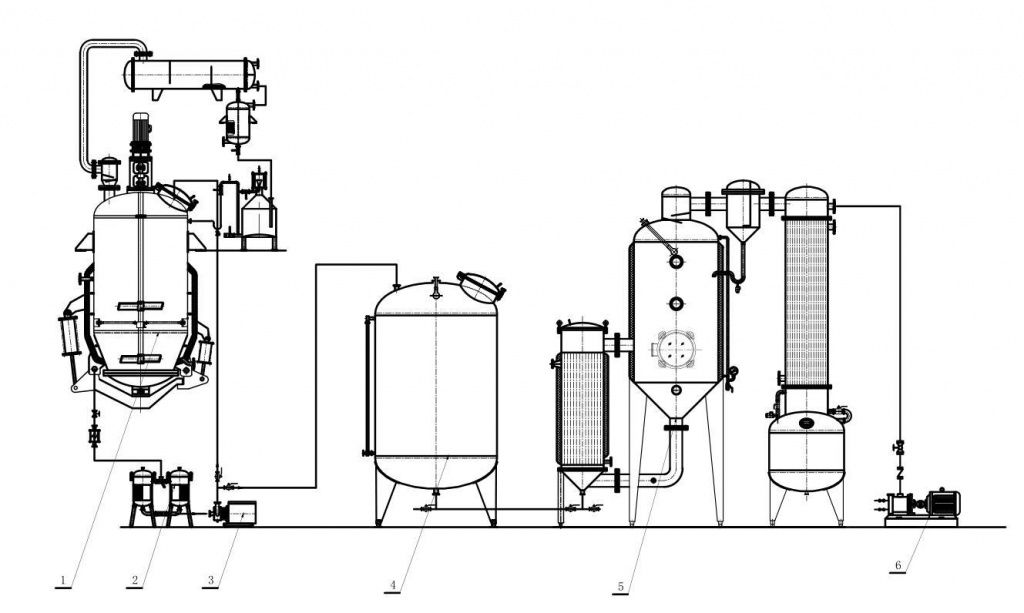

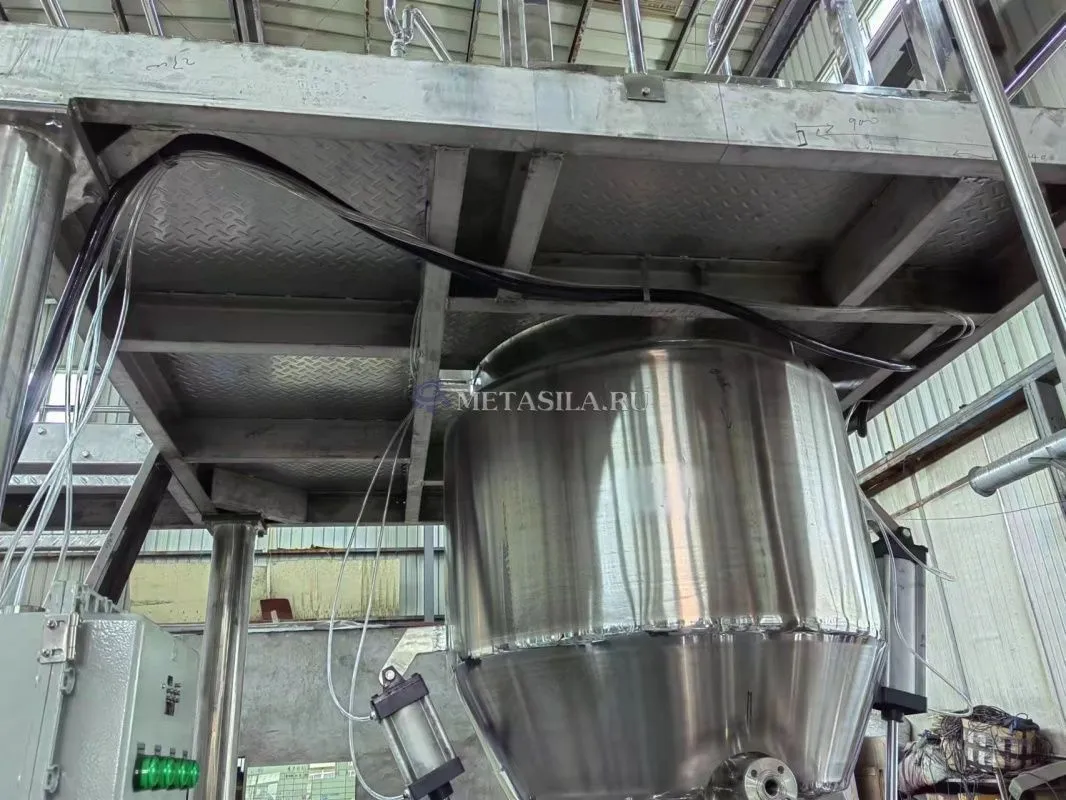

1 Многофункциональный экстракционный резервуар 1000Л

1. Структура: Вертикальный положительный тип конуса, быстрооткрывающаяся шлаковая дверь внизу, безопасная и надежная, шлак удобен.

2. Состав оборудования:

A. Вытяжной бак 1000Л,

C. Конденсатор: 5㎡，

D. Охладитель: 1㎡,

E. Водомасляный сепаратор: 40Л.

3. Обработка поверхности:

Зеркальная полировка внутренней поверхности, обработка внешней поверхности шлифованием, соответствуют требованиям GMP.

4. Толщина нержавеющей стали:

A. Резервуар для извлечения: внутренний резервуарδ= 5 мм/ 304; jacketδ = 4 мм / 304; слой изоляцииδ = 2 мм/304

B. Демистор: δ = 3 мм / 304

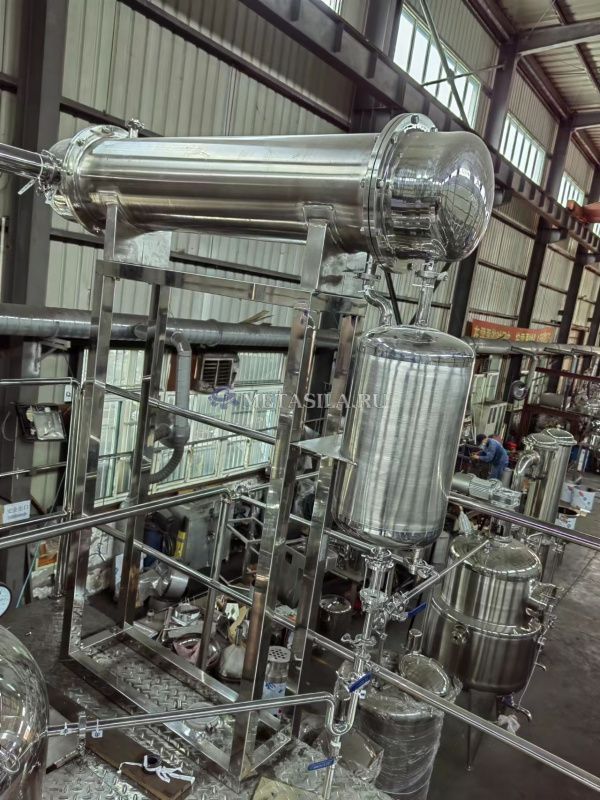

C. Конденсатор: δ= 3 мм / 304; tubeφ19/304

D. Охладитель: δ = 3 мм / 304; катушка tubeφ25/304

5. Рабочее давление: горячий пар: 0,09 МПа; проектирование и изготовление при нормальном давлении.

6. система смешивания:

мощность двигателя: 3 кВт, скорость миксера: 36 об / мин；

7. конфигурация оборудования：

A. Каждое устье технологической трубы, очищающий шарик; измеритель давления; термометр; лампа с зеркалом обзора; люк-лаз и так далее;

B. Двойной фильтр 3T /h; насос для здоровья;

C. Пневматический блок управления открытой дверью；

8. Описание характеристик ：

Оборудование может подвергаться отвару, теплому погружению, принудительной циркуляции, экстракции ароматических масел и извлечению органических растворителей и имеет много преимуществ, таких как высокая эффективность, удобство эксплуатации и так далее.

2 Рабочая платформа

Изготовлен из материала Q235-B, сталь 14#.

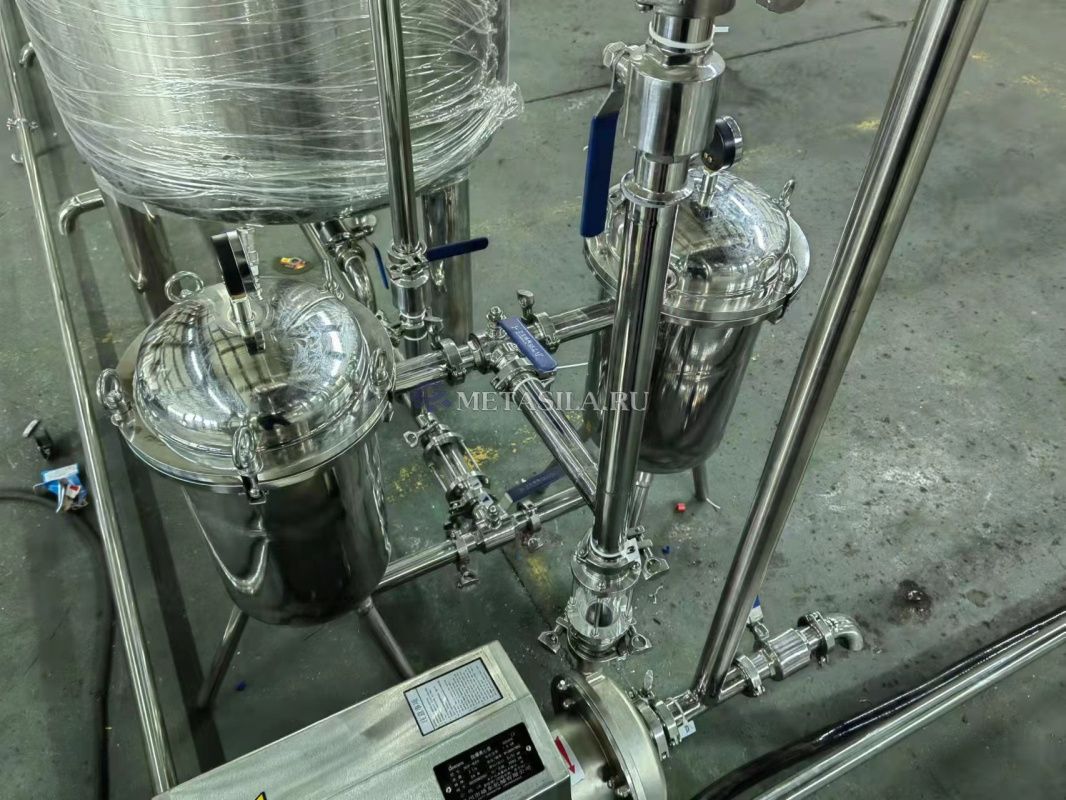

3 Двойной фильтр

A. Материал: SUS304

B. Фильтр основной фильтр, который является сменной конструкцией；

C. Максимальное рабочее давление: 0,5 Мпа；

D. Значение PH: 1 ~ 14; силиконовая резина пищевого качества; материал уплотнения: EPDM; давление: 10 кг.

E. Размер: 300mmX700mmx600mm

4 Центробежный насос

Центробежный насос санитарного класса, взрывозащищенный двигатель, горизонтальное открытое рабочее колесо, расход 3 т / ч, подъем 24 метра, вход и выход соединены зажимами.

5 Извлеките резервуар для хранения жидкости 1000Л

1. Структура: вертикальный однослойный резервуар для хранения, верхняя и нижняя эллиптические уплотнительные головки;

2. Обработка поверхности: зеркальная полировка внутренней поверхности, обработка внешней поверхности шлифованием, соответствует требованиям GMP;

3. Толщина материала: внутренний желчный материал 304, дельта = 3 мм;

4. Рабочее давление: внутреннее давление;

5. Конфигурация резервуара: чистящий шарик; респиратор; быстро открывающийся люк; измеритель уровня стеклянной трубки;

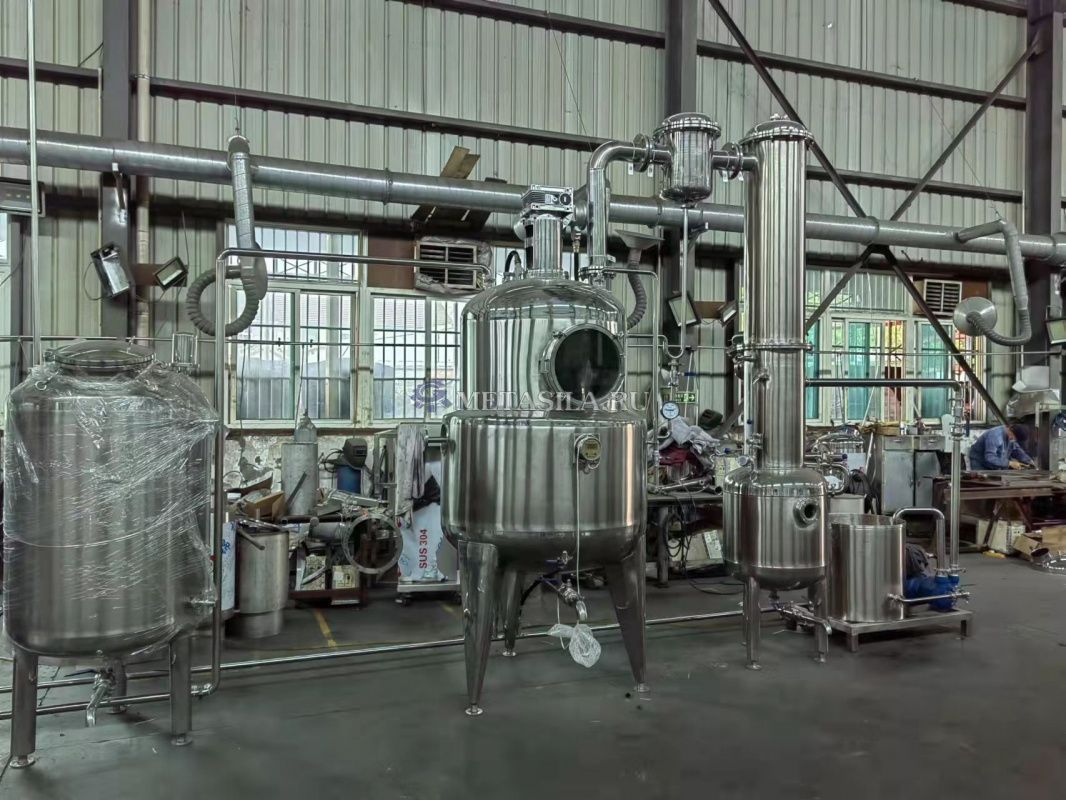

6 Концентратор с одним эффектом 300Л/ч

1. Описание структуры:

Система циркуляции холодной воды с конденсацией организована за счет сочетания нагрева с внешней циркуляцией пара и вакуумного испарения.

2. Состав оборудования:

A. нагреватель 10 м2, B. Общий объем испарителя составляет 1300 л;

C. парожидкостный сепаратор DN350; D. трубчатый конденсатор 27м2;

E. резервуар для сбора конденсата объемом 250 литров.

3. Обработка поверхности:

Зеркальная полировка внутренней поверхности и шлифовка внешней поверхности соответствуют требованиям GMP.

4. Толщина материала:

A. внутренний пузырь нагревателя δ= 4 мм/304;

B. испарительная камера пузыря δ =5 мм/304;

C. переданный на аутсорсинг δ =2 мм/304;

D. конденсатор δ=3 мм/304; диаметр трубки 19x1,5 мм/304;

E. бак = 4 мм/304;

5. Рабочее давление:

Нагревательный пар: 0,09 МПа; проектирование и изготовление в соответствии с нормальным давлением;

6. Конфигурация оборудования:

Каждое устье технологической трубы; чистящий шарик; вакуумный стол; термометр; выпускной клапан; зеркало заднего вида; лампа и так далее;

7. Вакуумный насос с водяным кольцом 4 кВт один;

8. Описание характеристик:

Это оборудование концентрируется на воде и спирте и может быть переработано органическим растворителем; его можно подавать непрерывно и с перерывами; процесс работы стабилен в вакууме и удобен для очистки.

7 Трубопроводный клапан

Она включает в себя трубы, паропроводы, трубы для охлаждающей воды, вакуумные трубы, трубы для конденсата пара и канализационные трубы. За исключением паровых клапанов, все шаровые краны являются шаровыми кранами. Трубка представляет собой зеркальную трубку медицинского класса. Все санитарные принадлежности соответствуют стандарту ISO, а все трубы и патрубки находятся в стенте.

Установка: покупатель несет ответственность за размещение оборудования, а поставщик несет ответственность только за установку трубы из материала.
