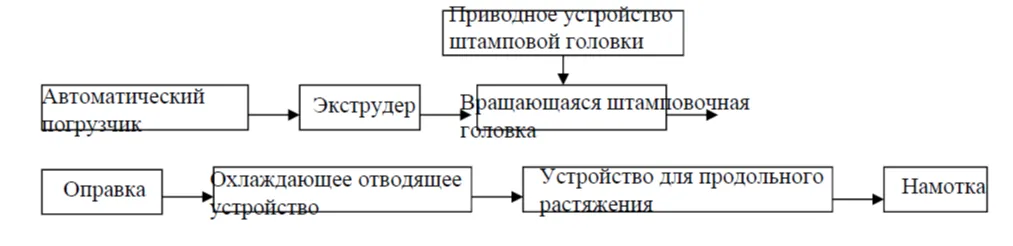

Технологическая схема

Оборудование

1.      Автоматический погрузчик

Максимальное статическое давление: 9800Па

Максимальный объем воздуха: 2 м3/мин

Производительность транспортировки: 250 кг/ч

Подъемник для доставки: 5 м

Объем бункера для всасывания воздуха: 10 л

2.       Одношнековый экструдер

Диаметр: 45 мм

L/D: 30:1

Регулировка скорости: регулировка преобразования частоты

Мощность главного двигателя: 18,5 кВт

3.       Вращающаяся штамповочная головка

В нем используется высококачественная формовочная сталь, обработка нитридом, позиционирование с несколькими подшипниками для обеспечения точности вращения, спиральный проход потока для обеспечения равномерного распределения материала.

Мощность нагрева: 8 кВт

4.       Приводное устройство штамповой головки

В нем используется замедлитель с прямой связью двигателя преобразования частоты, приводимый в движение вспомогательный вал, инвертор Fuji.

Мощность двигателя: 4 кВт

5.       Оправка

В соответствии со спецификацией продукта заказчика.

6.       Устройство для отвода охлаждающей жидкости

Двигатель преобразования частоты приводит в действие тяговый вал для вытягивания сетки, инвертор Fuji.

Скорость вытягивания: 0~7 м/мин

Мощность двигателя: 1,1 кВт

Диаметр резинового рулона: 120 мм

Диаметр цилиндра: 80 мм

Рабочее давление: 0,4~0,6МПа

7.       Устройство для продольного растяжения

Он использует двигатель преобразования частоты для привода, многороликовое растяжение, инвертор Fuji.

Диаметр растягивающегося рулона: 200 ~ 300 мм

Скорость растяжения: 0~28 м/мин

Мощность двигателя предварительной вытяжки: 2,2 кВт

Мощность двигателя растяжения: 4 кВт

Мощность нагрева: 10 кВт

Диаметр цилиндра: 80 мм

Рабочее давление: 0,4~0,6МПа

8.       Устройство для намотки

Он использует двигатель преобразования частоты для привода, обмотку натяжения магнитной порошковой муфты, инвертор Fuji.

Скорость: 0~28 м/мин

Мощность двигателя: 0,75 кВт

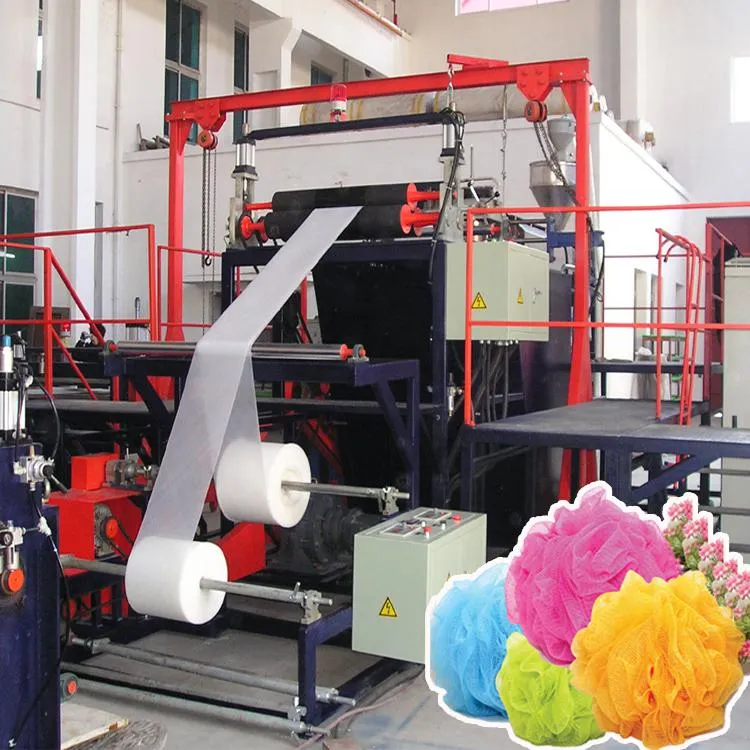

Краткое описание производственной линии

Источник питания: 380 В/50 Гц

Мощность: 90 кВт

Внешний размер: 16000×2800×2000 мм

Вес: 10000 кг

Примечание: Мощность холодильной установки, воздушного компрессора, водяного насоса и т.д. в комплект поставки не входят.

В стоимость включены пуско-наладочные работы.
