Высокоточный многопрофильный шлифовальный станок FD260
Новинка

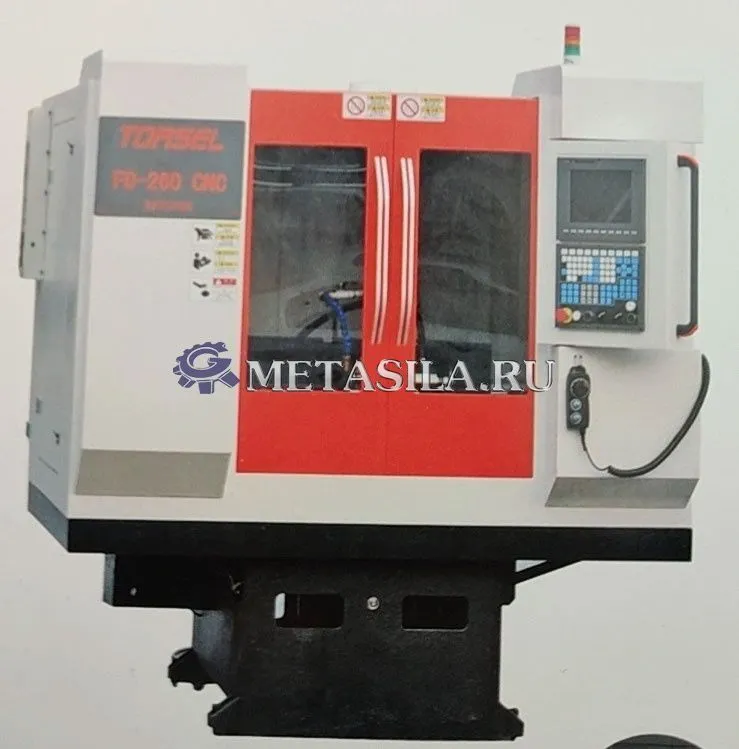

Высокоточный многопрофильный шлифовальный станок с ЧПУ FD260
| Тип: | Инструмент Шлифовальный Станок |
|---|---|
| Объект обработки: | Профильный резак |
| Абразивы: | Шлифовальный круг |
| Режим управления: | ЧПУ |
| Автоматическая оценка: | Автоматический |
| Тип цилиндрической шлифовальной машины: | Универсальный цилиндрический шлифовальный станок |

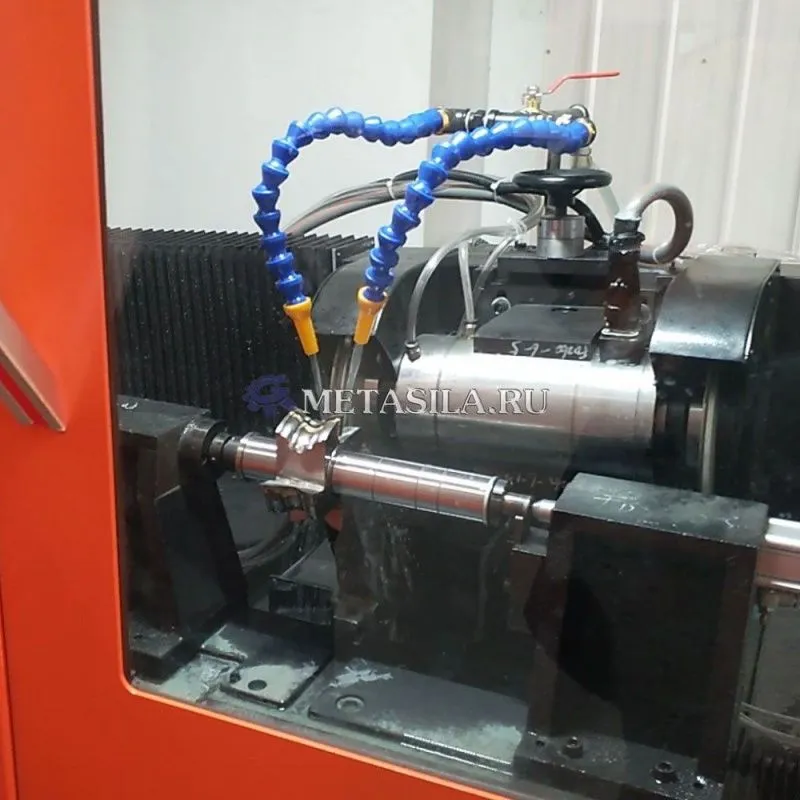

1) Используется для шлифования верхней и боковой части профильного резца.
2) Хорошая стабильность: используйте специально обработанное чугунное основание с высокой жесткостью и импортные прецизионные компоненты, чтобы гарантировать точность и стабильность машины. Длительное использование без деформации

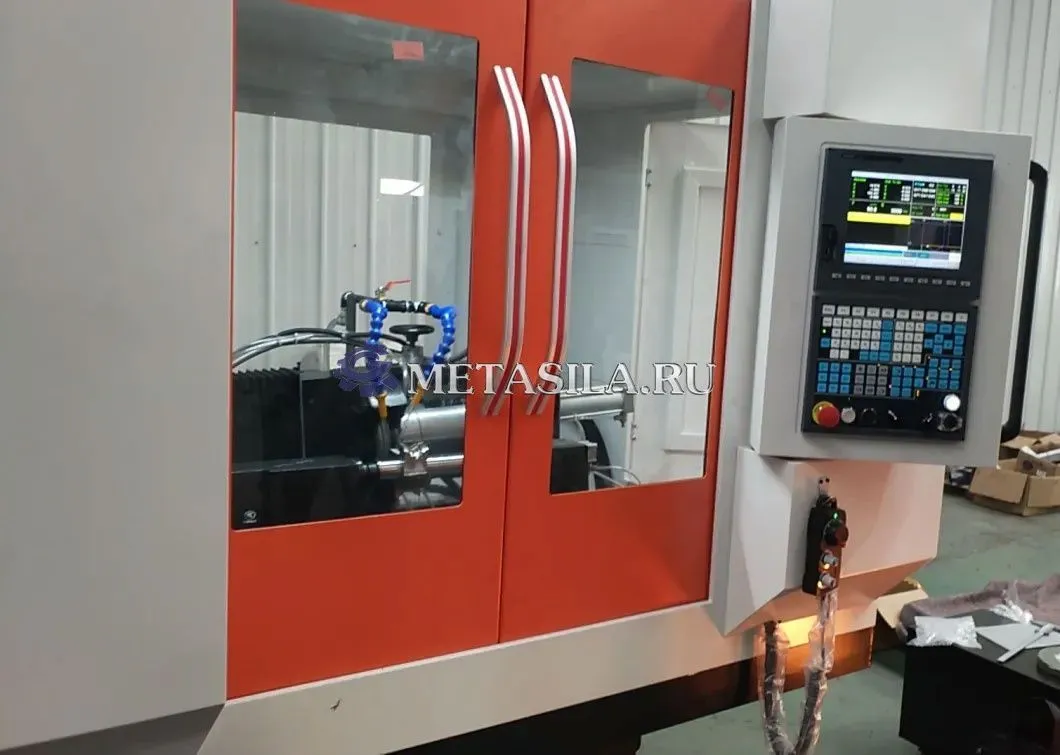

3) Простота в эксплуатации: ЧПУ с дружественной интерфейсной панелью. Машина распознает чертежи САПР и генерирует код G. После ввода необходимых параметров машина автоматически завершает работу.
4) Высокая точность: точность <0,02 мм. Идеальная шлифовальная поверхность Ra0.4um
2. Параметры станка
| длина фрезы | 1-300 мм |
| диаметр фрезы | 50-220 мм |
| размер шлифовального круга | 220-250 * 60 * (2-5) мм |
| Скорость колеса | 1000-4000 об / мин |
| угол поворота шпинделя | -6 ° ~ 6 ° |
| точность | <0,02 мм |
| Входное напряжение | 380 В / 50 Гц (220 В / 60 Гц) |
| мощность | 5кВт |
| Габаритные размеры | 1950 X1800 X2050 мм |
Станок для заточки формовочных ножей // Станок для изготовления профильных ножей // Профильные станки (FD260)
Тип цилиндрической шлифовальной машины: Торцевая цилиндрическая шлифовальная машинаАвтоматическая оценка: Автоматический
Режим управления: ЧПУ
Тип цилиндрической шлифовальной машины: Торцевая цилиндрическая шлифовальная машина
Автоматическая оценка: Автоматический
Режим управления: ЧПУ
Абразивы: Шлифовальный круг
Объект обработки: Шлифовка профильных ножей
Тип: Инструмент Шлифовальный Станок
Длина лезвия: 1-300 мм
Диаметр резцов: 50-220 мм
Оси: 4-осевой серводвигатель
Транспортный пакет: Полиэтиленовый пакет + деревянная коробка
Спецификация: 1950 * 1800 * 2050 мм
Шлифовальный станок для формовочных ножей с ЧПУ
Данная модель предназначена для шлифовки и изготовления формовочных ножей, точность контролируется ниже: 0,02 мм. 7 * Доступно 24 часа работы. 4-осевой шлифовальный станок FD260 с сервоприводом и ЧПУ предназначен для грубого и точного шлифования практически любой геометрии зуба за один цикл. Удобная система управления с инновационным многофункциональным маховиком.Область применения: Шлифовка и производство профильных фрез / формовочных ножей.

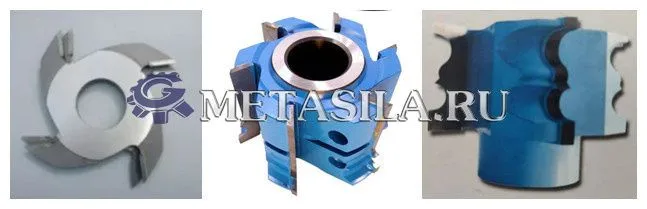

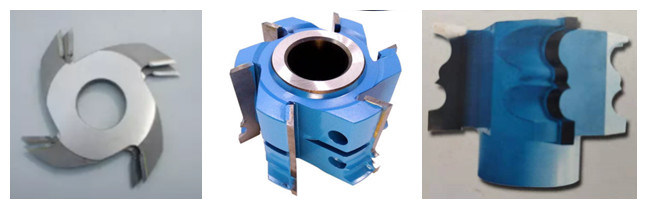

Может обрабатывать различные формовочные ножи и профильные ножи.
.jpg)
Особенности и преимущества шлифовального оборудования
1. Высокая производительность и эффективностьЭтот управляемый ЧПУ 4-осевой станок для обработки ножевых ножей с сервоприводом полностью управляется дружественным интерфейсом оператора, цикл обработки угла может быть шлифованием в одной установке. 1 рабочий может работать с 6-12 единицами одновременно, 7 * 24 часа работает без Фрезы для массового профиля с одинаковыми техническими характеристиками обрабатываются одновременно.
Таким образом, этот станок используется для повышения конкурентоспособности профильных фрез и повышения производительности и эффективности.

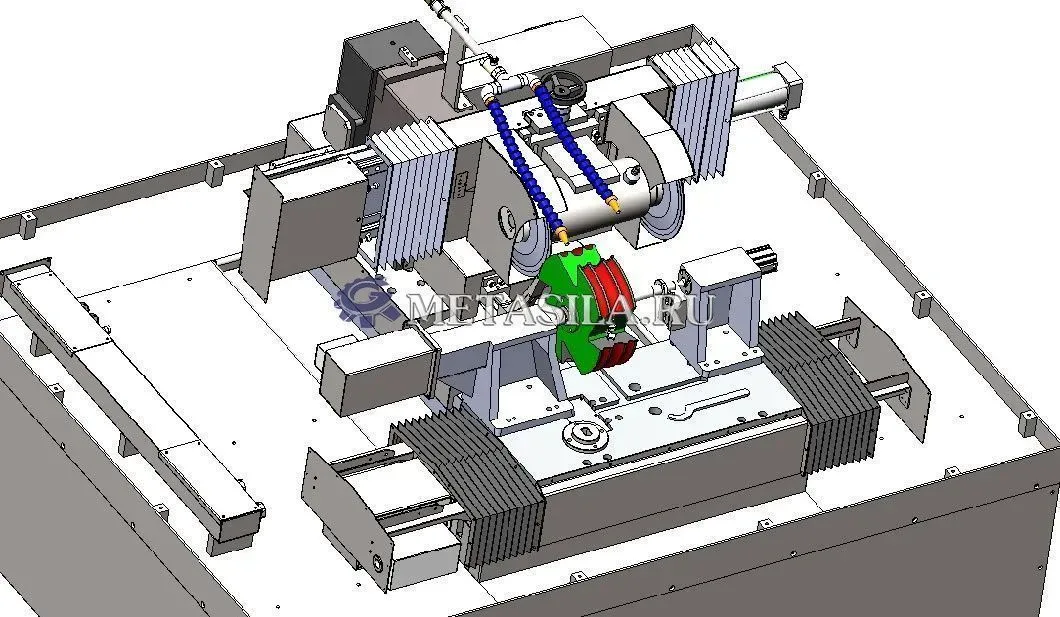

2. Двойная конструкция шлифовального круга
Установленные вместе крупнозернистый шлифовальный круг и мелкозернистый круг можно свободно переключать, шлифовальный круг для острых углов также доступен для профилей с острыми углами.
3. Полностью автоматическая работа , параметризованный интерфейс.
4. Экономьте затраты на рабочую силу
Когда машины правильно установлены, оператор загружает и выгружает только профильные инструменты, 1 оператор может одновременно обслуживать от 6 до 15 станков.
Параметры:
Длина фрезы (мм) 1-300
Диаметр фрезы (мм) 50-220
Шлифовальный круг (ммО 220 ~ 250 * 60 * (2 * 5)
Боковой угол сброса (°) -6'6
Скорость колеса (об / мин) 1000-4000
Эффективность шлифования под углом торца (с / наконечник) 4.5
Точность (мм) <0,02
Мощность (кВт) 5
Габаритные размеры (мм) 1950*1800*2050
Вес (кг) 2000 г.
Высокопроизводительный и эффективный шлифовальный станок FD260 контролирует точность шлифования: <0,025 мм, эффективность шлифования: 4-20 сек на наконечник, верхнее и торцевое шлифование можно выполнять за одну установку.
