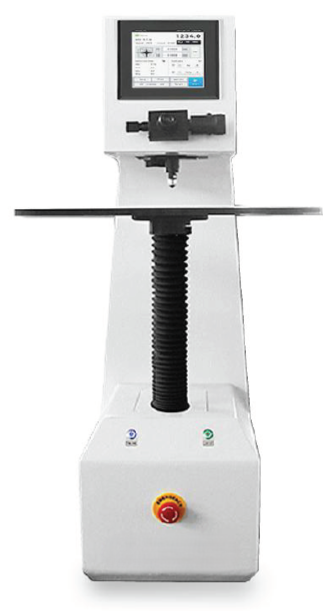

Автоматический твердомер Бринелля, модель AT3000
Автоматический твердомер Бринелля, модель AT3000
Автоматический твердомер Бринелля
Сенсорный экран.
Автоматическое перемещение по оси Z (автоподъем/опускание).
Автоматическое управление давлением (нагрузкой) с обратной связью (замкнутый контур).
Автоматическое приложение нагрузки (автоматический цикл нагружения).
Описание продукта:
1. Прибор использует электронное нагружение и высокоточный датчик, оснащён уникальной системой управления с обратной связью (замкнутым контуром), которая автоматически компенсирует каждое усилие.
2. Дизайн корпуса в итальянском стиле, большое пространство для образцов — позволяет размещать крупногабаритные детали.
3. Широкий диапазон испытательных нагрузок: от 62,5 до 3000 кгс, 10 шкал Бринелля, которые могут быть настроены пользователем.
4. Автоматическая револьверная головка, автоматическая нагрузка, автоматическая разгрузка — не требуется ручная фокусировка после нагружения.
5. Автоматический подъём по оси Z. После установки образца нажмите кнопку «Тест» — образец автоматически поднимается и начинает нагружаться при контакте с индентором. После автоматической разгрузки револьверная головка автоматически поворачивается в измерительную позицию, ось Z автоматически фокусируется на фокальной плоскости, и начинается процесс измерения.
6. Конструкция окуляра с цифровым энкодером измеряет значения D1 и D2. ЖК-дисплей напрямую отображает значение твёрдости, а также значения D1 и D2.
7. Возможна калибровка по стандартным блокам твёрдости или по шкалам длины.
8. Испытательное усилие может быть автоматически скорректировано с помощью стандартного динамометра.
9. Поддерживается конвертация значений между шкалами Роквелла и Виккерса.
10. Интерфейс с сенсорным экраном — прост в эксплуатации, позволяет вводить данные об образцах, операторе и другую информацию.
11. Данные напрямую сохраняются на USB-флешку в формате EXCEL, что удобно для редактирования и обработки.
Технические параметры:
|
Параметр |
Значение |
|
Шкалы твердости по Бринеллю |
HBW2.5/62.5, HBW2.5/187.5, HBW5/62.5, HBW5/125, HBW5/250, HBW5/750, HBW10/100, HBW10/250, HBW10/500, HBW10/1000, HBW10/1500, HBW10/3000 |
|
Испытательное усилие (кгс) |
62,5 (612,9 Н), 100 (980,7 Н), 125 (1226 Н), 187,5 (1839 Н), 250 (2452 Н), 500 (4903 Н), 750 (7355 Н), 1000 (8907 Н), 1500 (14710 Н), 3000 (29420 Н) |
|
Стандарты |
BS EN 6506, ISO 6506, ASTM E10, GB/T 231 |
|
Точность испытательного усилия |
62,5 ~ 250 кгс ≤ 1%; 500 ~ 3000 кгс ≤ 0,5% |
|
Разрешение измерительного устройства |
0,1 мкм |
|
Разрешение по твердости |
0,1 HBW |
|
Диапазон измерений |
3,18–653 HBW |
|
Время выдержки нагрузки |
0–99 с |
|
Индентор и объектив |
Автоматическое переключение |
|
Макс. допустимая высота образца |
350 мм |
|
Расстояние от индентора до стенки |
250 мм |
|
Габаритные размеры |
700 × 340 × 970 мм |
|
Вес |
160 кг |
|
Электропитание |
AC 220 В ± 5%, 50–60 Гц |
Стандартная комплектация:
|
Наименование |
Кол-во |
Наименование |
Кол-во |
|
Основной блок (станок) |
1 шт. |
Цифровой измерительный окуляр |
1 шт. |
|
Большая плоская наковальня |
1 шт. |
Кабель питания |
1 шт. |
|
Малая плоская наковальня |
1 шт. |
Руководство пользователя |
1 экз. |
|
V-образная наковальня |
1 шт. |
|
|
|
Твердосплавные инденторы (шарики): Ø 2,5 мм, Ø 5 мм, Ø 10 мм |
по 1 шт. каждого |
|
|
|
Эталонный блок твердости Бринелля |
3 шт. |
|
|
В стоимость не включены пуско-наладочные работы.
