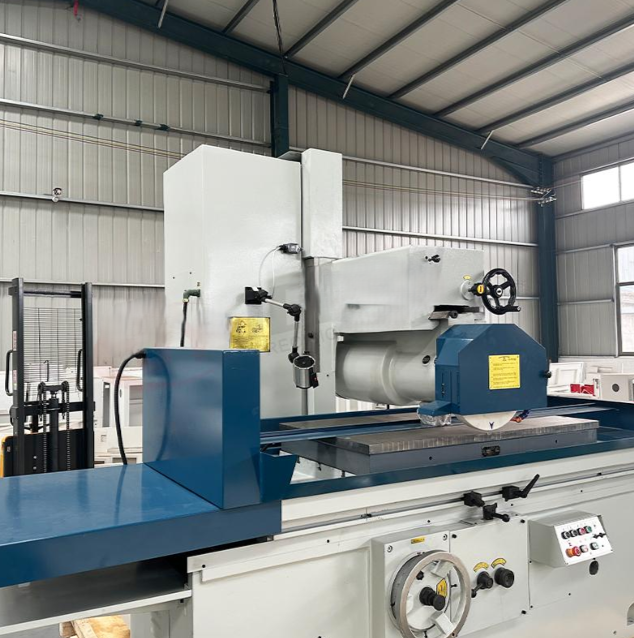

Шлифовальный станок с магнитным столом, модель NB-Z2

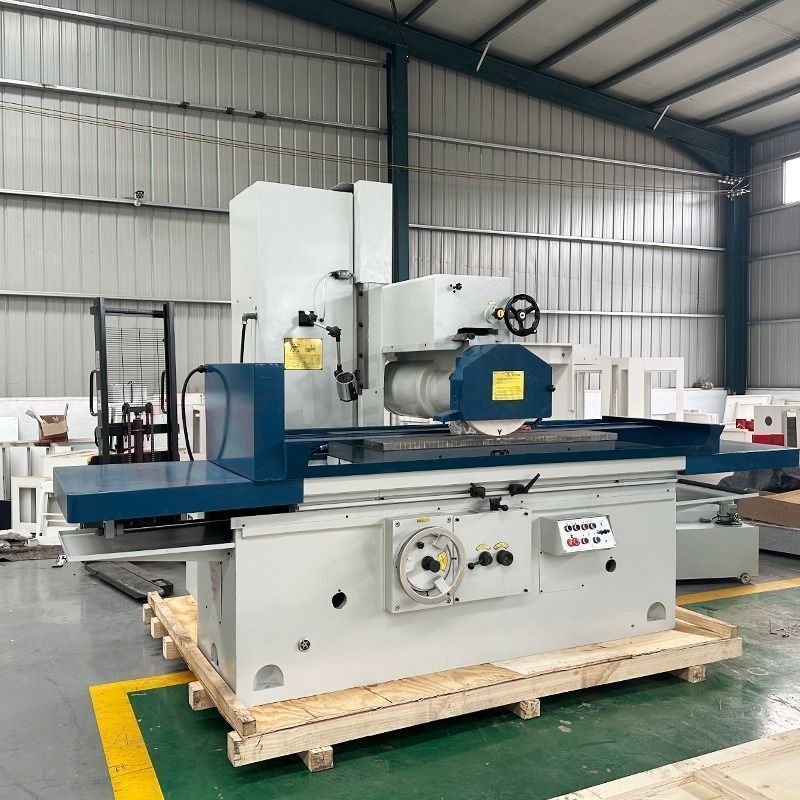

Шлифовальный станок с магнитным столом, модель NB-Z2
Плоскошлифовальный станок обеспечивает периферийное или боковое шлифование
заготовок с помощью шлифовального круга, а также возможность закрепления заготовки на рабочем столе или с помощью магнитного зажима.
Совместимые материалы включают сталь, чугун и цветные металлы. Продольное перемещение станка может осуществляться вручную. В дополнение к ручной подаче, вертикальная ось шлифовальной головки оснащена электрическим механизмом быстрого подъема, который снижает нагрузку на оператора и повышает производительность.
Как вертикальные, так и горизонтальные направляющие оснащены мягкими лентами с покрытием из ПТФЭ, что обеспечивает отличную износостойкость, низкое энергопотребление и высокую скорость отклика. Благодаря плавному движению, точному управлению, надежной работе и бесшумности этот станок особенно подходит для шлифования плоских металлических заготовок.
Технические характеристики:
Размер рабочего стола - 500 × 2000 мм
Макс. размер шлифования (Д×Ш×В) - 500 × 2000 × 600 мм
Продольное перемещение стола (гидравлика) - 200-2100 мм
Скорость стола (бесступенчатая) - 3-25 м/мин
Количество и ширина Т-образных пазов стола - 3 × 18 мм
Грузоподъемность стола (с магнитной плитой) - 1600 кг
Размер магнитной плиты - 500 × 2000 мм
Макс. поперечное перемещение шлифовальной бабки - 550 мм
Поперечная подача бабки (бесступ., непрерывная) - 0.8-3 мм/мин
Поперечная подача бабки (бесступ., прерывистая) - 3-25 мм/ход
Цена деления вертикального маховика - 0.01 мм
Вертикальная подача за оборот маховика - 0.5 мм
Размер шлифовального круга - 400 × 50 × 203 мм
Суммарная мощность электрооборудования - 20 КВА
Мощность двигателя шлифовального круга - 7.5 кВт
Скорость вращения шлифовального круга - 1440 об/мин
Параллельность обработанной поверхности к базовой - 300:0.008 мм
Шероховатость обработанной поверхности - Ra 0.63 мкм
Габариты станка - 5500 × 1875 × 2400 мм
Вес станка - 6300 кг
Комплектующие и оснастка станка:
|
№ |
Наименование |
Характеристики |
Кол-во |
Примечания |
|
1 |
Система охлаждения |
1 компл. |
Установлена на станке |
|
|
2 |
Магнитная плита |
Стандартная комплектация |
1 шт. |
Установлена на станке |
|
3 |
Шлифовальный круг |
1 шт. |
Установлен на станке |
|
|
4 |
Фланец для крепления круга |
1 компл. |
Установлен на станке |
|
|
5 |
Параллельные подкладки (упоры) |
3 шт. |
||
|
6 |
Балансировочный вал |
1 шт. |
||
|
7 |
Балансировочная рама (опора) |
1 шт. |
||
|
8 |
Балансировочный груз |
3 шт. |
Установлены на фланце |
|
|
9 |
Державка для алмазного карандаша (правка) |
1 шт. |
Модель этого станка оснащена электромагнитным всасывающим столом, который использует магнитное притяжение для фиксации заготовки. Поэтому дополнительных зажимов и креплений он не требует.
В стоимость включены пуско-наладочные работы.
