Производственный поток:

Загрузка сырья → вертикальное складывание → смачивание ткани → резка ткани → подсчет и укладка ткани → доставка ткани → Печать даты пленки, штамповка и

маркировка → упаковка ткани → полностью автоматическое нанесение пластиковой крышки

Тип продукта: детские влажные салфетки; бытовые влажные салфетки (30-120 шт./упак.)

Технические характеристики:

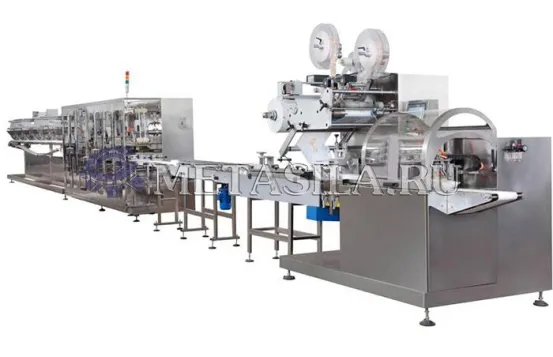

Эта машина использует полный сервопривод и систему управления PLC для работы. Линия состоит из устройства загрузки сырья, натяжного устройства, складного устройства, автоматической системы смачивания, автоматического счетного устройства и устройства для разрезания, устройства для печати и штамповки, устройства для маркировки, устройства для упаковки и ластовицы, полностью автоматической пластиковой крышки для готовой продукции.

Крышка машины и основные запасные части сделаны из  нержавеющая сталь.

Эта автоматическая линия, поэтому готовый продукт соответствует гигиеническим стандартам.

Складное устройство специально разработано для того, чтобы сделать возможными различные способы складывания. Это умно и быстро.

Основные технические параметры:

Подходящий материал: нетканый материал из спанлейса, нетканые материалы горячей прокатки, бумага с воздушной прокладкой.

Упаковочная пленка: OPP / PE, PET / PE, PET / AL / PE.

Плотность сырья 40-80 г /м2.

Производительность: 3500-4800 шт /мин (25-60 мешков).

Способ складывания типа: “Z”, “W”, ”C” (всплывающий и не всплывающий).

Размер изделия (в разложенном виде): (110-200) x (170-250) (ММ) (ДхШ) (Можно изменять).

Размер изделия (в сложенном виде): (110-200) x (90-110) (ММ) (ДхШ) (Можно изменять).

Электрический источник: AC380V 50/60 Гц.

Мощность 15 кВт.

Размер машины 12200mmX2450mmX2200mm (Д×Ш× В).

Вес машины 5000 кг.

Система смачивания

Один резервуар для воды из нержавеющей стали с мешалкой (предустановленный полностью автоматический непрерывный  и система кругового перемешивания); + один расходомер = количество распыляемой жидкости можно регулировать

Система управления:

Запрограммированная полностью автоматическая система управления ПЛК; Частотный контроль скорости.

Перфорационная система синхронный роторный резак.

Автоматический подсчет счетной системы (настройка интерфейса управления).

Устройство для загрузки материала: 2 держателя, разрезанные на 12 полос, автоматический регулятор натяжения.

Характер системы складной машины

1.      Устройство для разрезания

Режущее лезвие для регулирования давления воздуха.

2.      Устройство для загрузки ткани

Загрузочное устройство для сырья с системой управления воздушным цилиндром.

3.      Стандартная система складывания

Классические и простые складные устройства, предназначенные для всплывающих и не всплывающих версий салфеток (N складок)

4.      Система натяжения и вытягивания

Натяжной узел изготовлен из ролика из нержавеющей стали с пищевыми ремнями.

5.      Система онлайн-ставок

Использует регулируемую систему увлажнения в режиме онлайн-распыления

для увлажнения тканей (расходомеры и краны для регулирования).

6.      Безопасные двери для эксплуатации

Безопасные двери для эксплуатации.

7.      Резервуар для воды для хранения и смешивания раствора

Два комплекта 400-литрового резервуара для воды.

Резервуар для воды из нержавеющей стали с мешалкой.

Характер системы упаковочной машины:

1.      Устройство для печати партии/данных

Автоматическое печатающее устройство для данных MFG/EXP.

Различные печатные буквы доступны на выбор.

2.      Пробивное устройство

Автоматический и прочный перфоратор для открывания «рта».

Размер пробивного устройства может быть настроен в соответствии с различными

размерами упаковки. Лезвие может быть повторно использовано в течение как минимум 2 ~ 3 лет срока службы.

3.      Автоматическая система маркировки

Приводимый в действие датчиком этикетировочный блок для повторно закрываемой этикетки.

Двойная система маркировки является дополнительной.

4.      Ластовица/угловой вставной узел

Угловой вставной блок обеспечивает плотную и компактную упаковку продуктов с красивым внешним видом.

5.      Устройство для формирования гибкого мешка.

Устройство для формирования пакетов спроектировано таким образом, чтобы быть гибким и легко регулируемым. Эта упаковочная машина может производить салфетки по 30 ~ 120 шт./упак.

Полностью автоматическая машина для нанесения влажных салфеток на крышку.

Производственный процесс:

Маркировка – доставка – захват крышки – приклеивание.

Машина аппликатора крышки робота использована для того чтобы закончить клеить, вставить крышку, обрабатывать в положении ярлыка мешков влажных салфеток, вместо большого количества ручного труда, улучшает эффективность работы, скорость наклеивать крышку 50 – 70 шт/мин.

Скорость: 50-70 штук / мин, скорость зависит от размера и формы крышки.

Повторяемость：

Верхняя и нижняя точность 1 мм, левая и правая точность 2 мм, определение цвета и формы и нахождение на этикетке.

Размер машины: 3736mmX1300mmX2100mm (ДхШхВ).

Мощность 3 фазы, 380 В пять линий, мощность: 10 кВА.

Потребляемая мощность: рабочая мощность не более 3 кВт, режим ожидания не

более 1,5 кВт.

Сжатый воздух: давление 0,6-0,8 МПа.

Адаптировать размеры крышки: Длина 50-200 мм, ширина 50-120 мм, высота 2-10 мм.

Адаптировать размеры салфеток: Длина 50-300 мм, ширина 50-200 мм, высота 20-120 мм.

Система автоматического управления с предустановленным режимом управления.

Конфигурация: серводвигатели.

Операционная система: Система управления Panasonic.
