Разматывание 1 комплект

Направляющий ролик для выравнивания 1 комплект

9 Роликов для выравнивания. Гидравлическая пробивка отверстий. 1 комплект

Стол для транспортировки панелей 1 комплект

Фотоэлектрический выключатель 1 комплект

Роликовый направляющий стол 1 набор

Станция для формовки рулонов 1 комплект

Система Управления Плк И Источник Питания 1 набор

Технические характеристики:

Вся производственная линия стабильна в работе, мы спроектировали станок с предварительной резкой, материал будет обрезаться перед формованием рулона и вместе с пробивкой отверстий.

Таким образом, можно повысить скорость станка и сэкономить затраты на гидравлическое режущее устройство, а также машина будет занимать меньше места.

Описание

Рабочий цикл:

Разматывание => Направляющий ролик для выравнивания => 9 роликов для выравнивания => гидравлическая пробивка отверстий =>Стол для транспортировки панелей => Быстрая подача листов => Фотоэлектрический переключатель => Направляющий стол для роликов => 15 станций для формирования рулонов => Стол для поддержки готовой продукции

Технические параметры:

Материал: Углеродистая сталь, холоднокатаная сталь, оцинкованная сталь

Толщина 2,5-4 мм

Ширина подачи 490 мм

Ширина крышки 312 мм

Внутренний диаметр рулона 508 мм

Грузоподъемность 10 тонн

Оснащен электрическими деталями всемирно известного бренда "Schneider", что обеспечивает большую безопасность и надежность.

Быстрое торможение, более безопасное.

Необходим для оборудования источник сжатого воздуха (не входит в стоимость).

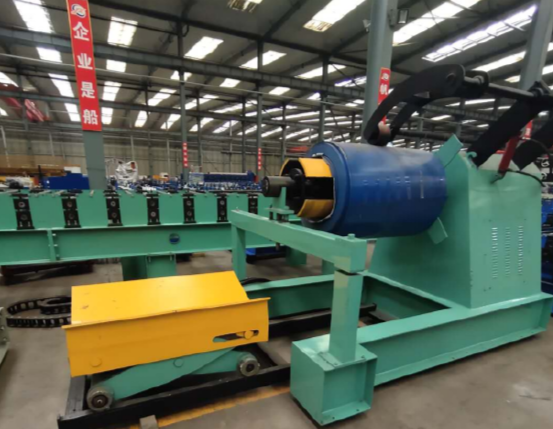

Четырехрычажное раздвижное устройство со скользящим блоком может обеспечить более мощное усилие для фиксации катушки, синхронное действие позволяет избежать деформации катушки.

Блок, установленный на кронштейнах, подходит для катушек с большим внутренним диаметром.

Масляная трубка соединена с линией подачи масла, что обеспечивает внешний вид и более безопасную эксплуатацию.

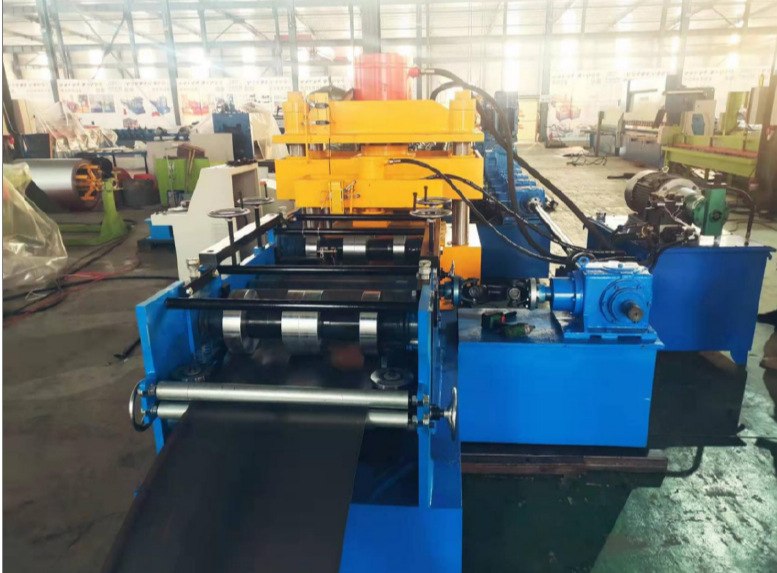

Направляющий ролик для выравнивания

4 ролика с обеих сторон регулируют подачу сырья, чтобы сырье не перемещалось влево и вправо, вверх и вниз, и регулируются с помощью винта.

Машина для выравнивания с 9 роликами.

Диаметр ролика составляет 117 мм,

твердость материала - 40Cr HRC при 48-52 градусах,

ширина стола поставщика - 600 мм,

толщина плоской панели - 2-4 мм,

мощность двигателя - 15 кВт,

редуктор K97,

скорость перемещения рычага - 15-22 м/мин.

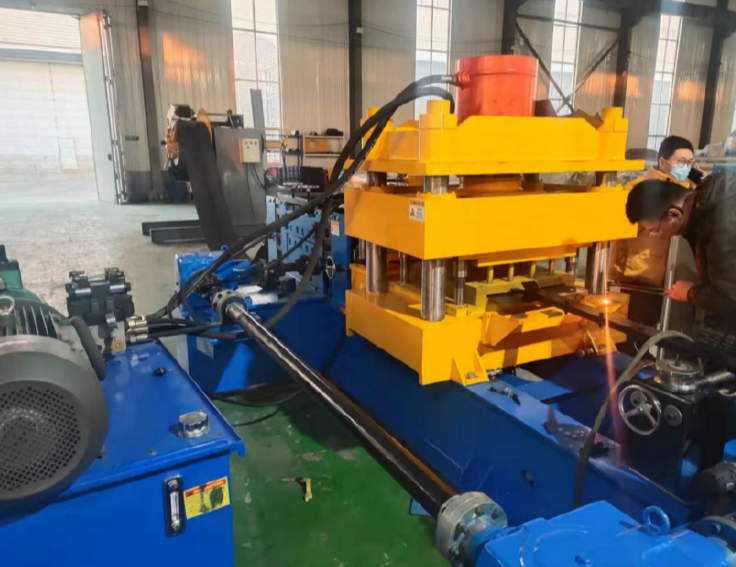

Гидравлический пресс грузоподъемностью 250 т

Мощность гидравлического двигателя: 22 кВт

Материал штамповочной головки и формы для резки: Cr12mov

Гидравлическая штамповка и гидравлическая резка

Материал Cr12, закаленный до температуры 58 - 62°

Бесконтактный фотоэлектрический переключатель хода

Резка после штамповки. Разрежьте лист после формирования рулона на требуемую длину

Измерение длины. Автоматическое измерение длины

Штамповка и резка объединяются в одном устройстве, и оба процесса завершаются одновременно.

Простота настройки и более высокая точность.

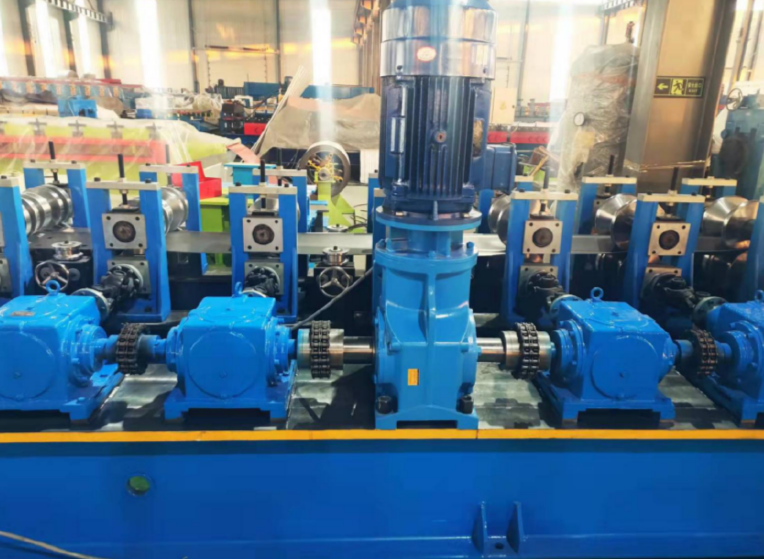

Валкоформовочный станок

Материал валков GCr15 (HRC 55 C-60C)

Мощность главного двигателя 22 кВт" 2

Роликовая станция 15 роликовых станций

Скорость формования валков D-12 м/мин

скорость прокатки (15-20 м/мин), примерно 2-2,5 шт панели ограждения длиной 4320 мм.

Высота материала: 90 мм материал основного ролика Gcr15 (HRC55-60)

Система управления ПЛК

Марка ПЛК Siemens

Сенсорный экран марки Siemens

Используется ПЛК, датчик, сенсорная панель Delta / Siemens для обеспечения высокой скорости, стабильности, точности и срока службы.

Другие электрические элементы - Delta / Siemens.

Оснащен подвижным переключателем, воздушным выключателем, радиатором, трансформатором и защитой от утечки электроэнергии для удобства и безопасности эксплуатации.

Система управления с помощью ПЛК обеспечивает высокую точность регулирования длины.

Передняя панель с интерфейсом оператора, кнопочной панелью, управлением и индикаторами.

Опорный стол. Длина 5 м со сваренной квадратной трубой

В стоимость включены пуско-наладочные работы
