Примечание: производство 4 изделий композитной арматуры одновременно

Данная линия в основном используется для производства стеклопластиковых анкерных стержней и композитной арматуры различных спецификаций. Линия может автоматически выполнять разделение нитей, пропитку, предварительное формование, намотку, нагревание и отверждение, протяжку, резку на заданную длину и намотку в рулоны.

Структура и принцип работы:

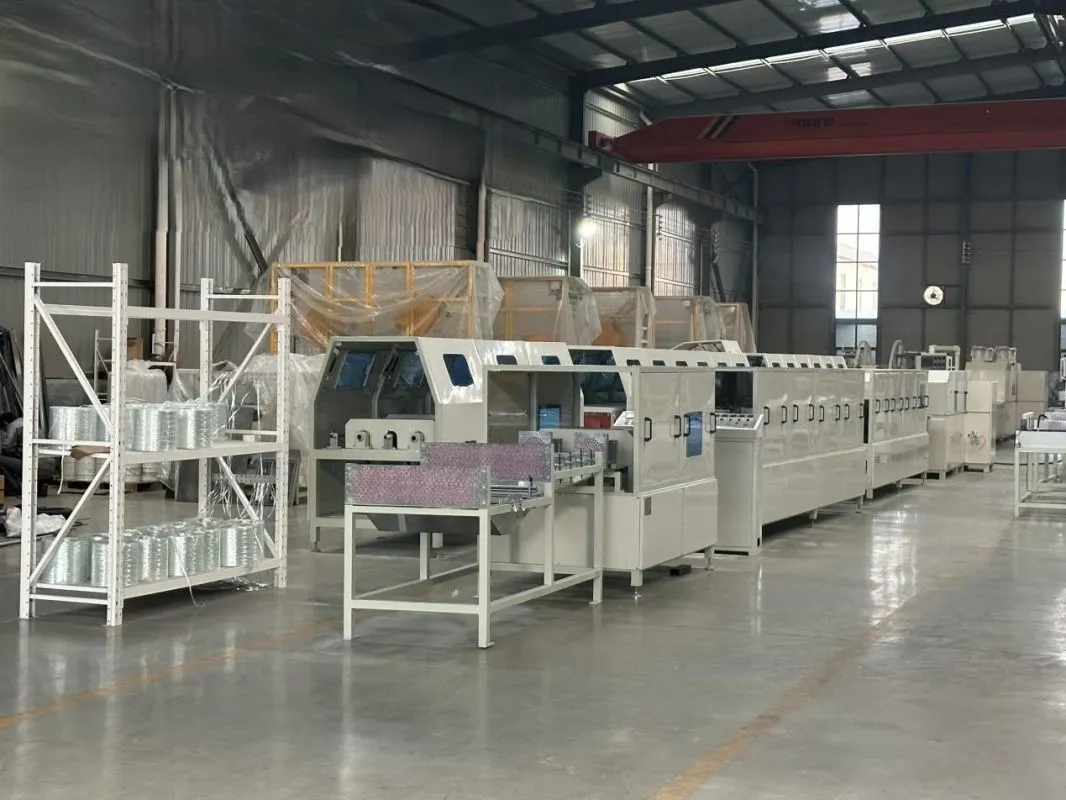

Данная линия в основном состоит из шпалеры (стойки для бобин), пропиточной ванны, намоточной машины, печи (шкафа отверждения), тянущей машины, отрезной пилы и накопительного устройства.

Шпалера (стойка для бобин): Размещение бобин с ровингом. Разборная конструкция, удобный монтаж.

Пропиточная ванна: Сварная конструкция из нержавеющей стали. Внутри установлен прижимной валик, обеспечивающий полную пропитку ровинга смолой.

Намоточное устройство: Привод осуществляется через зубчатую передачу, которая вращает нитеводитель вокруг изделия, формируя резьбу (насечку). Используется частотно-регулируемый привод с бесступенчатой регулировкой скорости вращения.

Печь (шкаф отверждения): Оснащена нагревательными элементами из нержавеющей стали и интеллектуальным контроллером температуры. Нагревательная камера имеет разъемную конструкцию, что позволяет легко открывать её для удаления капель смолы. Внутренняя полость заполнена теплоизоляционным материалом.

Автоматическая отрезная машина с системой синхронизации: Позволяет выполнять резку стеклопластиковой арматуры на заданную длину непосредственно на линии производства.

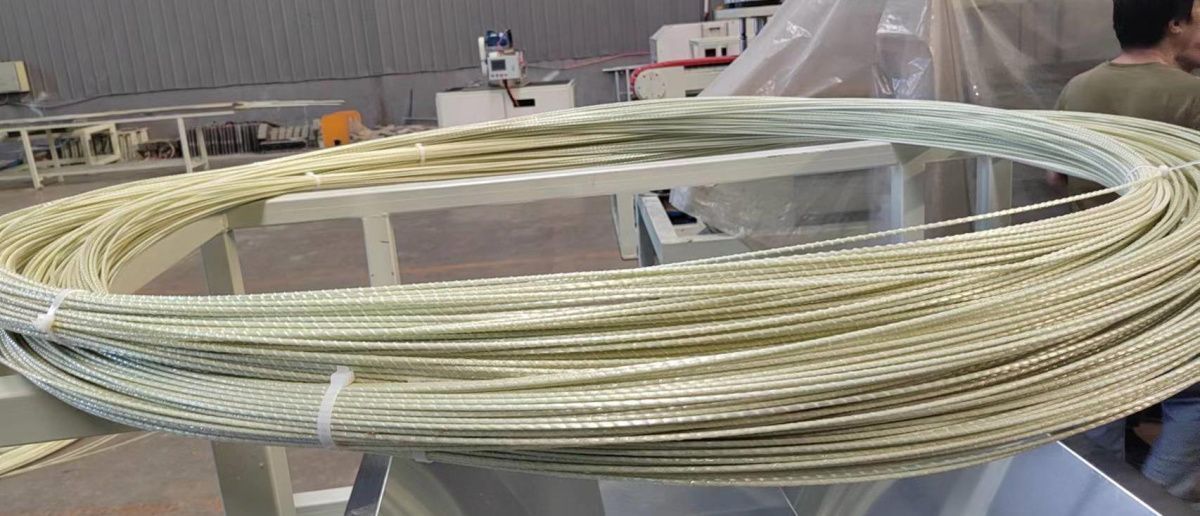

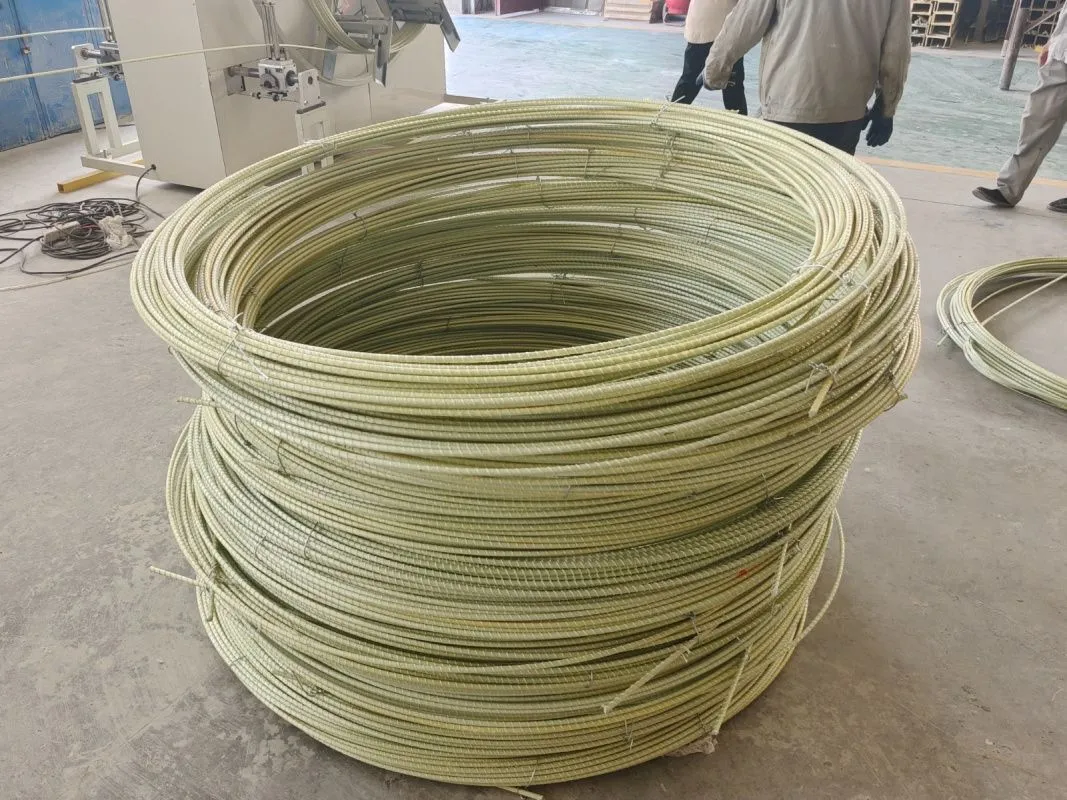

Намоточная машина (приемное устройство): Позволяет выполнять намотку в рулоны композитной арматуры диаметром до 12 мм.

Технические параметры компонентов линии

Шпалера (стойка для бобин): 2000 мм × 600 мм × 2000 мм — 4 комплекта

Вместимость бобин: 70–100 шт. / 5 ярусов

Габаритные размеры: 2 м (Д) × 0,6 м (Ш) × 2 м (В)

Пропиточная ванна (резервуар для смолы): 1 ярус — 1 комплект

Количество ванн: 1

Размеры ванны: 1030 × 800 × 150 мм

Материал ванны: нержавеющая сталь

Вместимость смолы: примерно 50 кг

Размеры рамы ванны: 1610 × 820 × 1100 мм

Печь (шкаф отверждения), включая намоточное устройство — 1 комплект

Диапазон диаметров производимой стеклопластиковой арматуры: Φ6–20 мм

Одновременное производство 4 стеклопластиковых арматурных стержней

Мощность: 56 кВт

Габаритные размеры: 12000 × 1400 × 1700 мм

Скорость вращения: частотное регулирование (инверторное управление)

Участок охлаждения

Водяное охлаждение + воздушное охлаждение

Длина 2000 × Ширина 1200 × Высота 1120 мм

Водяное охлаждение осуществляется с помощью циркуляционной воды

Мощность двигателя циркуляционного насоса: 100 Вт

Материал водяного бака: нержавеющая сталь

Автоматическая отрезная машина

Мощность резания: 3 кВт

Пылеудаление: водяное распыление (очистка водой)

Максимальный размер поперечного сечения реза: 600 × 100 мм

Скорость вращения пильного диска: 1400 об/мин

Диаметр пильного диска: φ300 / φ50 мм

Режим резки: автоматический / ручной

Ход синхронизированной резки: 700 мм

Габаритные размеры: 1850 × 1250 × 1510 мм

Накопительный стеллаж для готовой продукции: 1 комплект

Длина 6000 мм

Ширина 900 мм

Материал опорной плиты: нержавеющая сталь

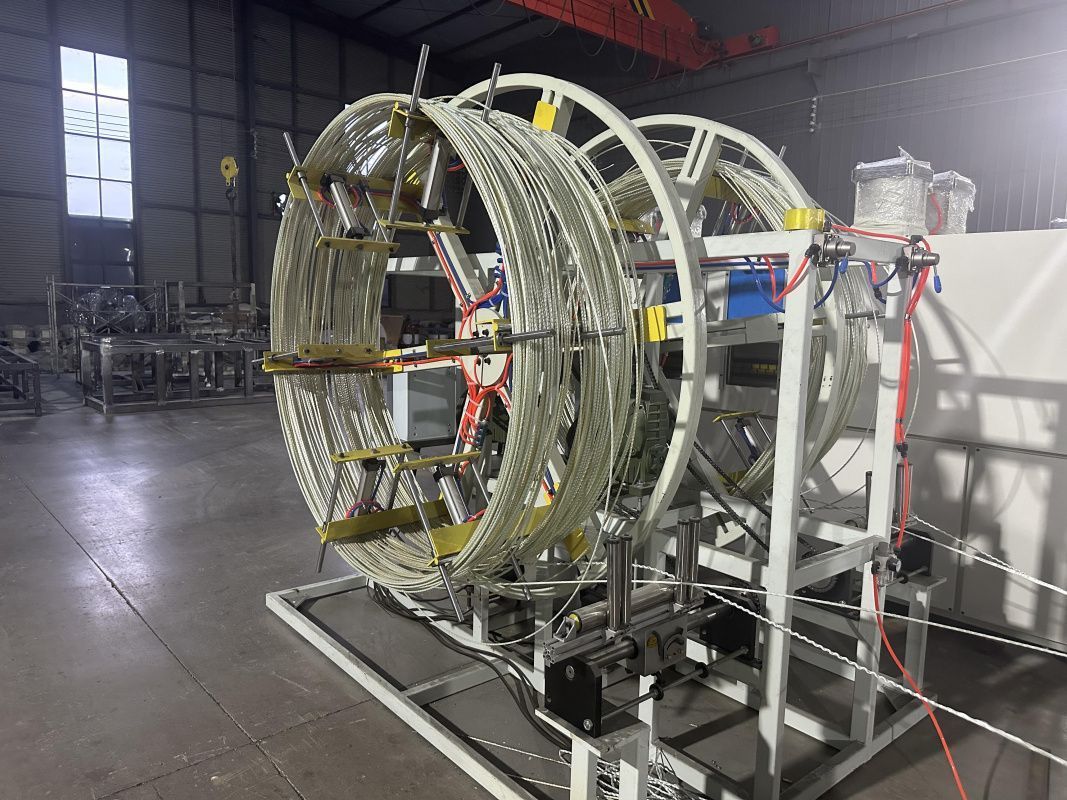

Намоточная машина (приемное устройство)

Оснащена моментным двигателем и регулятором скорости

Скорость намотки синхронизирована с тянущей машиной (протяжным устройством)

В стоимость включены пуско-наладочные работы
