Примечания: необходимо предоставить чертежи поддонов (для завода).

1 Автоматический блок подачи

Механический блочный питатель

Пространство 3*2.8*2.9 мм

Размер блока 60-200 мм

Автоматическая подача

Отдельная система управления ПЛК

Один оператор

Мощность: 6,25 кВт

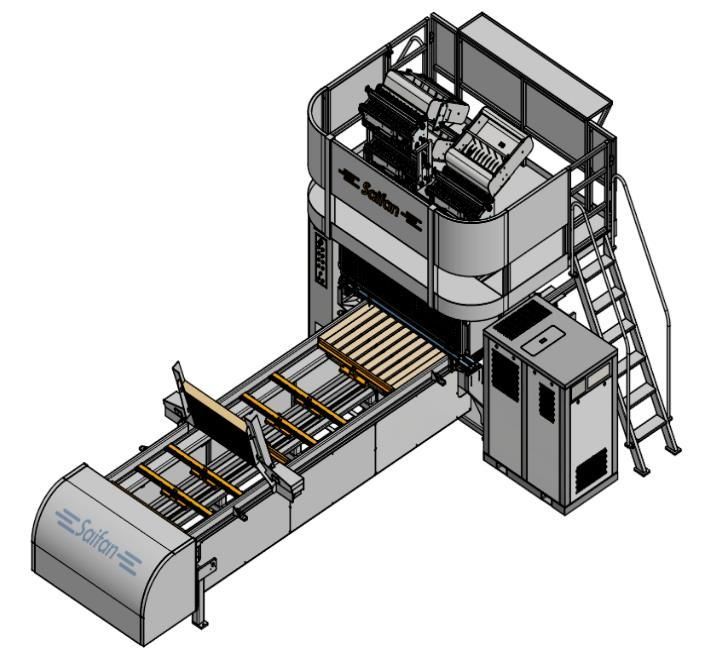

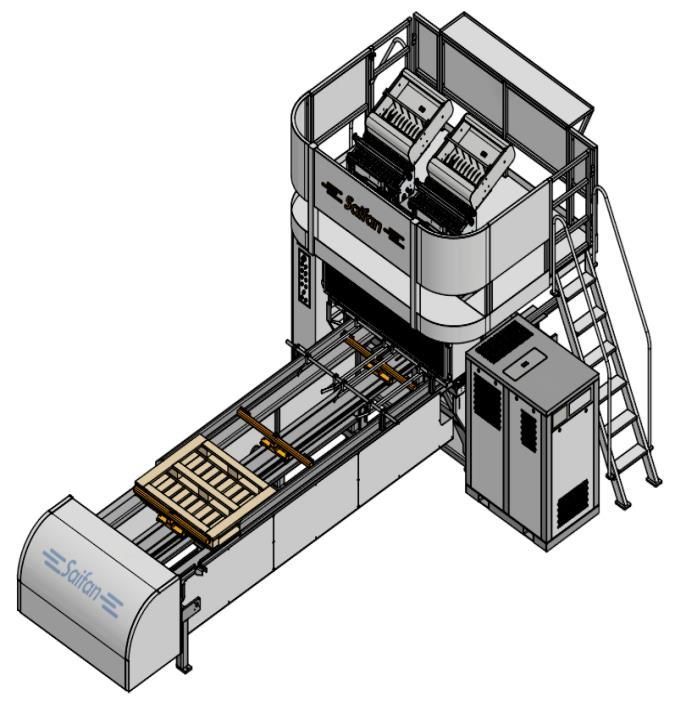

2 1 – я Гидравлическая забивная головка

Пространство 7.2*5.2*3.5 м

Длина поддона 800-1500мм

Ширина поддона 800-1500мм

Высота поддона 80-160 мм

Производительность 4-6шт/мин

Отдельная система управления ПЛК

коробка для гвоздей 3шт * 12 направляющих для гвоздей

Пистолет для забивания гвоздей 2 * 18шт

Пресс форма 1 комплект

Мощность: 33,00 кВт

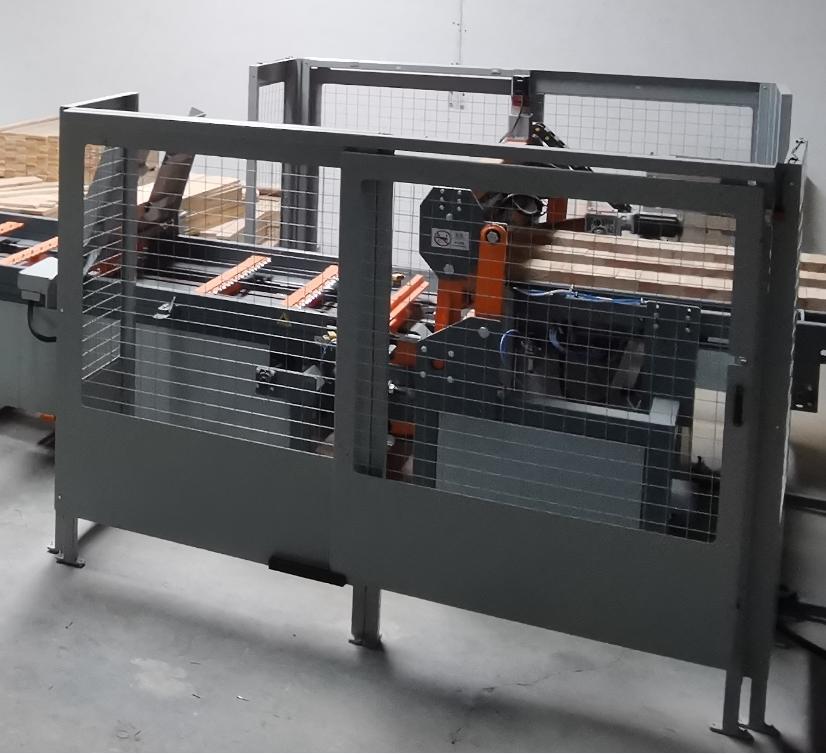

3 Защитный кожух для № 1 и № 4

С предохранительным выключателем

4 1-й поворот на 180°

Пространство 3,8* 2,65* 3 м

Длина поддона 800-1500мм

Ширина поддона 800-1500мм

Производительность 4-6шт/мин

Мощность: 4,00 кВт

5 2-я гидравлическая забивная головка

Пространство 7.2*5.1*3.5 м

Длина поддона 800-1500мм

Ширина поддона 800-1500мм

Высота поддона 80-160 мм

Производительность 4-6шт/мин

Отдельная система управления ПЛК

коробка для гвоздей 2шт * 12 дорожек для гвоздей

Пистолет для забивания гвоздей 2 * 12шт

Располагая прессформа 1 комплект

подгоняет как чертеж паллета

Мощность: 35,00 кВт

6 1-й инспекционный стол

Пространство 3,5*1,5*1 м

Длина поддона 800-1500мм

Ширина поддона 800-1500мм

Мощность: 2,20 кВт

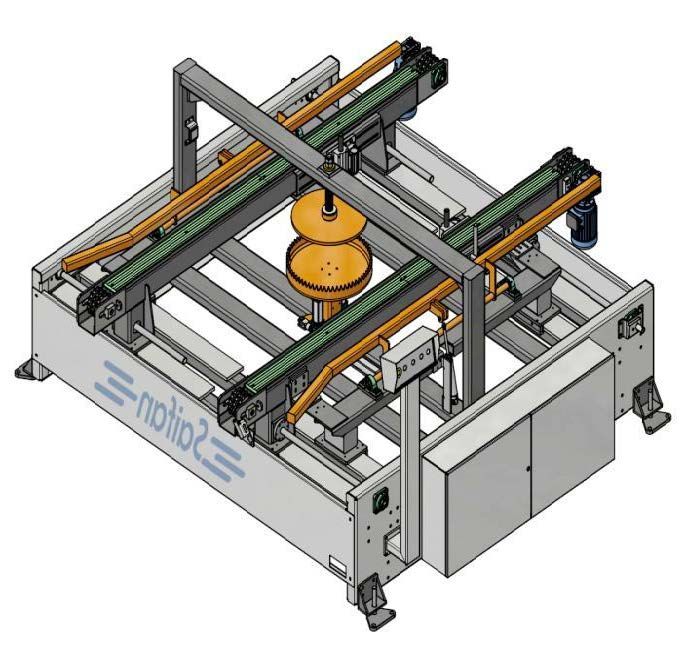

7 2-й поворот на 180°

Пространство 3.3*2*2.2 м

Длина поддона 800-1500мм

Ширина поддона 800-1500мм

Производительность 4-6шт/мин

Мощность: 0,75 кВт

8 2-й инспекционный стол

Пространство 3,5*1,5*1 м

Длина поддона 800-1500мм

Ширина поддона 800-1500мм

Мощность: 2,20 кВт

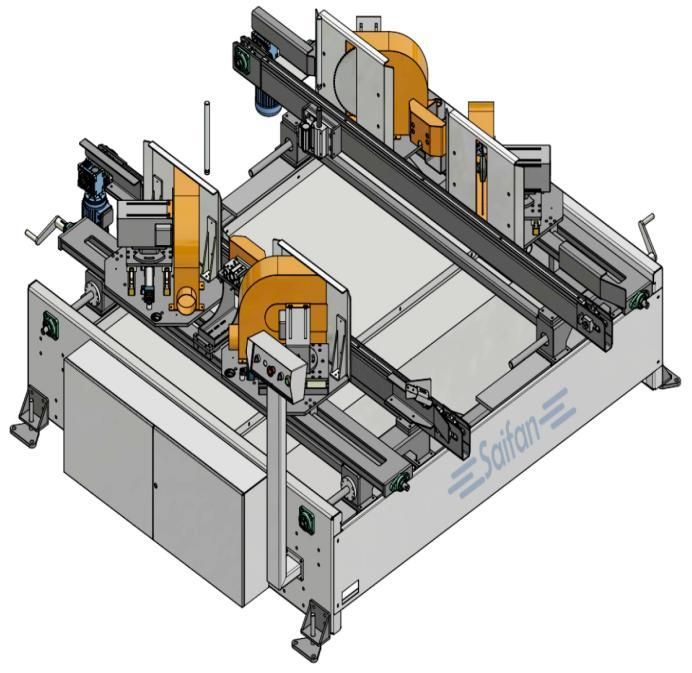

9 4-сторонний угловой резак

Пространство 2.5*2.5*1.2 м

Используйте пильное полотно 4шт

Отрезанный прямой угол

Длина поддона 800-1500мм

Ширина поддона 800-1500мм

Производительность 4-6шт/мин

Мощность: 9,60 кВт

10 нагревательный стол для штамповки

Пространство 2.5*2.5*1.2 м

Длина поддона 800-1500мм

Ширина поддона 800-1500мм

Производительность 4-6шт/мин

Мощность: 1,00 кВт

11 поворот на 90°

Длина поддона 800-1500мм

Ширина поддона 800-1500мм

Пространство 2*2.4*1.3 м

Производительность 4-6шт/мин

Мощность: 0,75 кВт

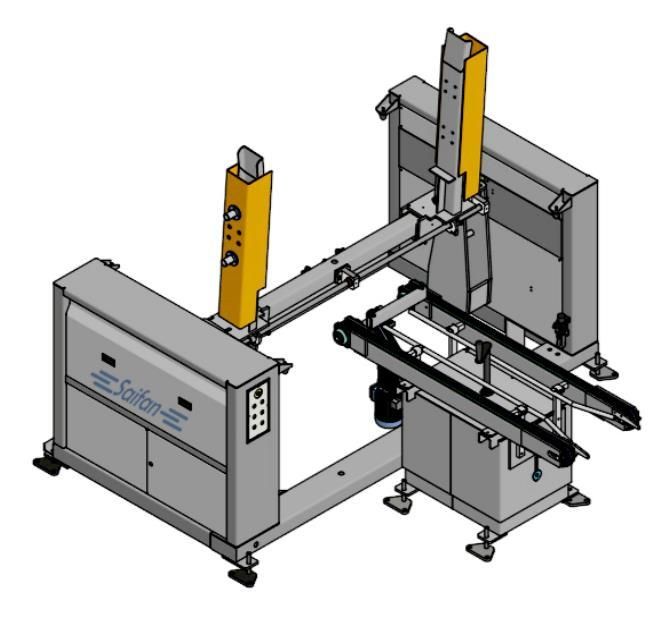

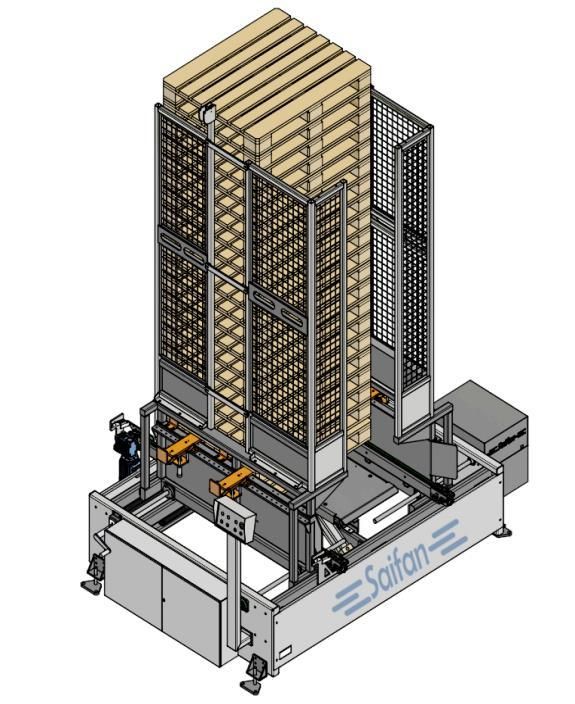

12 Гидравлический штабелер

Пространство 2.5*2.4*3.7 м

Длина поддона 800-1500мм

Ширина поддона 800-1500мм

Производительность 4-6шт/мин

Мощность: 3,70 кВт

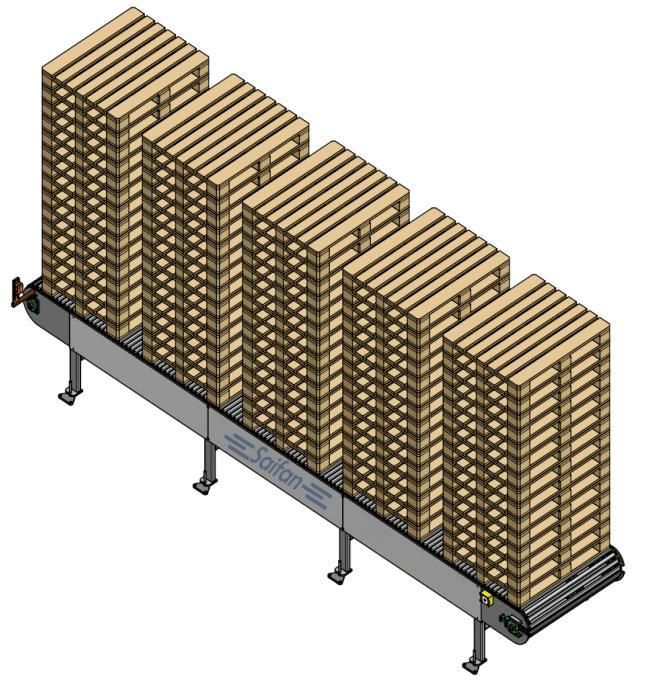

13 6-метровый разгрузочный стол

Пространство 6,7* 1,5* 1 м

Длина поддона 800-1500мм

Ширина поддона 800-1500мм

Производительность 4-6шт/мин

Мощность: 2,20 кВт

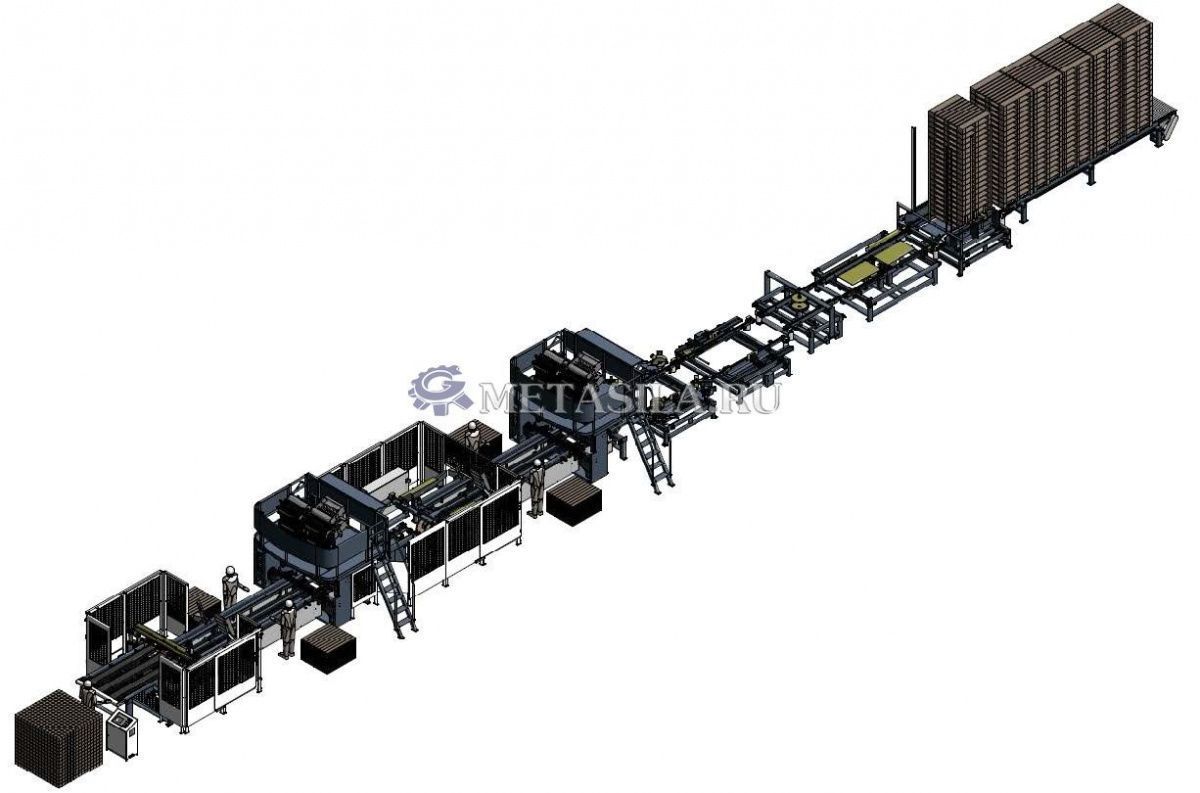

Для всей линии:

Необходимый персонал: 4-5 оператора.

Общая площадь 45*5* 4 м

Потребление энергии: 100,65 кВт
