Состав линии:
1. Комплект для предварительного открывания.
2. Вибрационная подающая машина
3. Чесальная машина
4. Поперечный притирочный станок
Входная ширина, 1700 мм
Выход, 2500 мм
5. Иглопробивной станок
6. Гладильная машина (нагревательная роликовая машина)
7. Резак и моталка. Он используется для резки нетканого материала на ширину , необходимую заказчику
8. Иглы
Для иглопробивной машины

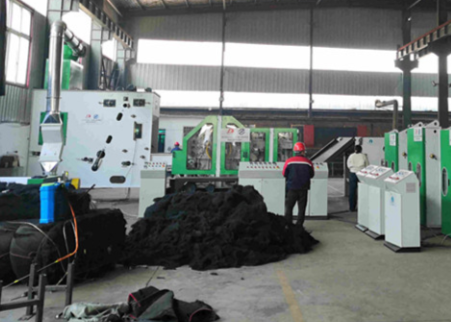

ЛИНИЯ ДЛЯ ПРОИЗВОДСТВА НЕТКАНЫХ МАТЕРИАЛОВ
[Ширина конечного продукта 100-1000 г/см, не более 2200 мм. Разрежьте на любую ширину, необходимую заказчику]
Основные технические показатели производственной линии
1: Ширина изделия: около 2000 мм, конечный продукт может быть нарезан резаком любой ширины, необходимой заказчику
2: Продукция: нетканые материалы
3: Подходящее волокно: Хлопковое волокно, химическое волокно, такое как ПЭТ, ПП
спецификация: 1,5 ~ 15 d длина штапельного полиэфирного волокна 31 ~ 65 мм, волокно с низкой температурой плавления, стекловолокно, арамидное волокно и т.д.

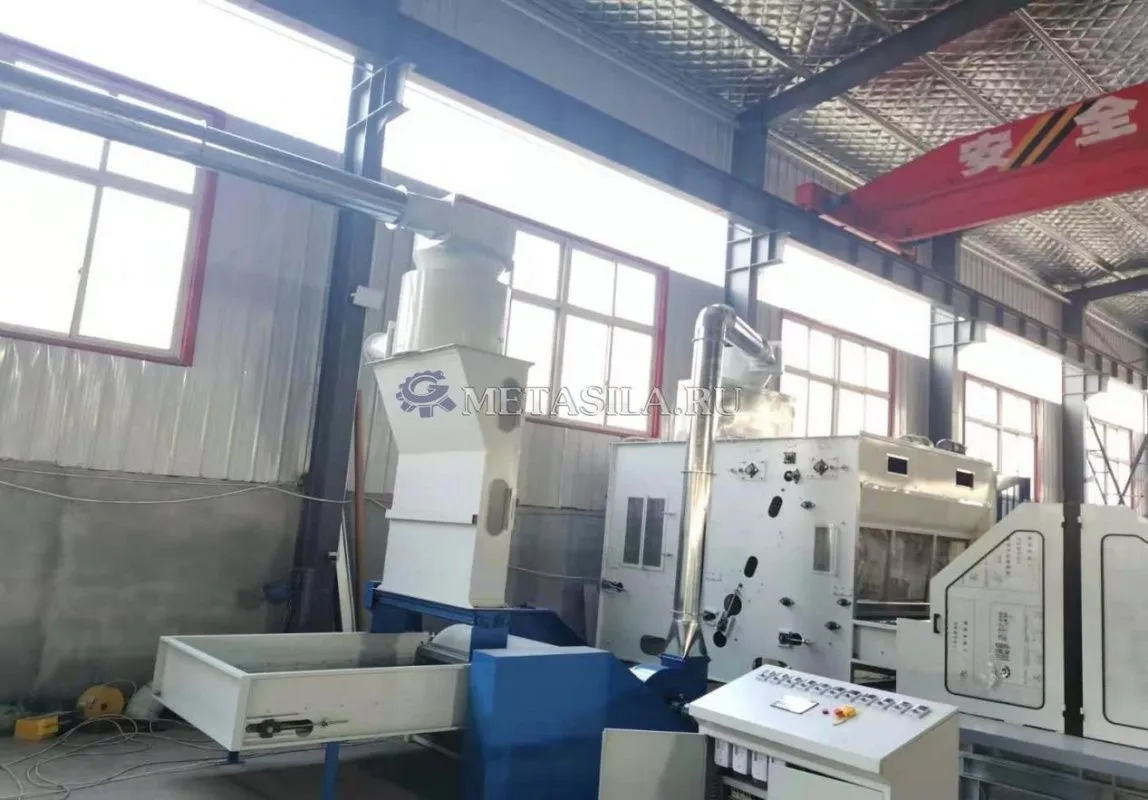

Предварительный открыватель
Размер M/C в зависимости от рабочей ширины машины
Вес 900 кг
Общая мощность 15 кВт
Толщина стальной пластины основной рамы 10 мм
Главный двигатель мощностью 7,5 кВт; 3-фазный переменный ток частотой 50 Гц/
Открывающиеся формы карточка проволока открытие ногтевой пластины

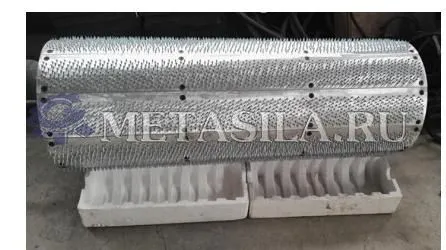

Открывающий ролик
Открывающий ролик для фланца диаметром 400 мм, образует полный комплект из 11 кусочков гвоздевой пластины из картона, калибровка динамического баланса 470 мм (включая высоту ногтевой пластины) 800 об/мин
Подача
Достаточно длинная конвейерная лента и опорная часть конвейерной ленты легко регулируются и расширяются, добавляя сырье нового типа для заготовки на будущее. Сила тока установлена на уровне 5,8 метра.
Подача с помощью питателя фотоэлектрический контейнер для хранения волокна управление (обратная связь от подающей машины) и имеет положительную регулировку.
Производственная мощность 200 кг/ч
Рама изготовлена из высококачественной листовой углеродистой стали толщиной Q235-10 мм, сваренной методом качественной
Переход системы удаления металла с сильным постоянным магнитом
Защита главного двигателя от перегрузки и отсутствия защиты
Цвет печати в соответствии с требованиями заказчика
Режущее оборудование CNC и оборудование для обрабатывающих центров будут используется при изготовлении станка.
Весь вращающийся вал проходит проверку на динамический баланс.

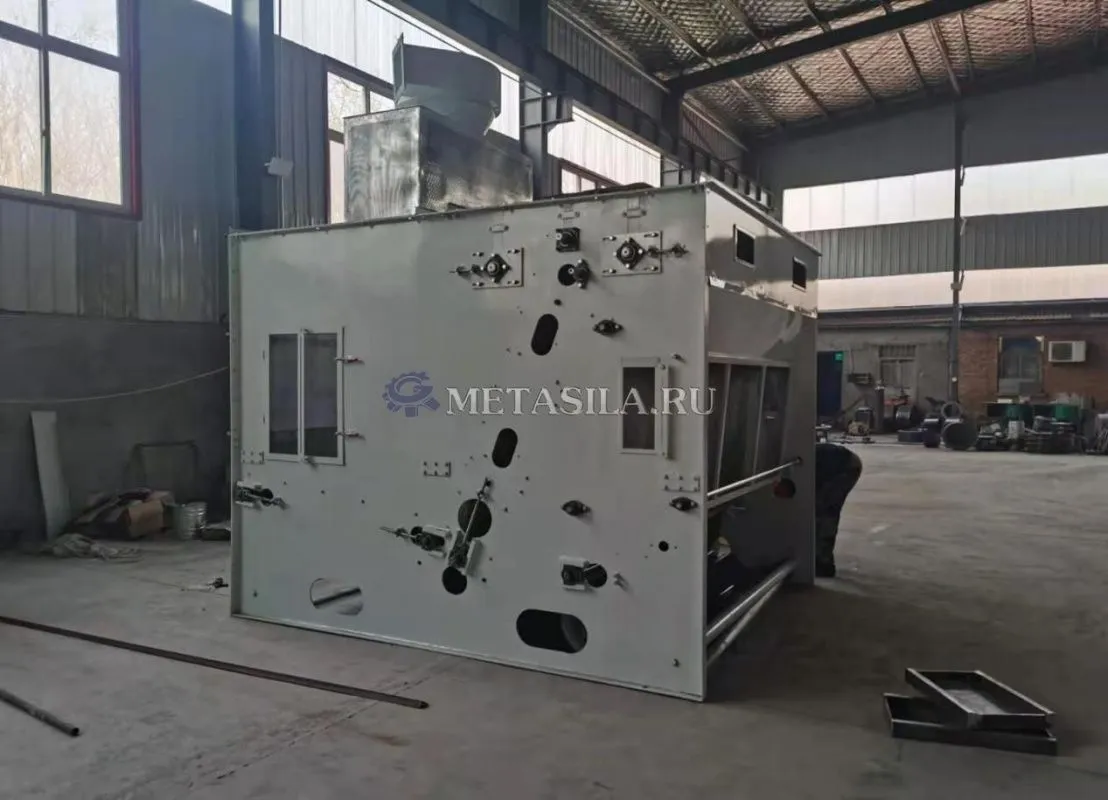

Вибрационная подающая машина
Рабочая ширина 2200 мм
Производственная мощность <=400 кг/ч
Режим управления фотоэлектрическое управление с обратной связью
Мощность 3 кВт
Рама изготовлена из высококачественной пластины из углеродистой стали толщиной 8 мм,
плазменная резка с ЧПУ
Ролик: Диаметр роликов 370 мм, четырехрядные гвозди, оба конца с устройством для предотвращения намотки
Установлены два фотоэлектрических датчика для обратной связи, положение которых можно регулировать
Ширина выходного сигнала вибрации: Ширину выходного сигнала вибрации можно регулировать вручную
Мощность подачи питания 1,5 кВт с инвертором, мощность вибрации 0,75 кВт

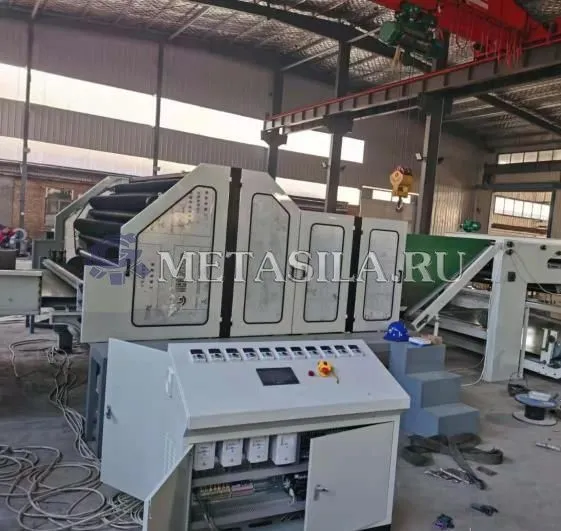

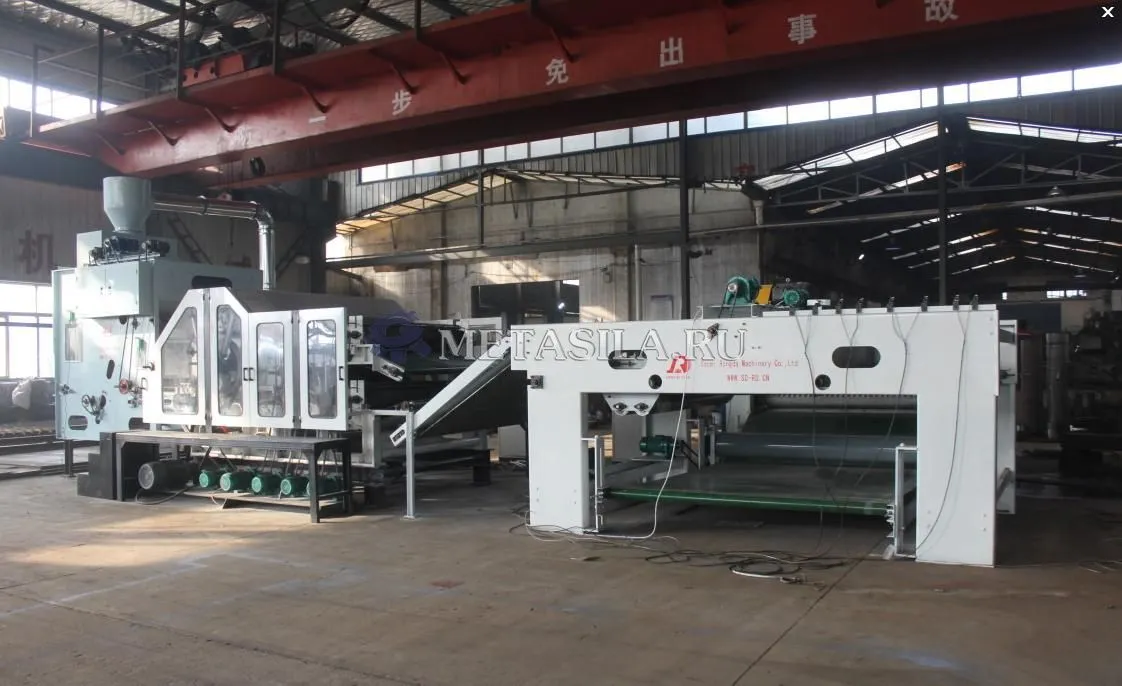

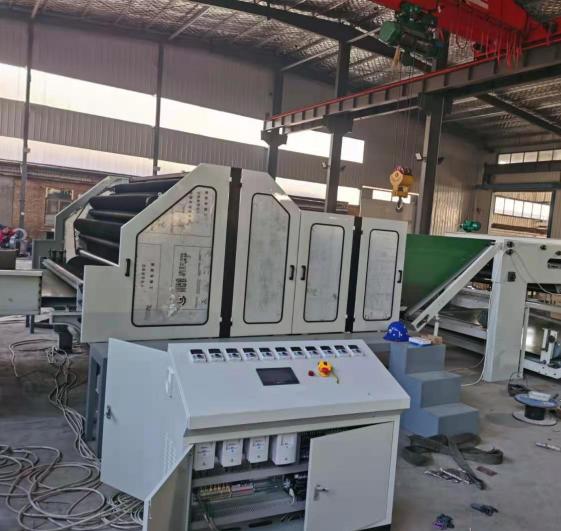

Чесальная машина
Работа с сырьем
Обработка сырья из подающей машины, выход слоя волокна
Рабочая ширина 1550 мм
Производственная мощность чесальной машины 1550, 300 кг/ч
Требования к волокнистому сырью 3~15D×38~65 мм
Скорость выходного слоя волокна ≤40 м/мин
Общая мощность 22,5 кВт
Основной корпус
Высококачественные отливки (HT200) подвергаются высокотемпературному воздействию после обработки и прецизионной механической обработки с использованием различных профилей.
Подающий ролик
С равномерной подачей прижимным роликом. Подающий ролик: 4 комплекта, φ65 мм
Металлоискатель
Оснащен металлодетекторами, обратной связью, управляющим питанием и предупреждением
Диаметр цилиндра φ1230 мм; диаметр двойного ролика φ492 мм, диаметр смешанного и
беспорядочного ролика: φ295 мм
Количество групп
Существует 5 рабочих групп по прочесыванию, так что можно получить очень хороший
эффект прочесывания
Пунктов сбора пыли: Имеется 4 места для сбора пыли
Рабочий экран
Рабочий экран из прозрачного органического стекла, во время работы которого можно наблюдать механическое вращение
Мощность главного двигателя 15 кВт, редуктор 1,5 кВт *6
Поперечный притирочный станок
Сложите слой волокна, полученный из чесальной машины, до желаемой толщины и отправьте в иглопробивную машину
Ширина сетки внутри: Ширина входа составляет 1550 мм, ширина выхода - 2000 мм
Скорость изготовления сетки 45 м/мин или меньше; Чистая скорость: 1 ~ 12 м/мин
Сеть количественных потерь 100 ~ 1000 г/м2
Точность управления Точность управления, значение CV 5% или менее
Регулировка производительности и скорости
Каркас из высококачественной углеродистой стали толщиной 8 мм со сложенной пластинчатой конструкцией и комбинацией профилей
Регулировка скорости Регулировка скорости осуществляется с помощью инверторов

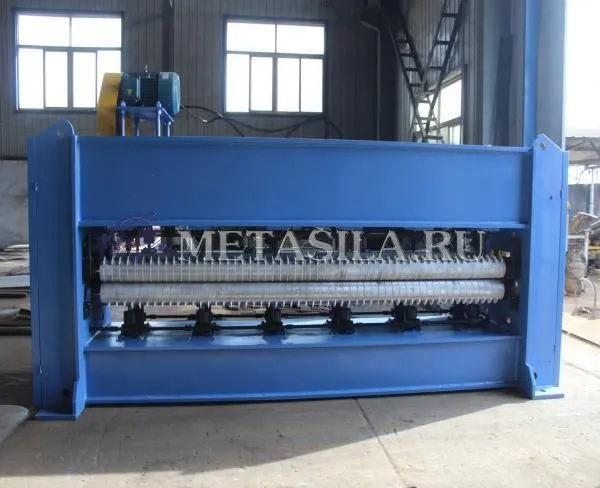

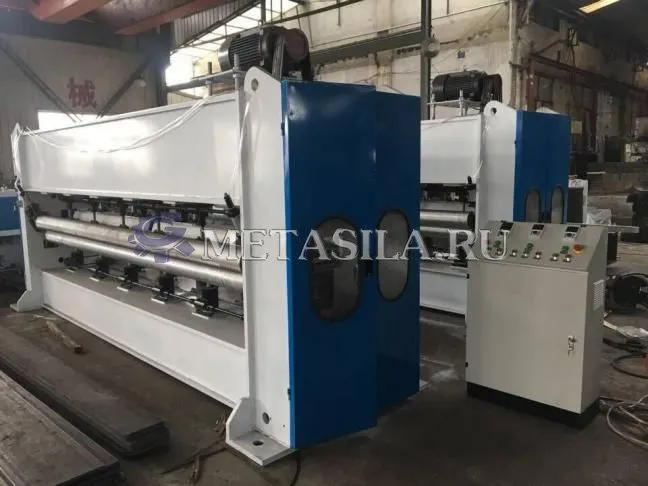

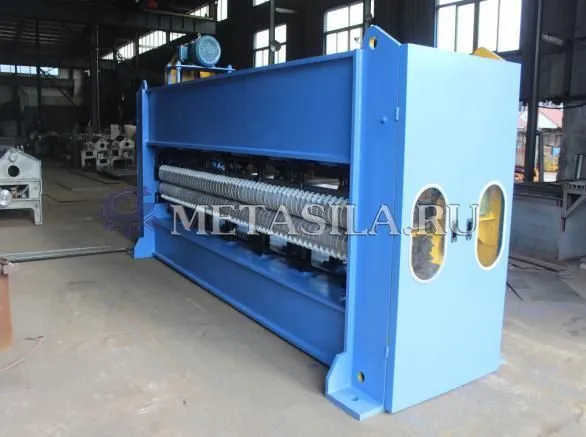

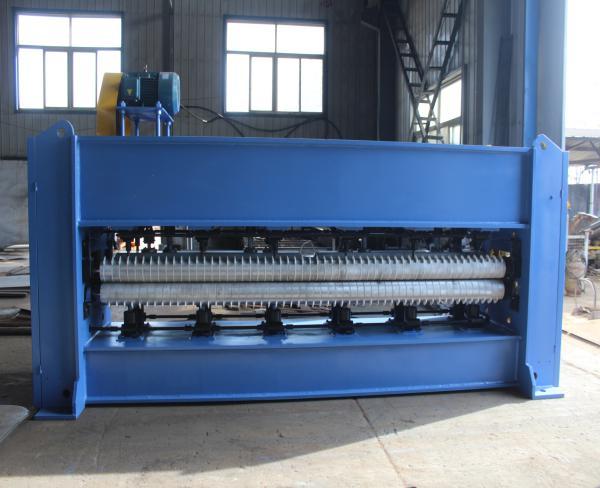

Иглопробивная машина
Вес около 5200 кг
Общая мощность около 12 кВт
Главных двигателя мощностью 7,5 кВт; 3-фазный переменный ток частотой 50 Гц/
Плотность продукта 50 г/㎡-1000 г/㎡ (зависит от типа сырья, а также требований к продукту и количества единиц)
Средняя мощность в соответствии с GSM
Защита главного двигателя от перегрузки
Режим управления Постоянная мощность и управление инвертором
Рабочая ширина 2200 мм/регулируемая/срез посередине
Игольчатых пластин с оцинкованной поверхностью; 6500 или в соответствии с требованиями заказчика
Тип отверстий диаметром 1,83 мм/Перевернутый конус
Электрические компоненты Delixi
Переработанный материал или искусственный волокнистый материал или смесительный материал
Скорость ткани 0,5-11 м/мин (зависит от типа сырья и требований к продукту)
Ход иглы 60/мм/40 мм
Диаметр передаточного ролика 18 мм: Процесс хромирования / высококачественная сталь 50#
Игольчатых пластин из высокопрочных сплавов и ударной формы /общая толщина 18 мм
Шкаф управления и панель: Прибор с цифровым дисплеем, оснащенный ручным регулятором, профессиональная электрическая принципиальная схема
Гладильная машина
Размер M/C 2800LX2800WX2200H мм
Вес 7500 кг
Общая мощность 60 кВт
Поверхностное покрытие хромированием нагревательного ролика φ370
Диапазон температур 120-350℃
Средняя производительность 0,5-40 м/мин
Защита главного двигателя от перегрузки и отсутствие защиты
Рабочая ширина 2200 мм

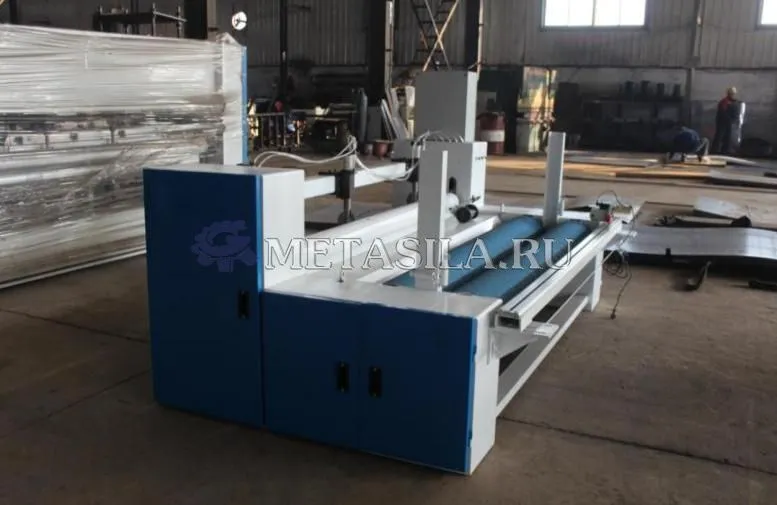

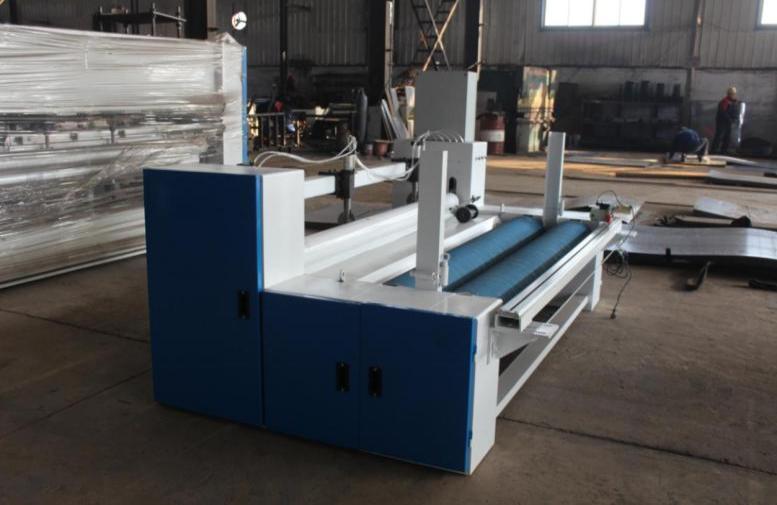

резак
Виды сырья и его назначение: Изделия для иглопробивки,твердый хлопок, без клея резка хлопка, подсчет, раскройка, намотка
Способа резки Поперечная резка и продольная резка
Упаковочный ролик 2200 мм
Длина измерения: Электронный измеритель длины
Корпус машины изготовлен из высококачественной пластины и профилей из углеродистой стали
Три электрических ножа-мухобойки и четырехцилиндровый режущий нож можно использовать взаимозаменяемо
В стоимость включены пуско-наладочные работы

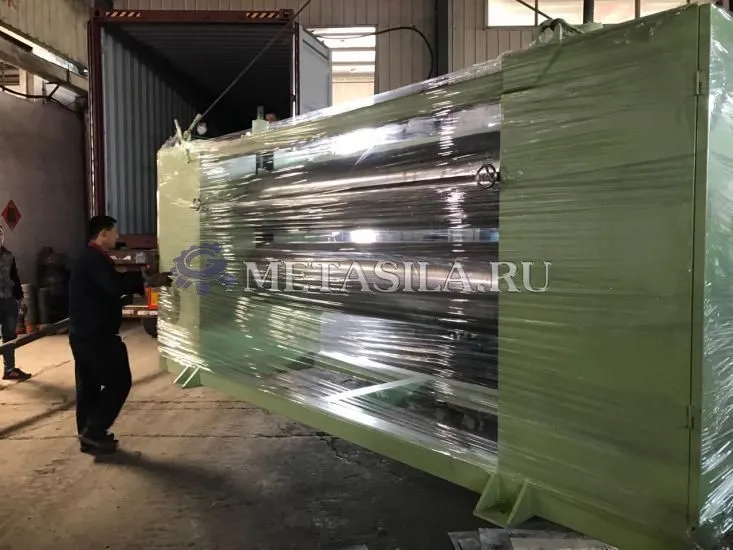

ДОСТАВКА – 25 ДНЕЙ
СРОК ИЗГОТОВЛЕНИЯ – 65-70 ДНЕЙ
Мы предоставляем гарантию на наши станки и оборудование на один год, а также гарантийное обслуживание и сервис после окончания гарантийного срока. Мы заботимся о качестве и надежности наших продуктов, чтобы обеспечить нашим клиентам долгосрочную поддержку и уверенность в работе с нашим оборудованием.
