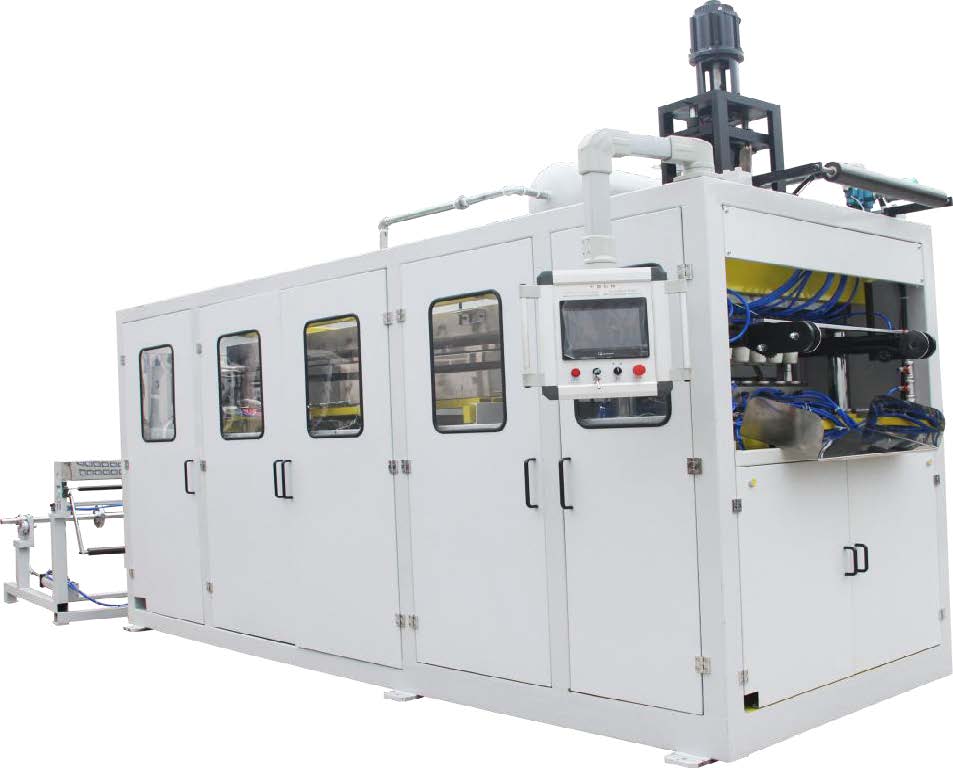

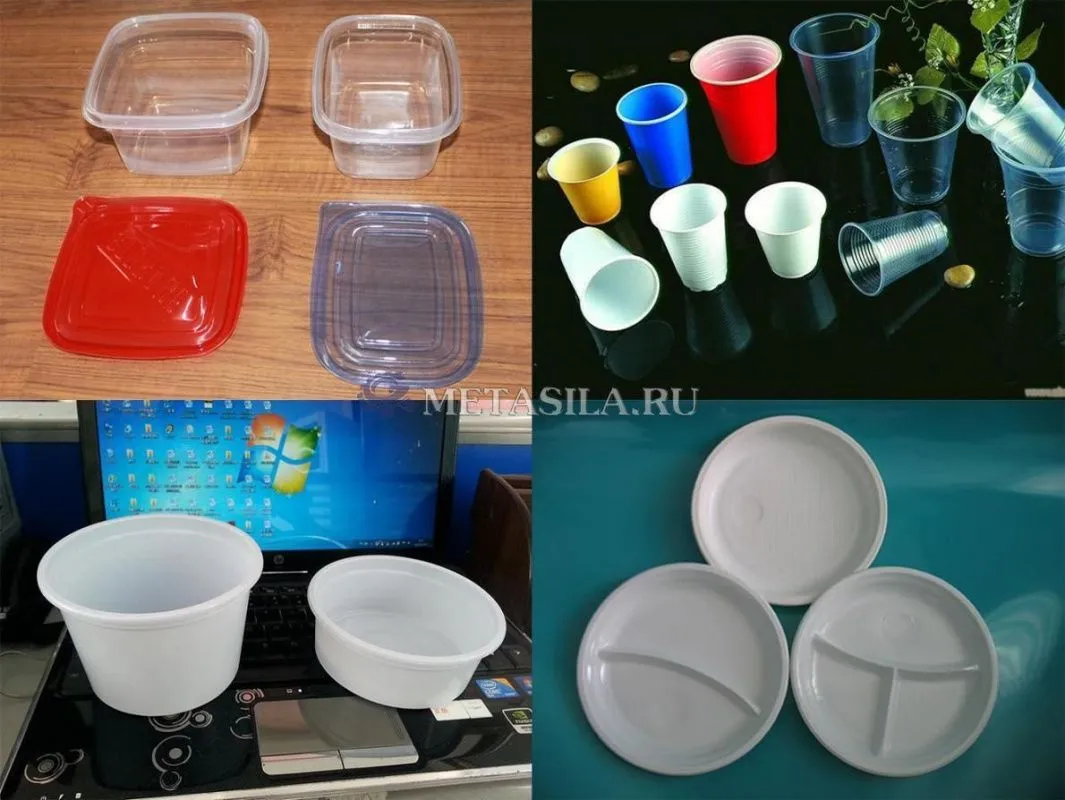

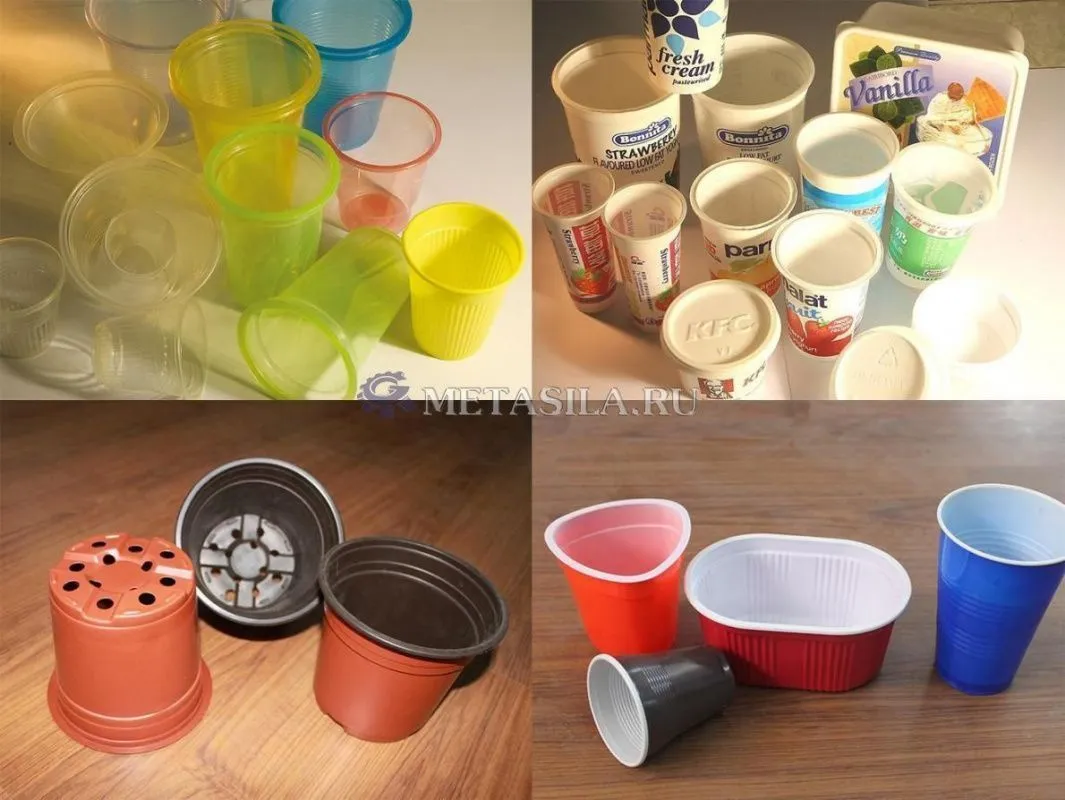

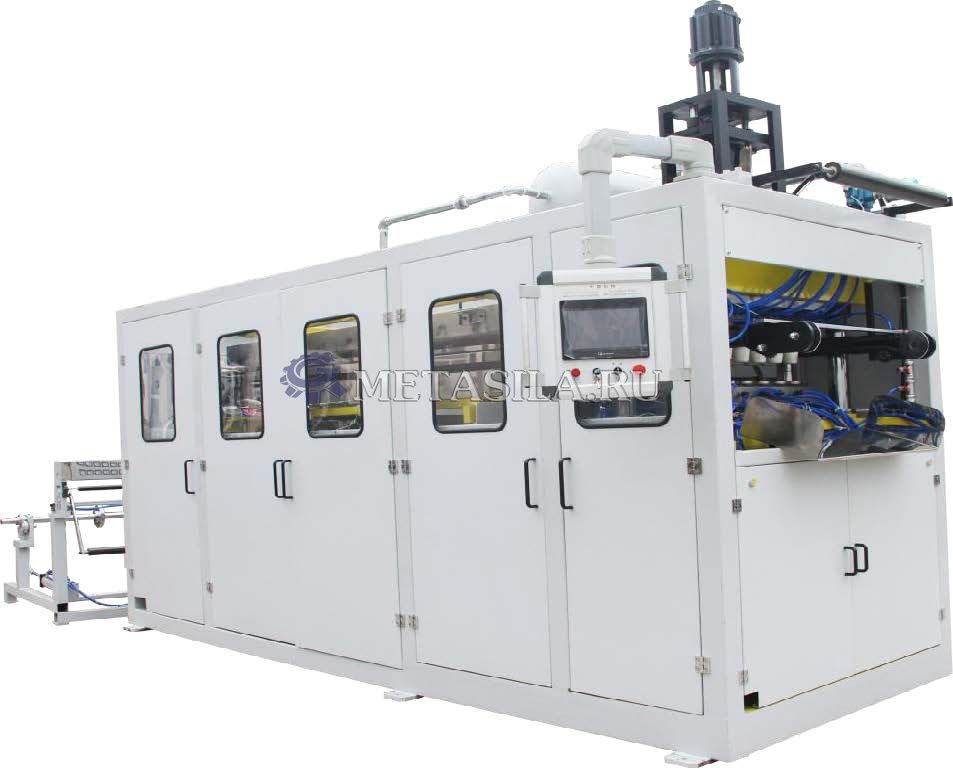

Использование: Полностью автоматический станок для термоформования пластмасс используется для производства одноразовых стаканчиков для питья воды, стаканчиков для мороженого, одноразовых стаканчиков / мисок для йогурта, крышек, блюд, тарелок и т.д.

Растягивающая пробка внутри верхней формы управляется серводвигателем.

Подача листа контролируется серводвигателем с энкодером.

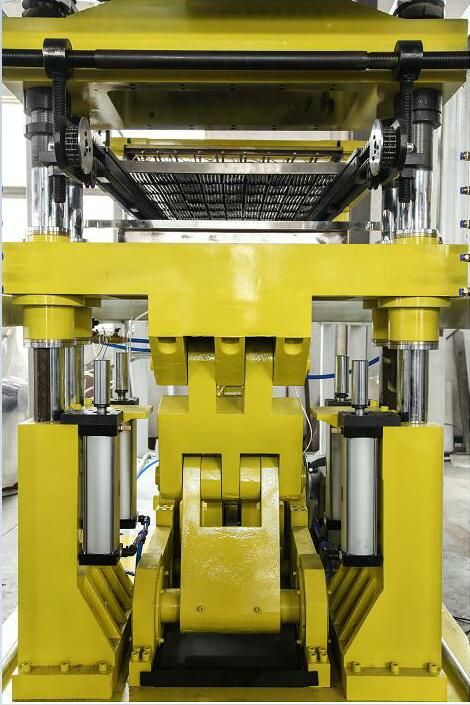

Принимает четыре опоры для фиксации формы, более стабильные.

Верхняя форма фиксируется, а нижнее перемещение приводится в движение серводвигателем.

Температура в каждой зоне контролируется одним терморегулятором

Все этапы обработки (подача листа, нагрев, растяжение, формование, резка в форме) полностью автоматизированы.

Рама машины изготовлена из квадратной стали, более прочной и устойчивой.

Одна машина может производить различные виды изделий с различными формами.

Работа контролируется ПЛК и сенсорным экраном

Описание

Рама станка квадратная стальная размером 120 ×120: основание станка завершается дополнительной стальной пластиной толщиной =40 мм

Дверца машины Верхняя часть дверцы со смотровым окошком со стороны эксплуатации, нагревательная печь может выдвигаться наружу

Формовочная плита из чугуна с шаровидным графитом, без пор, без песка

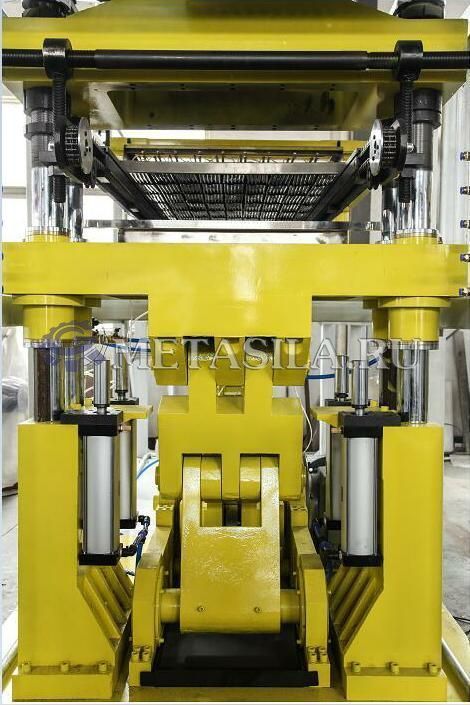

Столб диаметр 4-х стоек ≈95 мм, термическая обработка стали 40Cr, твердое хромирование, зеркальная отделка: Диаметр направляющей втулки =200 мм, материал: металлокерамика Zns.

Толщина листа 0,25~2,0мм

Макс. Площадь формования 760×450 мм

Размер плиты пресс-формы 1350×550 мм

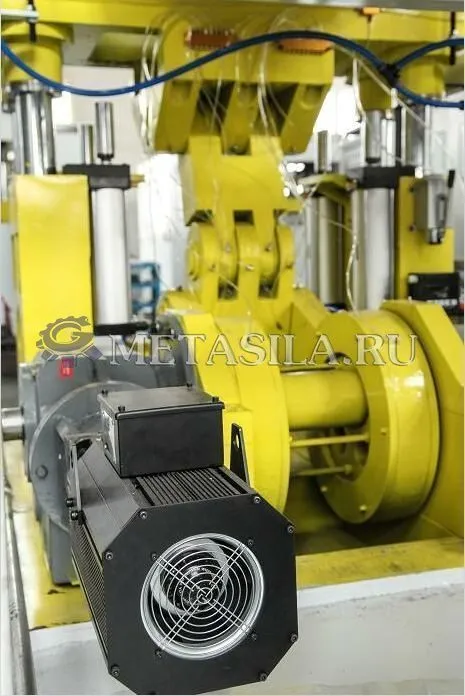

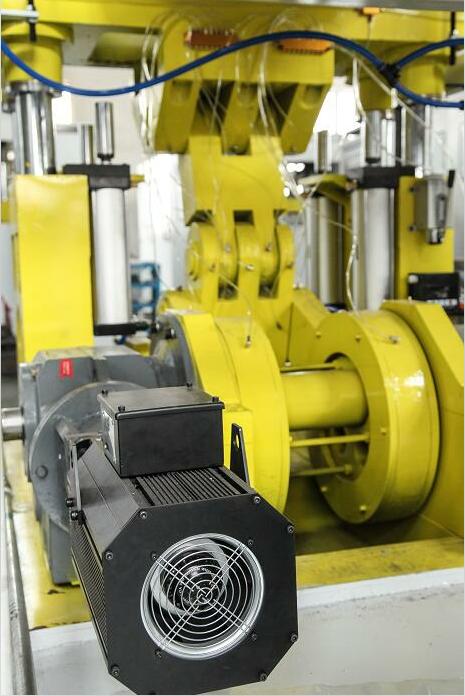

Способ вытягивания заглушки серводвигатель мощностью 7,5 кВт

Электромагнитный клапан MAC,США

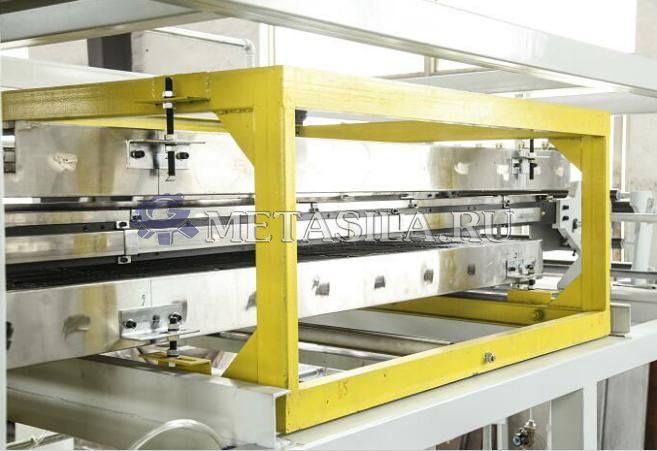

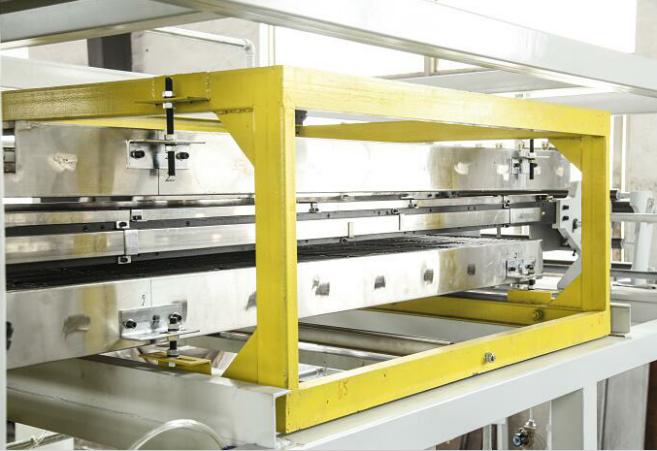

Устройство для подачи листов

Стальные поковки для рельсовой цепи 45# после процесса азотирования с твердостью: HV740

Способ охлаждения: Охлаждение верхней и боковой частей водой

Структура подачи листов

Точность подачи листа в пределах ±0,5 см

Способ подачи листов серводвигатель мощностью 4,4 кВт /yaskawa

Верхняя и нижняя нагревательные печи

Конструкция духовки Верхняя + нижняя

Материал плиты из нержавеющей стали печи 304#

Подставка для духовки изготовлена из швеллерной стали

Инфракрасный керамический нагреватель

Инфракрасный керамический нагреватель, размер: 240 ×80 мм: Верхняя духовка:

направление работы машины: 12шт *зон: Нижняя духовка: направление работы машины 11шт*зон:

Всего: 207шт, мощность: 800 Вт / шт,

Пневматические детали

Электромагнитный клапан Mac,США

Воздушная трубка Гибкая трубка из полиуретана ф12 и ф10

Стеллаж для размотки и устройство для намотки листов для отходов

Мощность двигателя намотчика листов для отходов: 0,37 кВт

Червячное колесо китайского производства

Электрический шкаф управления (встроенный электрический блок)

Метод управления Сенсорный экран: 10,5 дюймов, Weinview, Тайвань, ПЛК: Delta, Тайвань

Регулятор напряжения Система контроля температуры работает с помощью регулятора напряжения 90 А

В стоимость включены пуско-наладочные работы.
