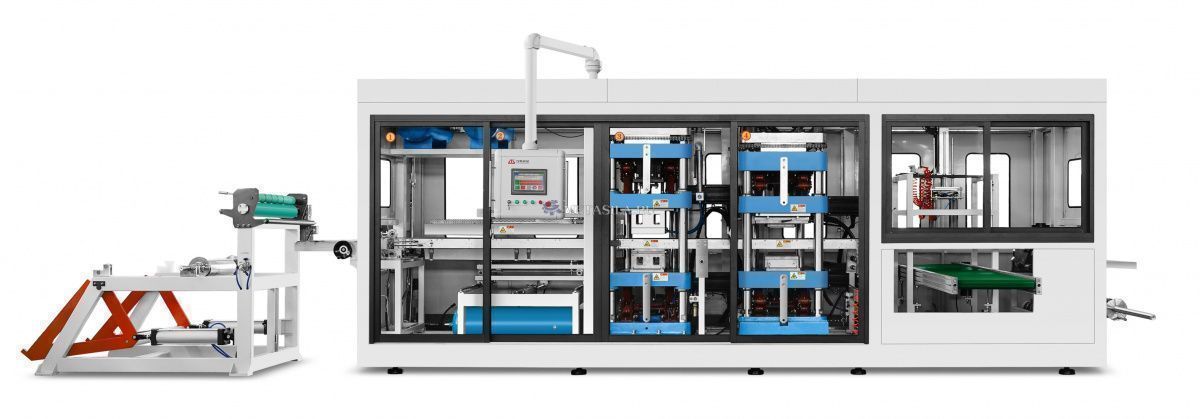

Машина сочетает в себе формование, резку и укладку в штабель. широко используемая и подходящая для большинства запросов клиентов, она может производить пластиковые лотки, контейнеры, коробки, крышки и т.д. Машина полностью приводится в движение серводвигателем. Стабильная работа, низкий уровень шума, высокая эффективность, высокое качество.

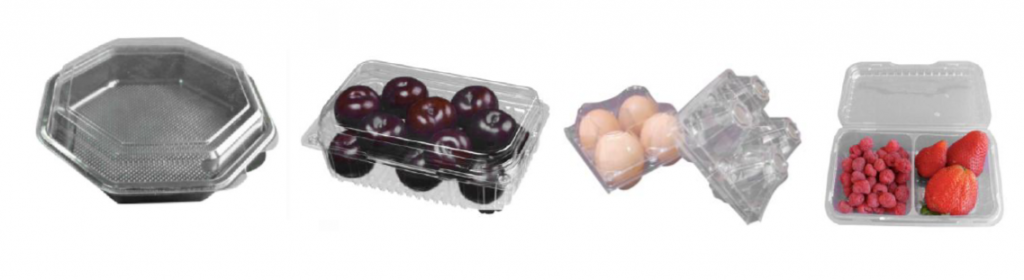

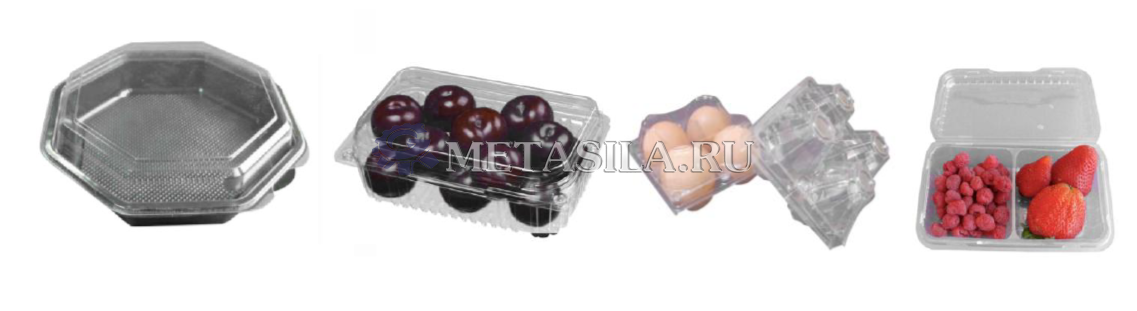

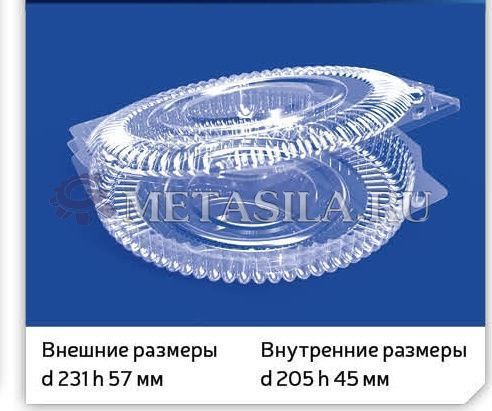

Образец:

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

Площадь формования 520 мм x 400 мм

Глубина формования (макс.) 100 мм

Толщина листа 0,2-2,0 мм

Скорость формования (макс.) 30 раз/мин

Давление воздуха 0,6-0,8мпа

Расход воздуха 3,0 м3/мин

Расход воды 0,7 м3/ч

Ширина листа (макс.) 550 мм

Подходящий лист PP, PS, HIPS, PET, ПВХ, PLA и т.д.

Источник питания 380 В переменного тока, 50 Гц, трехфазный, четырехпроводный

Потребляемая мощность 50 кВт

Номинальная мощность 100 кВт

Мощность нагрева 75 кВт

Процедура формования-резки-укладки

Размеры L 9700*W 4600*H 2700 мм

Вес около 9,0 Т

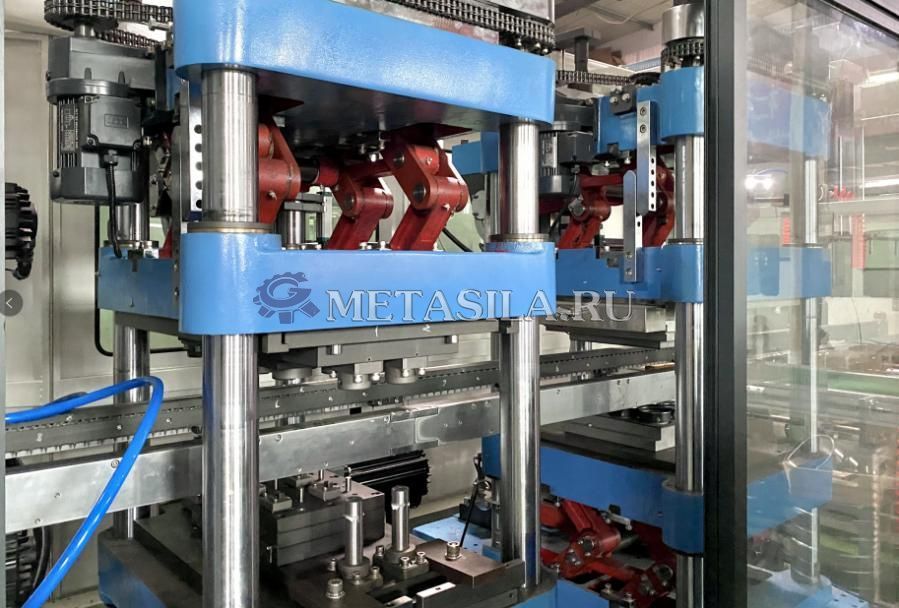

Рабочие станции приводятся в движение устойчивыми четырьмя направляющими стойками (сталь GCr15, снаружи покрыта твердым хромом).

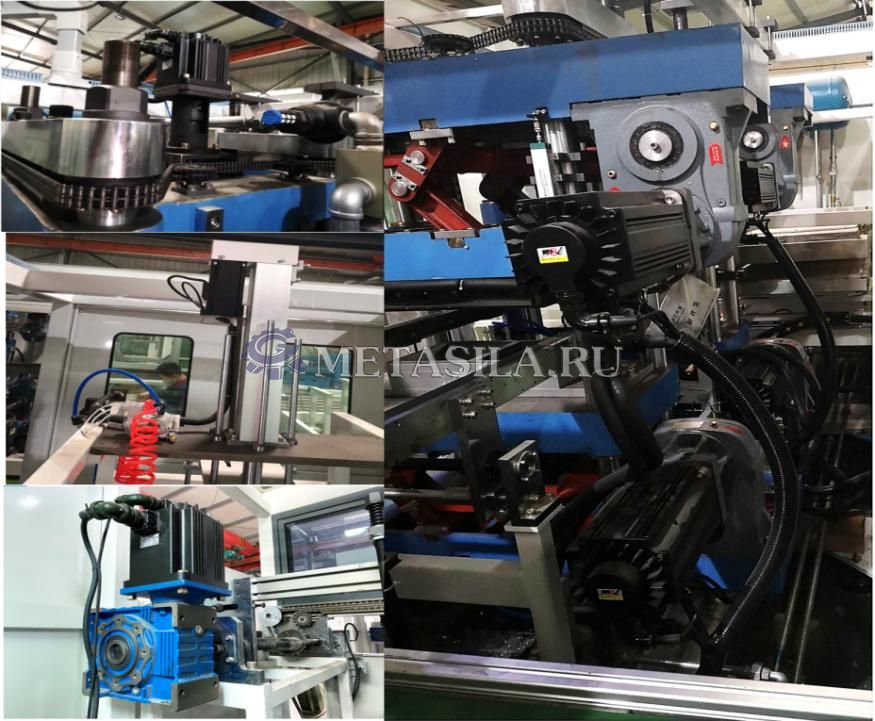

Рабочая станция, подача листа и прокатная часть полностью управляются серводвигателем, что делает их более точными и эффективными.

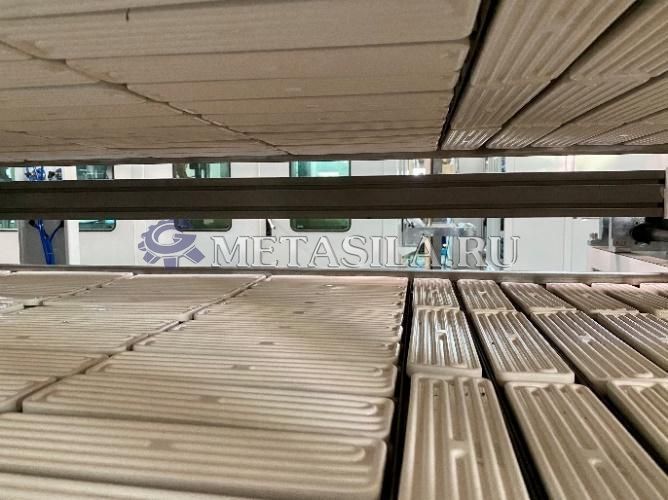

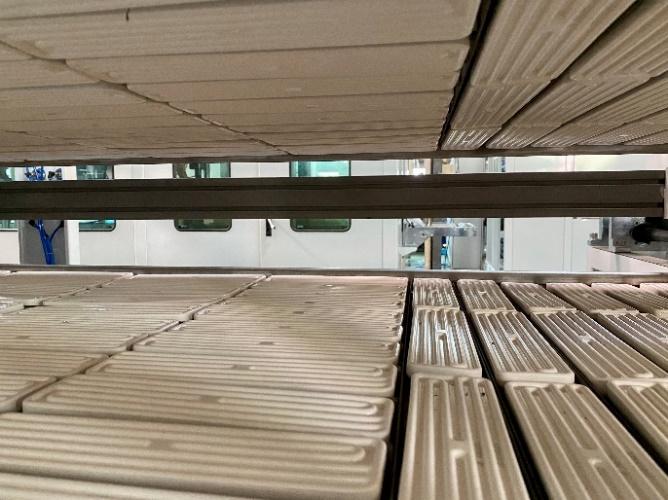

Керамический нагреватель (Германия·ELSTEIN) с добавлением вакуумной изоляционной ваты обеспечивает быструю реакцию, короткое время обработки и экономию энергии.

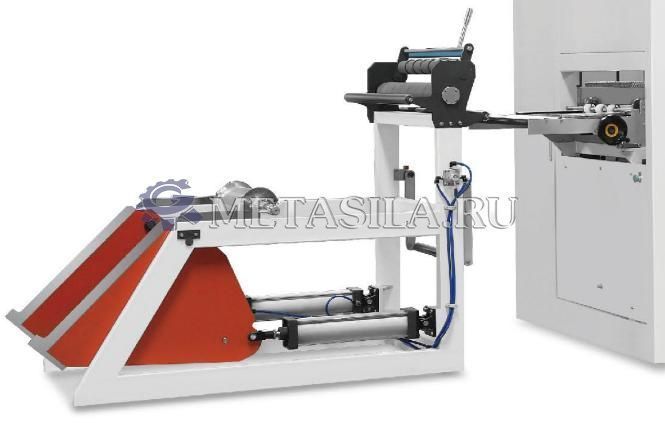

Держатель материала сочетается со станком для экономии места в мастерской, и им легко управлять.

Каждая станция приводится в движение эксцентриковой кривошипно-шатунной системой.

Подающая и нагревательная части оснащены оптико-электронным переключателем для предотвращения ошибок в процессе производства.

Зубчатая цепь из 65#Mn, помогающая транспортировать лист. Алюминиевые направляющие с водяным охлаждением экономят воду.

В машине используется система регулирования температуры PID, она обеспечивает высокую точность и допуск контроля температуры ≈1℃.

Каждый серводвигатель имеет защиту от перегрузки.

Раздвижные двери имеют функцию сигнализации.

ВСПОМОГАТЕЛЬНОЕ ОБОРУДОВАНИЕ (включено в стоимость)

Чиллер 15F

Охлаждение форм, направляющих и гидравлической системы во время работы машины.

Хладагент R22

Охлаждающий вентилятор0,55кВт*2

Объем резервуара для воды150Л

Номинальная мощность13,6 кВт

Источник питания3 Ч-380 В/50 Гц

Размер l1500xw850xh1450 мм

Вес750 кг

Воздушный компрессор

Подача достаточного количества воздуха во время формования.

Рабочее давление0,8мпа

Объем воздуха3,6 м3/мин

Мощность двигателя22 кВт

Источник питания Ч-380 В/50 Гц

Размер l1150xw900xh1350 мм

Воздушный резервуар

Вспомогательная часть системы сжатия воздуха, поддерживающая стабильность давления воздуха.

Объем1,0 м3

Давление0,8Мпа

Расчетная температура150℃

Общая высота2400 мм

Внутренний диаметр800 мм

Интерфейс предохранительного клапана Rp11/2

Интерфейс сливного клапана R ½

В стоимость включены пуско-наладочные работы
