Скорость 80 шт/мин

Напряжение 380 В/50 Гц

Размер машины 2100x1200x1800 мм

Одинарный и двойной РЕ

Сила 7,5 кВт

Вес 2000 кг

Размер чашки 3-16 унций

T:45 -90 мм

В:35 - 70 мм

Ч:32-135 мм

Требования к толщине бумаги 150 - 350g/ ㎡;㎡; ± ㎡

Требования к ИК-источнику питания 0.6 - 0,8МПа 0,4 м3/мин

Размер стола для сбора 900x600x1800 мм Д*Ш*В

Ультразвуковое боковое уплотнение Нижняя накатки

Прессформа может подгонять размер чашки

Полный комплект формы1600 долларов США

Машина может изготавливать разные размеры на одной машине.

Датчики:

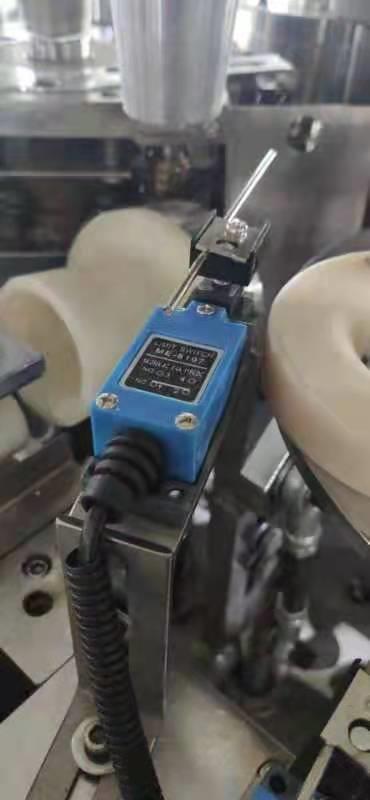

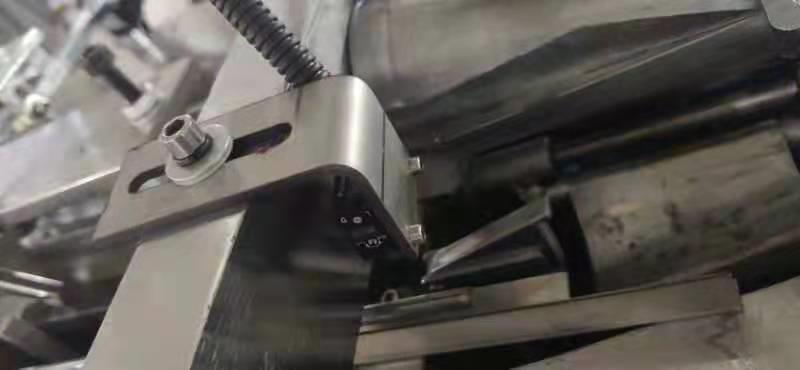

В этой машине всего 11 датчиков , 9 для сигнализации, 2 для хода машины

Сигнал тревоги.

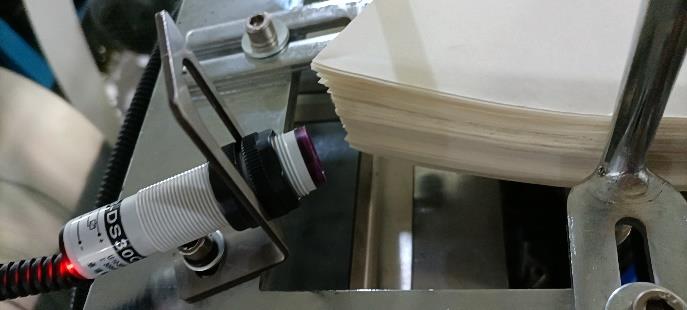

Если бумажный веер закончится, то бортовое запечатывание не идет к прессформе для следующего шага.

Если у бумажного стаканчика нет дна, машина подаст сигнал тревоги.

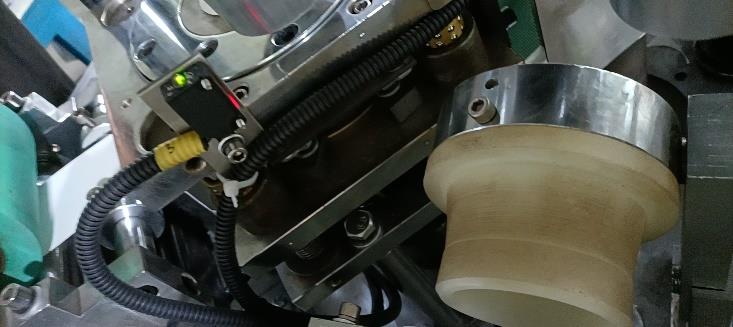

Если тело чашки не пройдет, то сработает сигнал тревоги.

Если чашка упадет, то машина подаст сигнал тревоги.

Если сырья недостаточно, машина подаст сигнал тревоги.

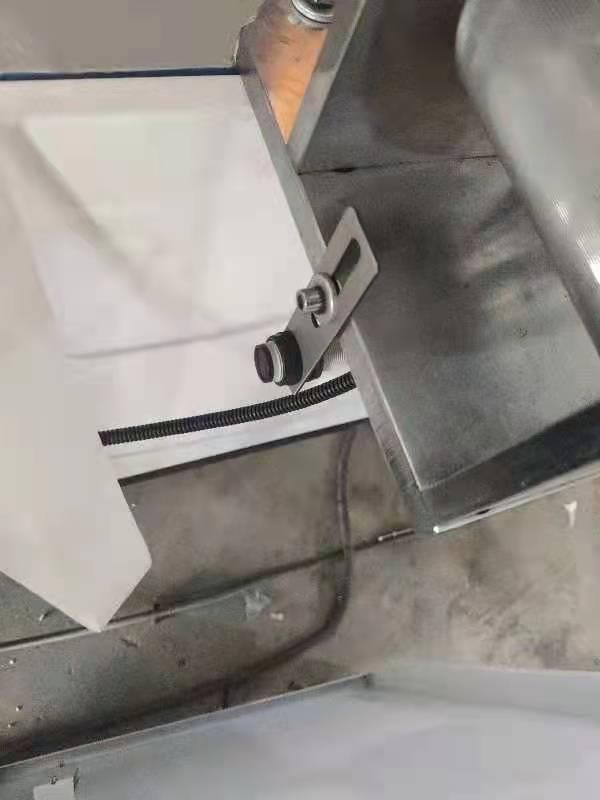

Если нижней бумаги недостаточно, машина подаст сигнал тревоги.

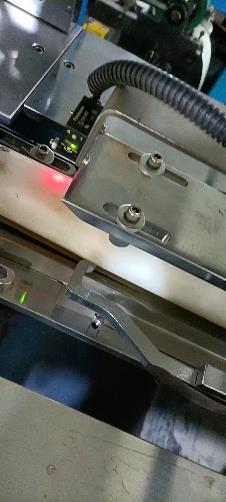

Если бумага застрянет здесь, машина подаст сигнал тревоги.

Если финишная чашка не упадет внутрь собираемой детали и не продолжится, машина подаст сигнал тревоги.

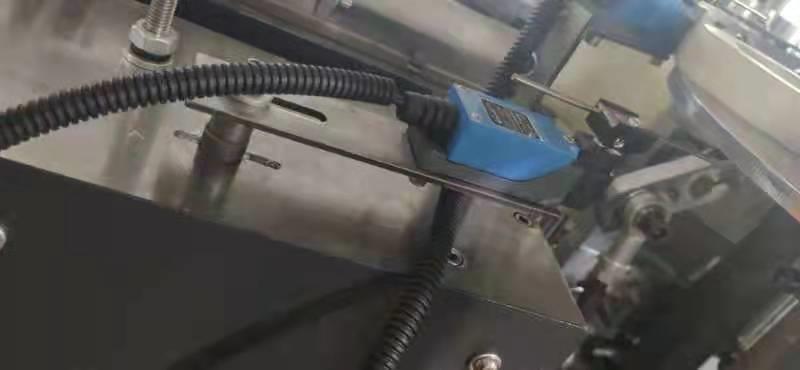

Корпус чашки после бокового уплотнения, не переходит на следующий шаг, машина подаст сигнал тревоги.

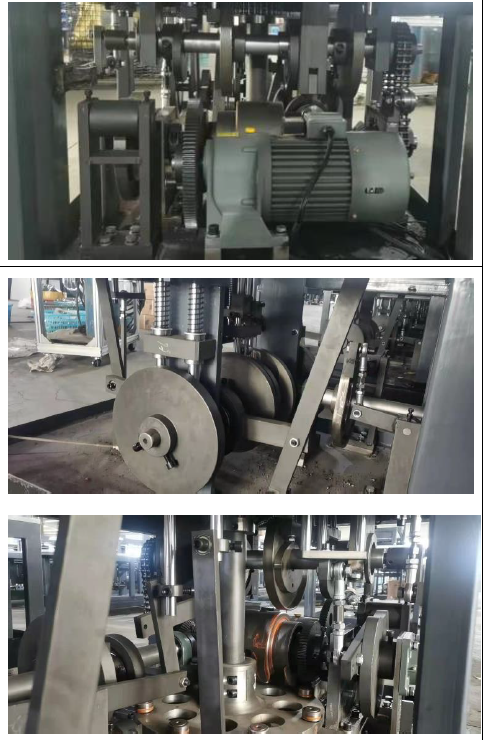

Система деятельности передачи шестерни, мотор управляет шестерней для того чтобы двинуть машину.

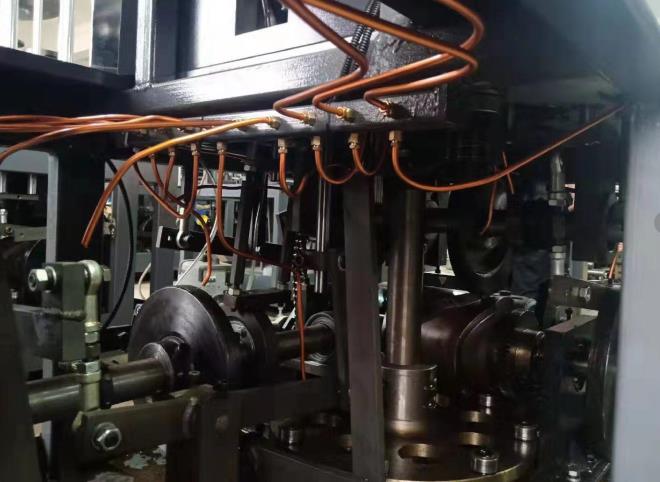

Масляный насос для автоматической смазки маслом.

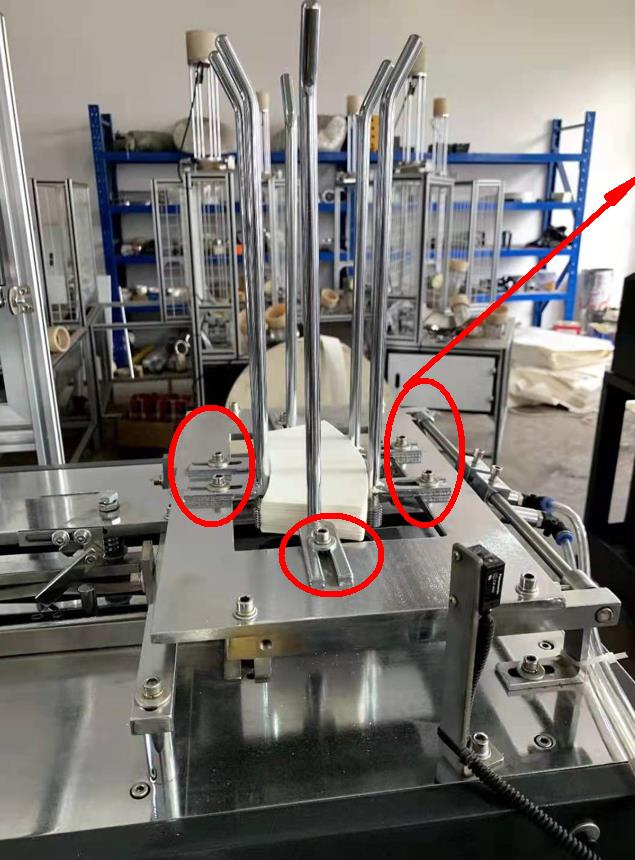

Подача бумаги, может регулироваться, как размер бумажного вентилятора.

Это автоматическая смазка силиконовым маслом для бумажного вентилятора, позволяющая красиво завивать верхнюю часть чашки ультразвуком.

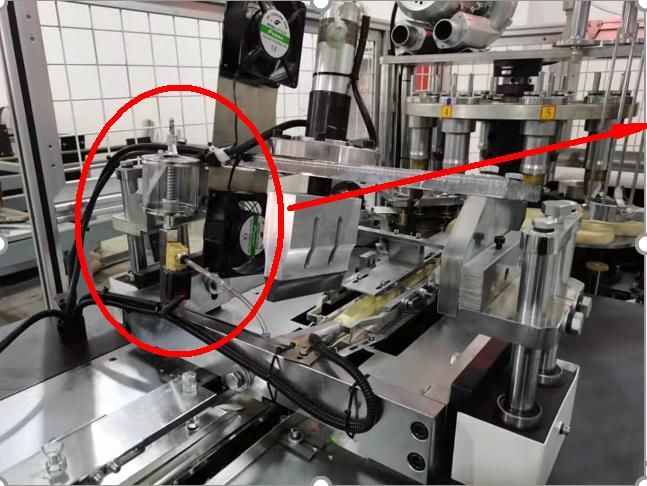

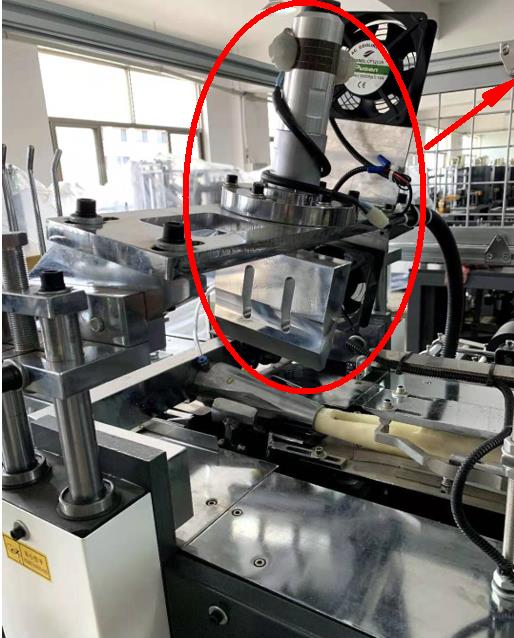

Ультразвуковое боковое уплотнение для бумажных стаканчиков.

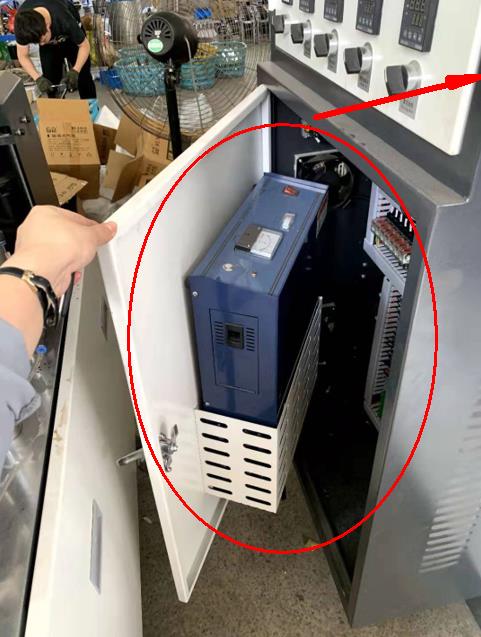

Ультразвуковая коробка прячется внутри машины, пусть машина выглядит более красиво

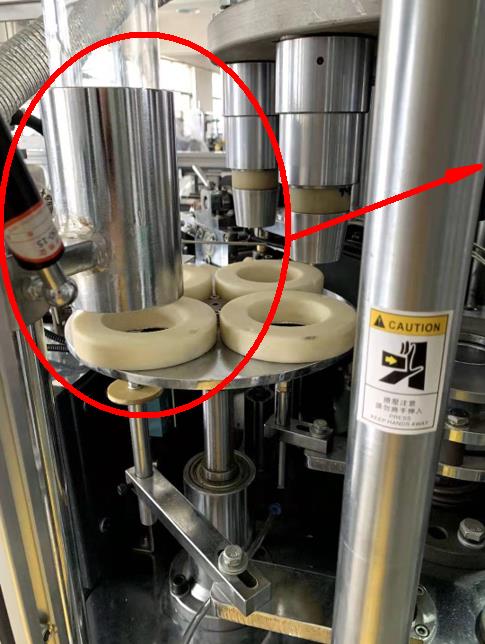

Здесь установлена резиновая трубка, может убедиться, что положение корпуса чашки зафиксировано, никаких изменений при работе машины.

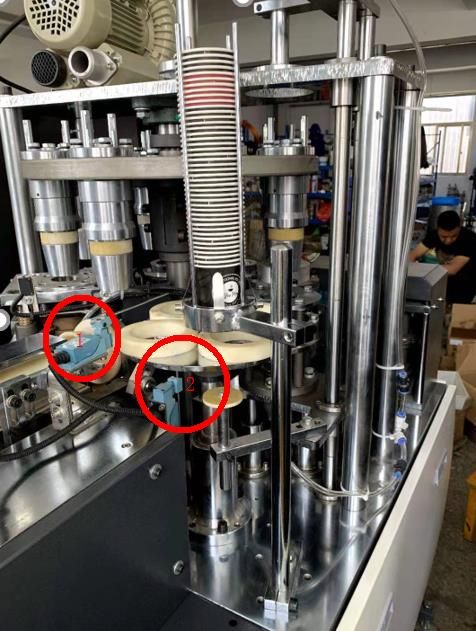

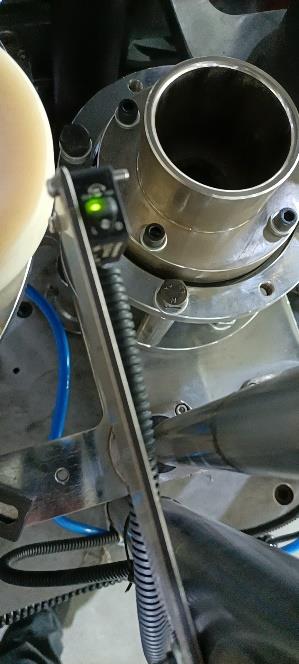

Эти два датчика: 1 для проверки того, опускаются ли стаканчики на нижнюю бумагу, 2 для проверки того, выходят ли готовые бумажные стаканчики наружу или нет.

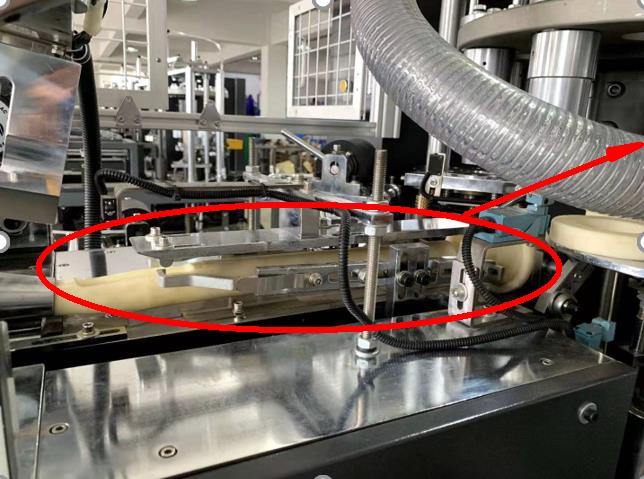

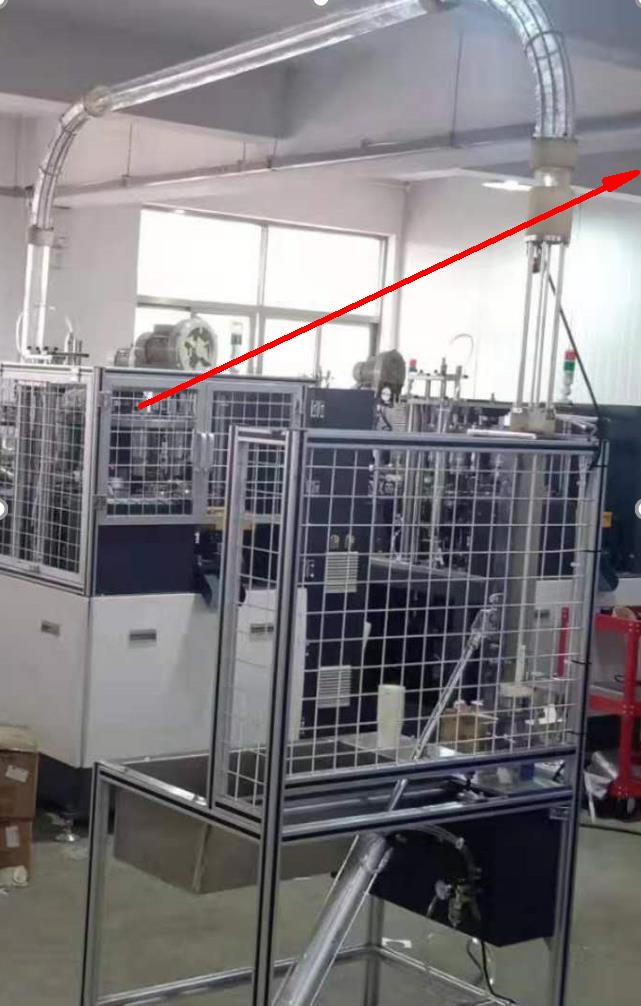

Вот для того, чтобы закончить сбор бумажных стаканчиков, и соединить с трубой к столу сбора.

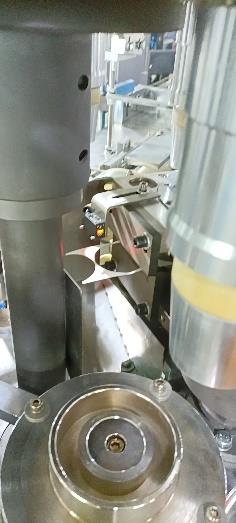

Конструкция прямой резки бумаги с прямым дном.

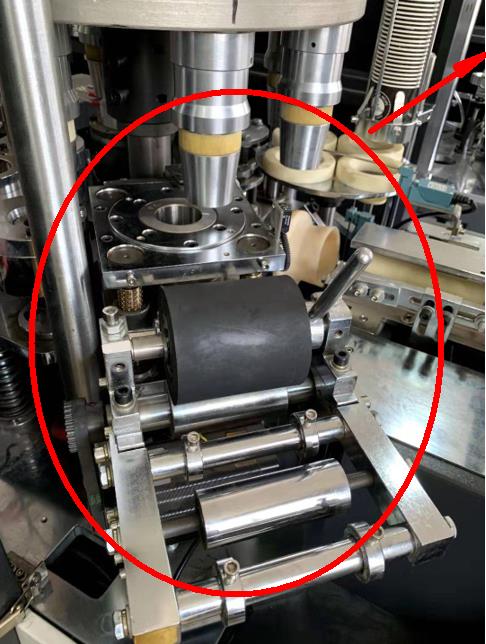

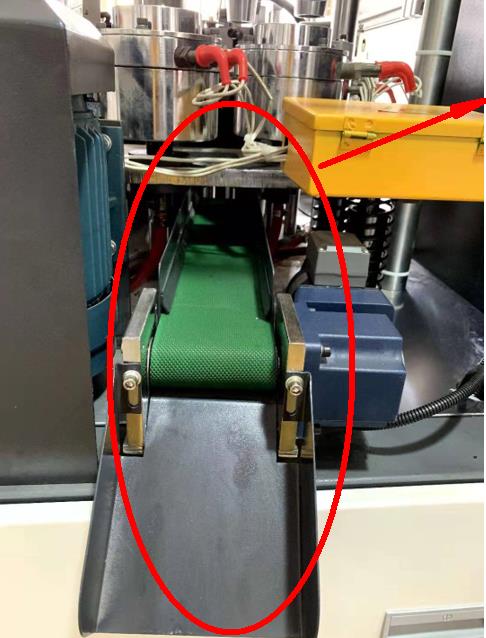

Здесь для ненужной нижней бумаги выходит за пределы машины, двигатель работает с ремнем, нижняя бумага будет разрезаться по частям и доставляться за пределы машины.

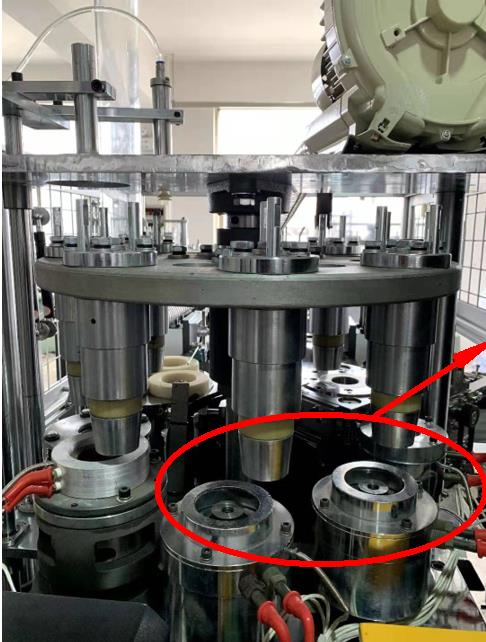

Эта тройка предназначена для нижнего Нагрева.

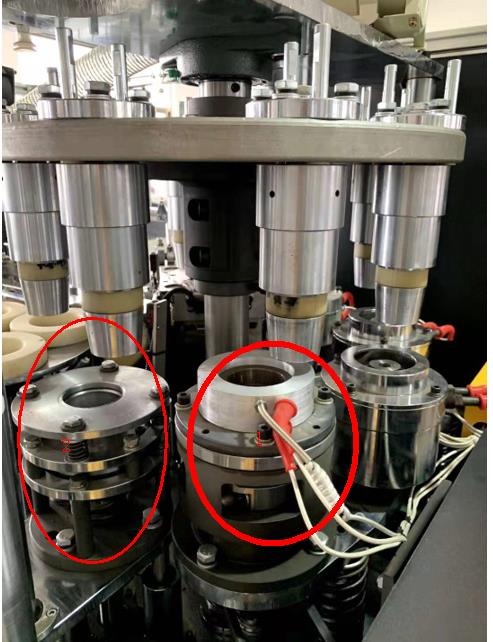

Здесь1 - для нижней накатки, 2 - для верхней накатки

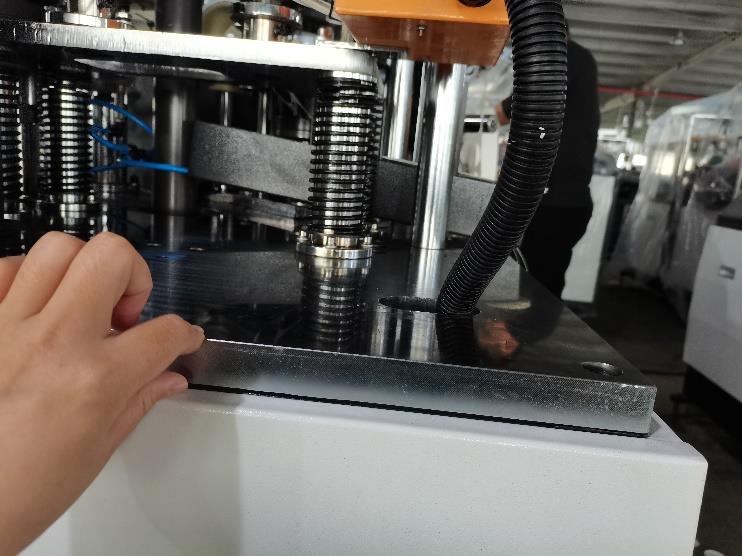

Здесь мы используем материал толщиной 25 мм, машина будет более стабильной.

Машина с защитной крышкой.
