Первым этапом на линии является загрузка вещества, используемого для формования массы пластика. Затем, с помощью экструдера, материал превращается в требуемую форму. На следующем этапе формируется контейнер, который затем вырезается и обрабатывается для получения правильной формы и качества.
Дальше происходит процесс сварки контейнеров. Это происходит с помощью термического воздействия на края формы, после чего получается готовая продукция. В завершении производственной линии готовые контейнеры упаковываются в соответствующую продукцию упаковку и отправляются на склад или прямо на производство.
Линии по производству пластиковых контейнеров могут быть различных размеров и конфигураций, чтобы соответствовать нуждам и требованиям производства. Они являются важным элементом производства пластиковых изделий и используются во многих отраслях промышленности.
Состав линии:
1. Формовочный станок. 1 шт.
2. Воздушный компрессор винтового типа. 1 шт.
3. Чиллер. 1 шт.
4. Воздушный резервуар. 1 шт.
В стоимость включена одна пресс форма.
Источник питания: 380 В/50 Гц, 3 фазы, 4 провода.

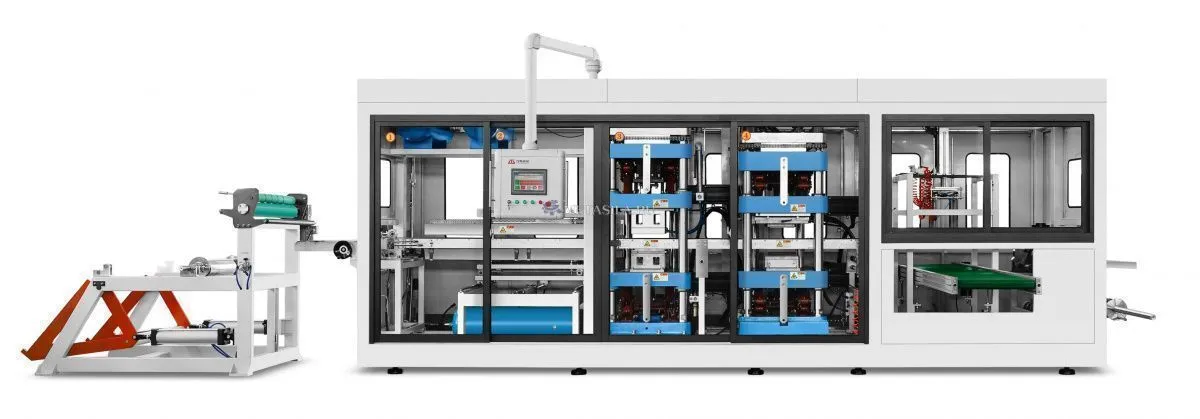

Машина объединяет в себе формование, резку и укладку в штабель. Широко используемый и подходящий для большинства запросов клиентов, он может производить пластиковые лотки, контейнеры, коробки, крышки и т.д. Машина полностью приводится в движение серводвигателем. Стабильная работа, низкий уровень шума, высокая эффективность, высокое качество.

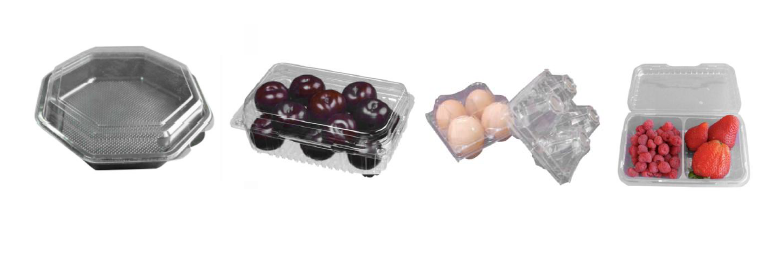

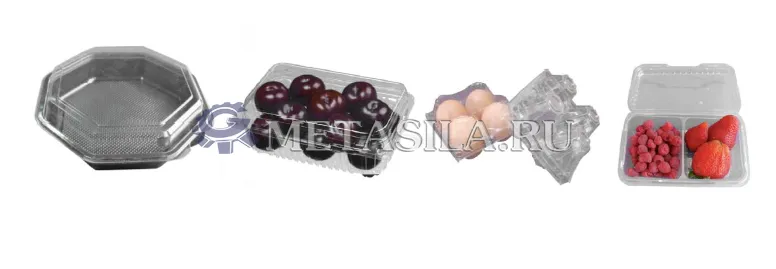

Образец:
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ:
Площадь формования 520 x 400 мм
Глубина формования (макс.) 100 мм
Толщина листа 0,2-2,0 мм
Скорость формования (макс.) 30 раз/мин
Давление воздуха 0,6-0,8мпа
Расход воздуха 3,0 м3/мин
Расход воды 0,7 м3/ч
Ширина листа (макс.) 550 мм
Подходящий лист PP, PS, HIPS, ПЭТ, ПВХ, PLA и т.д.
Источник питания переменного тока 380 В, 50 Гц, трехфазный, четырехпроводный
Используемая мощность 50 кВт
Номинальная мощность 100 кВт
Мощность нагрева 75 кВт

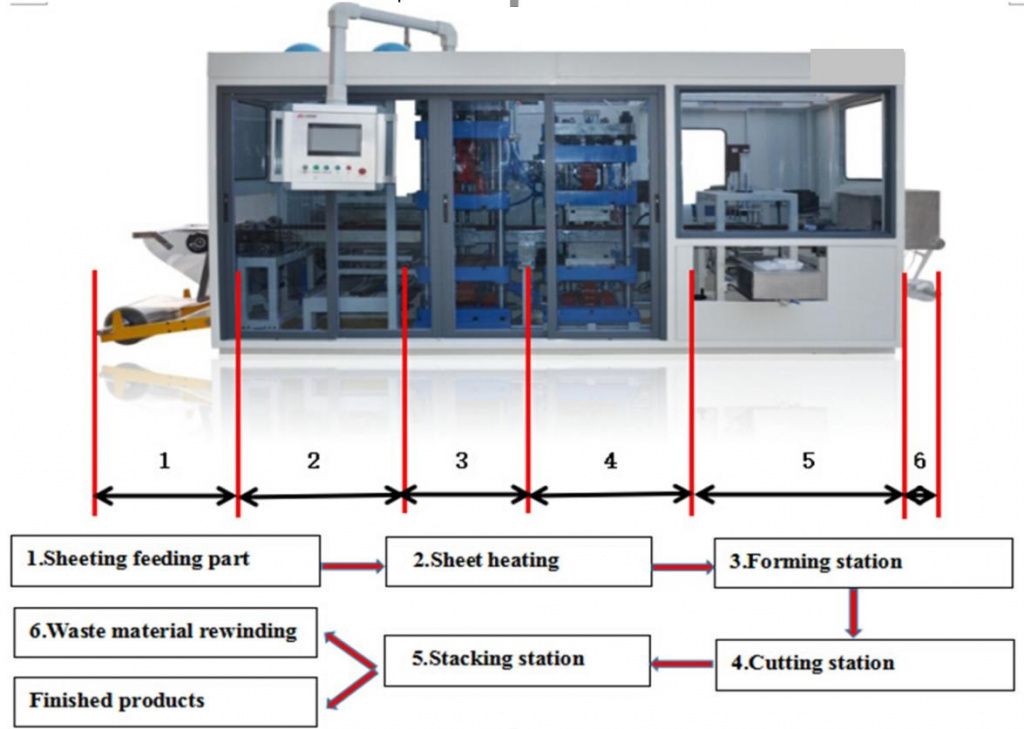

Процедура формования-резки-укладки в штабель
Размер L 9700 * W 4600 * H 2700 мм
Вес около 9,0 Т
ОСНОВНЫЕ ЭЛЕКТРИЧЕСКИЕ КОМПОНЕНТЫ
Фильтр CKD (Япония)
Формовочный клапан NORGREN (Великобритания)
Обогреватель Elstein (Германия)
Бесконтактный переключатель/твердотельное реле FOTEK (Тайвань)
Контактор переменного тока\автоматический выключатель SCHNEIDER (Франция)
Электромагнитный клапан Jinqi (Тайвань)
Выключатель питания Mean Well (Тайвань)
программируемый логический контроллер\Сенсорный экран \ серводвигатель Delta (Тайвань)
Рабочие станции приводятся в движение устойчивыми четырьмя направляющими стойками (сталь GCr15, снаружи покрыта твердым хромом). Износостойкий и продлевающий срок службы оборудования.
Рабочая станция, подача листа и прокатная часть полностью управляются серводвигателем, что делает их более точными и эффективными.
Керамический нагреватель (Германия · ELSTEIN) оснащен вакуумной изоляцией из хлопка, что обеспечивает быструю реакцию, короткое время обработки и экономию энергии.
Промышленный ручной интерфейс (Delta) имеет функцию хранения данных. Все параметры можно сохранить в рецептах, это удобно для использования.
Держатель материала сочетается со станком для экономии места в мастерской, и им легко управлять.
КРАТКОЕ ОПИСАНИЕ
1. Каждая станция приводится в движение кривошипно-рычажной конструкцией.
2. Подающая и нагревательная части оснащены оптико-электронным переключателем для предотвращения ошибок в производственном процессе.
3. Зубчатая цепь из 65 #Mn, помогающая транспортировать лист. Алюминиевые направляющие с водяным охлаждением позволяют экономить воду.
4. Машина использует ПИД-температурную систему, она показывает высокую точность и
допуск контроля температуры ≈1℃.
5. Каждый серводвигатель имеет защиту от перегрузки машины.
6. Раздвижные двери имеют функцию сигнализации.
ВСПОМОГАТЕЛЬНОЕ ОБОРУДОВАНИЕ
Компрессор:
Охлаждение пресс-форм, направляющих и гидравлической системы во время работы
машины.
Хладагент R22
Охлаждающий вентилятор0,55кВт*2
Объем резервуара для воды150Л
Номинальная мощность13,6 кВт
Источник питания3PH-380V/50 Гц
Размер l1500xw850xh1450 мм
Вес750 кг
Воздушный компрессор
Получение достаточного количества воздуха во время формования.
Рабочее давление0,8мпа
Вытеснение воздуха3.6м3/мин
Мощность двигателя22 кВт
Источник питания3PH-380V/50
Измерение l1150xw900xh1350 мм
Вспомогательная часть системы сжатия воздуха, поддерживающая стабильность
давления воздуха.
Объем1.0м3
Давление0,8Мпа
Расчетная температура150℃
Общая высота2400 мм
Внутренний диаметр800 мм
Интерфейс предохранительного клапана Rp11/2
Интерфейс сливного клапана R ½

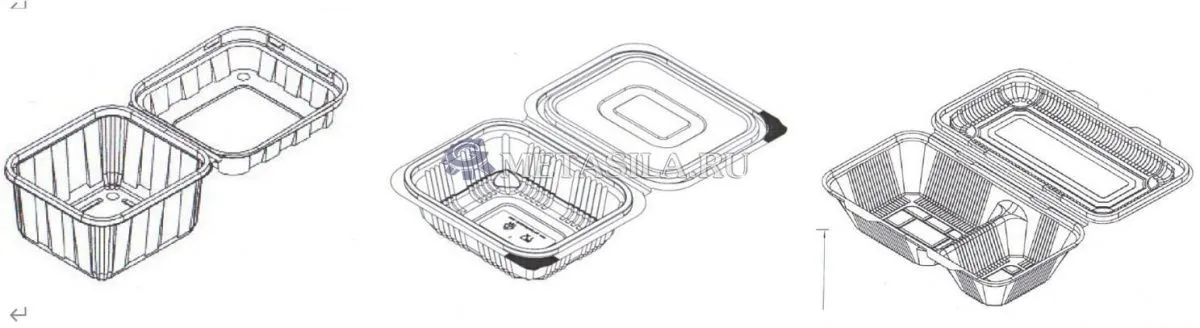

ОБРАЗЦЫ ЧЕРТЕЖЕЙ
Дополнительная пресс форма: 12200 $
Мы предоставляем гарантию на наши станки и оборудование на один год, а также гарантийное обслуживание и сервис после окончания гарантийного срока. Мы заботимся о качестве и надежности наших продуктов, чтобы обеспечить нашим клиентам долгосрочную поддержку и уверенность в работе с нашим оборудованием.
