Линия по производству бумажных стаканчиков DR-10

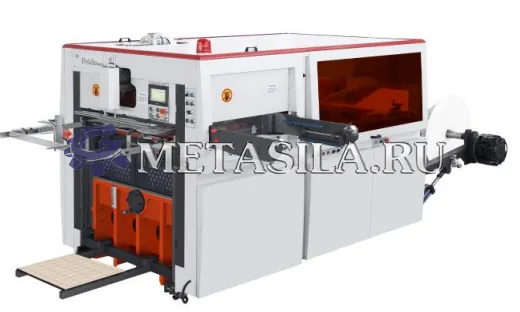

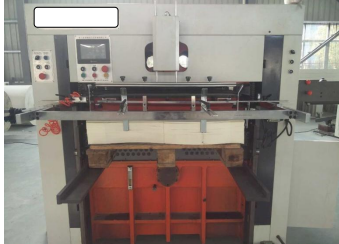

Машина для высечки рулонов 970x550 - 42495 USD.

1 Машина для высечки рулонов 1 шт

2 Пресс-формы для высечки

Техническая спецификация

Максимальная площадь резки 940 мм x 510 мм

Точность резки ±0,20 мм

Вес бумаги в граммах 120-400 г/м2

Производственная мощность 100-200раз/мин

Требование к давлению воздуха 0,5 МПа

Расход воздуха под давлением 0,25 м³/мин

Максимальное давление резки 180T

Вес 6,5 т

Максимальный диаметр ролика 1600 мм

Общая мощность 12кВт

Размер 5000x2200x1800мм

Описание:

Автоматическая машина для высечки полотна, основанная на международной передовой технологии, имеет высокую стабильность, высокие показатели безопасности, высокую точность готового продукта, он широко используется в

полиграфической, упаковочной и бумажной промышленности.

Он принимает микрокомпьютер, человек-компьютер

интерфейс управления, сервопривод позиционирования, преобразователь частоты переменного тока, автоматический подсчет, ручная пневматическая стопорная пластина, фотоэлектрическая система коррекции отклонения, электромагнитная муфта, централизованная смазка маслом, защита от перегрузки и отличительная передача.

Таким образом, это гарантирует гладкость

операции возврата бумаги и подачи бумаги, точное позиционирование и упорядоченное изъятие. Все

ключевые детали и элементы управления машины импортируются.

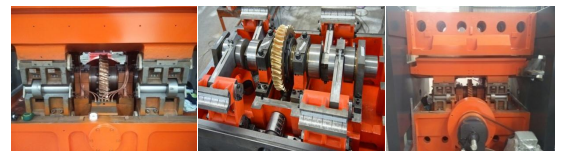

Основная структура

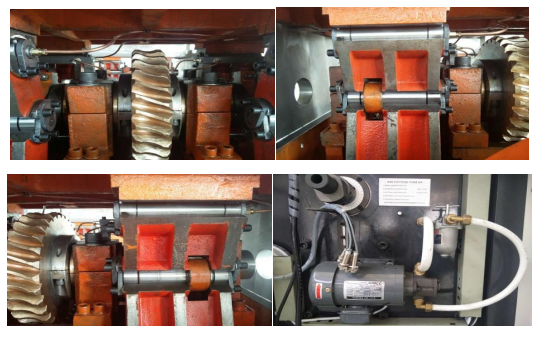

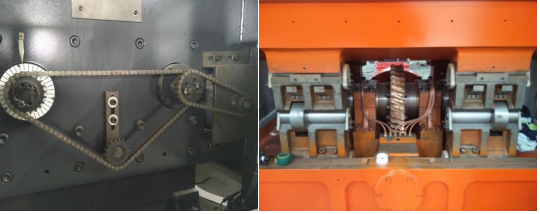

Структура червячной передачи: идеальное червячное колесо и червячная система передачи обеспечивают мощное и устойчивое давление и делает резку точной, в то время как машина работает с высокой скоростью, низким уровнем шума, плавностью хода и высоким давлением резки.

Основная рама, подвижная рама и верхняя рама изготовлены из высокопрочного ковкого чугуна.

Система смазки: Применяется принудительная система смазки для обеспечения основной подачи масла.

Регулярно и уменьшает трение и продлевает срок службы машины, Машина выключается для защиты, если давление масла низкое. В масляный контур добавлен фильтр для очистки масла и реле расхода для контроля нехватки масла.

Сила высечки обеспечивается приводом инверторного двигателя мощностью 7,5 кВт. Это не только энергосбережение, но также может реализовать бесступенчатую регулировку скорости, особенно при координации с дополнительным большой маховик, который делает усилие высечки сильным и устойчивым, а электричество может быть дополнительно уменьшено.

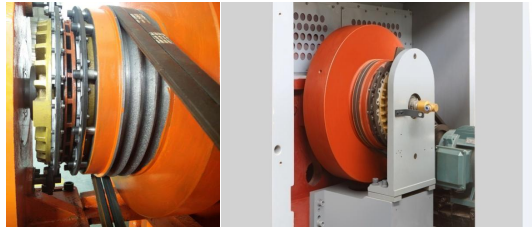

Пневматический тормоз сцепления: за счет регулировки давления воздуха для управления крутящим моментом, низкий уровень шума и высокая эффективность торможения. Машина автоматически отключится, если произойдет перегрузка.

Давление электрического управления: точное и быстрое регулирование давления высечки.

Давление автоматически регулируется с помощью двигателя для управления четырьмя футами с помощью HMI.

Можно высечь по напечатанным словам и цифрам или просто высечь без них.

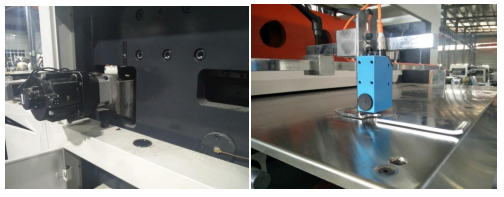

Координация между шаговым двигателем и фотоэлектрическим глазком, который может идентифицировать цвета, гарантирует

Идеальное соответствие позиции высечки и фигур. Просто установите длину подачи с помощью микрокомпьютерного контроллера для высечки изделий без слов и цифр.

Электрический шкаф

Двигатель: преобразователь частоты управляет главным двигателем с низким энергопотреблением и высокой эффективность.

ПЛК и ЧМИ: на экране отображаются текущие данные и статус, все параметры могут быть установлены через Экран.

 Блок коррекции. Это устройство управляется двигателем, который может фиксировать и регулировать бумагу в правильном положении.

Отдел высечки использует версию устройства с пневматическим замком, чтобы избежать отрыва от машины.

 Пластина для высечки: термообработка стального листа 65Mn, высокая твердость и плоскостность. Пластина ножа для высечки и рама пластины могут быть сняты, чтобы сохранить тарелку.

 Аварийный сигнал блокировки бумаги: система аварийной сигнализации останавливает машину при подаче бумаги.

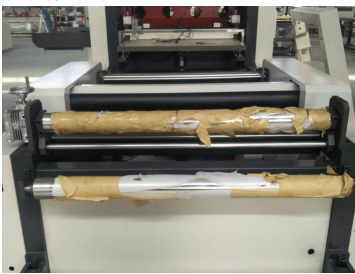

Устройство подачи: используется цепной пневматический ролик для размотки, контроль натяжения размотки.

Скорость, и это гидравлика, она может поддерживать не менее 1,5 т. Макс рулон бумаги.

Загрузка материала: Электрическая загрузка рулонного материала, простая и быстрая. Два ролики с резиновым покрытием управляются тяговым двигателем, поэтому бумагу очень легко запустить вперед автоматически

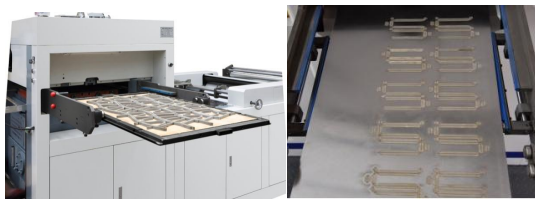

Автоматически складывайте и выравнивайте угловые материалы на бумажном сердечнике. Многоступенчатая регулировка степени складывания. Каким бы согнутым ни было изделие, его можно распрямить или перевернуты в другие стороны.

Подаваемый материал: фотоэлектрическая система слежения за глазами обеспечивает синхронизацию скорости подачи материала и высечки.

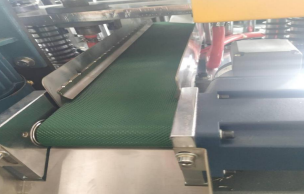

Под действием индукционного выключателя готовый продукт будет автоматически опускаться вниз, чтобы высота бумаги оставалась неизменной, в течение всего процесса высечки ручное взятие бумаги не требуется.

Электрическая конфигурация

Шаговый двигатель Schneider (Франция)

Двигатель регулировки давления Тайвань

Сервопривод Schneider (Франция)

Датчик цвета Sick (Германия)

Преобразователь частоты Schneider (Франция)

Все остальные электрические детали Schneider (Франция)

Фотоэлектрический выключатель Leuze(Германия)

Главный воздушный цилиндр AirTAC (Тайвань)

Электромагнитный клапан и другие детали AirTAC (Тайвань)

Пневматическое сцепление Китай

Коренные подшипники Германия

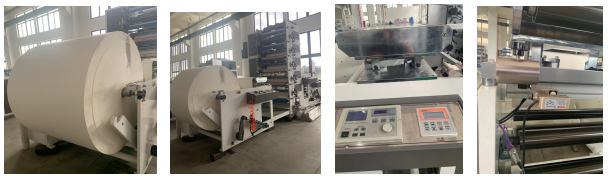

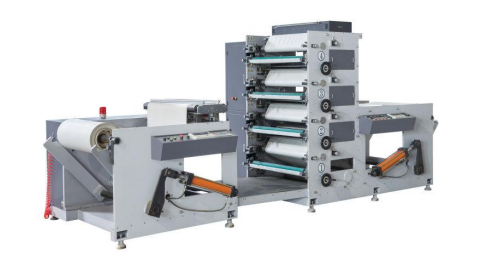

Флексографская печатная машина - 77101 USD.

Эта машина подходит для печати на хромированной бумаге, крафт-бумаге с полиэтиленовым покрытием, бумага, бумага с покрытием PLA, белая картонная бумага, термобумага, алюминиевая фольга бумага, нетканая ткань и т. д.

Применение: экологически чистая упаковка, такая как бумажные пакеты, бумажные стаканчики, бумага, коробки, разные пакеты для еды и жилья.

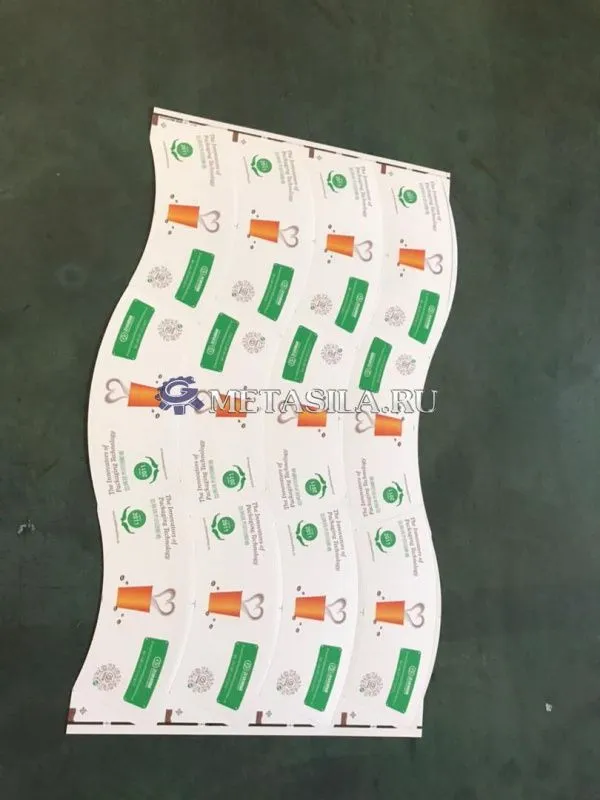

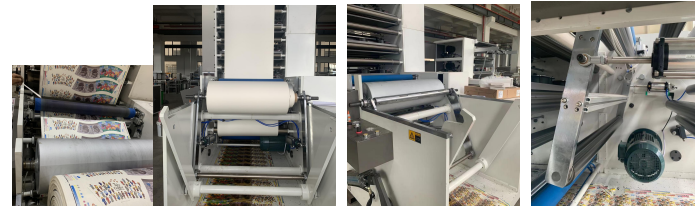

Образцы

1. Основная конфигурация

Максимальная ширина полотна: 950 мм

Максимальная ширина печати: 930 мм

Окружность печати: 254～508 мм

Максимальный диаметр размотки: 1400 мм

Максимальный диаметр перемотки: 1400 мм

Механизм печати: 1/8cp

Максимальная скорость печати: 100 м/мин.

Толщина пластины: 1,7 мм

Версия с пастой Толщина ленты: 0,38 мм

Толщина подложки: бумага 40-400 г/м²

Цвет машины: серый белый

Рабочий язык: китайский и английский

Источник питания: 380 В ± 10%, 3 фазы, 50 Гц

Печатный валик: 2 комплекта бесплатно (количество зубьев зависит от клиента)

Анилоксовый валик (4 шт., сетка на усмотрение заказчика)

Сушка: Инфракрасная сушилка с лампой 6 шт.

Поверхностная перемотка с большим роликом

Самая высокая температура нагревательной сушилки: 90 ℃

Главный двигатель: 7,5 кВт

Общая мощность: 40 кВт

Разматыватель

• Максимальный диаметр разматывания 55 дюймов (1400 мм), с сердечником оси рулона 3 дюйма, включая автоматическую направляющую полотна.

Устройство, автоматически корректирует положение бумаги. Со столом для переплета бумаги и гидравлическим подъемом

устройство бумажного вала и с системой автоматического контроля натяжения.

• 3-дюймовый сердечник вала с набуханием воздуха.

• Электронное устройство тяги направляющей полотна бумаги, небольшое смещение бумажного полотна.

 • один магнитный порошковый тормоз

• с пистолетом для быстрой накачки

• Блок натяжения подачи: технология контроля конусности для обеспечения точности совмещения.

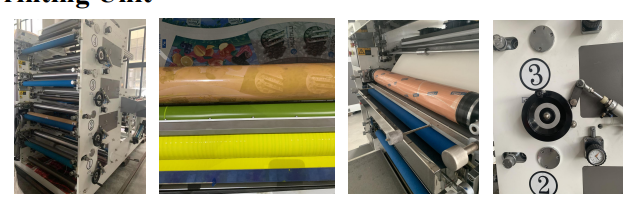

Блок печати

• Четырехцветная печатная секция, керамический анилоксовый валик, печатный валик и прижимной валик высокой точности. • Печатная секция имеет винтовую зубчатую передачу 45 градусов. Это может устранить вибрацию машины, чтобы сделать ее более стабильной и прочной.

• Печатный валик: 8 шт. (количество зубьев по мере необходимости) • Керамический анилоксовый валик: 4 шт. (lpi по мере необходимости)

• Анилоксовый валик, пневматическая муфта давления печатного вала.

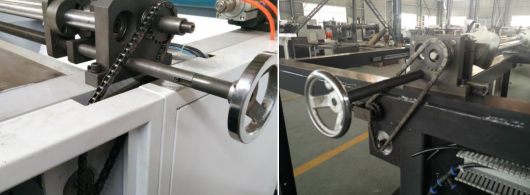

• Ручная регулировка поперечной фокусировки, 4 комплекта

 • Ручная регулировка вертикальной фокусировки, 4 комплекта

• Однополюсная реверсивная система очистки, 4 комплекта

 • Картридж из нержавеющей стали, 4 комплекта

 • Быстрая смена формного цилиндра без каких-либо инструментов

• Функция вращения анилоксового вала: когда машина остановлена, анилоксовый вал остается неподвижным.

Работает автоматически, чтобы предотвратить высыхание чернил на анилоксовом валике, избегайте заглушки анилоксового вала.

• Печатная передача: cp1/8

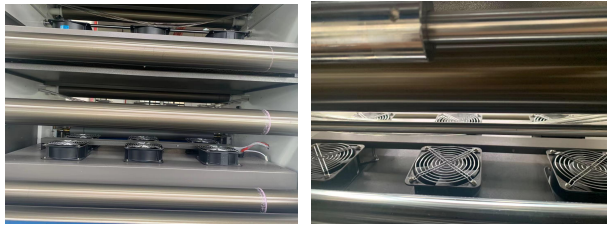

Сушильный блок

• Каждая группа печати с ИК-сушкой с 6 лампами, управляемая независимым переключателем, температура регулируемый.

 • Комбинация горячего ветра и естественного холодного ветра (включая всасывающий вентилятор). Входящий воздух

громкость регулируется в каждом блоке.

• Каждая печатная группа с вентиляторами горячего воздуха обеспечивает качество сушки (6 обдувов и 1 всасывание).

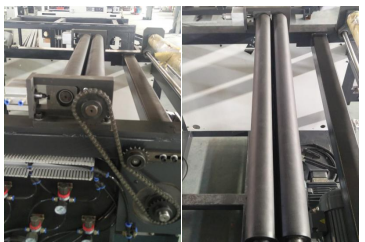

Блок перемотки

• Набор намоток для перемотки после печати с приводом от двигателя обеспечивает стабильное натяжение перемотки.

и точность высокоскоростного бега.

 • перемотка спиной к спине делает бумажный рулон более гладким и плотным.

 • с одним 3-дюймовым сердечником вала перемотки

Основной технический параметр

1 максимальный диаметр размотки 1400 мм

2 Максимальный диаметр перемотки 1400 мм

3 Окружность печати 254--508 мм

4 Максимальная ширина полотна 950 мм

5 Максимальная ширина печати 930 мм

6 Электропитание 380В 3Ф 50Гц

7 Скорость печати 5-100 м/мин

8 Толщина пластины 1,7 мм

9 Толщина ленты 0,38 мм

10 Толщина бумаги 40-400г

11 Размер 5,2*1,85*2,35 м

12 Вес около 5500 кг

Запчасти

Ручной монтаж пластин 1

Регулятор температуры 1

Трубка ИК-лампы 1

Медная втулка 3

Переключатель Зеленый 2

Переключатель Черный 2

Воздушный кран 2

Лезвие 5 метров

двусторонний скотч 3 метра

Электромагнитный клапан 220В

Ящик для инструментов 1

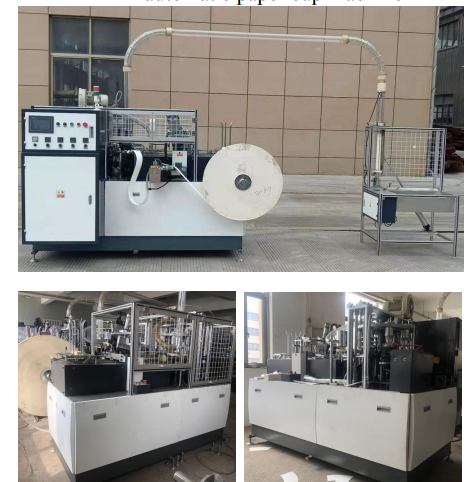

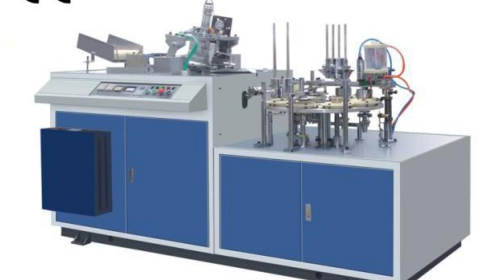

Автоматическая машина для производства бумажных стаканов - 37046 USD.

Интеллектуальная среднескоростная машина для производства бумажных стаканов.

Неотъемлемый корпус из стальной пластины и смазка распылением масла системы обеспечивают длительную нормальную и стабильную работу оборудования;

Высокая эффективность и энергосбережение.

Усовершенствованный высокоточный кулачковый привод и зубчатая передача делают точное формирование каждой станции;

Сервопривод, отслеживающий нижнюю подачу бумаги, фиксирует размер чашки нижняя бумага, которая эффективно экономит сырье;

Система ПЛК с интерфейсом человек-машина контролирует долгосрочную стабильную работу всей машины.

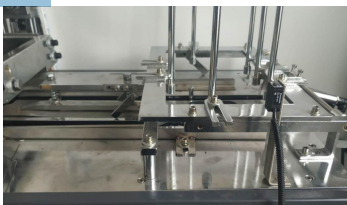

Автоматический стол для подсчета и каппинга скоординирован и разумно настроен на замену ручной работе;

Технический параметр:

Объем производства 3 унции-16 унций (форма может быть изменена)

Сырье Бумага с одинарным/двойным полиэтиленовым покрытием

Плотность бумаги в граммах 140-350 г/м²

Скорость 65-85 шт./мин.

Напряжение 380В 50Гц

Общая мощность 4кВт

Вес 1870 кг

Размер 2130х1150х1900мм;

Требования к воздуху

Давление 0,6 МПа, вентиляция: 0,6 м3/мин.

Машинное производство должно быть оснащено воздушным компрессором.

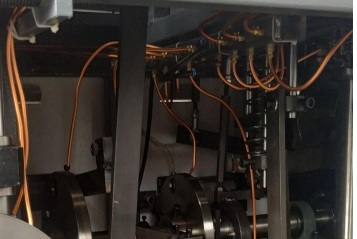

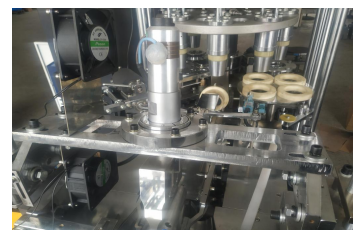

Изображение деталей машины:

Множественная подача: три раза подача бумаги и многократное посредничество, чтобы избежать неровных сторон бумажного стакана

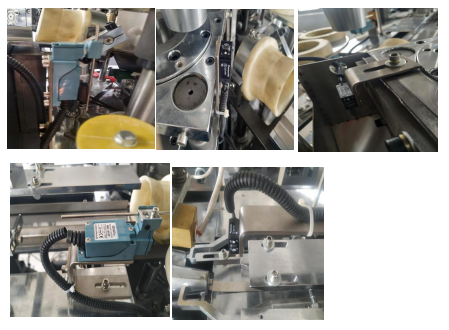

Оптическое обнаружение глаз:

Кодер и оптический глаз одновременно контролируют машину. Один сектор оснащен чашкой дно, чтобы избежать отходов. Аварийная сигнализация, автоматическое отключение.

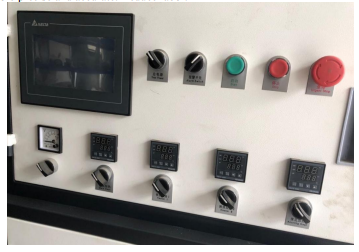

Система управления ПЛК: машина управляется ПЛК, что повышает интеллект и делает ход более точным и аккуратным.

Ультразвуковой охлаждающий вентилятор: несколько вентиляторов работают одновременно для увеличения тепла рассеивание и ускорение охлаждения, чтобы поддерживать соответствующую температуру машины во время операции.

Автоматическая система дозаправки: Машина автоматически смазывает каждую требуемую позицию.

смазка через медную трубу, что экономит труд и продлевает срок службы машины

Очистка отходов бумажной подложки: макулатура выгружается через направляющую конвейерной ленты, чтобы избежать попадания макулатуры в машину во время работы

машины, которую трудно чистить и которая влияет на работу машины

Система привода шкива: машина соединена рифлеными колесами, и все детали соединены более близко. Не легко потерять во время работы машины, и работа более точная.

Перфорация бумаги-основы: в прошлом сложный процесс всасывания и подачи бумаги-основы был склонен к повороту днища. Оборудование было изменено на прямую промывку днища и

способ подачи, чтобы избежать поворота дна за один прием.

Электрическая конфигурация всей машины:

Кнопка (Шнайдер)

Сенсорный экран (Дельта)

ПЛК (Дельта)

Маленькое реле (Шнайдер)

Твердотельное реле (Mingyang, Тайвань)

Контактор переменного тока (Schneider)

Встроенный ультразвук экономит внешнее пространство машины, уменьшает размер всей машины и уменьшает занимаемую площадь машины.

 Машина для производства рукавов для бумажных стаканов - 28238 USD.

Техническая спецификация:

 Ультразвуковая машина для производства бумажных стаканчиков/чаши

Размер бумажной чаши от 3 до 50 унций (сменная форма), высота до 125 мм

Сырье 170-450 г/м² Полиэтиленовая бумага, лакированная печатная бумага или другая пленка мелованная бумага (может быть запечатана ультразвуком)

Номинальная производительность 45-55 шт./мин.;

Источник питания 220 В/380 В/50 Гц или другой необходимый

Общая мощность 4 кВт

Общий вес 1000 кг

Размер упаковки (Д x Ш x В) 2450 x 1200 x 2000 мм;

Рабочий источник воздуха 0,6 МПа, выход воздуха: 0,3 м3/минута

Доступно для изготовления машины по вашему требованию

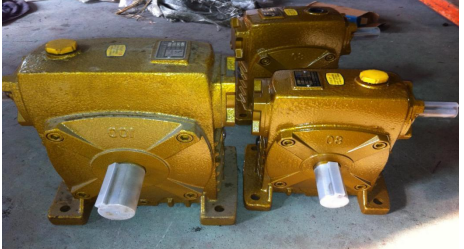

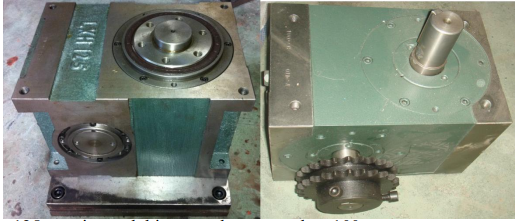

Редуктор скорости:

Редуктор скорости 1:30 100 более стабилен.

Редуктор скорости и коробка передач очень важны для машины.

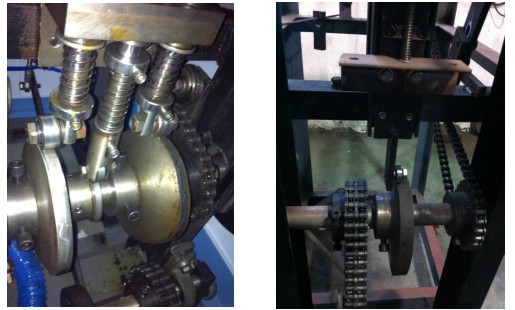

Используется 3 камеры для управления процессом складывания. Обычно 1 кулачок используется для управления процессом складывания.

Каждый кулачок контролирует каждую руку, процесс складывания более точен и легко регулируется.

Многослойная присоска намного мощнее и делает процесс успешным. v Многослойная присоска имеет долгий срок службы; когда верхняя часть изношена, просто отрежьте верхнюю часть.
