Готовая продукция: Обогащённые рисовые гранулы

Производительность: 1000-1300 кг/ч

Сырьё: Рисовая мука (из дроблёного риса), вода и др.

Технологическая схема       Измельчение → Смешивание → Транспортировка → Экструзия → Транспортировка → Вибрация → Охлаждение → Транспортировка → Сушка → Охлаждение

Требования к цеху: Производственное помещение: Д-25м Ш-4м В-4м ➔ Склад сырья: Д-10м Ш-5м В-3м ➔ Готовой продукции: Д-10м Ш-5м В-3м

Персонал: 4 человека

Напряжение/частота 380В/50Гц (трёхфазное); 220В/50Гц (однофазное)

Установленная мощность 594,87 кВт

Список оборудования

Дробильная машина

Винтовой конвейер

Ленточный смеситель

Винтовой конвейер

Трёхшнековый экструдер

Чиллер

Градирня

Машина для впрыска воды

Пневмоконвейер (избыточное давление)

Вибрационный питатель

Мощный охладитель

Пневмоконвейер (разряжение)

Электрическая сушилка

Пневмоконвейер (разряжение)

Трёхслойный охладитель

Описание:

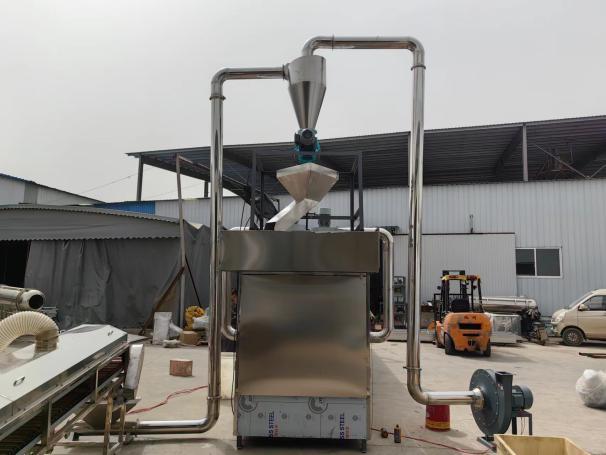

Дробильная система с импульсной пылеудаляющей системой

Общая мощность: 52,75 кВт

Главный двигатель: 37 кВт, 1440 об/мин

Тонкость помола: 80 меш

Производительность: 1300–1500 кг/ч

Мощность двигателя пылеудаления и воздушного затвора: 15 + 0,75 кВт

Размер входных гранул: < 12 мм

Габариты: ~6,0×1,2×3,5 м

Комплектация:

- 2 сита 60 меш

- 2 сита 80 меш

- 2 сита 100 меш

- 5 рамок для сит (40/60/80/100/120 меш)

Функция: Измельчение зерна в порошок.

Особенности:

- Простая и надежная конструкция, стабильная работа, эффективное дробление.

- Возможность прямой выгрузки измельченного материала из камеры.

- Регулировка размера частиц за счет сменных сит.

- Обработанная внутренняя поверхность корпуса исключает остатки порошка, соответствуя стандартам GMP.

Материалы:

- Контактирующие с продуктом части из нержавеющей стали.

- Закрытая система с трубопроводами, приемным бункером, пылеудалением и электронным управлением.

- Вентилятор создает отрицательное давление, обеспечивая сбор продукта без пылевыделения.

- Полностью герметичный процесс предотвращает загрязнение и соответствует требованиям экологичности.

Винтовой конвейер

Диаметр трубы 141 мм

Мощность 1,5 кВт (редуктор RV75)

Габариты (м) 3,0×0,6×2,5

Назначение: Транспортировка смешанной муки к загрузочному бункеру экструдера.

Конструктивные особенности:

Регулируемая высота: Подстраивается под требования производства.

Стабильная подача: Обеспечивает равномерную работу экструдера.

Мобильность :4 колеса для удобного перемещения.

Материал: Полностью из нержавеющей стали.

Функция смешивания: Шнек перемешивает продукт во время транспортировки.

Эксплуатационные преимущества:

- Низкий уровень шума

- Простота управления

- Высокая эффективность

- Разгрузочный люк: В нижней части для легкой очистки.

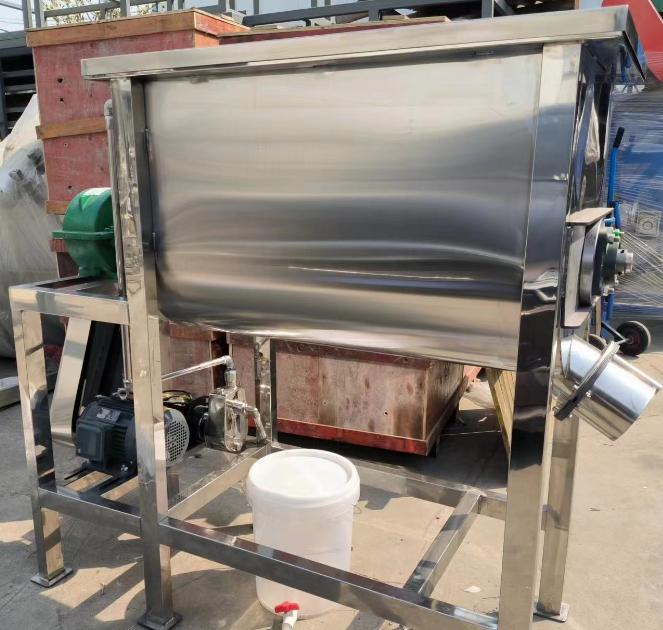

Ленточный смеситель

Габариты (м) 2,3×0,8×1,6

Общая мощность 4,5 кВт

Главный двигатель 3,7 кВт

Водяной насос 0,75 кВт

Производительность 200 кг/партия

Назначение: Смешивание сырья с водой.

В линии используются два смесителя для попеременной работы.

Конструктивные особенности:

Система насоса и распылительных форсунок: Для подачи воды в смеситель.

Ленточный механизм: обеспечивает равномерное перемешивание сыпучих и жидких компонентов.

Применение: Идеален для пищевых и фармацевтических производств, где требуется точное смешивание порошков с жидкостями.

Винтовой конвейер

Диаметр трубы 141 мм

Мощность 1.5 кВт (редуктор RV75)

Габариты (м) 3.0×0.6×2.5

Назначение: Транспортировка смешанной муки к загрузочному устройству экструдера

Ключевые особенности:

Регулировка по высоте: Подстраивается под производственные нужды

Стабильная скорость подачи: Обеспечивает равномерную работу экструдера

Мобильная конструкция: 4 колеса для удобного перемещения

Полностью из нержавеющей стали: Соответствует санитарным нормам

Функция смешивания: Шнек перемешивает продукт во время транспортировки

Люк для очистки: Расположен в нижней части для удобного обслуживания

Область применения: Пищевая промышленность, фармацевтика и другие отрасли, требующие гигиеничной транспортировки сыпучих материалов.

Экструдер

Производительность 1200-1500 кг/ч

Установленная мощность 193 кВт

- Главный двигатель 132 кВт

- Масляный насос 0.75 кВт

- Питающий двигатель 1.5 кВт

- Ленточные нагреватели 56 кВт

- Вентилятор вытяжки 0.1 кВт

- Двигатель резца 4.4 кВт

Габариты (м) 6.0×1.0×1.8

Конструктивные особенности:

Шнеки: Изготовлены из стали Cr12MoV

Редуктор: Высокомоментный с водяным охлаждением системы смазки

Рабочие элементы: Из специальной закаленной нержавеющей стали

Преимущества:

Точная регулировка параметров экструзии

Долговечность конструкции

Универсальность для различных видов сырья

Чиллер (охладитель воды)

Холодильная мощность 13 250 Ккал/ч (15,41 кВт)

Потребляемая мощность 4,3 кВт

Хладагент: R22 (Фреон-22), управление капиллярной трубкой

Компрессор: Вихревой тип, 3,75 кВт

Испаритель: Змеевиковый тип + резервуар из нержавеющей стали

Производительность охлажденной воды 2,74 м³/ч (диаметр трубы 1 дюйм)

Конденсатор: Пластинчатый тип + осевой вентилятор с внешним ротором

Воздушный поток вентилятора: 5 800 м³/ч

Насос: Мощность: 0,37 кВт, расход: 50 л/мин, напор: 14 м

Материал бака: Нержавеющая сталь SUS304, объем: 0,08 м³

Панель управления: Микропроцессор с цифровым дисплеем, диапазон регулировки температуры: 5-30°C

Габариты 1200×700×1350 мм

Функциональное назначение: Используется в комплексе с экструдером для точного контроля и поддержания температуры оборудования.

Градирня

Назначение: Обеспечивает циркуляцию охлаждающей воды для экструдера

Мощность 0,67 кВт

Диаметр входной трубы 40 мм

Габариты (м) 0,9×0,9×1,8

Машина для впрыска воды

Общая мощность 2,75 кВт

Приводной двигатель 0,75 кВт (редукторный)

Нагревательный элемент 2 кВт

Габариты (м) 1,2×1,0×1,8

Насос: Дозирующий с ЧРП-управлением

Тип соединения труб: Хомутовое (быстрый монтаж)

Резервуар: Рубашечного типа с индикатором уровня воды

Пневмоконвейер (с избыточным давлением)

Мощность 5,5 кВт

Габариты (м) 0,7×0,7×1,8

Диаметр трубы 141 мм

Функциональное назначение: дальняя транспортировка сыпучих продуктов с помощью воздушного потока

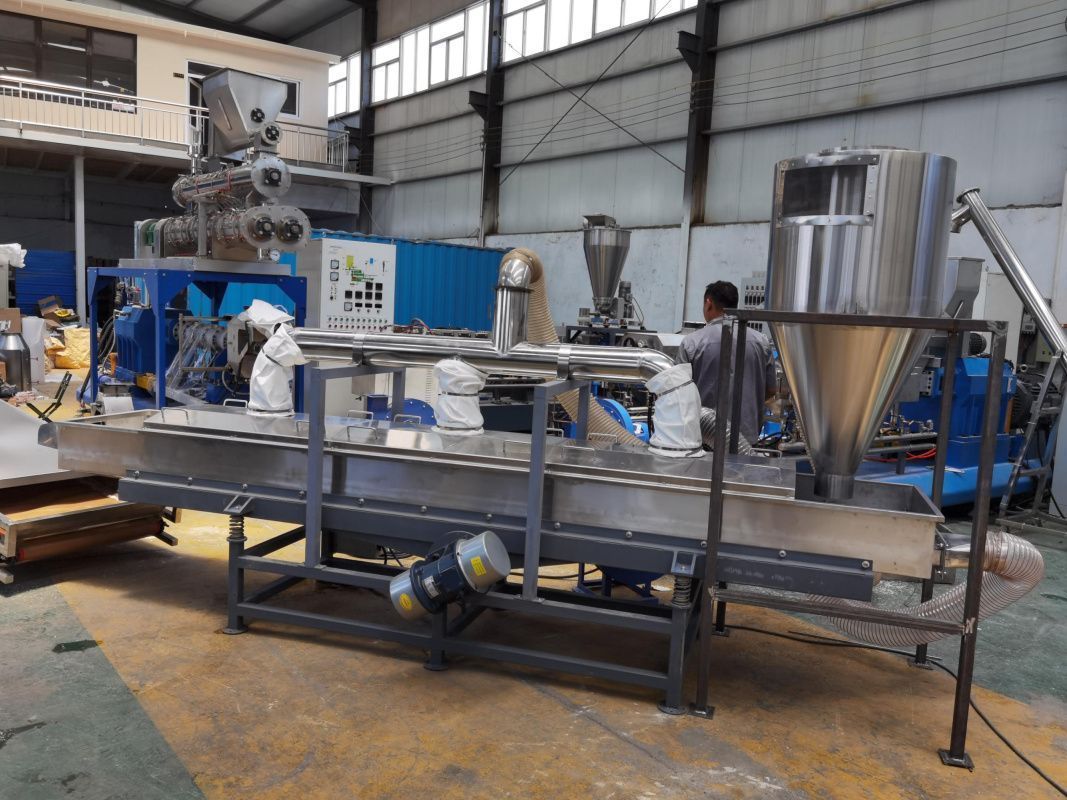

Вибрационный питатель

Общая мощность 3,22 кВт

Мощность двигателей 0,11 кВт × 2

Мощность вентиляторов 1,5 кВт × 2

Габариты (м) 4,5×1,4×0,7

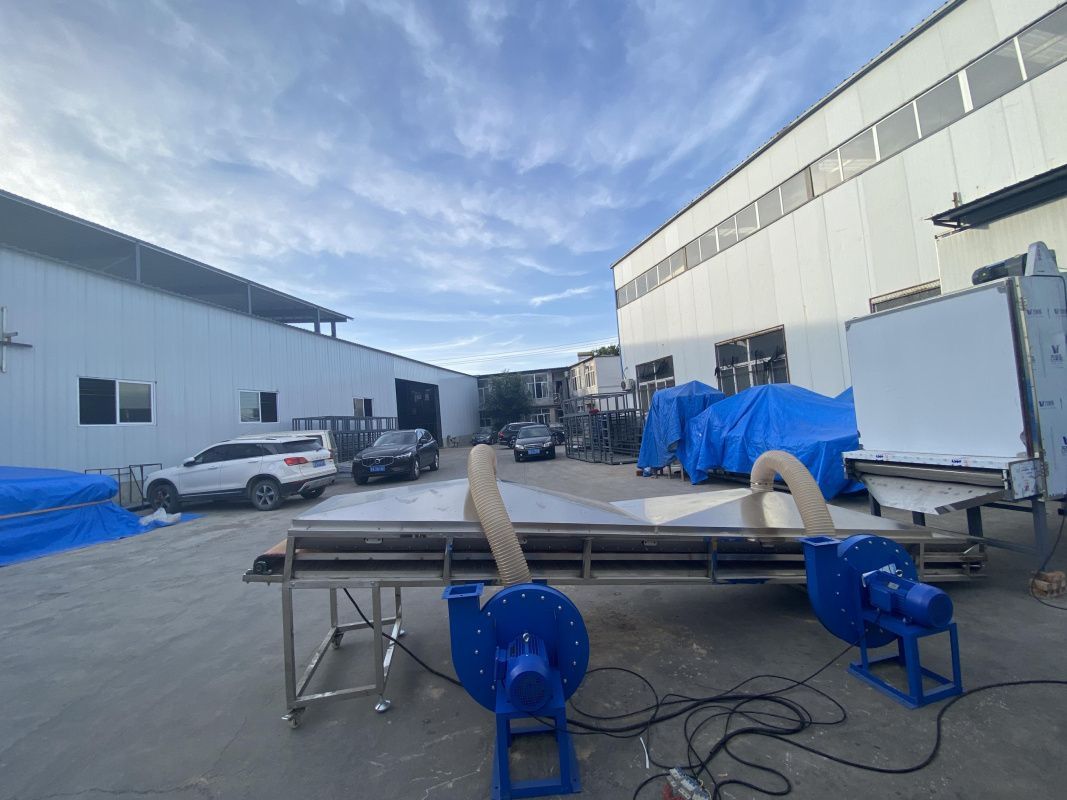

Охладительная машина

Общая мощность 3,55 кВт

Мощность основного привода 0,55 кВт

Мощность вытяжных вентиляторов 1,5 кВт × 2 (всего 3 кВт)

Габариты (м) 5,0×0,6×1,2

Производительность воздуха 3000-5668 м³/час

Пневмотранспорт с отрицательным давлением

Мощность (основная) 5,5 кВт

Мощность воздушного замка 1,5 кВт

Габариты (м) 2,0×1,3×2,8

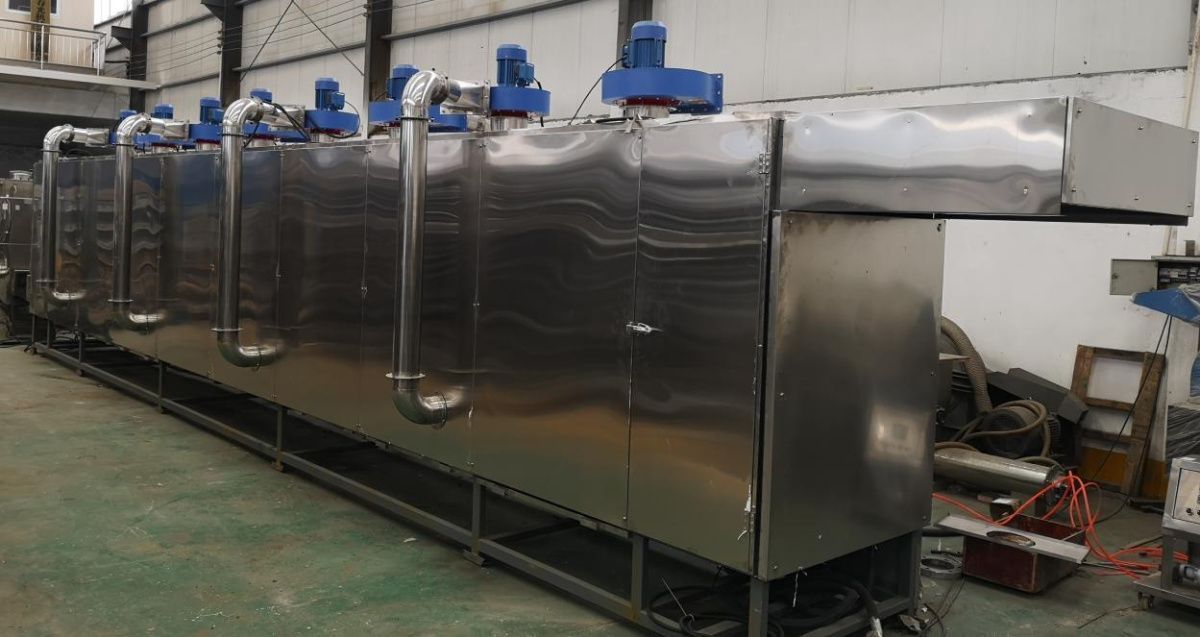

Семислойная сушильная установка

Общая мощность 135,2 кВт

Мощность привода 1,5 кВт × 3 (регулировка скорости ЧРП)

Мощность двигателя разбрасывателя 0,1 кВт

Мощность нагрева 120 кВт

Мощность циркуляционных вентиляторов 1,5 кВт × 6

Мощность осушительных вентиляторов 0,75 кВт × 2

Ширина ленты 1200 мм

Производительность 600-1000 кг/ч

Габариты (м) 11,0×1,8×2,5

Конструктивные особенности:

7-уровневая система сушки с поперечной циркуляцией горячего воздуха

Сетчатая лента для равномерного просушивания продукта

Энергосберегающая конструкция: Корпус с теплоизоляционными панелями

Полировка всех сварных швов

Пневмотранспорт с отрицательным давлением

Мощность основного привода 5,5 кВт

Мощность воздушного замка 1,5 кВт

Габариты (м) 2,0×1,3×2,8

Материал трубопровода: Нержавеющая сталь или PVC (на выбор)

Функциональное назначение:

Эффективная транспортировка продукции на большие расстояния

Трёхслойная охладительная машина

Мощность приводного двигателя 0,55 кВт

Мощность вытяжного вентилятора 1,5 кВт

Мощность двигателя разбрасывателя 0,1 кВт

Габариты (м) 5,0×1,3×1,6

Управление скоростью ЧРП-регулировка

Функциональное назначение:

Многоступенчатое охлаждение продукции перед упаковкой

Равномерное распределение продукта на конвейерной ленте

В стоимость включены пуско-наладочные работы
