Производительность: 100 кг/ч

Эта производственная линия позволяет выпускать как кусочки жевательной резинки, так и жевательную резинку в форме подушечек, производительность может достигать 100 кг в час. Данная линия подходит для производства жевательной резинки с ксилитом. Оборудование представляет собой полностью автоматическую линию, состоящую из смесителя, экструдера, шестиручьевого калибратора (уплощителя), формовочной машины, охлаждающего конвейера, автоматического гранулятора и дражировочной машины, что позволяет производить жевательные резинки различных форм (например, квадратные, прямоугольные, в виде пластинок и т.д.). Производственная линия автоматически управляется с помощью ПЛК, отличается высокой функциональностью, компактной и рациональной компоновкой, а также эстетичным внешним видом. Это идеальное оборудование для производства жевательной резинки (включая резинку с ксилитом).

Параметры:

Производительность Около 100 кг/ч

Вес жевательной резинки: Настраивается

Длина всей линии: Около 15 м

Технологическая схема:

Технологический процесс: Сырье → Тесто → Толстый лист → Тонкий лист → Маленькие кусочки → Сушка 12 часов → Разделение → Дражирование → Упаковка

Оборудование:
Мельница для сахара → Печь для разогрева жвачной основы → Смеситель → Экструдер → Конвейер с обсыпкой порошком → 6-парная вальцовка для раскатки теста → Конвейер со сбором порошка → Резак для жевательной резинки → Делитель жевательной резинки → Дражировочная машина

Комплектация:

Система варки/подготовки

Печь для разогрева жвачной основы

Мельница для сахара

Смеситель

Система формования и охлаждения

Экструдер

Машина для нанесения пудры (посыпки)

6-валковая раскаточная машина (пастилажная)

Машина для сбора пудры

Резак для подушечек (для формы "подушечка")

Делитель жвачки

Охлаждающий тоннель

Система дражирования

Дражировочный котел 3шт.

Описание:

Печь для разогрева жвачной основы. Эта машина расплавляет жвачную основу из твердого состояния в мягкое, чтобы ее можно было легко смешивать в смесителе. Нагрев осуществляется электрическими нагревателями, имеется 5 уровней и лотки из нержавеющей стали для размещения материала.

Мощность нагревателей 8 кВт

Время нахождения в печи 10–15 минут

Общая производительность 300 кг/ч

Пространство: 5 уровней, каждый уровень 1 лоток, вмещает около 15 кг.

Мельница для сахара. Подходит для измельчения сахара в пудру. Проста в эксплуатации, позволяет экономить время и электроэнергию, обладает высокой эффективностью.
Эта машина использует относительное движение между активным рифленым диском и неподвижным рифленым диском для удара, измельчения и дробления целевых материалов. Размер гранул можно регулировать путем смены сита.

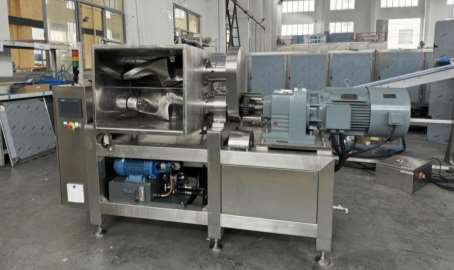

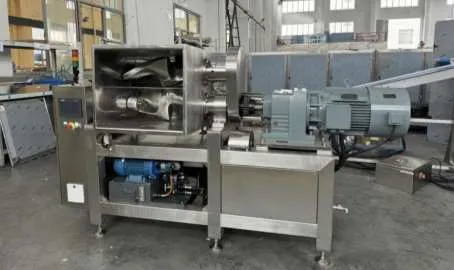

Смеситель
Данная машина используется для обработки сырья при производстве жевательной резинки и т.д.

Это смеситель, предназначенный для подготовки и смешивания сырья для жевательной резинки. Он также имеет функции нагрева и сохранения тепла. Управление осуществляется с помощью сенсорного экрана Siemens.

Все емкости и лопасти смесителя, контактирующие с жевательной резинкой, изготовлены из нержавеющей стали 304.

Мощность двигателя 16 кВт

Мощность нагрева 10 кВт

Материал: Нержавеющая сталь 304

Габаритные размеры 1700 x 900 x 1100 мм

Вес оборудования ~2900 кг

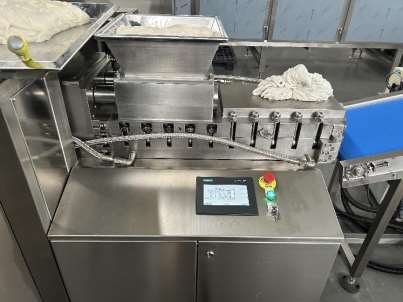

Экструдер

Этот экструдер используется для превращения теста в толстый лист (пласт).
Экструдер в основном предназначен для экструзии сахарных полос, чтобы уплотнить сахарную массу и приблизить ее к конечному продукту, а также выровнять ее. На предприятии следует установить два экструдера: один используется для первичной экструзии сахарной массы; другой используется для экструзии сахара из первого экструдера в полоску и подачи его на машину для обсыпки порошком.

Электропитание 380 В, 50 Гц

Тип экструзии: Шестишнековая

Общая мощность 25 кВт

Нагревательное устройство : Водяной цикличный нагрев

Габаритные размеры 2600 x 1750 x 1550 (мм)

Машина для нанесения пудры (обсыпки)

Эта машина используется для соединения экструдера с 6-валковой раскаточной машиной и обсыпает толстый лист теста пудрой, чтобы оно не прилипало к оборудованию или ленте конвейера.

Машина в основном используется для обсыпки пудрой с верхней и нижней стороны после того, как сахарная полоса была экструдирована. Преимуществами являются рациональная конструкция, равномерное распыление пудры, простота эксплуатации, легкость обслуживания и т.д.

Максимальная линейная скорость ленты 3,4 м/мин

Мощность основного двигателя 0,75 кВт

Мощность двигателя распыления пудры 2 × 0,18 = 0,36 кВт

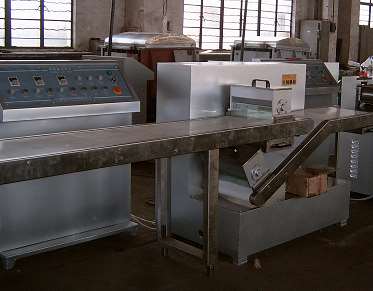

6-валковая раскаточная машина (пастилажная вальцовка)

Эта раскаточная машина используется для превращения листа, поступающего с экструдера, из толстого в очень тонкий. Толщина будет соответствовать толщине вашего образца жевательной резинки.

Эта машина в основном используется для раскатки лентообразной сахарной массы, чтобы выровнять ее толщину и подготовить для легкой формовки на формовочной машине.

Эта машина имеет преимущества рациональной конструкции и более простой эксплуатации, при этом 6 валков могут работать синхронно и непрерывно.

Спецификация валков Φ 155 × 340 мм

Количество пар валков 6 пар

Максимальная линейная скорость валков 9,6 м/мин

Мощность двигателя 380 В, 4,1 кВт

Машина для сбора пудры

Эта машина соединяет 6-валковую раскаточную машину с резаком для больших кусков.

Она оснащена преобразователем и системой воздушного сбора пудры, которая удаляет пудру с листа, делая поверхность полосы жевательной резинки очень чистой.

Машина в основном используется для очистки и сбора остатков пудры с поверхности массы.

Мощность двигателя 380 В, 0,75 кВт

Мощность двигателя щеток 380 В, 2 × 0,06 = 0,12 кВт

Станок для резки подушечек (для формы "подушечка")

Эта машина используется для разрезания цельного листа на маленькие кусочки.

Один работник должен стоять рядом с этой машиной и собирать продукцию в лотки. Затем продукция помещается в сушильное помещение примерно на 12 часов.

Машина в основном используется для формовки. Она имеет преимущества рациональной конструкции, простоты эксплуатации, хорошей формуемости и т.д.

Максимальная производительность 300 кг/ч

Максимальная линейная скорость формующих валков 6,4 м/мин

Мощность двигателя 380 В, 1,5 кВт

Станок для деления жвачки

Эта машина является последней машиной для обработки продукта перед упаковкой. После того как лотки находятся в сушильном помещении около 12 часов, подушечки становятся твердыми и их легко разделить, а также подготовить к дражированию. Этот делитель поможет разделить жевательную резинку на отдельные штуки, чтобы они не слипались друг с другом.

Диаметр сита барабана Φ 750 мм

Ход перемещения 200 мм

Скорость вращения  28 об/мин

Мощность основного двигателя 380 В, 1,5 кВт

Мощность двигателя перемещения 380 В, 0,75 кВт

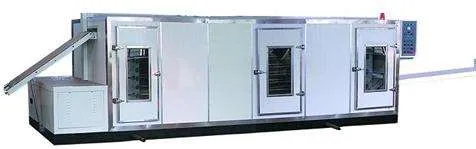

Охлаждающий тоннель

Эта машина в основном используется для производства жвачной основы в виде полос. Она имеет такие особенности, как равномерная циркуляция охлаждающего воздуха, легкая регулировка температуры, рациональная конструкция, простота эксплуатации и обслуживания.

Жвачная основа поступает на конвейер камеры; скорость движения девятислойной конвейерной ленты будет последовательно увеличиваться, а охлаждающие установки снижают температуру и влажность; затем, благодаря циркуляционному охлаждению вентилятора, жвачная основа охлаждается.

Скорость конвейера 16 м/мин

Мощность основного двигателя 3 кВт

Мощность компрессора с водяным охлаждением 13 кВт

Мощность электронагрева  5 × 2,5 кВт

Мощность вентиляторов воздушного охлаждения 8 × 0,18 кВт

Хладагент: R134A

Вес 2200 кг

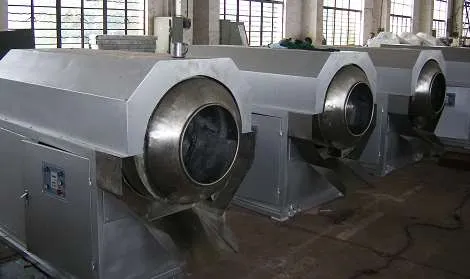

Дражировочный котел

Эта машина используется для нанесения сахарной или шоколадной оболочки на поверхность продуктов. Она также используется для глянцевания жевательной резинки различных форм; после полировки жевательная резинка приобретает превосходный блеск, цвет и форму.

Производительность 16 м/мин

Мощность основного двигателя 3 кВт

Мощность компрессора с водяным охлаждением 13 кВт

Мощность электронагрева  5 × 2,5 кВт

Мощность вентиляторов воздушного охлаждения 8 × 0,18 кВт

Хладагент: R134A

Вес 2200 кг

В стоимость включены пуско-наладочные работы
