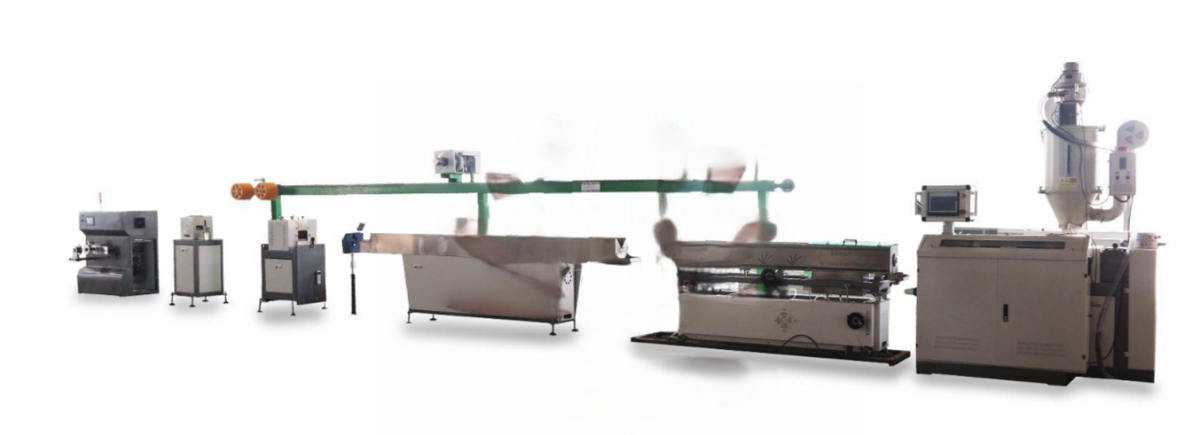

Линия экструзии филамента на основе инженерных пластиков (PA, PEEK, стекло- и угленаполненные пластики), модель JL-30
Линия экструзии филамента на основе инженерных пластиков (PA, PEEK, стекло- и угленаполненные пластики), модель JL-30
Особенности линии: в линию включены 2 экструдера:
1) предназначен для всех видов пластика
2) предназначен для сырья PEEK
Раздельная экструзия предотвращает взаимное загрязнение материалов при переходе между различными типами сырья, что особенно критично при работе с высокотемпературными пластиками, требующими специализированных условий переработки.
1. Перечень оборудования:
1 Вакуумный загрузчик - 1 шт.
2 Бункер-сушилка - 1 шт.
3 Одношнековый экструдер SJ-45/28 - 1 шт.
4 Фильера (1.75мм, 3мм) - 2 шт.
5 Резервуар с горячей водой - 1 шт.
6 Резервуар с водяным охлаждением - 1 шт.
7 Лазерный измеритель диаметра - 1 шт.
8 Сервоприводная протяжная машина - 1 шт.
9 Горизонтальный накопительный стенд - 1 шт.
10 Ограничительная машина - 1 шт.
11 Намоточная машина - 1 шт.
12 Одношнековый экструдер SJ30 - 1 шт.
13 Стол с воздушным охлаждением - 1 шт.
2. Основные характеристики:
Сырье - ABS, PLA, PETG, PVA, HIPS, PC, PEEK, PAG, PA 6, PA 12, PA 66 и др.
Производительность лини - 20-30 кг/ч
- PEEK – 10 кг/ч
- остальные пластики – 20-30 кг/час
Диаметр нити - 1,75 мм, 3 мм и др. (по требованию заказчика)
Допуск диаметра нити - ±0,02 мм
Система управления - Siemens PLC
3. Требования к условиям установки оборудования:
Габариты линии - 12500 × 1100 × 2300 мм (Д × Ш × В)
Температура/влажность - ≤40℃, ≤95%
Напряжение питания - 380В, 50 Гц (или по требованию заказчика)
4. Энергопотребление:
Охлаждающая вода - Водопроводная вода, внутренняя циркуляция в резервуаре
Сжатый воздух - От компрессора
5. Технические данные экструзионного участка:
5.1 Вакуумный загрузчик
|
Параметр |
Значение |
|
Тип |
Вакуумная подача гранулированного материала |
|
Модель |
50кг |
|
Материал приемного бункера |
Нержавеющая сталь 304 |
5.2 Бункер-сушилка
|
Параметр |
Значение |
|
Объем |
50л |
|
Мощность нагрева |
4.8кВт |
|
Мощность вентилятора |
250Вт |
5.3 Экструдер
Шнековый узел:
Диаметр шнека: 45 мм
Соотношение L/D: 28:1
Макс. скорость вращения шнека: 72 об/мин
Прямолинейность шнека: < 0.015 мм
Твердость шнека: HV800-1000
Узел цилиндра:
Зоны нагрева: 6 зон (4 зоны цилиндра, 2 зоны головки)
Мощность нагрева: 1.2кВт * 4
Нагревательный кожух: Из нержавеющей стали
Способ нагрева: Керамический нагреватель
Макс. температура нагрева: 500°C
Приводной узел:
Мощность главного двигателя: 15КВт
Способ соединения двигателя и редуктора: Прямое соединение
Электрический блок управления:
Система управления: Siemens PLC
Кнопки: Schneider
Контактор: Siemens
Прочее:
· Шкаф управления: Оснащен вентилятором воздушного охлаждения, вытяжной системой
· Форма шкафа: Прямоугольная
· Материал шкафа: Алюминиевый сплав
· Высота по центру: 960мм
5.4. Дополнительный формующий инструмент (молд)
|
Параметр |
Значение |
|
Материал |
Нержавеющая сталь 304 |
|
Комплектность |
1 комплект |
5.5. Дополнительные фильеры (дорны)
Комплектность: 2 комплекта
Допуск диаметра: ±0.02 / ±0.03 мм
5.6. Резервуар с горячей водой
Материал: Нержавеющая сталь 304
Толщина стенки резервуара: 1.5 мм
Длина резервуара: 2500 мм
Электродвигатель водяного насоса: 0.37 кВт
Высота по центру: 1000 ± 50 мм
5.7. Резервуар с водяным охлаждением
Материал: Нержавеющая сталь 304
Толщина стенки резервуара: 1.5 мм
Длина резервуара: 4000 мм
Электродвигатель водяного насоса: 0.37 кВт
5.8. Лазерный измеритель диаметра
Диапазон измерений: 0.1 - 25 мм
Метод измерения: Лазерная решетка
Размеры стола/без опор: 400×400×80 мм
Высота по центру: 900 - 1200 мм (регулируемая)
Функции: Автосохранение данных, сигнализация и маркировка
5.9. Сервоприводная протяжная машина
Серводвигатель: 1 шт.
Мощность двигателя: 0.75 кВт
Количество роликов: 4 шт.
Диаметр роликов: 160 мм
Способ регулировки скорости: Через панель ПЛК
Макс. скорость протяжки: 150 м/мин
5.10. Горизонтальный накопительный стенд
Электродвигатель: 1 шт.
Мощность двигателя: 0.75 кВт
Макс. длина накопления нити: 80 - 100 метров
Диаметр тележки: 250 мм
5.10. Стопорное устройство (противообгонная муфта)
Функция - Предотвращает обратное движение нити при обрезке оператором и смене катушки
Количество роликов - 2 шт.
Устройство подъема/прижима - 1 шт.
5.11. Намоточная машина
Серводвигатель - 1 шт.
Мощность серводвигателя - 0.75 кВт
Диаметр шпули - 200 мм
Ширина шпули - 60 мм
В стоимость включены пуско-наладочные работы.
