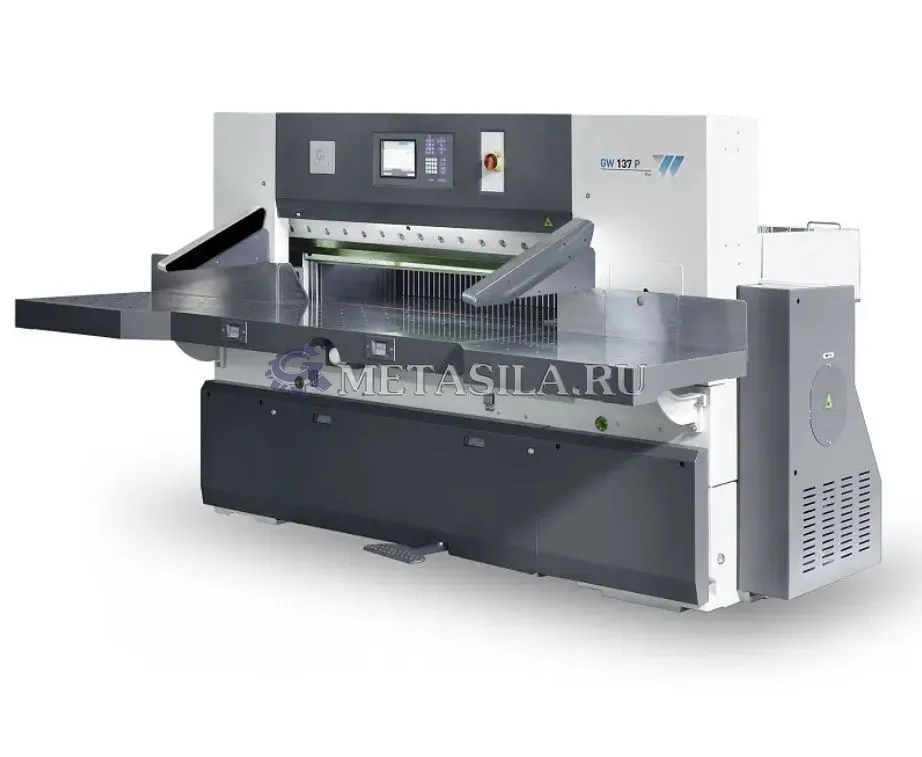

Высокоскоростная машина резки бумаги пачкой
Доступные размеры
Гильотинные резаки GW-P бывают пяти размеров резки:
31 "/80 СМ
36 "/92 СМ
45 "/115 СМ
54 "/137 СМ
69"/176 СМ
Характеристики
Просмотр через GW-P. Вот лишь некоторые из возможностей высокоскоростных резаков GW-S.
Основные характеристики
Наш компьютерный блок управления GW-P с 15-дюймовым цветным сенсорным экраном для автоматизации перемещения бумаги - самая удобная система в отрасли, более 50000 программ для экономии рабочих мест и клавиатура.
Мощность резания обеспечивается гидравлической муфтой, а проверенная временем конструкция червячного редуктора
с амортизирующим контактным зажимом исключает нарушение ворса.
Ножи из быстрорежущей стали отличаются повышенной прочностью.
Высокая производительность
Воздушный стол со встроенным вентилятором обеспечивает легкое перемещение материала.
Управление задней головкой одной рукой для быстрой и точной настройки с помощью сервосистемы YASKAWA.
Легко регулируемая, электронная, программируемая гидравлическая система зажима.
Устройство для подъема ножей позволяет быстро, просто и безопасно менять ножи
Прочный, долговечный при использовании
Цельный хромированный чугунный стол без пазов прочен и прост в обслуживании
Большие хромированные чугунные боковые столы с воздушным охлаждением входят в стандартную
комплектацию Ножевой стержень управляется двойными гибками, спроектированными для обеспечения жесткости и точности резки
Шариковый винт и двойная направляющая гарантируют точное позиционирование задней
направляющей Наша мягкая педаль для фиксациифункция обеспечивает безопасное, безопасное давление 30 кг, простое использование струбцины
Дополнительный модуль безопасности Pilz, световой барьер AB и все электронные компоненты стандарта CE, могут быть встроены в стандарт CE
Многочисленные другие функции, такие как перегрузки ножевого стержня, барьеры инфракрасного света
Конфигурация
| Модель |
GW80P |
GW92P |
GW115P |
GW137P |
GW176P |
| Размер (см) |
80 |
92 |
115 |
137 |
176 |
| 15-дюймовый экран |
○ |
○ |
○ |
○ |
○ |
| Сенсорный экран |
△ |
△ |
△ |
△ |
△ |
| Память |
|
|
|
|
|
| Скорость обратного хода 16 м |
○ |
○ |
○ |
○ |
○ |
| Двойной направляющий шариковый винт |
○ |
○ |
○ |
○ |
○ |
| Хромированный воздушный стол |
○ |
○ |
○ |
○ |
○ |
| Большой рабочий стол для тисков 1000 x 750 мм |
× |
× |
△ |
△ |
△ |
| Электромагнитная муфта |
× |
○ |
× |
× |
× |
| гидравлическая муфта, Италия шестеренчатый насос |
○ |
△ |
○ |
○ |
○ |
| Немецкая гидравлическая система Wessel |
△ |
△ |
△ |
△ |
△ |
| Доступна функция программирования по сети и USB |
× |
× |
× |
× |
× |
| Оптимизированная резка |
× |
× |
× |
× |
× |
| Система самодиагностики |
○ |
○ |
○ |
○ |
○ |
| Программируемое давление зажима |
△ |
△ |
△ |
△ |
△ |
| Задняя крышка стола |
△ |
△ |
△ |
△ |
○ * |
| Давление на педаль безопасности 30 кг |
△ |
△ |
△ |
△ |
△ |
| TUV CE |
△ |
△ |
△ |
△ |
△ |
| Модуль PILZ, резервное управление, световой барьер Leuze |
|
|
|
|
|
| ○ Стандартная опция ×Не настроенная △ * Давление безопасности GW 176 составляет 50 кг |
|
|
|
||
1. Цветной сенсорный экран промышленного класса Au19 дюймов
2.No система регулировки давления ограничительного зажима анимационная демонстрация
3. Безопасная и удобная смена ножа
4. Устройство для выталкивания рукоятки ножа
5. Смазка централизации
6. Опция электрического кулачка
7. Рабочий стол с усиленной воздушной подушкой
8. Стандарт безопасности класса PLE, самодиагностика PILZ safetyмодуль
9. Система привода с червячной передачей, импортный электронный кулачок, система определения положения ножа
10.Защитная инфракрасная световая завеса со стандартом безопасности PLE
11. Бесшовный рабочий стол, шариковый винт, двойная направляющая
12. Дополнительная импортированная из Германии гидравлическая система
13.Гидравлический насос Италии
14. Для литья деталей используется песок из смолы, HT250/ HT300
15.Импортированная высокоточная сервосистема позиционирования
16.Авто. Смазочное устройство
Технические характеристики резчика бумаги
| Модель | 80 | 92 | 115 | 137 | 176 |
| Ширина резки (мм) | 800 мм | 920 мм | 1150 мм | 1370 мм | 1760 мм |
| Длина резки (мм) | 800 мм | 920 мм | 1150 мм | 1450 мм | 2000 мм |
| Высота резки (без накладной зажимной пластины) | 130 мм | 130 мм | 165 ММ | 165 ММ | 165 ММ |
| Мощность главного двигателя | 3 кВт | 3 кВт | 4 кВт | 4 кВт | 7,5 кВт |
| Вес нетто | 2200 кг | 2800 кг | 3800 кг | 4500 кг | 7500кг |
| Ширина машины | 2105 мм | 2328 мм | 2680 мм | 2900 мм | 3760 мм |
| Длина машины | 1995 мм | 2070 мм | 2500 мм | 2823 мм | 3480 мм |
| Высота машины | 1622 мм | 1622 мм | 1680 мм | 1680 мм | 1730 мм |
| Минимальное давление зажима. | 1,5 КН | 1,5 КН | 1,5 КН | 1,5 КН | 3 КН |
| Давление зажима макс. | 30 КН | 30 КН | 45 КН | 45 КН | 70 КН |
| Спецификация лезвия | 12,7 мм | 12,7 мм | 13,75 мм | 13,75 мм | 13,75 мм |
| Запас измельчения | 30 мм | 30 мм | 60 мм | 60 мм | 60 мм |
| Самый маленький разрез без ложного зажима | 18 мм | 25 мм | 25 мм | 25 мм | 35 мм |
| Самый маленький разрез с ложным зажимом | 52 мм | 85 мм | 90 мм | 90 мм | 120 мм |
| Скорость резки | 45 раз/мин | 45 раз/мин | 45 раз/мин | 45 раз/мин | 45 раз/мин |
| Размер упаковки (ДхШхВ) | 2250x1400x1850 мм | 2250x1400x1850 мм | 2650x1450x2000mm | 2950x1550x2000mm | 3700x1600x2300mm |
| Источник питания | 3 ЧАСА В ЧАС 400 В 50 Гц | 3 ЧАСА В ЧАС 400 В 50 Гц | 3 ЧАСА В ЧАС 400 В 50 Гц | 3 ЧАСА В ЧАС 400 В 50 Гц | 3 ЧАСА В ЧАС 400 В 50 Гц |
