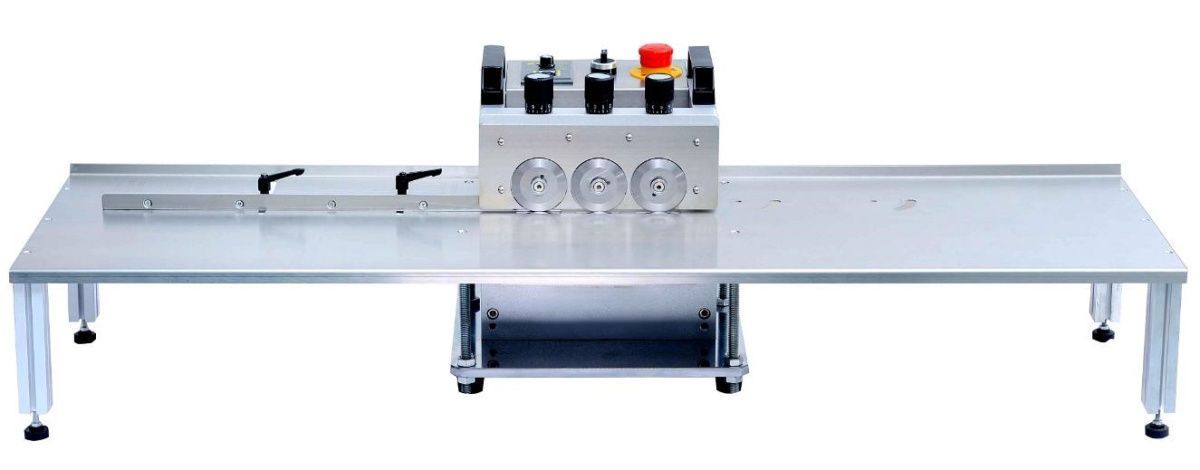

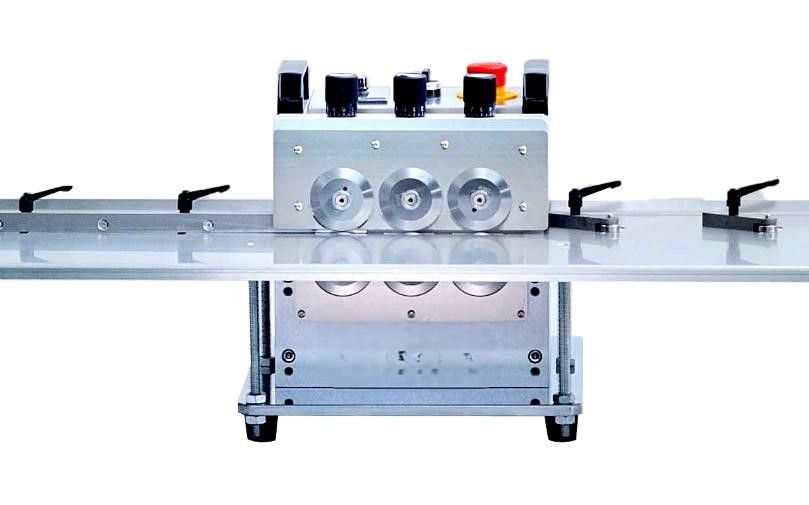

Уникальный способ разделения печатных плат: всего шесть круглых ножей работают над платой, по два ножа (верхний и нижний) в каждой группе, работающих как единое целое.

Весь процесс разделения делится на три фазы: A, B и C. Сначала группа A отделяет 40%, за ней следует группа B, которая отделяет следующие 40% вдоль того же V-образного паза, что и группа A, оставшиеся 20% завершает группа C. Поскольку каждое разделение выполняется коротким ходом, внутреннее напряжение снижается на 80% по сравнению с традиционным методом разделения — таким образом, плата не деформируется, особенно алюминиевые платы.

Многократное разделение обеспечивает высокую стабильность всего процесса, предотвращая возможные поломки.

Ножи произведены на Тайване, срок службы — более одного года.

Все ножи калибруются с помощью лазерного интерферометра с двойной частотой. Отклонение вершины ножа ограничено в пределах 0,02 мм, что гарантирует качество разделения.

Точная регулировка положения верхнего и нижнего ножей.

Ножи можно затачивать многократно после износа.

Блок-заготовки изготавливаются индивидуально для удобного разделения плат различной ширины.

Свободная регулировка по осям X и Y повышает точность разделения.

Параметры:

Габариты       Хост: 325×380×334 мм

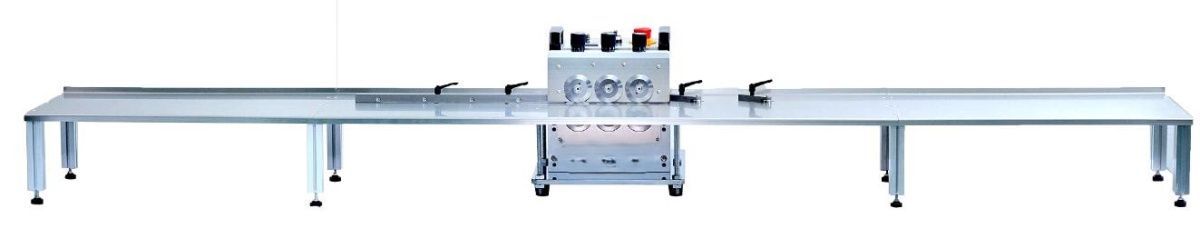

Платформа: 1200×360×190 мм

Количество ножей: 3 группы (верхние 3 шт., нижние 3 шт.)

Длина печатной платы (PCB): Не ограничена

Толщина платы: 0,2–5 мм

Высота компонентов: 2–10 мм

Расстояние безопасности V-паза: 5 мм

Тип платы: Алюминиевые платы, FR-4, стеклотекстолит, обычные PCB, LED и др.

Скорость резки: 80, 120, 200, 400 мм/с

Тип управления: Ручной

Питание: Однофазный переменный ток 220 В, 50/60 Гц
