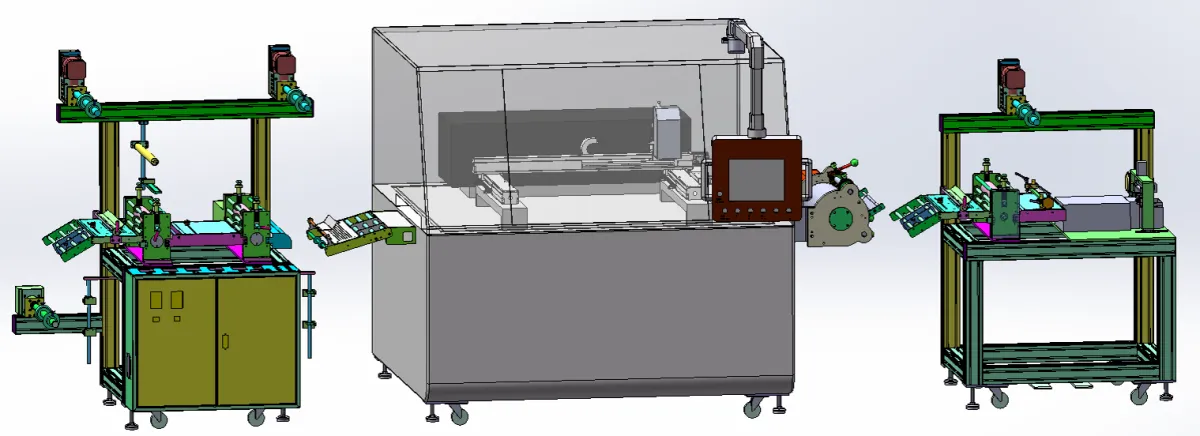

Основной технологический процесс

① Средний клеевой слой (защитная пленка) и рулонный материал с накладными ресницами соединяются (ламинируются) на двухпозиционном ламинаторе.

② После ламинирования материал через механизм подачи поступает в лазерный резак; с задней стороны материал протягивается тянущими роликами.

③ Переход на платформу для удаления отходов.

④ Удаление внешних обрезков и отходов.

⑤ Поступление на платформу отделения, где происходит отделение защитной пленки от готовой продукции.

⑥ Соединение продукции в единый блок с помощью липкой ленты.

Технологическая блок-схема (по шагам):

Размотка среднего клеевого слоя
⬇
Лазерная резка
⬇
Протяжка тянущими роликами
⬇
Платформа удаления отходов
⬇
Платформа отделения
⬇

Отделение среднего клеевого слоя и продукции
⬇
Автоматическое нанесение липкой ленты

Основные технические параметры оборудования

Максимальная ширина подачи материала 300 мм

Максимальная рабочая скорость ламинирования 30 мм/мин

Точность ламинирования (совмещения) ± 0,1 мм

Рабочая зона лазерной обработки 500 × 600 мм

Скорость лазерной резки 4 с / раз

Мощность лазера 30 Вт

Точность лазерной резки ± 0,03 мм

Тип лазера: Ультрафиолетовый (УФ) пикосекундный лазер

Рабочее напряжение 220 В переменного тока (AC)

Общая установленная мощность ≈ 10 кВт

Габаритные размеры (Д × Ш × В) 6000 × 1650 × 1850 мм

Вес оборудования ≈ 3000 кг
