Состав:

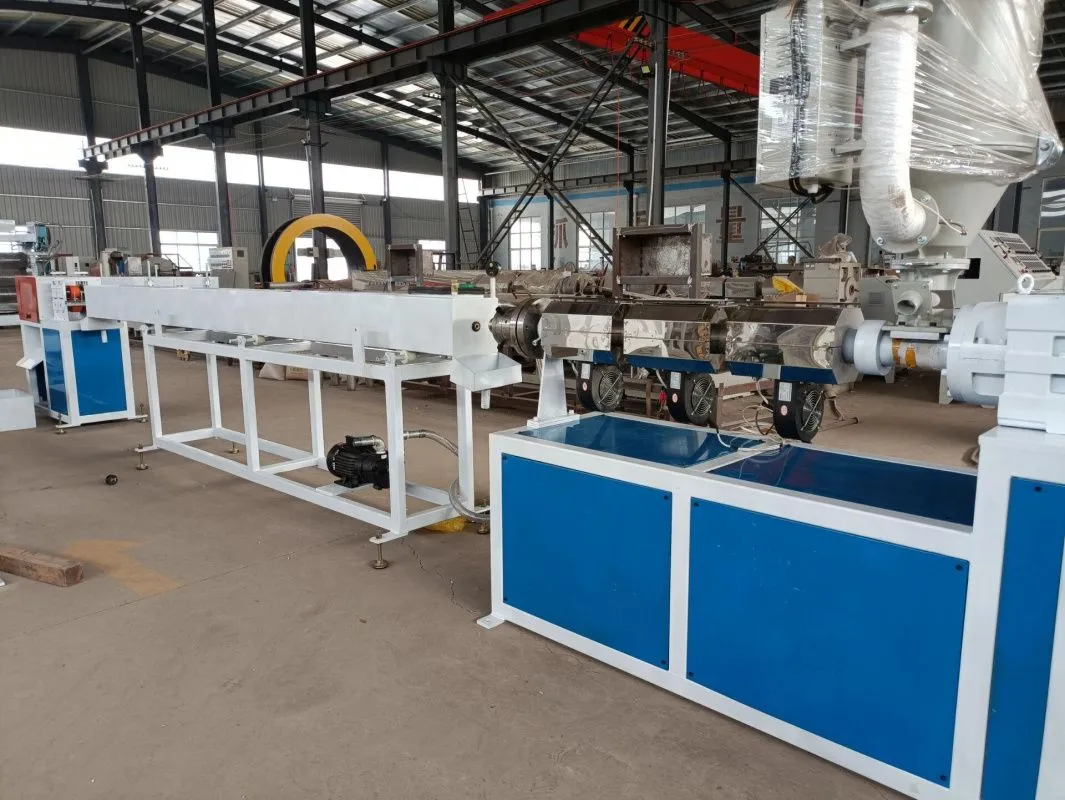

1 Одношнековый экструдер

2 Пресс-форма для экструзии одного размера

3 Вакуумный резервуар для калибровки и охлаждения -

4 подъемно-транспортная машина

5 Автоматический резак

Материал: TPU

Мощность: 3 фазы

Охлаждающая вода: ≤20 ℃ ≥0,3 Мпа ~ 3 л/мин

Сжатый воздух: 0,3 м3/ мин ≈0,5 Мпа

Основные технические параметры

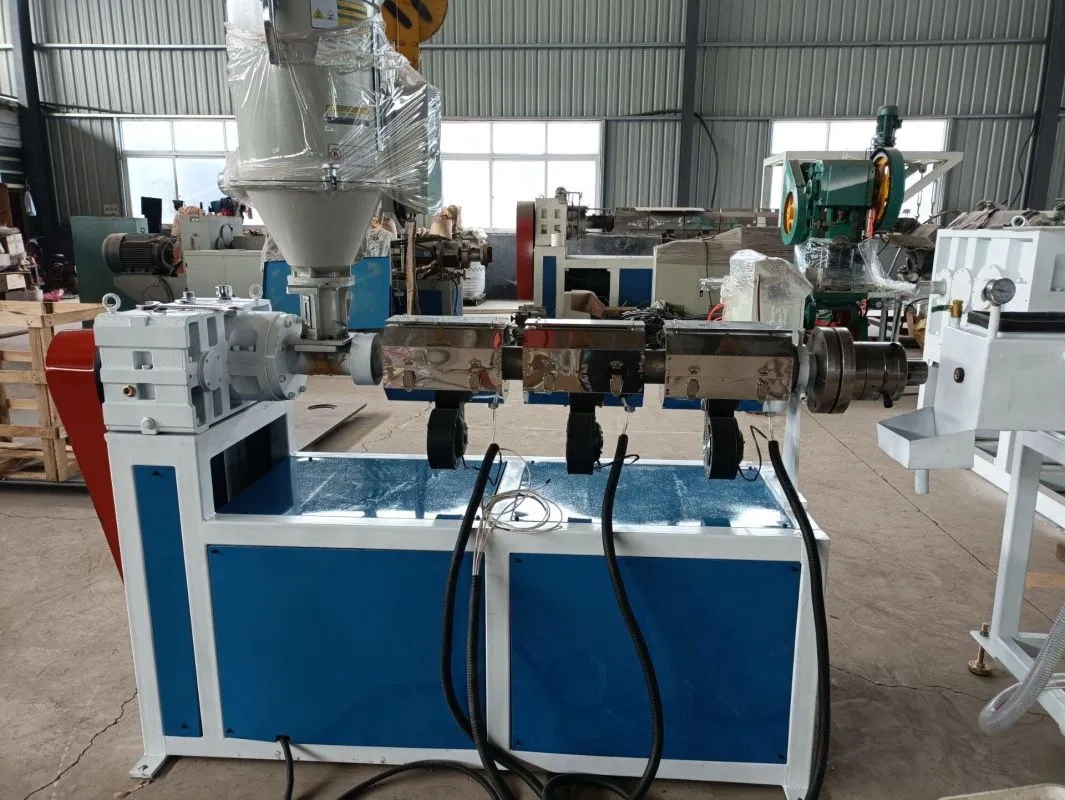

Одношнековый экструдер

Винт

1. диаметр: 45 мм

2. количество: 1 шт

3. скорость: 1-34,7 об/мин

4. материал шнека: 38crmoala, глубина залегания азота 0,5 ~ 0,7 мм.

5. обработка поверхности: азот, полировка

Бочка

1.материал корпуса: 38CrMoAl

2. обработка внутренней поверхности: азот, полировка

3. место для подачи: циркуляционное охлаждение с водяным кольцом

4.тип нагрева: керамический нагреватель — мощность нагрева: всего 3 зоны 4,8 кВт

5. тип охлаждения: охлаждение цилиндрическим вентилятором —мощность охлаждения: 3 зоны по 0,6 кВт

Приводной двигатель: переменный ток мощностью 11 кВт

Рама экструдера: стальные чашки сварены со стальным швеллером, редуктор и седло двигателя изготовлены из стальной пластины, что обеспечивает жесткость и прочность всего экструдера

Система снижения скорости

1. передаточное число редуктора: 20: 1 материал редуктора: HT200

2.тип зубчатого колеса: материал винтового зубчатого колеса: 20CrMnTi

3.обработка поверхности зубчатого колеса: Материал вала закалочного зубчатого колеса: 40Cr

4.тип охлаждения: внутреннее водяное охлаждение

5. управление двигателем: с помощью инвертора

Электрический шкаф управления

Автоматическое регулирование температуры

Контактор: Siemens

Другие устройства и двигатель китайского бренда

Пресс-форма для экструзии

Пресс-форма: Материал пресс-формы для зажимов из ТПУ: 45Cr

Обработка пресс-формы: гальваническое покрытие, полировка зоны нагрева пресс-формы: 3 зоны

диаметр трубы: в соответствии с образцом

калибратор: в соответствии с образцом

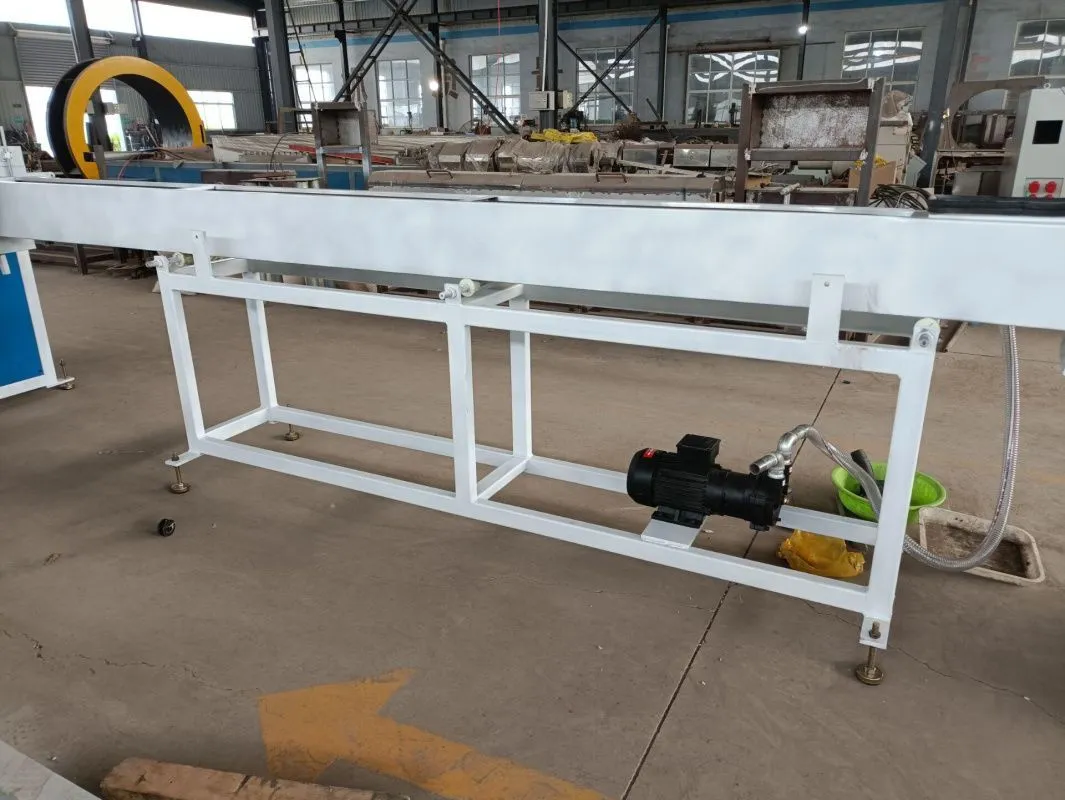

Вакуумный резервуар для калибровки и охлаждения

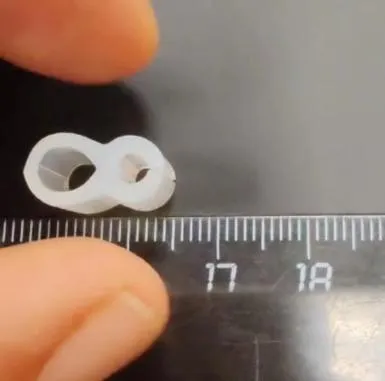

1.размер зажима из тпу: в соответствии с образцом

2.длина резервуара: 3000 мм

3.глушитель для регулировки вакуума: 1 шт；

Вакуумный дисплей: 1 шт

4.материал резервуара: нержавеющая сталь толщиной 2 мм

5.вакуумный насос: 0,75 кВт

6.вакуум (МПа): 0 ~ 0,09МПа.

7.водяной насос: 0,55 кВт x 1.

8. ход вакуумного бака: редуктор с ходовым винтом

9. мощность двигателя: 0,75 кВт

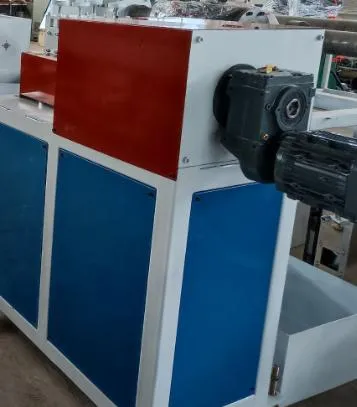

подъемно-транспортная машина

1.длина зажима: 600 мм

2. мощность двигателя: двигатель переменного тока мощностью 2,2 кВт

3. управление двигателем: с помощью инвертора

4. скорость перемещения: 0 ~ 15 м / мин； может синхронизироваться с управлением

5.редуктор: червячный редуктор； с приводом от цепной передачи

6. походный тип: пневматический цилиндр

7. съемная резина: полиуретан

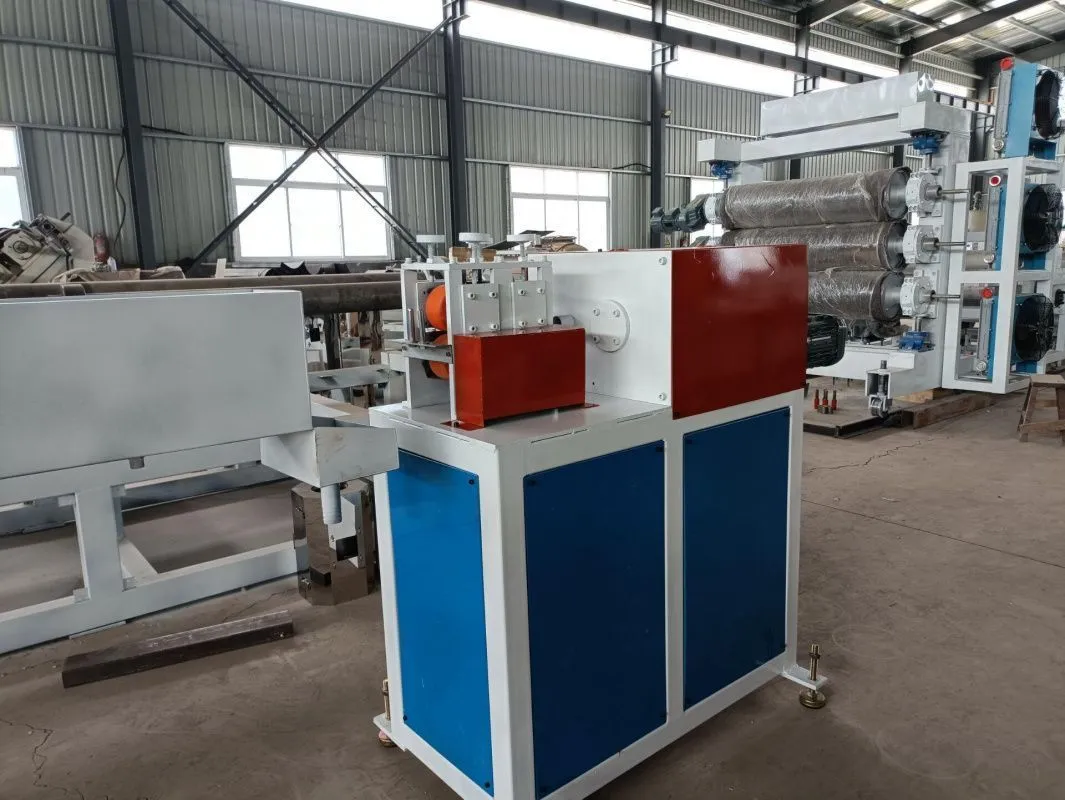

Автоматическая резка

Мощность двигателя: 0,75 кВт

В стоимость включены пуско-наладочные работы

Доставка – 25 дней

Срок изготовления – 45-50 дней
