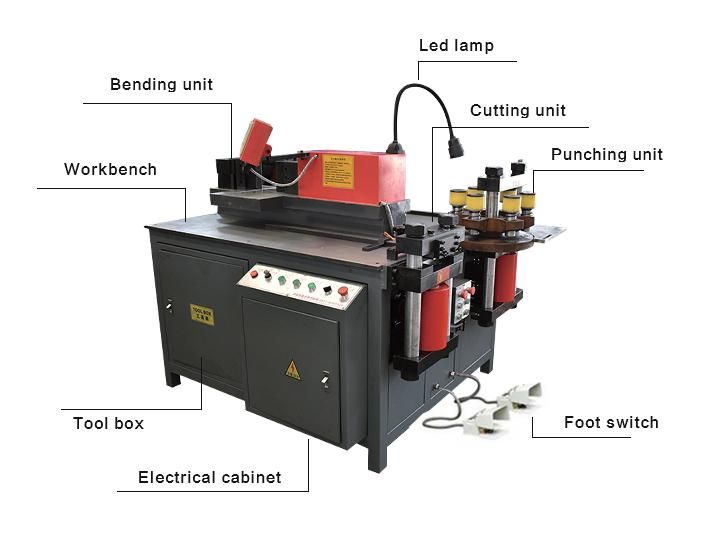

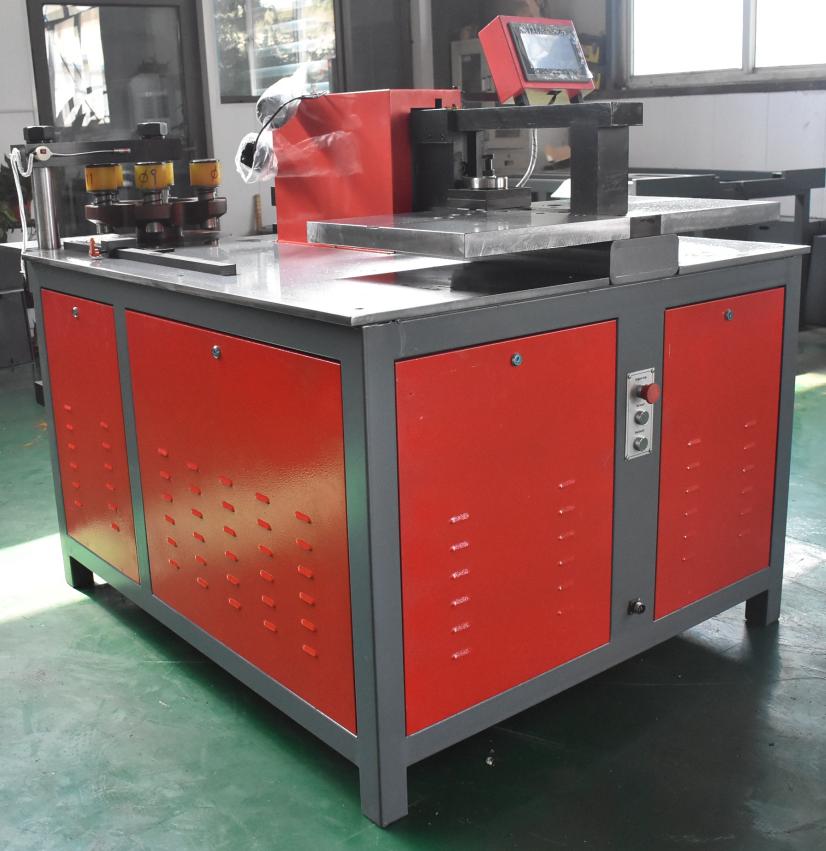

Станок для обработки с ЧПУ состоит из трех блоков: штамповки, резки и гибки.

Каждую установку легко настроить, чтобы сократить время обработки и повысить эффективность производства.

Гибочный агрегат использует импортную систему управления ПЛК, которая обладает стабильной системой и высокой точностью. Он используется для обработки медных и алюминиевых шин различных спецификаций. Благодаря соответствующему операционному блоку может легко и быстро выполнять все виды обработки медных и алюминиевых шин, такие как резка, пробивка (круглое отверстие и продолговатое отверстие), плоская / горизонтальная обработка сгибание, вертикальный изгиб и стояние на коленях. Измените другую форму, чтобы выполнить специальную обработку медного бруска, такую как плоское прессование, тиснение, процесс соединения кабелей, и можете выполнять резку, плоское дробление, проталкивание и гибку.

Особенности и функционал

1. Режущий блок использует острый срез, поверхность разреза плоская, без провисания, заусенцев и отходов, красивой формы.

2. В штамповочном устройстве используется единый шестирежимный шаблон в форме зуба, чтобы верхняя и нижняя формы находились точно по центру, улучшалась концентричность формы и увеличивался срок службы.

Поворотная пластина имеет форму зуба с хорошим обзором и высокой прочностью. Нет необходимости часто менять пресс-формы, значительно снижается трудоемкость. Он прост и быстр в использовании. Эффективность производства, очевидно, выше, чем при традиционном способе.

3. Гибочный агрегат использует одноярусный рабочий стол, который обеспечивает одновременное выполнение операций в трех рабочих положениях, не мешая другим.

4. Меняя различные формы, он может выполнять как плоскую гибку, так и вертикальную гибку.

ЧПУ контролирует угол изгиба с помощью импортной системы управления ПЛК. Введите

толщину шинопровода и угол наклона на сенсорном экране ЧПУ или введите высоту и длину стороны, чтобы получить нужный вам результат, например, Z-образный изгиб. Точность изгиба составляет ±1, точность повторения ±1, точность повторения ± 0,3

4. Пользователь может ввести данные обработки заранее, и система выполнит процесс в соответствии с введенными данными. Полевые данные могут быть введены в систему в любое время и выгружены для повторного использования.

5. Машина оснащена четырьмя роликами, поэтому ее легко перемещать повсюду. Есть два

режима работы: ручная кнопка и ножной переключатель, которыми легко управлять работнику.

Основываясь на требованиях пользователя, он может выполнять все виды обработки специальной формы с использованием различных пресс-форм или комплектующих деталей.

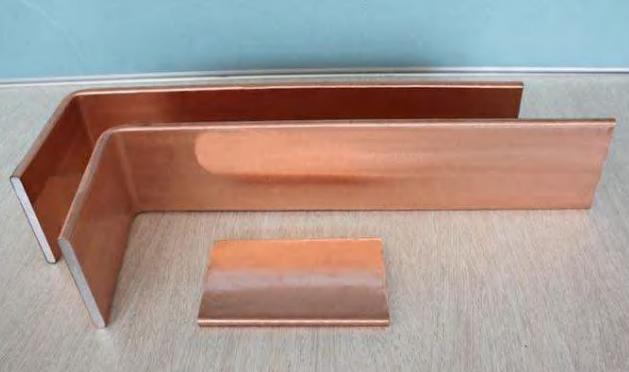

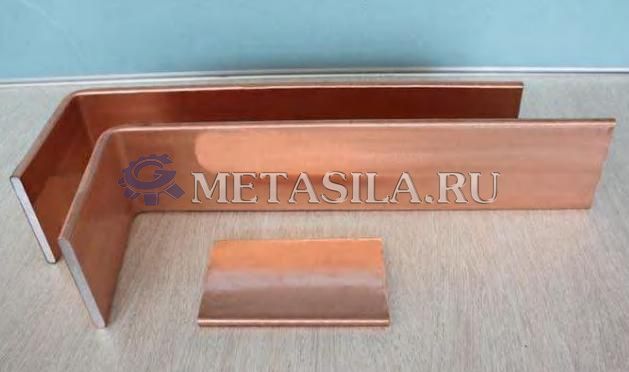

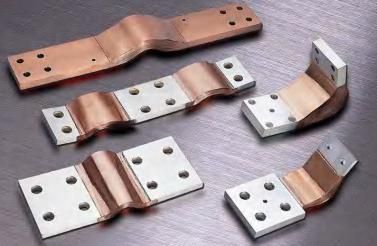

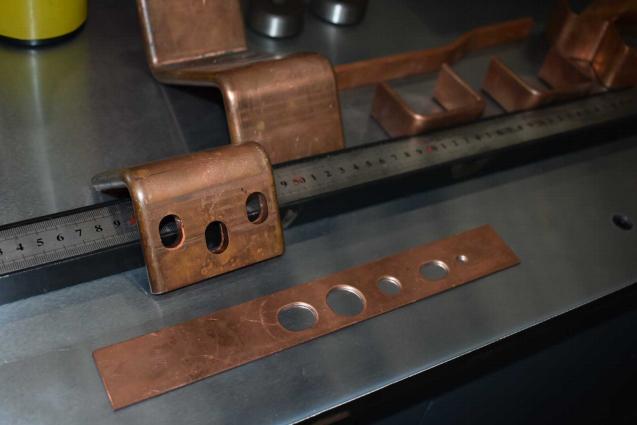

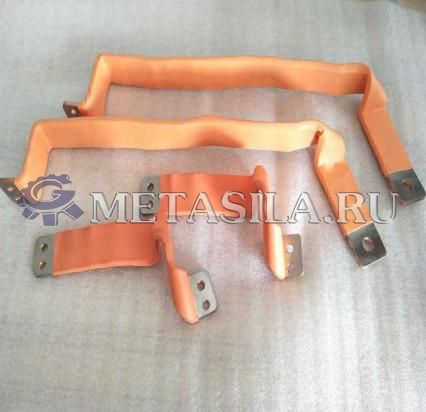

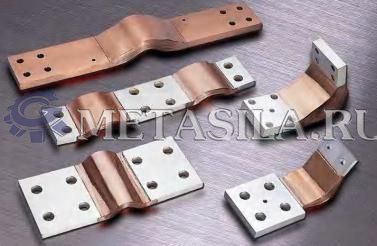

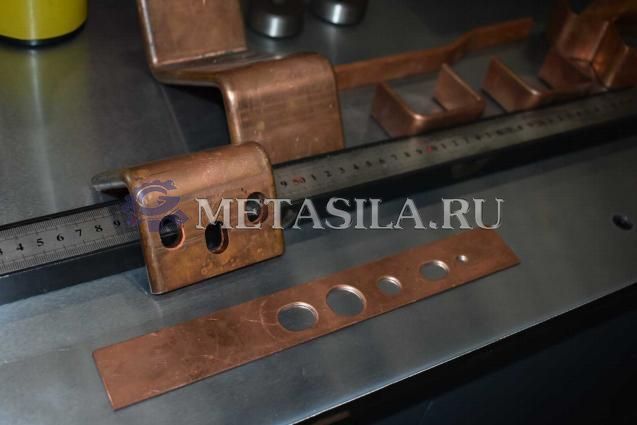

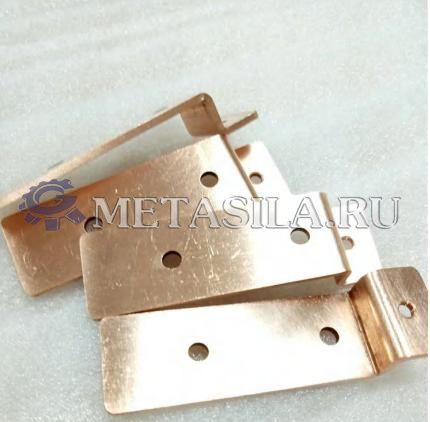

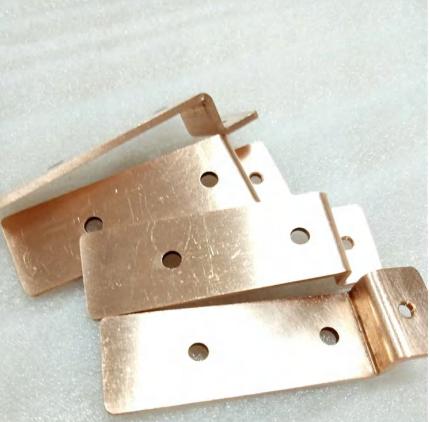

Примеры изображений

Технические параметры оборудования

Максимальная прочность на пробивку (Кн) 300

Диапазон диаметров (мм) Ф4.3~Ф25

Максимальная толщина (мм) 12

Макс. ширина (мм) 150

Отрезание

Макс. толщина среза (мм) 12

Макс. ширина среза (мм) 150

Горизонтальный изгиб

Максимальная прочность (Кн) 300

Макс. ширина (мм) 150

Максимальная толщина (мм) 12

Вертикальный изгиб

Макс. ширина (мм) 100 (10 мм)

Минута. угол (градус) 90°

Мощность кВт 3*4кВт

Вес нетто КГ 1450 кг

Точность ЧПУ

Точность изгиба ±1°

Точность повторного изгиба ±0,3°

Размер мм 1850*1450*1360

В стоимость включены пуско-наладочные работы
