Прецизионный резак для бумаги S140/S170

картинка Прецизионный резак для бумаги S140/S170 от магазина Метасила
картинка Прецизионный резак для бумаги S140/S170 от магазина Метасила
картинка Прецизионный резак для бумаги S140/S170 от магазина Метасила
картинка Прецизионный резак для бумаги S140/S170 от магазина Метасила
картинка Прецизионный резак для бумаги S140/S170 от магазина Метасила
картинка Прецизионный резак для бумаги S140/S170 от магазина Метасила
Наличие: много
Подписаться

Оборудование для резки бумаги из Китая.

Промышленные линии нарезания бумаги от производителя купить в магазине Метасила.


Поставка оборудования в Москву и по России. Автоматизированные линии и машины под ключ.

В соответствии с технологией, машина в основном используется для листовой бумаги на бумажной фабрике, в типографии. В основном процесс, включающий: Разматывание—резку—транспортировку—сбор.

Для настройки и отображения размера листа, количества, скорости резки, перекрытия подачи и многого другого используются элементы управления с сенсорным экраном диагональю 1,19 дюйма. Элементы управления с сенсорным экраном работают совместно с ПЛК Siemens.

2. Три комплекта режущего устройства режущего типа для высокоскоростной, плавной и бесшумной обрезки и резки, с быстрой регулировкой и блокировкой. Держатель ножа высокой жесткости подходит для высокоскоростной резки со скоростью 300 м / мин.

3. Верхний ножевой ролик выполнен по британскому методу резки, что позволяет эффективно снизить нагрузку и шум при резке бумаги и продлить срок службы резака. Верхний ножевой ролик сварен из нержавеющей стали для точной обработки и динамически сбалансирован во время работы на высокой скорости. Нижнее гнездо инструмента изготовлено из чугуна, отлитого в цельную форму, а затем подвергнуто точной обработке с хорошей стабильностью.

ПРЕЦИЗИОННЫЙ ЛИСТОВОЙ РЕЗАК GW 5






ЛИСТОВОЙ РЕЗАК


ОТЛИЧИТЕЛЬНЫЕ особенности1

Для настройки и отображения размера листа, количества, скорости резки, перекрытия подачи и многого другого используются элементы управления с сенсорным экраном диагональю 1,19 дюйма. Элементы управления с сенсорным экраном работают совместно с ПЛК Siemens.



ОТЛИЧИТЕЛЬНЫЕ особенности2

2. Три комплекта режущего устройства режущего типа для высокоскоростной, плавной и бесшумной обрезки и резки, с быстрой регулировкой и блокировкой. Держатель ножа высокой жесткости подходит для высокоскоростной резки со скоростью 300 м / мин.


ОТЛИЧИТЕЛЬНЫЕ особенности4

3. Лента с быстрой / медленной скоростью управляется бесступенчатым преобразователем частоты, который автоматически отслеживает скорость ножа и регулирует скорость ленты, чтобы бумага могла идеально перекрываться.


ОТЛИЧИТЕЛЬНЫЕ особенности3

4. Верхний ножевой ролик выполнен по британскому методу резки, что позволяет эффективно снизить нагрузку и шум при резке бумаги и продлить срок службы резака. Верхний ножевой ролик сварен из нержавеющей стали для точной обработки и динамически сбалансирован во время работы на высокой скорости.

Нижнее гнездо инструмента изготовлено из чугуна, отлитого в цельную форму, а затем подвергнуто точной обработке с хорошей стабильностью.

Активная поверхность ролика спроектирована с линиями расширения, а цилиндр используется для управления давлением и зажимом бумаги в корпусе ролика.

Роторный режущий нож изготовлен из специальной легированной стали с прецизионной обработкой, с длительным сроком службы и легкой регулировкой лезвия.Защитная крышка автоматически отключается при открытии защитной крышки, обеспечивая безопасность.

Модель GW-S140/S170
1. Тип резки Верхнее лезвие вращающееся, нижнее лезвие неподвижное
2. вес бумаги 60-550 ГСМ
3 .. диаметр катушки Макс 1800 мм
4. Готовая ширина Макс 1400 мм / 1700 мм
5. Длина готового листа Мин.450-Макс.1650 мм
6. Количество рулонов для резки 2 рулона
7. Точность резки ± 0,3 мм
8. Максимальная скорость резки 350 резов/мин
9. Максимальная скорость резки 300 м /мин
10. Высота штабеля при доставке 1500 мм
11. Требования к давлению воздуха 0,8 МПа
12. Напряжение AC380V / 220Vx50Hz
13. Мощность главного двигателя: 11 кВт
13. Производительность Реальная производительность зависит от материала, веса бумаги и правильного процесса работы



1. Двухпозиционная стойка для разматывания бесшахтного поворотного рычага
2. Система продольной резки и сбора кромки отходов
3. Высокоточный одиночный роторный листовой резак
4. Система регулировки прямоугольности
5. Система устранения статического электричества
6. Конвейерная система для бумаги
7. Устройство для автоматического подсчета и наклеивания этикеток
8. Система доставки и автоматического бега Трусцой
9. Система приводного двигателя
10. Система приводного двигателя
11. Моторизованный двойной разматыватель
12. Автоматический контроль натяжения
13. Автоматический EPC (контроль кромки бумаги)


1. Двухпозиционная стойка для разматывания поворотного рычага без вала
1) Максимальный диаметр катушки: 1800
мм 2) Максимальная ширина катушки: 1400 мм / 1700
мм 3) Минимальная ширина катушки: 500
мм 4) Размер сердечника: 3 "6"12"
5) Гидравлический привод: 3,5 кВт
6) Зажимная рукоятка перемещается вперед или назад с помощью гидравлики 7) Зажимная рукоятка с приводом
вверх или внизс помощью гидравлической
8) Пневматической тормозной системы
9) Танцевальный ролик с соответствующим кронштейном


Стандартная конфигурация1

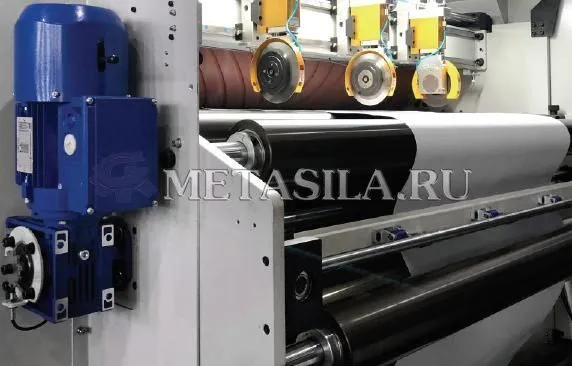

2. Система продольной резки и сбора отходов по краям
1) Регулируемый нож для резки и выхлопная труба для кромки отходов с обеих сторон
2) Верхняя режущая кромка регулируется вверх или вниз, ширина резки регулируется вручную
3) Нижняя режущая кромка Режущая кромка фиксирована, ширина резки регулируется вручную
4) Вакуумная воздуходувка для обрезки отходов: с приводом от двигателя 1,5 кВт
5)Тип-Y-образный коллектор для кромки отходов



Стандартная конфигурация2

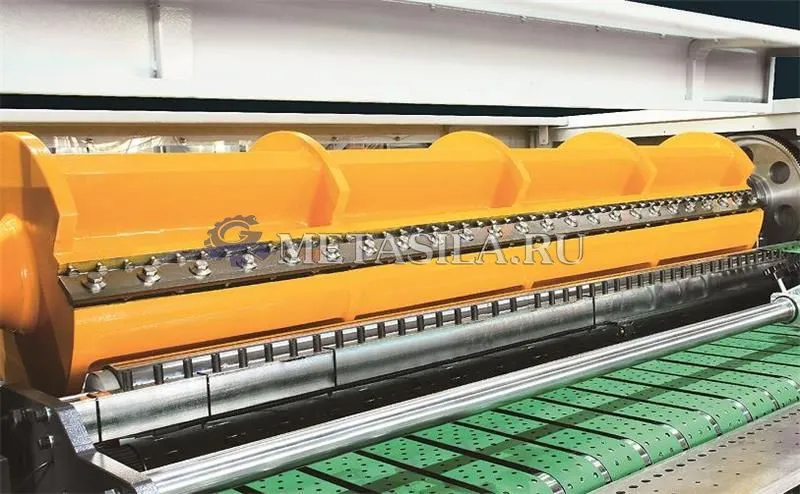

3. Высокоточный одиночный роторный листовой резак
1) Верхний поворотный нож, применяющий британскую технологию резки, чтобы уменьшить шум и нагрузку и продлить срок службы ножа,
2) Нижний инструментальный фартук, отлитый вовремя, затем обрабатывающий, с характеристикой стабильности.
3) Главный приводной ролик: зернистая поверхность, контролируемая давлением воздуха, чтобы захватыватьбумага


Стандартная конфигурация3

4. Система регулировки прямоугольности
1) Тип: фартук для инструмента, закрепленный как способ британца, более эффективный.
2) Способ контроля: прямоугольность бумаги в соответствии с калибровкой с помощью штатного датчика.


Стандартная конфигурация4

5. Система статического элиминатора
1) Тип: Антистатический стержень, может устранить статику в листах.


Стандартная конфигурация5

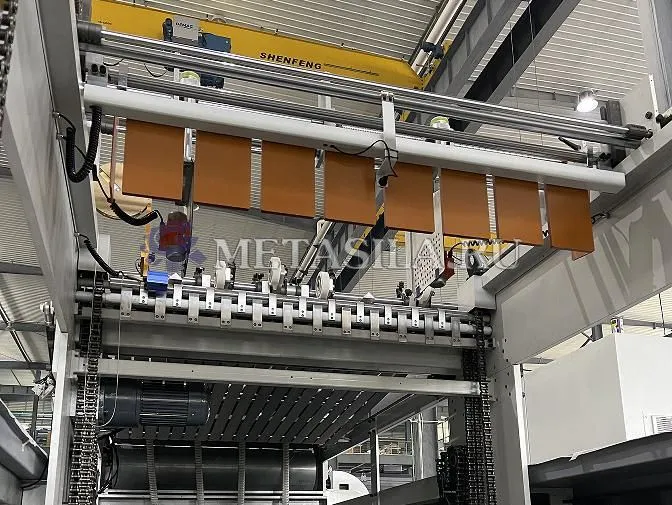

6. Система конвейера для бумаги
1) Тип: Горизонтальная многоступенчатая транспортировка для удобства подсчета и укладки (высокоэффективное пылеулавливающее оборудование)
2) Первая стадия транспортировки Для быстрого отделения режущей бумаги
3) Вторая стадия транспортировки для транспортировки бумаги в форме плитки с медленной скоростью, с одиночным или рычажным управлением
4) Доставкаусовершенствованное разделительное устройство для конвейерной ступени может повысить стабильность и избежать отклонения бумаги.


Стандартная конфигурация6

7. ПЛК Siemens, сервопривод INVT и двигатель, инвертор Schneider, импортные электрические компоненты


Стандартная конфигурация14

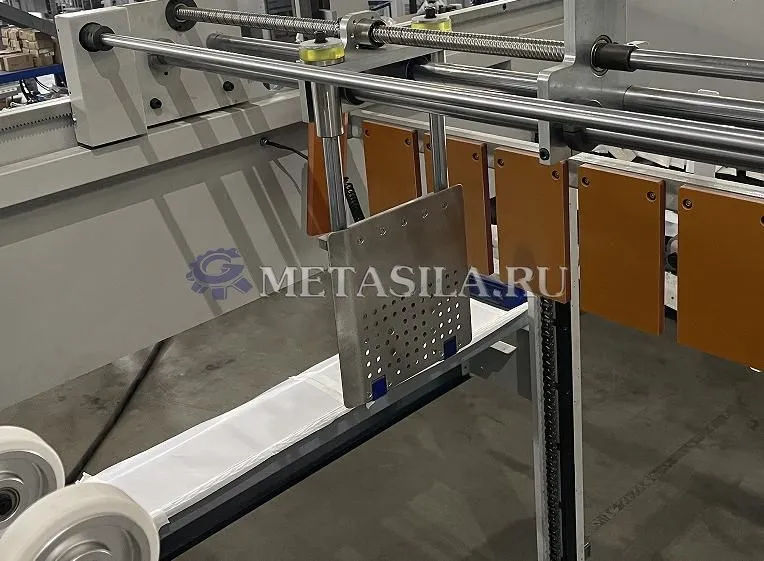

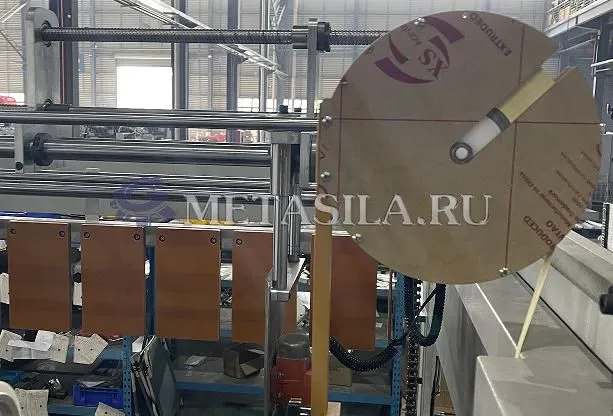

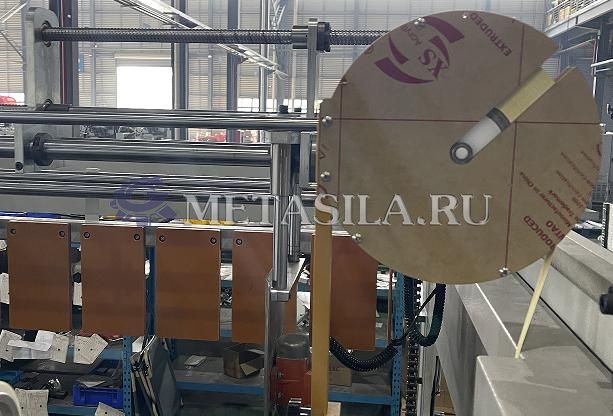

8. Автоматическое устройство для подсчета и вставки этикеток

1) Тип: вставьте после точного подсчета
2) Функция:
A) После ввода количества бумажных листов в HMI,
затем он может работать в соответствии с требованиями.
B、 Заправить дефектный продукт


Стандартная конфигурация8

9. Система доставки и автоматического перемещения
1) Тип: Автоматически опускается, когда бумага накапливается на определенной высоте.
2) Высота стопки бумаги
3) Размер готовой бумаги
4) Вес укладчика
5) Бегун: Макс. 1500 мм, Ш = 1400 мм, L = 1450 мм, 2500 кг, бегун динамического типа для передней и обеих сторон; регулируемая задняя дверь.


Стандартная конфигурация9

10. Моторизованный двойной разматыватель

Эта недавно разработанная машина для разматывания плотной бумаги
дает гораздо лучший результат, чем обычная
система разматывания, что позволяет этой машине практически обрабатывать доску толщиной
до 1000 г/м2


Стандартная конфигурация10

11. Автоматический EPC (контроль кромки бумаги)

Прецизионная чувствительная насадка, которая легко доступна и
быстро обнаруживает различные линии полотна для системы EPC.


Стандартная конфигурация12

12. Автоматический контроль натяжения
Введите диаметр рулона бумаги и номер веса бумаги на сенсорный экран, натяжение будет контролироваться компьютером автоматически. Изображение для направляющей системы полотна в 4 рулона.

13. Система приводного двигателя
1) Серводвигатель переменного тока для извлечения лезвия 2) Двигатель переменного тока для конвейерной бумаги 3) Инверторный двигатель для второй конвейерной ленты 4) Двигатель переменного тока для подъема и опускания штабелера 5) Двигатель переменного тока для передней бегунки 6) Двигатель переменного тока для ветряной мельницы для сбора отходов кромки 7) Двигатель переменного тока для разматывания стойки


1. Лезвие HCT
2. Пневматический разрезатель
3. длина резки 2000 мм
4. высота штабеля 1650 мм
5. Удаление пыли
6. Отслеживание курсора
7. Резервная система управления безопасностью и блокировки безопасности

1. Лезвие HCT
2. Пневматический разрезатель 3. длина резки
2000 мм
4. высота ворса 1650
мм 5. Удаление пыли
6. Отслеживание курсора
7. Резервная система управления безопасностью и блокировки


Дополнительная Конфигурация4



НАИМЕНОВАНИЕ ДЕТАЛИ

Бренд

СТРАНА ПРОИСХОЖДЕНИЯ

Подшипник

NSK/HRB

Япония / Китай

Сервопривод

INVT

Китай

Реле

IDEC

Япония

ПЛК

Siemens

Германия

Преобразователь частоты

INVT

Китай

Преобразователь частоты

INVT

Китай

Серводвигатель

INVT

Китай

Термореле

TAIAN

Тайвань

Выключатель питания

МВТ

Тайвань

Монитор

Siemens

Германия

КОНТАКТОР переменного тока

TAIAN

Тайвань

Инверторный двигатель

Siemens

Германия

Пневматическое управление

SMC

Япония

Автоматический выключатель

LS

Корея

Бесконтактный переключатель

FOTEK

Тайвань

Ремень ГРМ

OPIT

Германия

Конвейерная лента

Sampla

совместное предприятие

Мотор

ВАНЬШИН

Тайвань


S140 прецизионный листовой станок с двумя ножами
