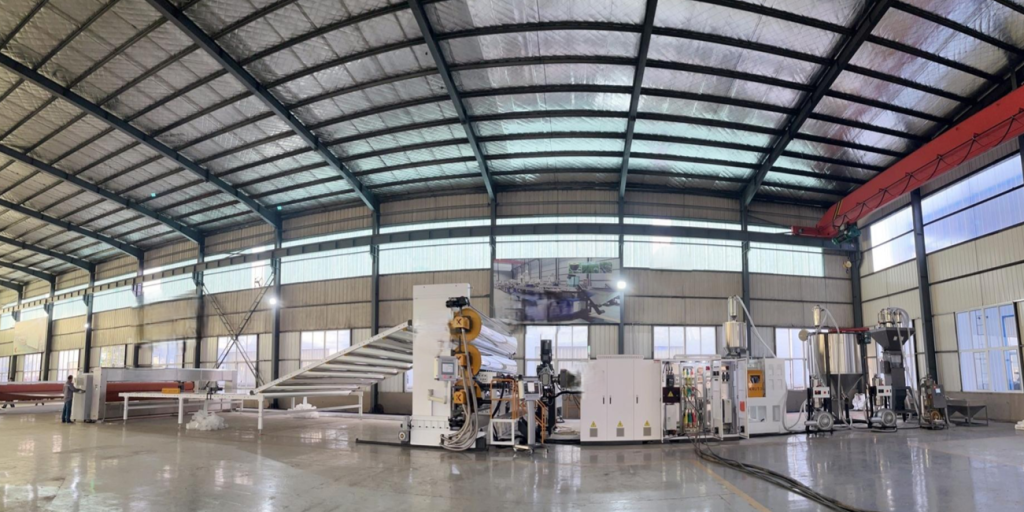

Линия производства геомембраны PE, (модель 6M)

Геомембрана используется в следующих сферах:

Гидроизоляция объектов инфраструктуры (тоннели, водохранилища, полигоны ТКО).

Защита от эрозии почвы и укрепление грунта.

Создание искусственных водоемов и ирригационных каналов.

Экологические проекты (рекультивация земель, изоляция опасных отходов) и др.

Характеристики:

Расположение - В помещении

Электропитание - 380В, трёхфазное, 50Гц

Влажность - До 85%, без конденсата

Температура - 0-40°C

Мощность нагрузки - 640кВт

Охлаждающий воздух - ≤20°C, ≥0.2МПа, 1.5 м³/ч

Сжатый воздух - >0.5МПа, 1 м³/ч

Применимые материалы - Полиэтилен (PE)

Ширина полотна - 6000мм

Толщина полотна	0.4-3мм, допуск ±5%
Особенности	Производственная линия предназначена для изготовления гидроизоляционных рулонов, PE-листов, многослойных соэкструзионных плит и аналогичной продукции. Конструкция линии отличается простотой, удобством управления и стабильностью работы. В зависимости от требований заказчика возможна комплектация оборудования компонентами различных спецификаций для производства как однослойных, так и многослойных композитных продуктов. Также может быть добавлено дополнительное разматывающее устройство для производства продукции с внутренним армированием или композиции с неткаными материалами, декоративными плёнками и другими материалами.
Технологический процесс	Смешивание сырья → Подача материала → Гидравлическая смена фильтрующей сетки → Формование через плоскую головку (T-die) → Каландрирование → Охлаждение → Вытягивание → Измерение и подсчёт → Намотка

Комплектация оборудования:

1. Сушильный смеситель

2. Вакуумный загрузчик

3. Высокоэффективный одношнековый экструдер KRT 150/33) - Двигатель: Hengli

Редуктор: Guomao

Контроллер постоянного тока: ABB

4. Двухпозиционный гидравлический сменщик фильтрующих сеток - DEAO

5. Насос расплава - DEAO

6. Экструзионная плоская головка (T-die) - 6400 мм

7. Трехвалковый каландр  - 6500 мм

Двигатель и редуктор: Guomao

Частотный преобразователь: ABB .

8. Контроллер температуры водяных валов

9. Охлаждающая стойка

10. Устройство обрезки кромок

11. Устройство продольной резки

12. Первая вытяжная машина

13. Вторая вытяжная машина

14. Горизонтальное режущее устройство (лезвийная резка)

15. Фрикционная намоточная машина

16. Электрооборудование

17. Запасные части

Подробное описание:

1. Сушильный смеситель 1 компл.

Мощность двигателя - 5,5 кВт

Мощность нагрева - 22 кВт

Ёмкость бункера - 2000 кг

2. Вакуумный загрузчик   1 компл.

Высота транспортировки -2,8 м

Производительность - 1000 кг/ч

Мощность двигателя - 4 кВт

Автоматическое управление - Автоостановка при заполнении и контроль задержки

Ёмкость накопительного бункера - 500 л

3. Высокоэффективный одношнековый экструдер 1 компл.

Особенности:

Конструкция шнека данного оборудования уникальна. Цилиндр и шнек предназначены для высокоэффективного смешивания и прямого экструзионного формования различных материалов. Низкая скорость сдвига, материал не подвержен разложению, обеспечивается высокое качество пластикации и смешивания.

Материал шнека и цилиндра: 38CrMoAlA, азотированная обработка
Диаметр шнека: 150 мм
Соотношение L/D: 33:1
Мощность нагрева цилиндра: 60 кВт (электромагнитные нагревательные катушки)
Охлаждение цилиндра: Мощные вентиляторы (0.75 кВт * 10)
Мощность приводного двигателя: 400 кВт (двигатель постоянного тока, марка Hengli, качественный китайский бренд)
Система контроля скорости: Контроллер постоянного тока ABB
Редуктор: Марка Guomao, известный китайский бренд. Твердотельная зубчатая передача.
Максимальная производительность: 1000-1200 кг/ч
Система управления: Контроллер Siemens PLC
Контроллер температуры: Высокоточный температурный модуль Siemens

   4. Двухпозиционный гидравлический сменщик сеток 1 компл.

Модель - плиточного типа

Привод - Гидравлическая станция, марка DEAO (качественный китайский бренд)

Конструкция - Плиточного типа, двухпозиционный

Зоны нагрева - 2 зоны

Мощность нагрева - 16 кВт

Макс. давление расплава - 30 Мпа

5. Насос расплава1 компл.

Марка - DEAO (качественный китайский бренд)

Производительность - 1000-1500 кг/ч

Нагрев - Нагревательные стержни из нержавеющей стали

Отверстие для датчика давления (вход/выход) - Резьба M14*1.5 мм

Отверстие для термодатчика (верх/низ) - Резьба M12*1.5 мм

6. Экструзионная плоская головка (T-die) 6400 мм, 1 компл.

Конструкция головки - Тип "козырек" (Cloth hanger)

Ширина головки - 6400 мм

Диапазон толщины регулируемых губ - 0.5-6 мм

Толщина готового продукта - 0.5-3 мм

Регулировочный стержень  - Угол 90°C

Зоны нагрева - 54 зоны

Напряжение - 240В

Суммарная мощность нагрева - 116 кВт

7. Трехвалковый каландр 6500 мм, 1 комл.

Диаметр валов - Ø800 мм (3 шт.)

Материал валов - Сталь 45

Обработка поверхности валов - Зеркальное полирование

Длина валов - 6500 мм

Расстояние раскрытия валов - 60 мм

Способ регулировки - Механический (электрический, ручной)

Редуктор привода - Твердотельный, марка Guomao

Мощность привода - 3 кВт

Тип привода - Индивидуальный, может работать в монотонном или комбинированном регулируемом режиме

Способ управления - Частотный преобразователь ABB

Расстояние перемещения валов вперед/назад - 1000 мм

Мощность двигателя перемещения - 1.1 кВт * 2 компл.

8. Контроллер температуры водяных валов

Охлаждающая среда - Вода

Диапазон контроля температуры - 0–90°C

Мощность нагрева   - 30 кВт * 3 компл.

Насос теплообмена - 5.5 кВт

Способ контроля температуры - Терморегулятор

9. Охлаждающая стойка 1 компл.

Длина стойки - 10 м

Длина опорного вала - 6500 мм

Диаметр опорного вала - Ø168 мм

Материал опорного вала - Нержавеющая сталь (с поверхностной обработкой)

10. Устройство обрезки кромок 1 компл.

Три ножа для продольной резки с регулируемым расстоянием.

11. Устройство продольной резки 1 компл.

Комплектуется различным количеством режущих лезвий в соответствии с требованиями заказчика. Положение инструментов может изменяться.

12. Первая вытяжная машина 1 компл.

Диаметр вытяжного вала - 400 мм

Длина вытяжного вала - 6500 мм

Редуктор привода - Твердотельный

Мощность двигателя - 3 кВт

Способ управления - Частотный преобразователь ABB

Способ прижима - Пневматический прижим

13. Вторая вытяжная машина1 компл.

Диаметр вытяжного вала - 400 мм

Длина вытяжного вала - 6500 мм

Редуктор привода - Твердотельный

Мощность двигателя - 3 кВт

Способ управления - Частотный преобразователь ABB

Способ прижима - Пневматический прижим

14. Горизонтальное режущее устройство 1 компл.

Тип резки: Лезвийная резка

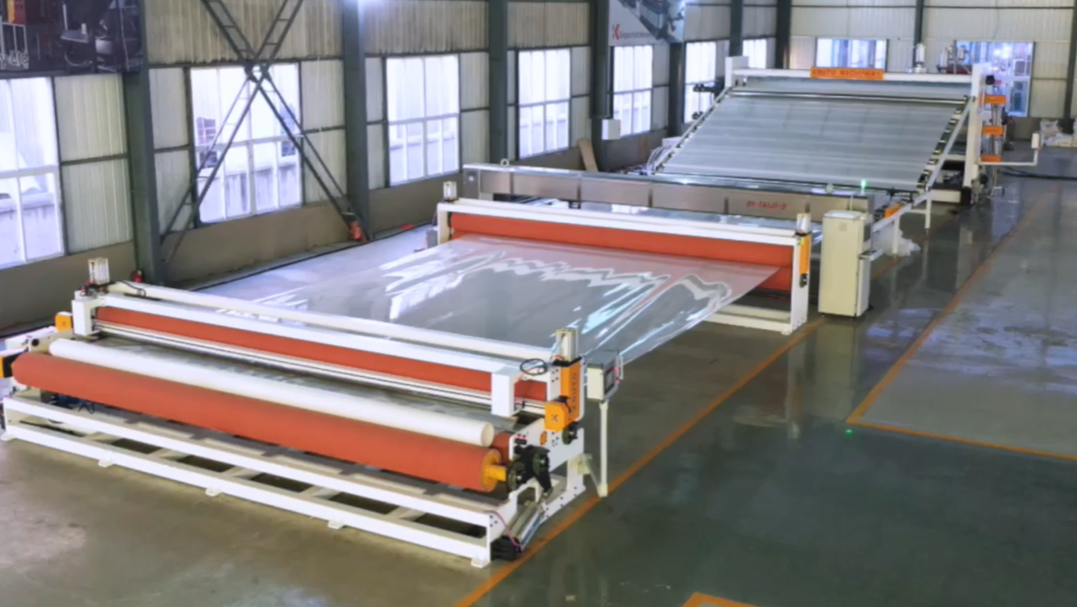

15. Фрикционная намоточная машина 1 компл.

Макс. диаметр намотки - 400 мм

Способ намотки - Фрикционный

Длина намоточного вала - 6500 мм

Редуктор намотки - Твердотельный, марка Guomao

Мощность двигателя намотки - 3 кВт

Скорость линии - 1-7.5 м/мин, независимый электрошкаф управления

16. Электрооборудование 1 компл.

Операционный экран - Siemens, цветной сенсорный экран, 10.4 дюйма

ПЛК (контроллер) - Siemens

Экран управления экструзией - Siemens

Контактор - Siemens

Реле - Schneider

Автоматический выключатель низкого напряжения - Schneider

Воздушный выключатель - Schneider

Кнопки, переключатели, индикаторы - Schneider

Индикаторы - Autonics

В стоимость включены пуско-наладочные работы.
