Линия по производству зубных щеток, модель WR-85

1. Полуавтоматический инжекционный узел

Описание:

Полуавтоматический инжекционный узел предназначен для литья под давлением пластиковых компонентов. Оборудование сочетает автоматизированные процессы с ручным контролем для обеспечения точности и гибкости производства.

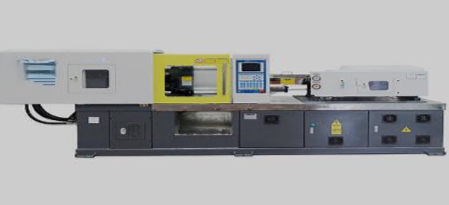

- Горизонтальная машина для литья под давлением 208 тонн

Производительность: 10000шт/8ч

- Горизонтальная инжекционная машина-робот-манипулятор

(с функцией резки отходов)

Роботизированный манипулятор используется для автоматического извлечения изделий. Функция обрезки литников применяется для удаления литниковых отходов.

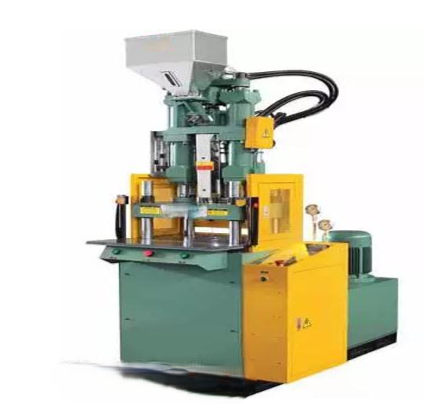

 55-тонная вертикальная термопластавтомат (ТПА)

Литье пластмасс под давлением для мелких и средних деталей.

Производительность: 10000шт/8ч

Робот-манипулятор вертикальной инжекционной машины

 Контейнер холодной воды

Использование: Машины для литья под давлением должны быть оснащены необходимым вспомогательным оборудованием. В обычном производственном процессе машин для литья под давлением необходимо использовать циркуляцию воды в оборудовании для охлаждения формы и снижения ее температуры.

Шлифовальный станок

Использование: Машины для литья под давлением должны быть оснащены необходимым вспомогательным

оборудованием. Основная функция заключается в измельчении отходов после вырезания ручки и

их повторном использовании.

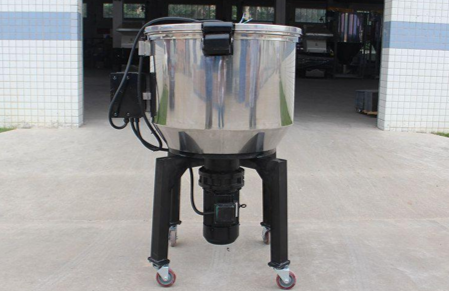

Машина для смешивания цветов

Использование: В основном используется для смешивания частиц клинкера с цветными порошками и новыми и старыми

материалами для повышения эффективности переработки отходов.

2) Узел литьевой формы

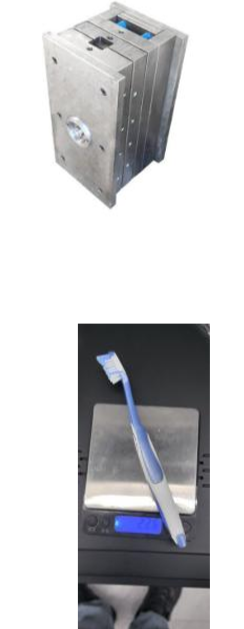

- Литьевая форма для ПП (1 гнездо из 12) + ТЭП (1 гнездо из 8)

Материал формы: Немецкая сталь 2083 с термообработкой, твёрдость достигает 52 HRC.

Обработка отверстий для щетинок: Медленная проволочная электроэрозионная обработка (для точности формирования отверстий под щетину).

Конфигурация литьевых гнёзд:

Синий ПП (полипропилен): 1 изделие из 12 гнёзд.

Белый ТЭП (термопластичный эластомер): 1 изделие из 8 гнёзд.

3) Автоматический.  Тафтинговая часть

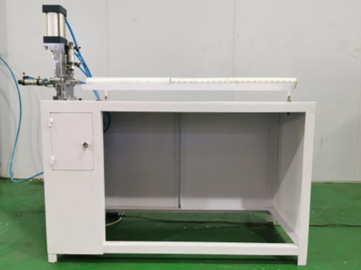

Пневматическая машина для резки щетины

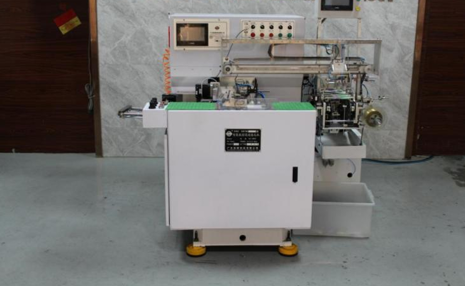

Автоматическая уплотнительная машина

А-тип

Производительность - 10000шт/8ч

Оснащение:

·        Установка для тафтинга (вставки щетины),

·        Система автоматической подачи ручек,

·        Волнистый нож для обрезки щетины,

·        Координатная система сканирования отверстий под щетину с инфракрасной точностью.

Сервомотор машины: Японский двигатель Fuji.

Оборудование для нанесения логотипа лазером

4) Полуавтоматическая система

 Зачистка

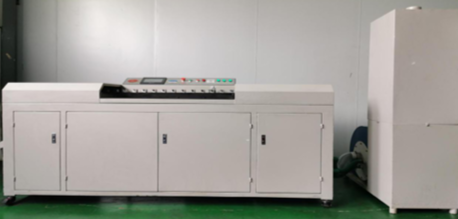

Обрезная машина

Производительность- 24000шт/8ч

Оснащен 8 режущими дисками и пылесборником

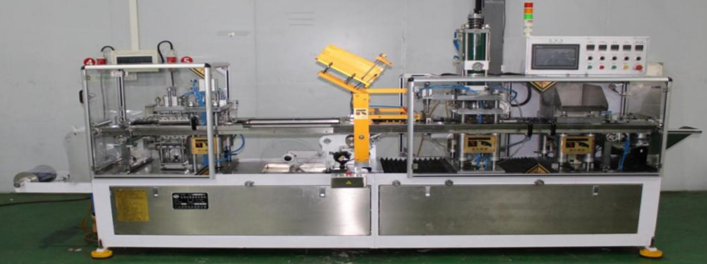

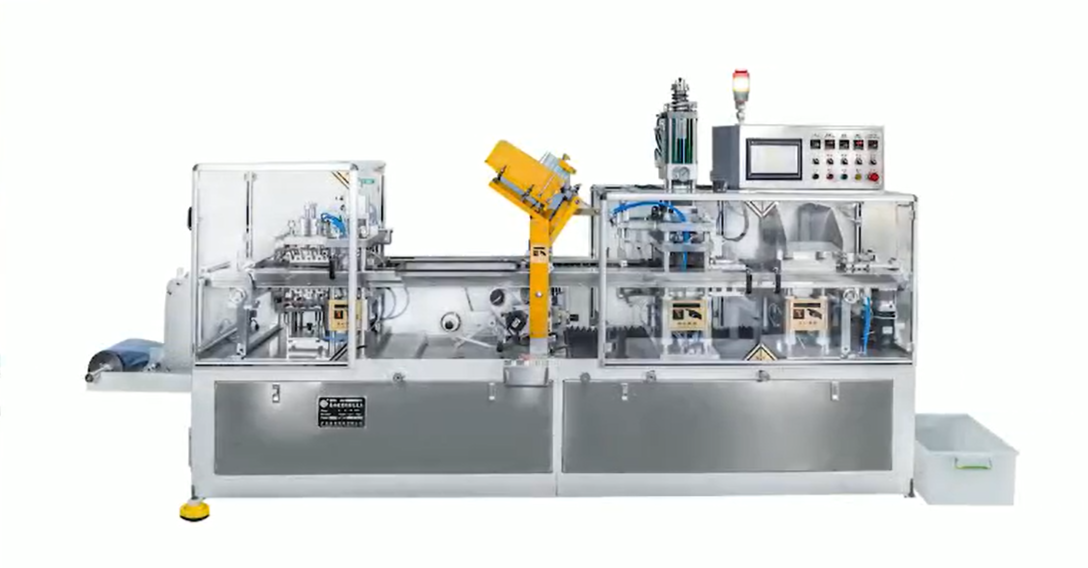

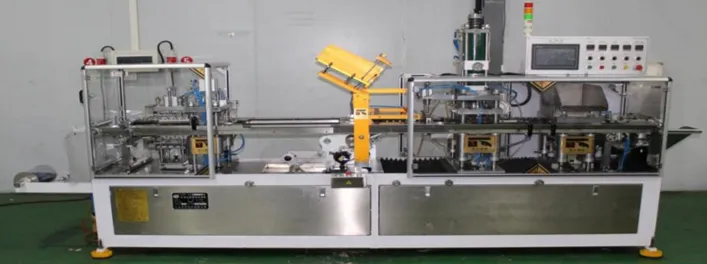

5) Упаковочная машина

Основная функция：

Упаковка + термосваривание +отходы резки

Производительность - 9500шт/8ч



Функция упаковки в «двойную бумажную карточку»

Производительность- 9500шт/8ч

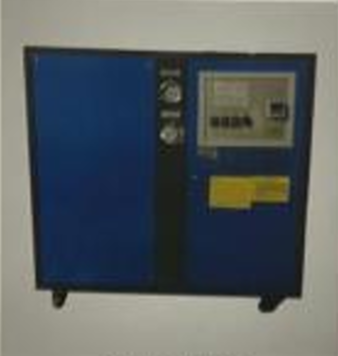

Охладитель воды

6) Упаковка. Деталь пресс-формы

 7) Часть заводского вспомогательного оборудования

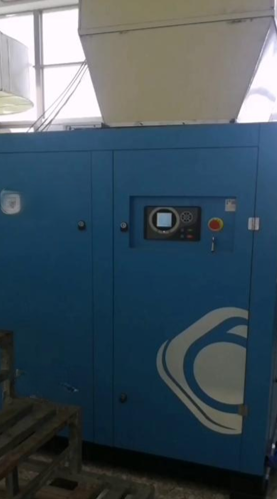

Воздушный компрессор

Данная спецификация подходит только для 1 производственной линии/комплекта

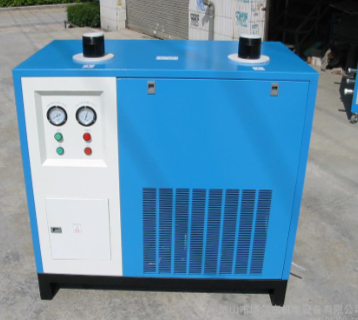

Сушилка

Воздушный приемник

Необходимое количество персонала для реализации этого инвестиционного плана выглядит следующим образом:

1. Полуавтоматическая установка для литья под давлением (4 человека) + автоматическая установка для тафтинга (2 человека) + полуавтоматическая установка для обрезки

(2 человека) + часть упаковочной машины (1 человек) =9 человек

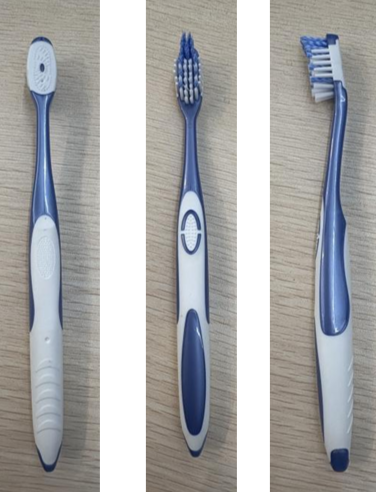

 Описание готовой продукции:

Вес нетто всей зубной щетки составляет 22,6 г

2. Ручка: белая часть изготовлена из пластика TPR, синяя часть - из полипропилена. Вес

ручки составляет около 21 г (TPR - около 6 г, PP - около 15 г).

3. Головка: щетина (2 цвета, нейлон 610, вес около 1,3 г). Круглое отверстие для зубной щетки, медный

лист (вес около 0,3 г).

4. Конструктивные изменения заключаются в следующем: в части для тафтинга щетины используется обычная вертикальная

посадка и отменяется посадка щетины с наклонными отверстиями и посадка щетины с высоким и низким уровнем.

*В стоимость включены пуско-наладочные работы.

Автоматическая машина для тафтинга:

Инжекционная машина с манипулятором для загрузки:

Процесс обрезки отходов:

Обрезной станок:
