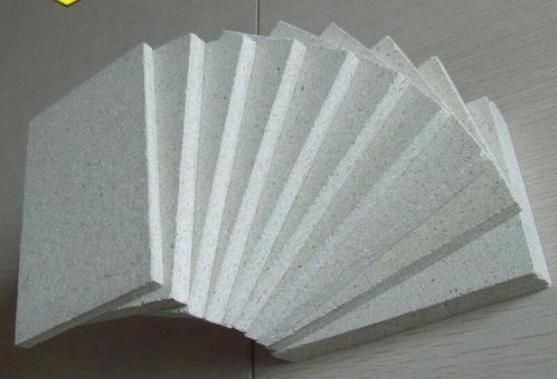

Характеристики продукции:

Размер плиты: 1100*2840 мм.

Проектная скорость производственной линии: 1500-1800 листов/день (из расчета толщины плиты 6 мм).

Водоснабжение: Подача воды к оборудованию обеспечивается Покупателем. Все строительные работы (фундаменты и т.д.) выполняются Покупателем.

Электропитание: Напряжение: 380 В, частота: 50 Гц.

Конфигурация:

ПЛК (контроллер): Siemens

Преобразователь частоты: Shenzhen Inovance

Низковольтное оборудование: Chint

Фотоэлектрические датчики: Autonics

Пневмосистема: Источник сжатого воздуха (компрессор) предоставляется Покупателем.

Комплектация:

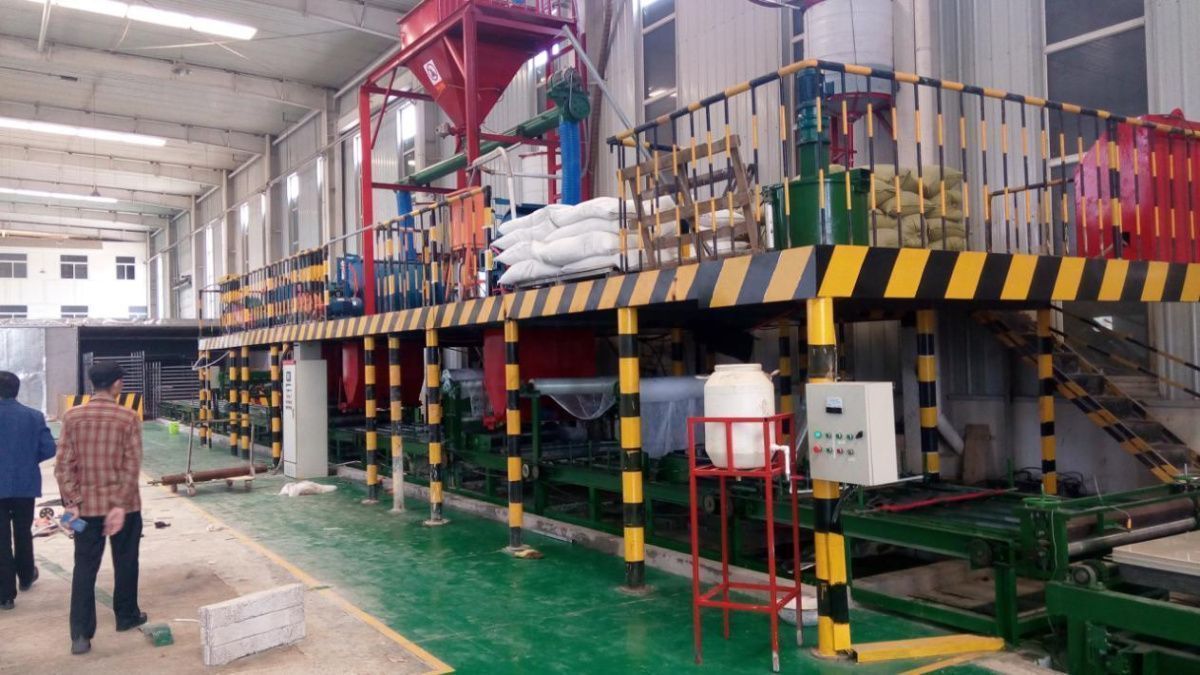

Система смешивания

Смеситель-дозатор

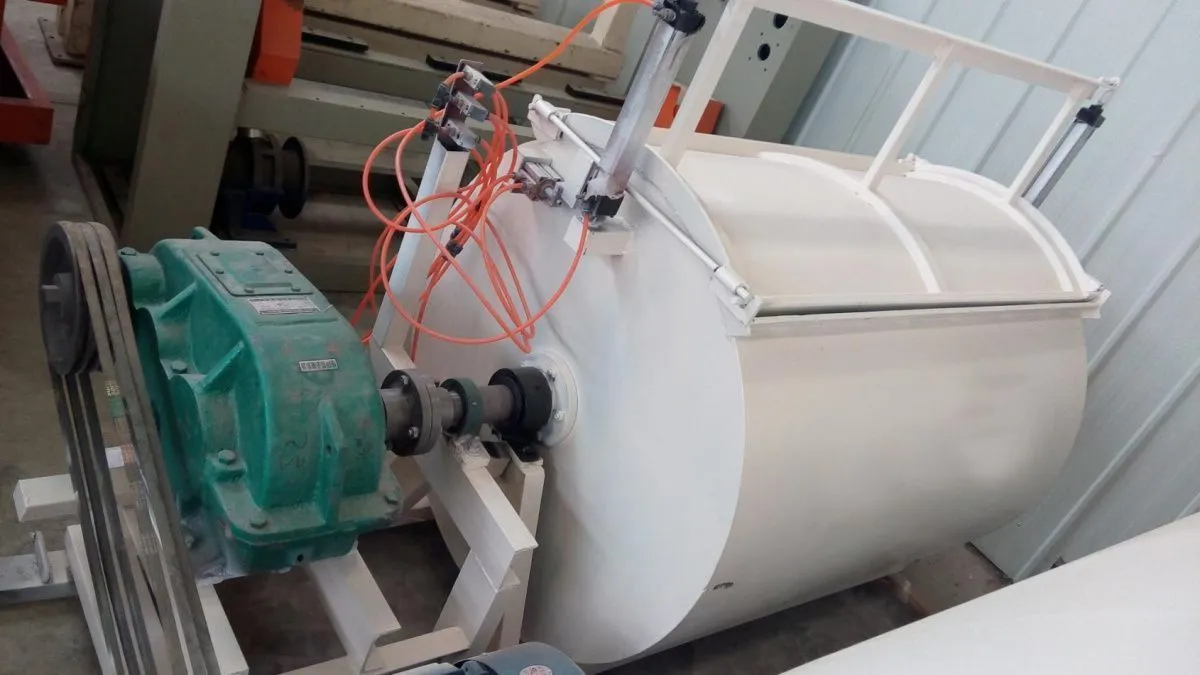

Одновальный смеситель(используется для смешивания основных материалов) 2 шт18,5 кВт *2   1,2 м³

Φ1200*1200

Толщина стенки: 3,7 мм

Толщина боковой стенки: 10 мм

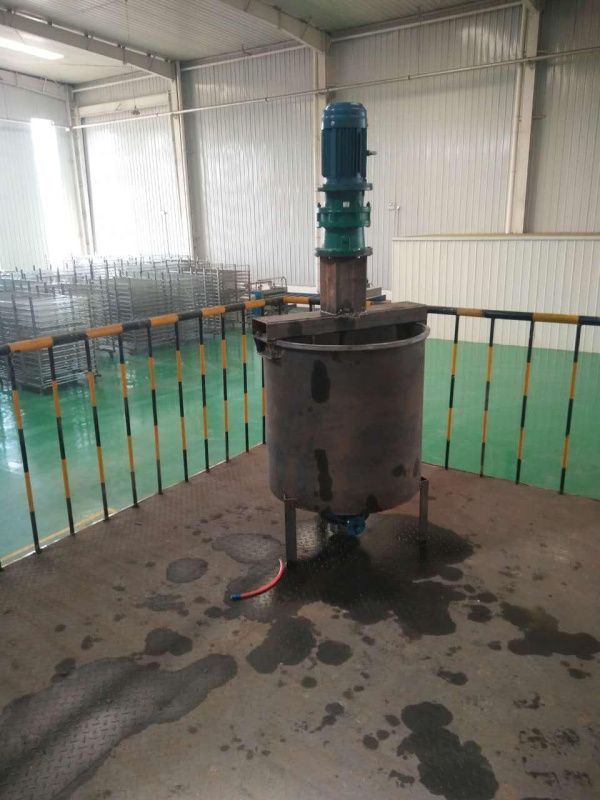

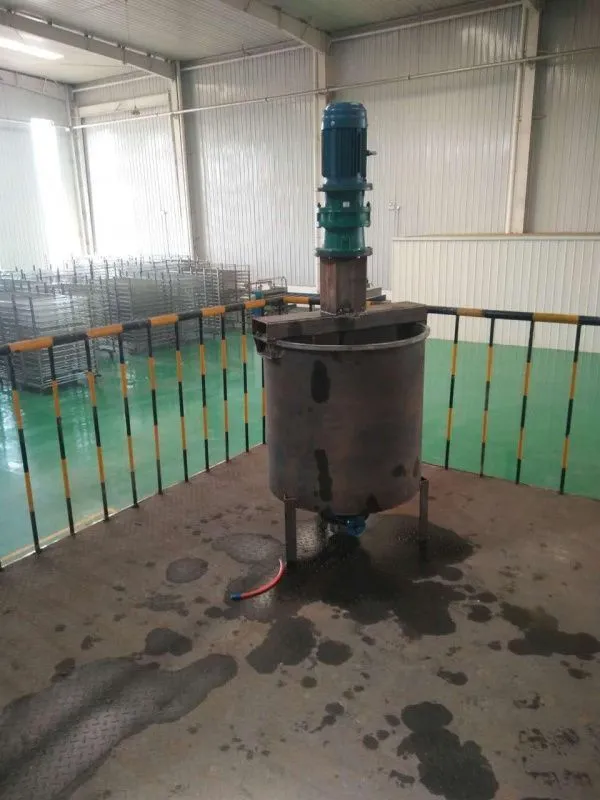

Вертикальный смеситель для песковой (лицевой) смеси

Используется для приготовления смеси верхнего (лицевого) слоя

Вертикальный смеситель для нижнего слоя

Платформа подачи и накопительный бункер – предоставляется Покупателем

Смесительная платформа, нижний бункер, лестницы, ограждения. Чертежи будут предоставлены

Автоматическая система подачи листов

Автоматическая подача листов

Толкатель листов, пневматический цилиндр

Макс. ход: 700 мм

Штабелер (накопитель) шаблонов (с гидростанцией)

Сдвоенный гидроцилиндр

Мощность 4 кВт

Платформа ускоренной подачи листов

Резиновый прижимной валик, подъемный цилиндр

Мощность 1,5 кВт

Длина: 3 м

Система изготовления, формования и прессования плит

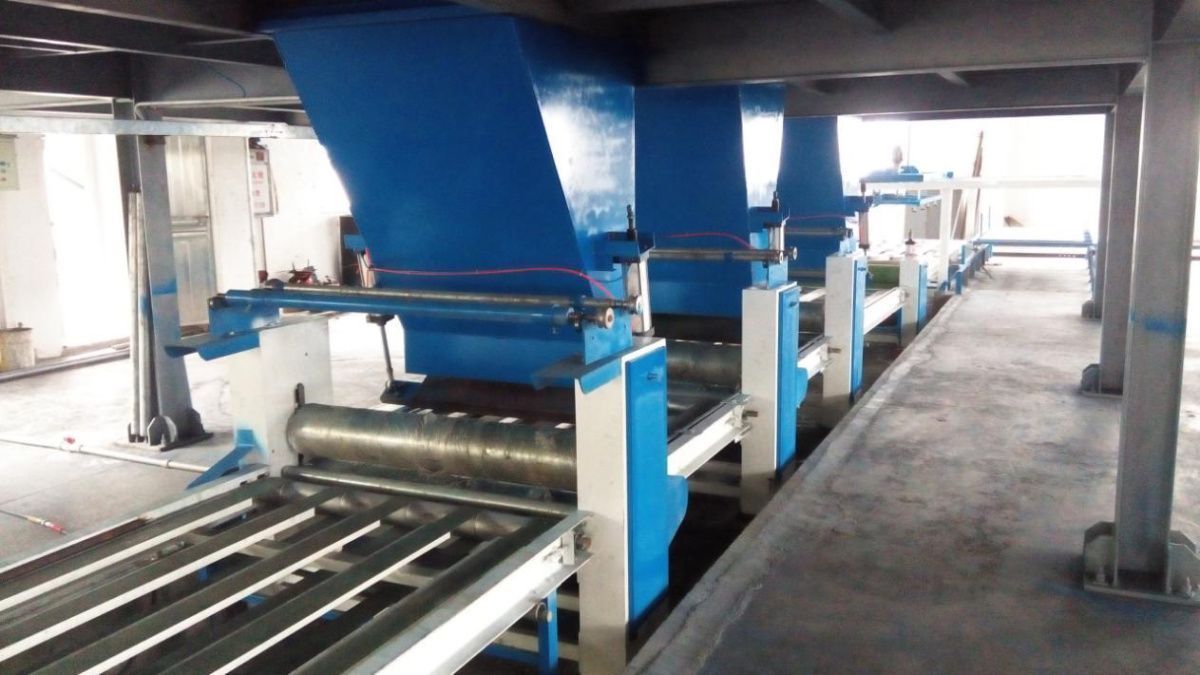

Машина для формования и допрессовки плит

Транспортер для нанесения разделительного состава

Транспортер подачи шликера (пульпы)

Устройство автоматического нанесения разделительного состава

Длина транспортеров 3 метра

Управление   на базе ПЛК (программируемого логического контроллера)

Вал для нанесения шликера Ø100, бункер для шликера. 3 шт.

Плоский скребок для выравнивания (из жесткого поролона/губки) 2 комплекта

Мощность 4 кВт

Станок для автоматической резки сырых (влажных) плит

Автоматическая резка по заданной длине: дисковый нож (Ø300 мм)

Мощность: 1,1 кВт

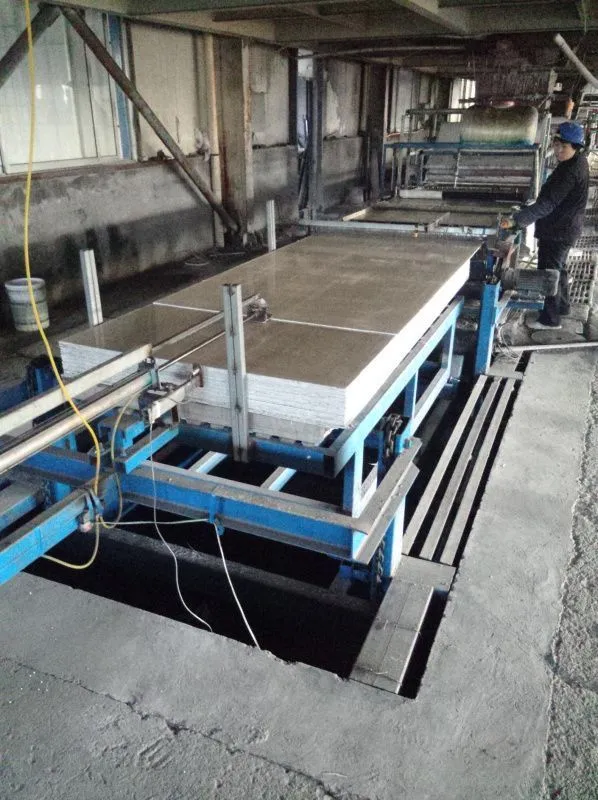

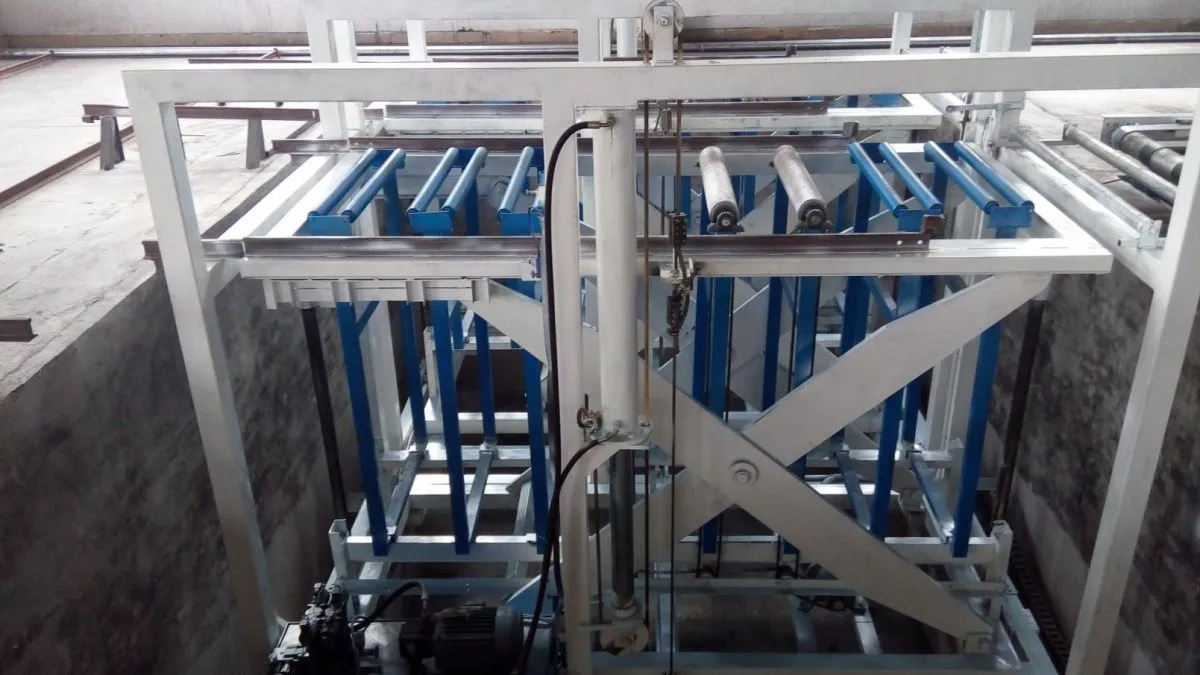

Двухпозиционная подъемная система для сбора плит

Подъемная рама с пневматическим внутренним сердечником

Подъемный двигатель 4 кВт * 2

Двигатель перемещения (ходовой) 2,2 кВт

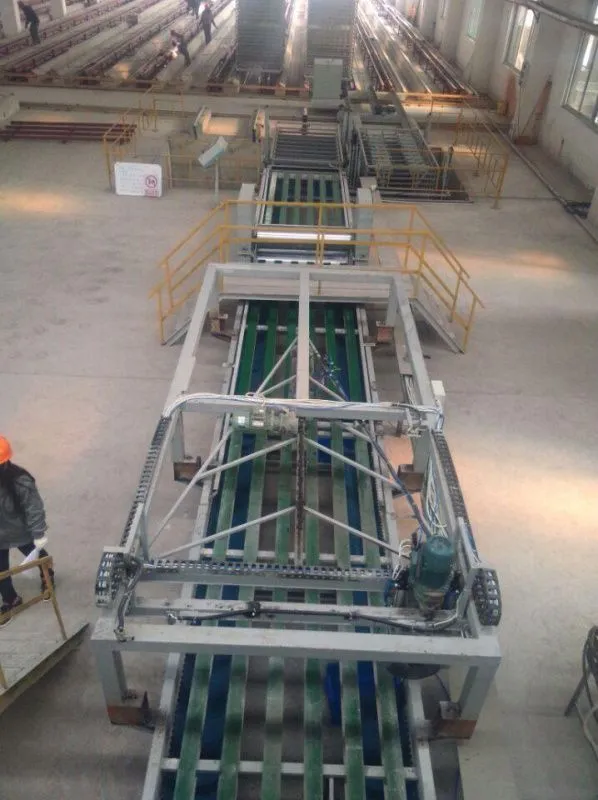

Транспортная система тележек для отверждения

Однопозиционный подъемник для выдачи плит

Механический подъемник

Мощность: 4 кВт

Пневматическая внутренняя подъемная рама

Автоматическая система съема с формы

Транспортер: ленточный конвейер 3 метра

Однопозиционное вакуумное захватное устройство (присоски) (для сбора и укладки готовой продукции)

Мощность: 4 кВт

Включая 1 укладчик-паллетайзер

Устройство для очистки шаблонов

Резиновый вал Ø 150

Длина: 1350 мм

Очистной щеточный вал Ø 150

Длина: 1350 мм

Скребочный нож (верхний и нижний) 2 группы

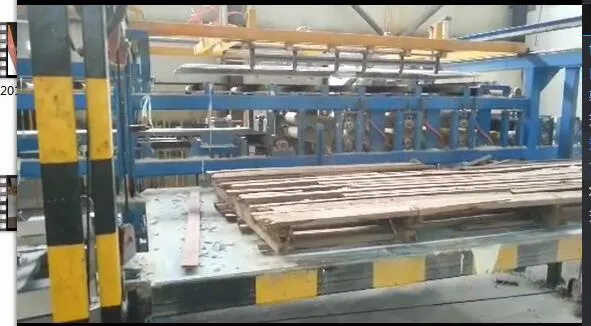

Укладчик-паллетайзер для сбора шаблонов

Включает укладчик-паллетайзер, гидравлическую станцию, устройство выравнивания при укладке

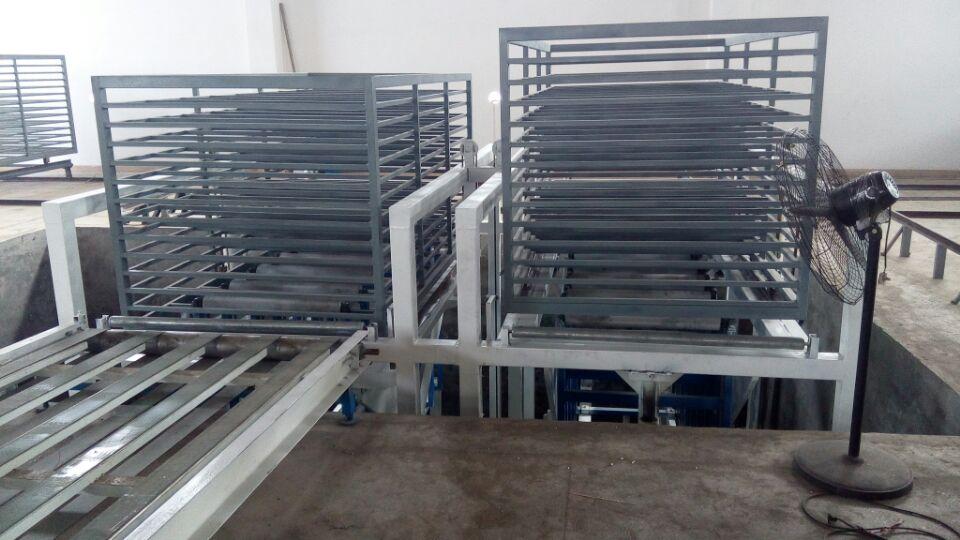

Транспортные тележки для отверждения и рельсовый путь

Электрическая система управления формовочной линией

Контроллер ПЛК, частотное регулирование

Линия резки плит

Система автоматической загрузки плит (вакуумного типа, с присосками)

Паллетайзер / Укладчик

Габаритные размеры: 2500*1300*600 мм

Гидравлическая станция 4 кВт

Вакуумный загрузчик плит (с присосками) 3 кВт

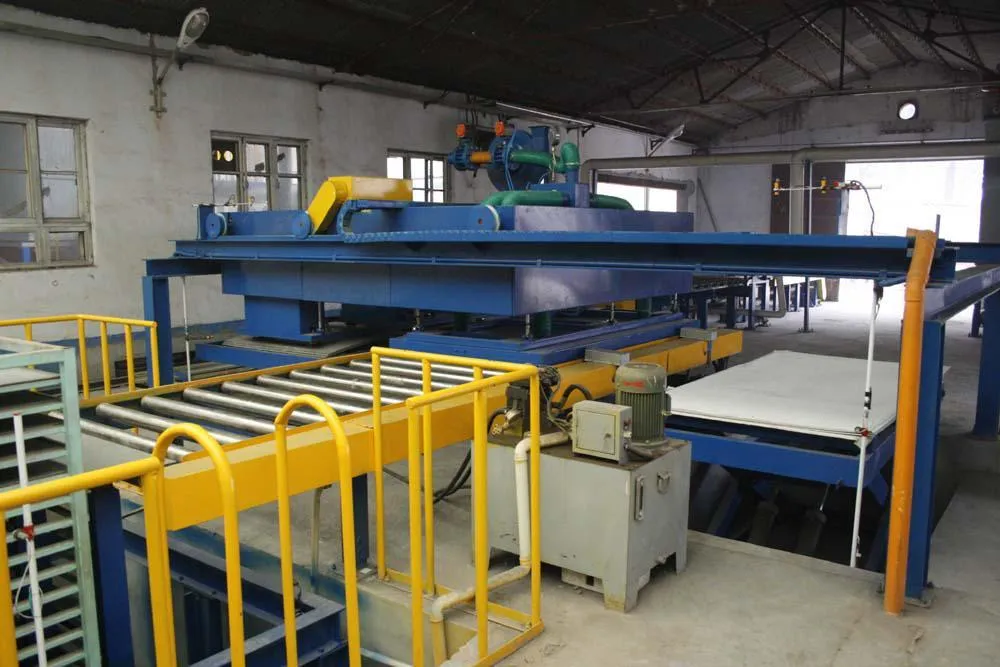

Станок для резки плит (основной агрегат для продольной и поперечной резки)

Двигатели резки: 5 кВт * 4

Вакуумный разгрузчик плит (с присосками)

Паллетайзер / Укладчик

Гидравлическая станция 4 кВт

Система пылеудаления (обеспыливания) для отрезного станка (одна)

Основной блок пылеудаления

Вентилятор 11 кВт

Каркас для фильтров (пылеуловителя) 89 шт

Фильтровальные рукава Ø133 89 шт

Распределительный шкаф

В стоимость включены пуско-наладочные работы
