Системные проектные показатели

Наименование: Магнезитовая плита

Спецификация продукции: (2440-3050) x (915-1220) x (3-20) мм

Проектная мощность 1056 шт/смену (150 шт/ч), (1220x2440 мм, толщина 3-10 мм)

Требования к цеху: Площадь застройки: около 3000-4000 м², высота цеха ≥6 м, на участке смешивания высота ≥9,5 м

Установленная мощность 250 кВА

Проектное потребление воды на производство 20 тонн/смену

Проектное потребление сжатого воздуха 5 м³/мин

Потребление газа 200 м³/день (стандартные условия зимы 0°C)

Проектная численность персонала: Около 16 человек/смену (в соответствии с технологическими требованиями)

Типы сырья для автоматической подачи: Нижний слой: оксид магния, хлорид магния / сульфат магния, тальк

Средний слой: оксид магния, хлорид магния / сульфат магния, древесные опилки, переработанные материалы

 Схема технологического процесса

Комплектация:

Система дозирования

Система разрывателей мешков с оксидом магния 3 тонны 1 комплект

Бункер, специальный нож для разрыва мешков, устройство пневмообрушения свода, рукавный фильтр (пылеуловитель), без крана.

Габариты: 3×4×6 м

Мощность привода: 3 кВт.

Производительность: 7 мешков/час.

Напольное размещение, платформа не требуется

Система разрывателей мешков с переработанным материалом / крупными опилками 2 м³ 2 комплекта

Бункер, специальный нож для разрыва мешков, устройство пневмообрушения свода, без пылеудаления, без крана.

Габариты: 3×4×6 м

Производительность: 7 мешков/час

Загрузка мягких контейнеров (биг-бэгов)

Винтовой конвейер (шнек) для оксида магния 2 комплекта

Бесшовная труба Φ219, конструкция "шнек в шнеке" (двойной шнек), габариты: Φ219×10 м, мощность привода: 12,5 кВт, производительность: 8 т/ч.

Винтовой конвейер (шнек) для переработанного материала / древесных опилок.5,5 кВт. 6 комплектов

Бесшовная труба Φ219, конструкция "эстафетный шнек" (последовательные шнеки), габариты: Φ219×3,5 м, мощность привода: 5,5 кВт, производительность: 3 т/ч

Автоматическая система взвешивания порошковых материалов. 500 кг. 2 комплекта

Бункер, тензодатчики, пневматический выдвижной наконечник (телескопическая головка), габариты: Ø1,2×3 м; макс. вес взвешивания: 500 кг. Дозирование по весу

Автоматическая система взвешивания наполнителей 500 кг. 1 комплект

Бункер, тензодатчики, пневматическая шиберная заслонка, пневматический выдвижной наконечник, габариты: Ø1,2×3 м; макс. вес взвешивания: 500 кг

Система транспортировки раствора хлорида магния, 1 комплект

Мощность: 5,2 кВт

Макс. расход: 0,5 м³/мин

Мешалка для растворного бака 3 кВт. 2 комплекта

Винтовая мешалка, рама Q235, мощность: 3 кВт

Система автоматического дозирования жидкого хлорида магния 300-500 кг.

2 комплекта

Емкость из PE, тензодатчики, пневматический дисковый затвор, PPR трубопровод.

Габариты: Ø1,3×1,8 м

Мощность: 2,2 кВт

Макс. вес взвешивания: 500 кг

Цикл взвешивания: 6 мин

Пылеуловитель для загрузки сырья1 комплект. Предоставляется Покупателем

Производительность 20 000 м³/ч, включая 15 м воздуховодов

Мостовой кран. 2 т. 1 комплект. Предоставляется Покупателем.

Смеситель для среднего слоя (двухвальный) 1000 л. 1 комплект

Цилиндр из нержавеющей стали, рама Q235

Главный двигатель 15 кВт, гидравлический опрокидной механизм выгрузки 3 кВт

Габариты: 1,4×1,5×2,8 м

Мощность привода: 18,5 кВт

Объем выгрузки: 1,0 м³.

Цикл смешивания: 8 минут.

Система смешивания

Смеситель для нижнего слоя (вертикальный) 180 л. 1 комплект

Цилиндр из нержавеющей стали, рама Q235, вертикальный редуктор 4 кВт, выгрузка через пневматический дисковый затвор

Габариты: Ø0,9×1,8 м

Мощность привода: 4 кВт

Объем выгрузки: 0,18 м³

Цикл смешивания: 8 минут.

Система формования

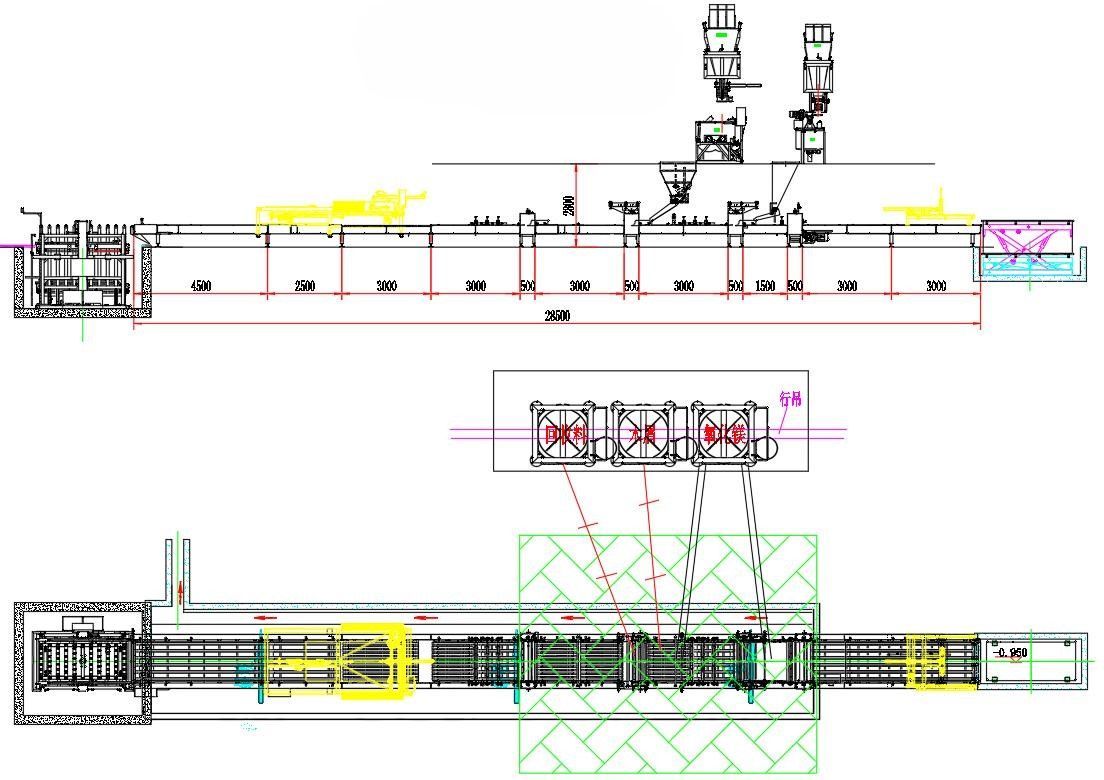

Многофункциональный станок для изготовления плит 5-28,5 м.  1 комплект

Главный вал из нержавеющей стали, вал транспортера из углеродистой стали, резиновые валы подачи форм, направляющие тканевые валы из алюминиевого сплава, бесшовный ПВХ ремень, рама из швеллера №18 и гнутого листа 4 мм, цепная передача, главный двигатель 11 кВт, опоры ленты из нержавеющей стали (гнутые), переходные мостики из нержавеющей стали (гнутые), зубчатое соединение главных валов, покрытие поверхности - порошковая окраска.

Габариты: 1,8×1,5×28,5 м

Мощность привода: 14,72 кВт

Производительность: 6 стандартных листов/мин

Автоматический загрузчик вертикальных шаблонов (верхний загрузчик)

Пневматическое перемещение, линейные направляющие, пневматический подъем, вакуумный захват листов, покрытие - порошковая окраска

Производительность: 6 листов/мин.

Тяжелый подъемник для плоских листов

Подъемные рычаги из цельной стальной плиты, рифленая панель, соединительные валы с бронзовыми втулками, гидравлическая станция 4 кВт, универсальный для листов 2400-3100 мм

Габариты: 1,3 × 3,1 × 1,7 м

Мощность: 4 кВт

Макс. грузоподъемность: 5 т.

Робот

Бункер для среднего слоя из нержавеющей стали 1,8 м³

Листовая нержавеющая сталь, пневматическая выгрузка, максимальные габариты: 1,9×1,4×2 м, максимальный объем: 1,8 м³.

Бункер для нижнего слоя из нержавеющей стали

Листовая нержавеющая сталь, ручная выгрузка, максимальные габариты: 1,7×1,4×2 м, максимальный объем: 0,55 м³

Автоматический резак для влажных листов

Рама Q235, перемещение с помощью двигателя, линейные квадратные направляющие, высокоскоростная резка, регулировка длины, покрытие - порошковая окраска, габариты: 2,6×1,3×5,7 м, мощность: 2,95 кВт; производительность: 6 листов/мин.

Одностанционарный автоматический загрузчик листов

Габариты: 2,2×3,5×4,5 м

Мощность: 4,5 кВт

Производительность: 6 листов/мин.

Система съема и очистки форм

Одностанционарный автоматический разгрузчик листов (съемник) 1 комплект

Сварная рама из квадратной трубы 100×100 мм, гидравлическое уравновешенное подъемное устройство, гидравлическая станция 4 кВт, привод с резиновыми роликами, универсальный для листов 2400-3100 мм, габариты: 2,2×3,5×4,5 м, мощность: 4,5 кВт; производительность: 6 листов/мин.

Автоматическая конвейерная линия съема с формы (снятия с поддонов)

 Рама из квадратной трубы 100×150 мм, бесшовная ПВХ лента, валы ленты из углеродистой стали, приводной двигатель 1,5 кВт, габариты: 0,8×1,9×5,5 м, мощность: 1,5 кВт; производительность: 6 листов/мин.

Автоматическая высокоскоростная машина для забора листов (вакуумный захват) 3 комплекта

Электрическая синхронная передача с зубчатой рейкой, подъем и перемещение с сервоприводом, вакуумный насос, рама из квадратной трубы, направляющие типа "вилочного погрузчика", покрытие - порошковая окраска, габариты: 2,4×3,2×4,5 м, мощность: 7,3 кВт; производительность: 6 листов/мин.

Тяжелый подъемник для плоских листов 2×5 т - 3000 мм 2 комплекта

Подъемные рычаги из цельной стальной плиты, рифленая панель, соединительные валы с бронзовыми втулками, гидравлическая станция 4 кВт, универсальный для листов 2400-3100 мм, габариты: 1,3×3,0×1,7 м, мощность: 4 кВт; макс. грузоподъемность: 5 тонн.

Устройство укладки (паллетирования) готовых плит

Рама Q235, пневматическая укладка (цилиндровая)

Система резки и измельчения

Станок для резки готовой продукции

Электрическая регулировка, сварное основание, автоматическая выкладка, включая один подъемник.

Мощность: 33 кВт, производительность: 6 листов (толщиной 3-10 мм)/мин.

Тяжелый подъемник для резки 5 т - 3000 мм   1 комплект

Подъемные рычаги из цельной стальной плиты, рифленая панель, соединительные валы со стальными втулками, гидравлическая станция 3 кВт, универсальный для листов 2400-3100 мм, габариты: 1,3×3,0×1,7 м, мощность: 4 кВт; макс. грузоподъемность: 5 т.

Измельчитель (с вспомогательной подачей от гидромотора) 30 кВт        1 шт.

Молотковая конструкция, рама из углеродистой стали, двигатель 30 кВт, гидравлическая станция 3 кВт, гидромотор.

Автоматическая высокоскоростная машина для забора листов

Электрическая синхронная передача с зубчатой рейкой, подъем и перемещение с сервоприводом, вакуумный насос, рама из квадратной трубы, направляющие типа "вилочного погрузчика", покрытие - порошковая окраска, габариты: 2,4×3,2×4,5 м, мощность: 7,3 кВт; производительность: 6 листов/мин.

Винтовой конвейер для измельченного материала 3 шт.

Бесшовная труба Φ219, габариты: Φ219×3,5 м, мощность: 5,5 кВт; производительность: 2 т/ч.

Транспортер для сбора обрезков (кромки)

Рама из углеродистой стали, ПВХ лента, мотор-редуктор с циклоидальным зацеплением

Вибрационный грохот (сито) Φ700×700 мм 1 комплект

Накопительный бункер (временное хранение) 500 кг 1 комплект

Пылеуловитель для системы резки и измельчения

Углеродистая сталь, импульсный рукавный фильтр, производительность 20 000 м³/ч, включая 15 м воздуховодов

Предоставляется дополнительно Покупателем:

Система воздушной циркуляции камеры выдержки (отверждения)

Деревянные рейки для отверждения

Теплогенератор (воздухонагреватель) с трубопроводами

Компрессорная станция с ресивером

Мостовой кран, 2т

Пылеуловитель для системы резки и измельчения

Пылеуловитель для загрузки сырья

В стоимость включены пуско-наладочные работы
