1

Система переработки целлюлозы

1.1

Гидроразбиватель 5м³

Номинальный объем: 5м³, 55кВт

шт.

1

Габариты: Φ2200×2500 мм

Вес: 3.5 тонны

1.2

Насос для целлюлозы

Производительность: 100м³/ч, 7.5кВт

шт.

1

1.3

ZDP450

Производительность: 100м³/ч, 7.5кВт

шт.

2

1.4

Дисковый рафинер ZDP450

Производительность: 15т/сутки, 110кВт

шт.

2

Габариты: 700×800×3100 мм

Вес: 2 тонны

1.5

Импеллер 32×10мм×2см

Мощность: 22кВт, диаметр: Φ1000 мм

шт.

4

Вес: 0.5 тонны

1.6

Бак для целлюлозы 12м³

шт.

2

1.7

Накопительный бак для целлюлозы 70м³

Объем: 70м³, 7.5кВт

шт.

2

Габариты: Φ4000×6000 мм

1.8

Система взвешивания и дозирования целлюлозы

компл.

1

1.9

Трубы, клапаны, расходомеры

компл.

1

1.91

PLC система управления

компл.

1

2

Система помола кварцевого песка

2.1

Бункер для кварцевого песка

Объем: 20м³

шт.

1

2.2

Шнековый питатель

Мощность: 5.5 кВт

шт.

1

2.3

Ленточный конвейер

B500×22, 5.5 кВт

шт.

1

2.4

Шаровая мельница

Φ1.33×7 м, 245 кВт

шт.

1

2.5

Мелющие шары

т

20

2.6

Система обработки кварцевой суспензии

11 кВт

шт.

1

2.7

Смеситель для кварцевой суспензии

шт.

1

2.8

Гидроциклон классификации

шт.

1

2.9

Насос для кварцевой суспензии

Вертикальный насос DYS100-120B

шт.

1

2.10

Насос для кварцевой суспензии

Двигатель: 18.5 кВт

шт.

1

2.11

Накопительный бак для кварцевой суспензии

Объем: 60м³ (цилиндрический с коническим дном)

шт.

2

2.12

Вертикальный смеситель

Мощность двигателя: 18.5 кВт

шт.

4

2.92

Насос для транспортировки кварцевой суспензии

Модель: 100 DGL-100, двигатель: Y200L-4/30 кВт, Q=200м³/ч

шт.

2

2.93

Дозировочный бак для кварцевой суспензии

Объем: цилиндрический с коническим дном, 3 датчика веса, пневмозатвор

шт.

2

2.94

Система электроуправления помолом

PLC: OMRON, сенсорный экран, реле: Schneider, частотный преобразователь

компл.

1

3

Участок приготовления суспензии

3.1

Центральный смеситель суспензии 5м³

Мощность: 45 кВт

шт.

1

Насос для суспензии

Модель: 100DGL-100, 30 кВт

шт.

1

Дозировочный бак для суспензии

шт.

5

3.2

Подающий насос

Модель: 100 DGL-100B, 18.5 кВт, Q=102м³/ч, H=20м

шт.

1

Горизонтальный накопитель суспензии 20м³

Модель: SKAB107-112.41, 5.5 кВт

компл.

1

3.3

Бак оборотной воды 80м³

Диаметр: 8 мм (стенки), 10 мм (коническое дно)

компл.

1

Смесительный бак для сточных вод

компл.

1

3.4

Привод накопителя суспензии

шт.

1

Накопитель суспензии 30м³

шт.

1

3.5

Переливной питающий бак 1м³

шт.

1

Напорное сито 1м²

Мощность: 11 кВт

компл.

1

Рециркуляционный насос

Модель: DYS100-120B, 22 кВт

компл.

1

3.6

Дозировочный бункер для порошка

шт.

5

3.7

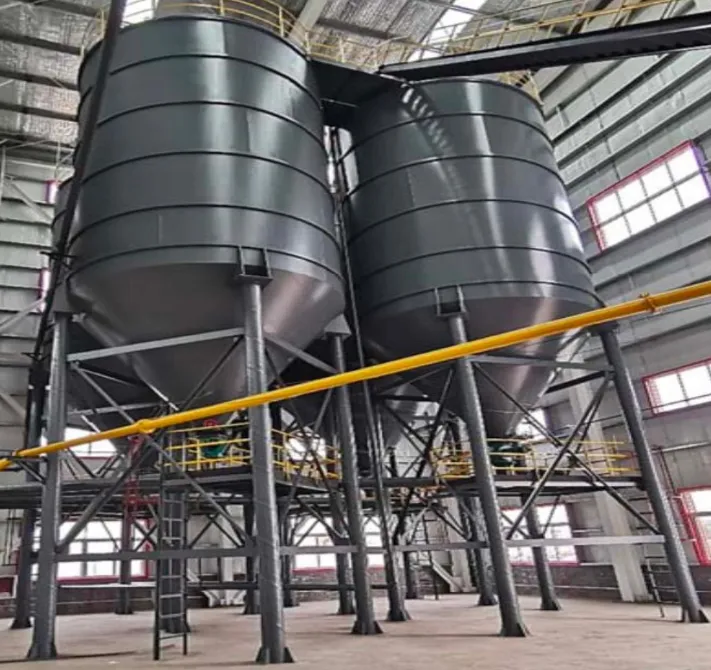

Силос для порошка 100м³

шт.

2

Фильтр-циклон для силоса

шт.

-

Шнековый конвейер LSY250

Модель: LSY250

шт.

2

3.8

Система управления (PLC)

компл.

1

4

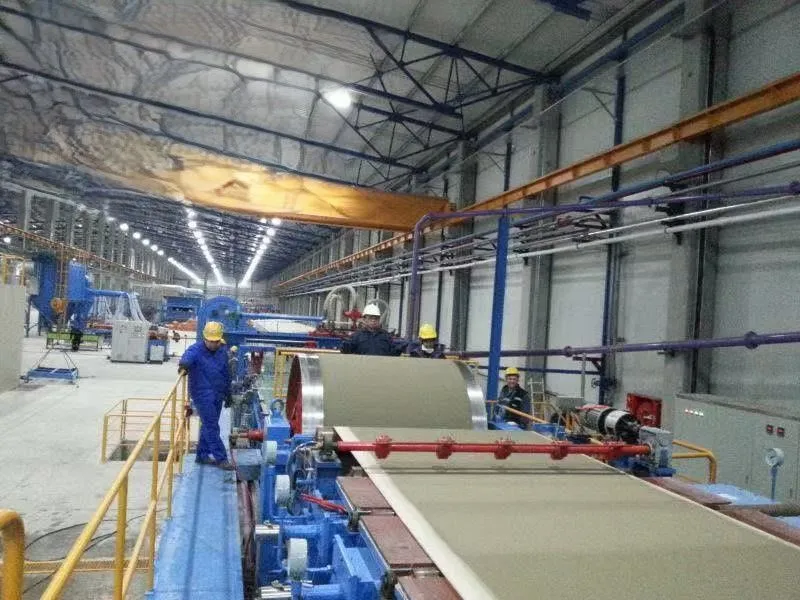

Участок формования, штабелирования и демонтажа плит

4.0

10+2 вакуумная машина для подачи суспензии

шт.

1

4-осевой напорный ящик

шт.

1

Вакуумная система

Модель: ZBK15 MUYE

компл.

5

4.1

Лазерный толщиномер

3 точки контроля над формующим цилиндром

компл.

1

Формующий цилиндр

D1650×1600 мм

компл.

1

Направляющий ролик (breast roll)

D600×1650 мм

компл.

1

Транспортёр для заготовок

компл.

1

Водорезательная система

Мощность: 30 кВт

компл.

1

4.2

Конвейер для отходов

Ширина: 1000 мм, Длина: 8 м, Привод: 3 кВт

шт.

1

Двухшнековый измельчитель отходов

Привод: 11 кВт

шт.

1

Смеситель с весовым дозированием

шт.

1

Рециркуляционный насос

Модель: DYS100-120B, 18.5 кВт

шт.

1

4.3

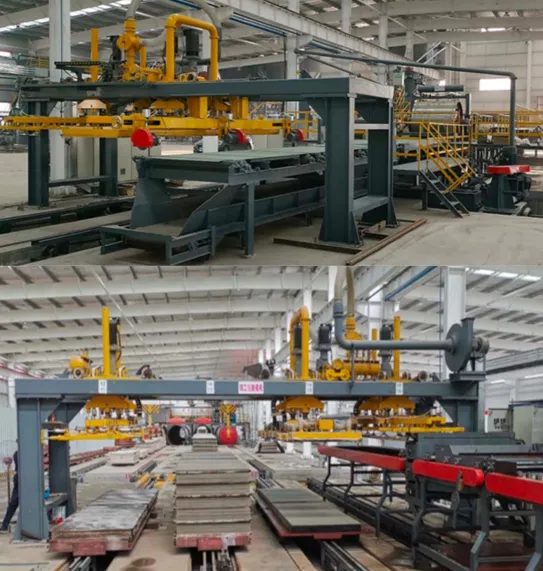

Трехпозиционный штабелёровщик

Одноприсоночный, вентилятор 7.5 кВт, сервопривод

шт.

1

4.4

Четырехпозиционный штабелёровщик

Одноприсоночный, вентилятор 7.5 кВт, сервопривод

шт.

1

Машина для смазки форм

Размер формы: 1300×2900 мм

шт.

1

Автоматический штабелёровщик форм

шт.

1

Подъёмная платформа

Грузоподъёмность: 10 тонн

шт.

1

4.5

Автоматическая тележка для позиционирования

Мощность: 1.1 кВт × 2

шт.

5

4.6

Шкаф управления и программирование

компл.

1

5

Участок термообработки (сушки и пропарки)

5.1

Тележка для пресса

Размер: 1320×2650 мм

шт.

20

5.2

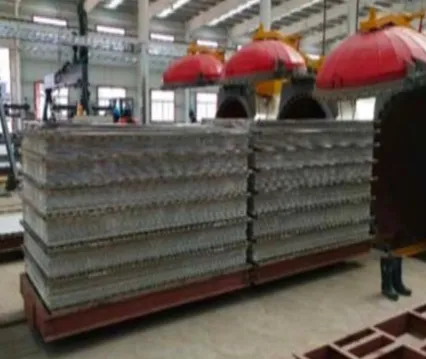

Пропарочная тележка

Размер: 1320×2650 мм

шт.

40

5.3

Формовочные плиты

Размер: 1300×2550×4 мм, материал: PP

шт.

1,200

5.4

Прокладки для пропарки

Размер: 1320×2550 мм, материал: нерж. сталь

шт.

280

5.5

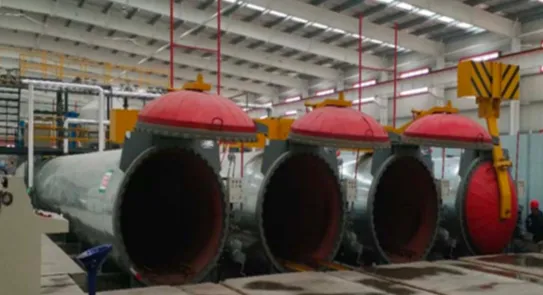

Автоклав

Размеры: Φ2м×21м

шт.

3

5.6

Термоизоляция автоклава

шт.

3

5.7

Лебедка

Мощность: 1.1кВт×2 + 3кВт×3

шт.

8

5.8

Направляющий ролик для троса

шт.

20

6

Компрессорная установка

6.1

Воздушный компрессор

Производительность: 10м³/мин

шт.

1

Давление: 1 МПа (10 бар)

Мощность: 55 кВт

6.2

Осушитель сжатого воздуха

шт.

1

6.3

Ресивер для сжатого воздуха

Объем: 2м³

шт.

1

7

Комплект для обработки кромок и фацета

компл.

1

7.1

Пылеулавливатель

компл.

1

7.2

Электрошкаф управления

шт.

1

7.3

Сушильная камера 40 м

компл.

1

7.4

Двусторонняя 4-роликовая шлифмашина

Первичная шлифовка

шт.

1

7.5

Двусторонняя 4-роликовая шлифмашина

Вторичная шлифовка

шт.

1

8

Паровой котел

Производительность: 4 т/ч

шт.

1

Давление: 1.25 МПа

Тип: угольный

9

Гидравлический пресс

7,000 тонн (≈68.6 МН)

шт.

1

10

Труба, клапан, транспортировочный путь

шт.

1

11

Системы водоснабжения и электроснабжения

Включая насосы, трансформаторы, распределительные щиты

комплект

1

Инфраструктура для оборудования

Фундаменты, площадки, коммуникации

комплект

1

Погрузочная техника

Вилочный погрузчик 10т + фронтальный погрузчик 20т

шт.

2

Кран мостовой

Грузоподъемность 10 тонн
