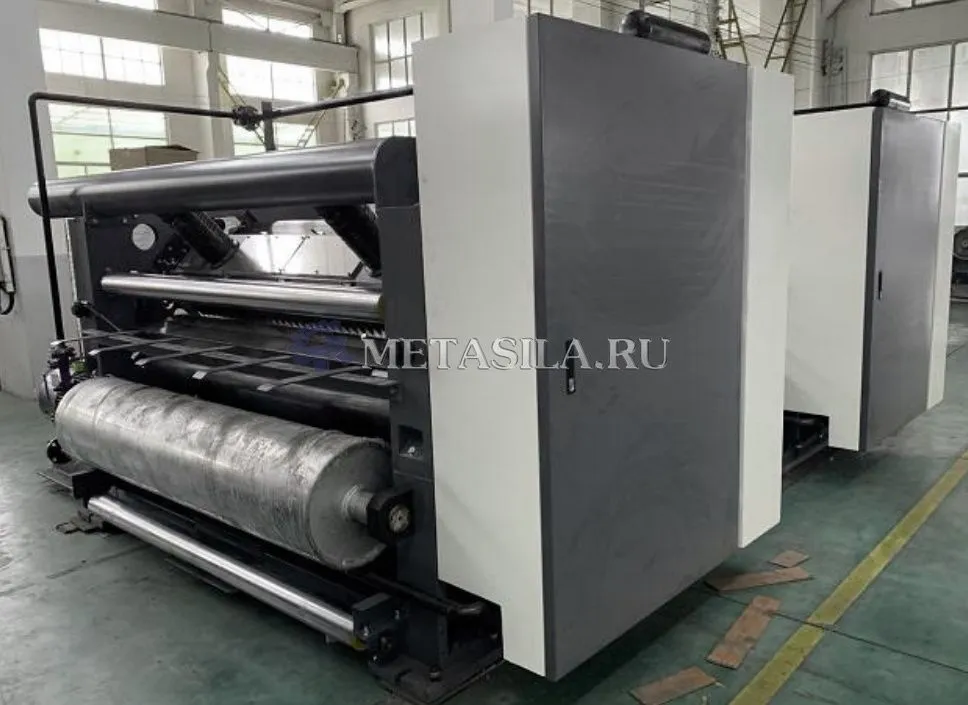

Линия по производству 5-слойного гофрированного картона
Рабочая ширина: 1800 мм Тип канавок: A, C, B, E
Верхний бумажный индекс: 100-180 гсм Основной бумажный индекс 80-160 гсм
Индекс бумаги 90-160 гсм
Потребляемая мощность: около 80 кВт
Площадь участка: около 52 м × 12 м × 5 м
5-слойная линия по производству гофрированного картона Конфигурация устройства и техническая инструкция
| Модель | Оборудование | КОЛ-Во | Примечание |
YV5B | Гидравлическая бесшахтная прокатная клеть | 5 | Шпиндель ¢ 240 мм, гиперболическое тяжелое коромысло, зубчатый патрон, многоточечный тормоз, подъем с гидравлическим приводом, панорамирование влево и вправо посередине. Длина направляющего рельса 6000 мм, использование сварки пластин。 Длина рельса 6000мм, тележка используется для сварки пластин 10 мм. 。 |
| Тележка для бумаги | 10 | |
RG-1-900 | Цилиндр предварительного нагрева верхней бумаги | 2 | ролик ￠900 мм, включая сертификат контейнера под давлением. Угол обертывания с электрической регулировкой。 Угол обертывания может регулировать зону предварительного нагрева бумаги в диапазоне 360 °. |
RG-1-900 | Цилиндр для предварительного нагрева бумаги | 2 | ролик ￠900 мм, включая сертификат контейнера под давлением. Угол обертывания с электрической регулировкой。 Угол обертывания может регулировать зону предварительного нагрева бумаги в диапазоне 360 °. |
SF-18 | Односторонняя облицовка без пальцев | 2 | Основной гофрированный рулон - 346 мм, материал с использованием легированной стали 48CrMo. Обработка карбидом вольфрама, изменение типа группы роликовых модулей. Структура балласта подушки безопасности, автоматическое управление клеем ПЛК, сенсорный экран HMI, режим нагрева паром. |
RG-3-900 | Тройной подогреватель | 1 | ролик ￠900 мм, включая сертификат контейнера под давлением. Угол обертывания с электрической регулировкой。 Угол обертывания может регулировать зону предварительного нагрева бумаги в диапазоне 360 °. |
GM-20 | Двойная клеевая машина | 1 | Диаметр клеевого валика 269 мм.Каждый независимый частотный привод двигателя, зазор между клеем ручной регулировки. |
TQ | тяжелый конвейерный мост | 1 | каналы главного луча 200 мм, независимая подача бумаги с приводом от инверторного двигателя, натяжение адсорбции. Электрическая коррекция。 |
SM-F | Двойная облицовка | 1 | Стойка 360 мм, канал GB, хромированная плита 600 мм * 16 шт.，Вся конструкция конструкции плиты.Пресс-плита с автоматическим управлением PLC. Отображение температуры, частотный двигатель. |
NCBD | Устройство для резки тонких лезвий NCBD | 1 | Сталь из вольфрамового сплава, 5 ножей, 8 линий, тип линии с нулевым давлением. Сервокомпьютер Schneider автоматически разгружает нож, автоматически регулируется ширина всасывающего отверстия. |
NC-20 | Спиральные ножи для резки с ЧПУ | 1 | Полное сервоуправление переменного тока, накопительный тормоз, спиральная конструкция лопастей, маслонаполненные шестерни, 10,4-дюймовый сенсорный дисплей. |
DLM-LM | Автоматический штабелеукладчик модели ворот | 1 | Подъем платформы с сервоприводом, три секции частотной передачи, автоматические точки в партиях, автоматическая разгрузка штабелирования, импортный высокопрочный ленточный конвейер, стандартный транспортный самолет с бумажной стороны. |
ZJZ | Система клеевой станции | 1 | Трубопровод, принадлежащий клиентам. Конфигурация клея состоит из резервуара-носителя, основного резервуара, резервуара для хранения, и пластикового насоса, обратного пластикового насоса. |
QU | Система подачи газа | 1 | Трубопровод с воздушным насосом подготавливается заказчиками. |
ZQ | Паровая система | 1 | Компоненты паровой системы, используемые во всех клапанах GB, включая поворотное соединение, верхний и нижний дозатор, ловушки, стол давления и т. Д., Котлы и трубы, принадлежащие заказчику. |
DQ | Система электрического шкафа управления | 1 | Электронная система управления:： одинарная облицовочная машина без пальцев, приводная часть, устройство для нарезки тонких лезвий с ЧПУ, двойная облицовочная машина, клеевая машина. Все используют частотный двигатель, систему управления частотой delta. интерфейс работы простой и удобный, шкаф управления дисплеем скорости с дисплеем скорости каждого устройства, вызов устройства, функция аварийной остановки.Основные реле марки Siemens. |
Основные технические параметры и требования к производственной линии
тип：WJ180-1800-Ⅱтипная линия по производству пятислойного гофрированного картона：
| 1 | Эффективная ширина | 1800 мм | 2 | Скорость производства | 180 м /мин | |||
| 3 | Скорость трехслойной работы | 150-180 м / мин | 4 | Скорость работы с пятью слоями | 120-150 м / мин | |||
| 5 | Семислойная скорость работы | ------------------- | 6 | Самая высокая скорость изменения | ------------------ | |||
| 7 | Точность продольного разделения | ± 1 мм | 8 | Точность поперечной резки | ± 1 мм | |||
| примечание | Ускорьте достижение вышеуказанных целей, необходимых для достижения: эффективная ширина1800 мм, соответствует следующим стандартам и обеспечивает состояние бумажного оборудования при температуре поверхности нагрева 175 ℃. | |||||||
| Верхний бумажный индекс | 100 г/㎡ - 180 г/㎡ Индекс раздавливания кольца （N.m/ g） ≥8 (содержание воды 8-10%) | |||||||
| Индекс бумаги с сердцевиной | 80 г/㎡ - 160 г /㎡ Индекс раздавливания кольца （N.m / g） ≥5,5 (содержание воды 8-10%) | |||||||
| В бумажном индексе | 90 г/㎡ - 160 г/㎡ Индекс раздавливания кольца （N.m/ g） ≥6 (содержание воды 8-10%) | |||||||
9 | Комбинация канавок | |||||||
10 | Потребность в паре | Максимальное давление 16 кг/см2 | Общее давление10-12 кг/см2 | потребляемость4000 кг /час | ||||
11 | Спрос на электроэнергию | AC380V 50Hz 3PH | Общая мощность 250 кВт | Рабочая мощность≈150 кВт | ||||
12 | Сжатый воздух | Максимальное давление 9 кг/см2 | Общее давление4-8 кг/см2 | расход 1 м3/мин | ||||
13 | Космос | ≈L min 75m * W min 12m * H min 5m (преобладает фактический чертеж, предоставленный поставщику для проверки) | ||||||
Секция, принадлежащая клиенту
|
| 1、 система парового отопления：предложение с давлением парового котла 4000 кг / час: паровой трубопровод 1,25 МПа。
|
| 2, машина для обжатия воздухом, трубопровод для подачи клея, трубопровод для подачи клея. |
| 3、 электропитание、 провода, подключенные к панели управления и трубопроводу。 |
| 4、 источники воды, трубопроводы для воды, ведра и так далее。 |
| 5、 Вода, электричество, газ для скрытого монтажа гражданского фундамента。 |
| 6. Тест с использованием бумаги-основы, кукурузного крахмала (картофеля), каустической соды, буры и других материалов.
|
| 7、 Масляное оборудование, смазочное масло, гидравлическое масло, смазочная смазка。 |
| 8、 установка、 ввод в эксплуатацию продуктов питания, жилья。И предоставление монтажникам установки。
|
Гидравлическая бесшахтная прокатная клеть ZJ-V5B
структурная особенность：
★ принять гидравлический привод для завершения зажима бумаги, ослабления, удаления для среды, перемещения влево и вправо и других ， подъем бумаги осуществляется с помощью гидравлического привода.
★ brake adjustable использует многоточечную тормозную систему.
★ каждая подставка соответствует двум комплектам бумажной машины, и они могут наклеивать бумагу с обеих сторон одновременно.
технические параметры：
1. диапазон зажимной бумаги: макс1800мм МИН1000мм 2. диаметры зажима: МАКС￠1500 мм МИН￠ 350 мм
3、 диаметр основного вала держателя бумаги：￠240 мм 4、 рабочее давление источника газа （МПа）：0.4---0.8 Мпа
5、 размер оборудования: Lmx4.3 * Wmx1.8 * Hmx1.6 6、 Одиночный вес: макс3000кг
Параметры гидравлической системы：
1. Рабочее давление (МПа): 16---18 МПа 2. подъемный гидравлический цилиндр：￠100 × 440 мм
3、 Зажимной гидравлический цилиндр：￠63 × 1300 м 4、 мощность двигателя гидравлической станции： 3 кВт -- 380 В -- 50 Гц
5, напряжение электромагнитного клапана: 220 В 50 Гц
В основном закупаются детали, сырье и происхождение：
Название основных частей | Марки или место происхождения | материал |
Главный вал | Дневное производство стали | диаметр242 мм |
Поворотный рычаг | Собственное производство | Смоляной песок серый ironHT200 |
Стеновая плита | Производство Jigang | Детали для сварки Q235 |
подшипник | HRB, ZWZ, LYC |
|
зубчатый патрон | 3-4 дюйма |
|
Главный электроприбор | Siemens |
|
кнопка | Siemens |
|
Воздушный выключатель | Siemens |
|
Пневматические компоненты | Тайвань Airtac |
|
Гидравлическая станция | Шанхай семь океанов |
|
Тормозной насос | Чжэцзян |
тележка для бумаги, гусеничная
структурная особенность：
★ весь трек похоронен，Основная рама из 14-й швеллерной стали с ¢ 20 мм холоднотянутой сварной круглой，длина колеи 6000 мм。
★ каждый держатель для бумаги соответствует двум комплектам тележек для бумаги и бумаги с обеих сторон одновременно. потяните ролик бумаги в нужное место。
В основном закупаются детали, сырье и происхождение：
Название основных частей | Марки или место происхождения | материал |
гусеничная и бумажная машина | Танганг или джиганг | Стальная полоса из нержавеющей стали, Q235A |
подшипник | HRB ИЛИ C & U |
RG-1-900 верхний (основной) подогреватель бумаги
конструктивные особенности：
★ ролик предварительного нагрева соответствует национальным стандартам контейнера под давлением и прилагает сертификаты контейнера под давлением и сертификат проверки.
★ Каждая поверхность ролика после шлифования точной шлифовки и обработки твердым хромированием, поверхностное трение небольшое, долговечное。
★ угол регулировки электромоции и угол поворота могут регулировать зону предварительного нагрева в диапазоне 360 °。
технические параметры：
1, Эффективная ширина: 1800 мм 2, диаметр ролика предварительного нагрева: 900 мм
3. диапазон регулировки угла поворота: вращение на 360 ° 4. диаметр углового вала: ≈ 110 мм × 2
5、 температура пара: 150-180 ℃ 6、 давление пара: 0,8-1,3 МПа
7、 размер оборудования: L mx 3.3 * W mx 1.1 * H mx 1.3 8、 одиночный вес: MAX2000Kg
9, рабочая мощность: 380 В 50 Гц 10, Мощность двигателя: 250 Вт короткое замыкание (S2) рабочая система
В основном закупаются детали, сырье и происхождение：
Название основных частей | Марки или место происхождения | материал |
Соединение вращения пара | Цюаньчжоу юцзе |
|
подогреватель | Ханганг или джиганг | Контейнерная доска Q235b под давлением |
подшипник | HRB, ZWZ, LYC |
|
Подшипник ремня безопасности | Чжэцзян ухуань |
|
Редуктор | Шаньдун Дэчжоу |
|
Контакты | Siemens |
|
Ось угла |
| Бесшовная стальная труба GB￠110 |
ловушки | Пекин | Перевернутое ведро |
Односторонняя облицовочная машина типа SF-18 без пальцев
структурная особенность：
★ принять всасывающую конструкцию вытяжки, соответствующий мощный вентилятор высокого давления. Для обеспечения подачи газа и электрического шкафа управления, чтобы сосредоточиться на одной и той же операции, рабочая сторона полностью закрыта крышкой.
★ Высококачественное литье в песчаную смолу， толщина стенки 200 мм。 Принять независимую коробку передач, универсальную шарнирную структуру передачи.
★ установите подъемную тележку на конвейерный мост, необходимо использовать машину для сборки рулонов плитки и прижимной ролик, например, удобный и быстрый.
★ Конструкция клеевого ролика с общим перемещением， Техническое обслуживание может повлиять на машину при общем обслуживании， повысить эффективность работы。
★ Устройство контроля влажности, оснащенное распылителем, поэтому тип канавки для поддержания хорошей стабильности деформации, избегайте сухого。
★ Автоматическая система циркуляции клея, двухцилиндровое пневматическое устройство для склеивания, с хорошим амортизирующим эффектом.
★ Клеевой отдел с использованием интегрированной скользящей конструкции, поверхность клеевого ролика после шлифования выгравирована с 25 линиями и текстурированным твердым хромированием в стиле ямы.
★ гофрированный ролик использует карбид вольфрама, диаметр основного гофрированного ролика¢ 320 мм, закаленная → грубая машина → тонкая расточка → головка вала с усадкой → сварка → закалка до напряжения → тонкие машины → грубое шлифование → ЕСЛИ закалять → шлифовальный станок с ЧПУ шлифование → карбид вольфрама, твердость поверхностиHRC58 градусов。
★ Двигатель с регулируемой частотой вращения с активной силой, энергоэффективный, низкий уровень отказов。
★ Широкий электрический клей регулируется в соответствии с изменениями ширины используемой бумаги。
★ Количество клея с электрической регулировкой, сенсорным дисплеем и управлением зазором между покрытием передачи энкодера, высокая точность。
★ Силовые и рабочие части с защитной сеткой для обеспечения безопасности персонала при эксплуатации оборудования。
технические параметры：
1, эффективная ширина: 1800 мм 2, направление движения: влево или вправо (определяется в соответствии с возможностями заказчика)
3. расчетная скорость: 180 м / мин 4. диапазон температур: 160-180 ℃
5、 источник воздуха: 0,4-0,9 МПа 6、 давление пара: 0,8—1,3 МПа
7оборудование: L mx 3,5 * W mx 1,7 * H mx 2,2 8、 одиночный вес: МАКС 7000 кг
Параметры диаметра ролика：
1, гофрированный ролик: до 346 мм, прижимной ролик: 370 мм
2, клеевой ролик：￠240 мм, фиксированный ролик для пасты： ￠142 мм, ролик предварительного нагрева：￠400 мм
параметры двигателя с приводом：
1. главный частотный привод двигателя: 22 кВт Номинальное напряжение: 380 В 50 Гц Непрерывный (S1) рабочий стандарт
2 、 всасывающий двигатель: 11 кВт Номинальное напряжение: 380 В 50 Гц Непрерывный (S1) рабочий стандарт
3、 клей редуктор: 100 Вт номинальное напряжение: 380 В 50 Гц Непрерывный (S2) рабочий стандарт
4 、 двигатель с клеевым зазором: 250 Вт номинальное напряжение: 380 В 50 Гц короткое (S2) рабочий стандарт
5、 двигатель клеевого насоса: 2,2 кВт Номинальное напряжение: 380 В 50 Гц Непрерывный (S1) рабочий стандарт
Вспомогательное оборудование：
1、 Обслуживание крена плитки специальной конфигурации крана с шкивом, удобное в использовании при обслуживании крена плитки и быстрое。
2、 Настройка внешнего направляющего шкива крана для удлинения поездки, чтобы успешно удалить линию за пределами ремонтных деталей。
В основном закупаются детали, сырье и происхождение：
Название основных частей | Марки или место происхождения | материал |
Стеновая плита | Собственное производство | HT250 |
Коробка передач | Хэбэй | QT450 |
Гофрированный ролик |
| Гофрированная легированная сталь |
Поворотный шарнир и металлический шланг | Фуцзянь цюаньчжоу юцзе |
|
Двигатель основной частоты | Моторный завод Хэбэй Хэншуй Юншунь |
|
Мотор-редуктор | Тайвань chengbang |
|
Подшипники | HRB ИЛИ C & U |
|
Подшипник с гофрированным роликом и прижимным роликом | C&U |
|
Подшипник ремня безопасности | Чжэцзян ухуань |
|
Вентиляторы высокого давления | Шанхайский моторный завод yingfa |
|
цилиндр | Тайвань Airtac |
|
Электромагнитный клапан | Тайвань Airtac |
|
ловушки | пекин | Тип перевернутого ковша |
Контакты | Siemens |
|
кнопка | Siemens |
|
Воздушный выключатель | Siemens |
|
Датчик положения | Япония OMRON |
|
Регулятор частоты | Тайвань delta |
|
ПЛК | Тайвань delta |
|
Человеко-машинный интерфейс | MCGS |
|
Потеря резинового насоса | Хэбэй ботоу |
Конвейерный мост TQ
конструктивные особенности：
★ Эта деталь является основной балкой 20-го канала, 16-балочного, углового утюга 63, колонны и т. Д. Соединены.
★ Обе стороны защитного ограждения, лестницы (с 8 небольшими каналами производства), высокопрочные спасают людей от педалей word, обеспечивают безопасность персонала и просты в эксплуатации.
★ Вытяните ось поверхностного натяжения бумажного вала, подающий вал путем шлифования с твердым хромированным покрытием.★ Вакуумный контроль натяжения, 5-дюймовая всасывающая трубка, плюс регулирующие клапаны, поток воздуха можно регулировать бесконечно.
★ Двойная передняя панель для коррекции положения направляющей колонки, отвертка, быстрое и точное позиционирование, устойчивая ходьба.
параметры диаметров роликов：
1、 Диаметр бумажного рулона и натяжного ролика:￠ 130 мм диаметр конвейерного ролика：￠180 мм
2、 Диаметр активного натяжного ролика: ≈ 85 мм диаметр над бумажными роликами и направляющих роликов: ≈ 111 мм
3、 Диаметр буксировочного вала для бумаги：￠110 мм
Моторные и электрические параметры：
1、 двигатель подъема гофрированной бумаги с одним приводом: 2,2 кВт 380 В 50 Гц непрерывная (S1) рабочая система
2、 Мостовой адсорбционный двигатель: 2,2 кВт 380 В 50 Гц непрерывная (S1) рабочая система
3、 Широкий моторный настроечный картон: 250 Вт 380 В 50 Гц короткая (S2) рабочая система
основные закупаемые детали, материалы и место происхождения：
Название основных частей | Марки или место происхождения | материал |
Основной каркас моста | Тяньган или танганг | NO20-канальный утюг, no18-канальный утюг, NO12-канальный утюг, no63-угловой, сталь 60 * 80 и так далее подключены。 |
ограждение | tiangang | Труба для жидкости под низким давлением ￠42 мм |
Лента для подъема бумаги | Шанхай | Конвейер из ПВХ |
Картонный конвейер | Хэбэй | Резиновая лента для параллельной транспортировки |
Адсорбционный инверторный вентилятор | Шанхайский моторный завод yingfa |
|
инвертор | Тайвань delta |
|
подшипник | HRB, ZWZ, LYC |
|
Подшипник ремня безопасности | Чжэцзян ухуань |
|
Механизм регулировки ширины бумаги | Редуктор Shangdong jinbuhuan |
|
Бумажный двигатель （частота） | Мотор Hebei hengshui yongshun |
|
Транспортирующие ролики и ролики, бумажный рулон | Бесшовная стальная труба Tiangang |
|
Контакты | Siemens |
|
кнопка | Siemens |
примечание: вся поверхность оси ролика после шлифования и обработки твердым хромированием.
Трехканальный подогреватель RG-3-900
Конструктивные особенности：
★ ролик предварительного нагрева соответствует национальному стандарту сосудов под давлением， и прилагается сертификат контейнера под давлением и сертификат проверки。
★ Каждая поверхность ролика после шлифования точной шлифовки и обработки твердым хромированием, поверхностное трение небольшое, долговечное。
★ электрический регулируемый угол наклона, он может вращаться, регулируя зону предварительного нагрева бумаги в диапазоне 360 °。
технические параметры：
1、 диаметр ролика предварительного нагрева：￠900 мм диаметр оси угла обмотки：￠110 мм
2、 мощность двигателя: 250 Вт короткое замыкание (S2) Рабочая система 380 В 50 Гц
В основном закупаются детали, сырье и происхождение：
Название основных частей | Марки или место происхождения | материал |
Соединение вращения пара | Фуцзянь цюаньчжоу юцзе |
|
подогреватель |
| Доска для контейнеров под давлением Q235B |
подшипник | HRB, ZWZ, LYC |
|
Подшипник ремня безопасности | Подшипник Zhejiang wuhuan |
|
Редуктор RV | Чжэцзян фэнхуа |
|
Контакты | Siemens |
|
кнопка | Siemens |
|
Воздушный выключатель | Siemens |
|
Ось угла |
| Бесшовная стальная труба GB￠110 |
ловушки | Пекин | Перевернутое ведро |
Клеевая машина GM-20
Конструктивные особенности：
★ после закалки поверхности клеевого валика, обработки отверстий, шлифования поверхности и балансировки выгравированного типа анилоксовой ямы, равномерное покрытие, меньшее потребление пластика
★ повороты клеевого ролика контролируются частотным двигателем, с помощью инверторного управления обеспечивается синхронная машина с двойной машиной, они могут работать независимо. 。
★ электрическая регулировка отображает количество клея。 Автоматический цикл для клея, клей избегает осаждения, стабильность вязкости。
★ Пневматический зазор между плитами с помощью электрической настройки。 На следующем этаже выполнен независимый частотно-регулируемый привод двигателя。
★ возьмите сигнал скорости двойной облицовки, чтобы синхронно работать с ним. Дисплей человеко-машинного интерфейса, простота в эксплуатации
★ автоматическая регулировка количества клея, автоматическая регулировка количества клея в зависимости от скорости производства, в автоматическом режиме, вы также можете выполнить ручную настройку.
технические параметры：
1. диапазон температур подогревателя: 160-200 ℃ 6. давление пара: 0,8—1,2 МПа 3. система подачи воздуха: 0,4—0,7 МПа
Параметры диаметра ролика：
1, клеевой ролик：￠269 мм, фиксированный пастовый ролик：￠140 мм
2, нижний ролик предварительного нагрева：￠ 402 мм, верхний ролик предварительного нагрева：￠ 374 мм, бумажный ролик：￠ 110 мм
Силовые двигатели и электрические параметры：
1、 двигатель с частотой вращения клеевого ролика: 3 кВт 380 В 50 Гц Непрерывный (S1) рабочий стандарт
2、 регулировка количества клея редуктор: 250 Вт 380 В 50 Гц короткое замыкание (S2) рабочая система
3、 двигатель регулировки зазора прижимного ролика: 250 Вт 380 В 50 Гц короткое замыкание (S2) рабочая система
4、 двигатель клеевого насоса: 2,2 кВт 380 В 50 Гц Непрерывная (S1) рабочая система
В основном закупаются детали, сырье и происхождение：
Название основных частей | Марки или место происхождения | материал |
Соединение вращения пара | Фуцзянь цюаньчжоу юцзе |
|
подогреватель |
| Доска для контейнеров под давлением Q235B |
подшипник | HRB ИЛИ C & U |
|
Подшипник ремня безопасности | Подшипник Zhejiang wuhuan |
|
Редуктор RV | Чжэцзян фэнхуа |
|
реле | Siemens |
|
кнопка | Siemens |
|
Воздушный выключатель | Тайвань Airtac |
|
Ось угла |
| Бесшовная стальная труба GB￠110 |
ловушки | Пекинская фабрика по производству ловушек |
Двойная облицовочная машина типа SM-F
структурная особенность：
★ Поверхность нагревательной плиты путем шлифования, ширина горячей плиты 600 мм, всего 14 штук нагревательной плиты.Высота установки охлаждения 4 м.
Доска для предварительного нагрева изготовлена из контейнерной доски в соответствии с национальным стандартом контейнера под давлением, прилагается сертификат контейнера под давлением и сертификат проверки.
★ Плита с интенсивной гравитационной структурой.Прижимной ролик с подъемной гидравлической конструкцией
★ тепловая труба нагревательной плиты с семью секциями контроля температуры, индикация температуры.
★ хлопчатобумажный ремень с устройством натяжения хлопчатобумажного ремня с двойным цилиндром.
★ нижний хлопковый ремень с s-образной коррекцией, механизм ручного натяжения, конструкция простая и практичная， под ручной тонкой настройкой。
★ Приводной ролик, покрытый износостойкой резиной, показал структуру в виде елочки, с высокой, обеспечивающей плавный выход картона. 。
★ Главный приводной двигатель для двигателя преобразования частоты, низкоскоростной крутящий момент, широкий диапазон скоростей, надежность и простота обслуживания.
★ внутренняя плита для изоляции перегородки, s-образный поток пара， функция разделения пара, воды значительно улучшает использование пара。
технические параметры：
1. требования к температуре: 160-200 ℃ давление пара: 0,8-1,3 МПа
2、 давление источника воздуха: 0,6—0,9 МПа
3, Охлаждающие стереотипы длина: 4 м Количество нагревательных пластин: 14 шт.
Давление в гидравлической системе 4 、: 6-8 МПа
параметры диаметра ролика：
1、 диаметр резинового ролика верхнего привода：￠440 мм Диаметр резинового ролика нижнего привода： ￠440 мм Износостойкая резина Аутсорсинг
2, бывший толкатель с диаметром ролика：≈ 270 мм После установки диаметра ролика с ременным приводом：≈ 186 мм
3、 диаметр ролика прижимного ремня: ≈70 мм Диаметр формовочного ролика: ≈86 мм
4、 Диаметр натяжного ролика ленты￠￠ 130 мм Диаметр рулона с регулировкой：￠ 124 мм
5, Диаметр натяжного ролика под лентой:￠ 130 мм, диаметр рулона под лентой:￠130 мм
Примечание: Вся поверхность ролика после шлифования покрыта твердым хромом. 。
Силовые двигатели и электрические параметры：
1、 Мощность главного приводного двигателя: 45 кВт 380 В 50 Гц Непрерывный (S1) рабочий стандарт
В основном закупаются детали, сырье и происхождение：
Название основных частей | Марки или место происхождения | Материал и тип |
Основной каркас | Tiangang или laigang | Сталь NO36 и балка no16 |
Нагревательная плита | Тяньганг или джиганг | Производство контейнерных досок Q235b |
Главный приводной двигатель | Хэбэй Хэншуй | Двигатель мощностью 30 кВт |
Хлопковая лента | Шэньян | Толстая хлопчатобумажная тесьма10 мм |
ловушки | Пекин | Перевернутое ведро |
Контакты | Siemens |
|
Гидравлическая станция | Хэбэй |
|
подшипник | HRB ИЛИ C & U |
|
Приводная стеновая плита | Хэбэй | Серый чугунht250 |
Пневматические элементы | Тайвань Airtac |
|
Фотоэлектрический выключатель | Korea Autonics |
|
Подшипник ремня безопасности | Чжэцзян ухуань |
Устройство для резки тонких лезвий NCBD (линия нулевого давления)
Конструктивные особенности：
★ Синхронный серводвигатель управляет рядом ножей, кабель. Автоматический сброс. Точные размеры. время изменения заказа 3-8 секунд, две машины могут быть выполнены без остановки сразу для одной памяти 999 заказов, может быть реализован непрерывный автоматический заказ на замену или ручной заказ на замену.
★ Система управления Schneider M258PLC, использующая систему CANopen line, с возможностями управления заказами, с синхронным вводом сигнала скорости сушилки.
★ HMI с 10,4-дюймовым цветным сенсорным экраном, хранение 999 заказов, автоматическое или ручное изменение заказов для одиночного аварийного сигнала.
★ Три вида форм линии давления: выпуклая против вогнутой (трехслойная линия), выпуклая против вогнутой (пятислойная линия), выпуклая против плоской, три вида электрических форм линии давления могут быть преобразованы. 。 Обжим круглых оттенков с помощью компьютерного управления, линейный и легко сгибается.
★ С использованием тонкого ножа из вольфрамовой легированной стали, острого лезвия, длительного срока службы более 8 миллионов метров.
★ точилка для ножей с компьютерным управлением, автоматическая или ручная точилка для ножей, заточка режущей кромки может быть разделена, повысить эффективность производительности.
★ Импортированная синхронная приводная система, точная точность, длительный срок службы, малошумная работа。
Технические параметры：
1, МАКСИМАЛЬНАЯ рабочая ширина: 1800 мм 2, направление работы: влево или вправо (определяется в соответствии с заводом заказчика)
3, самая высокая скорость оборудования: 180 м / мин 4, Механическая конфигурация: линия нулевого давления, устройство для резки с тонким лезвием, 5 ножей, 8 линий
5, Минимальная ширина фрезы: 135 мм, максимальная ширина фрезы: 1850 мм
6, Минимальное расстояние между углублениями: 0 мм
Точность позиционирования режущего колеса 7 、: ± 0,5 мм
Силовые двигатели и электрические параметры：
1, рядный ножевой проволочный двигатель: 0,4 кВт 2, приводной двигатель режущего колеса: 5,5 кВт 3, приводной двигатель колеса: 5,5 кВт
В основном закупаются детали, сырье и происхождение：
| Название основных частей | Марки или место происхождения | Материал и тип |
| Частотный двигатель | Моторный завод Хэбэй Хэншуй Юншунь | |
| подшипник | Харбин | |
| Подшипник ремня безопасности | Чжэцзян ухуань | |
| реле | France Schneider | |
| Бесконтактный переключатель.Фотоэлектрический выключатель | Япония OMRON | |
| Программируемые контроллеры | France Schneider | |
| Электромагнитный клапан | Тайвань AirTAC | |
| HMI | France Schneider | |
| Управление рядным ножом | France Schneider | Синхронные серводвигатели |
| Управление рядной линией | France Schneider | Синхронные серводвигатели |
| Контроль линии обмена | France Schneider | Синхронные серводвигатели |
| Контроль всасывания отходов | France Schneider | Синхронные серводвигатели |
| Левый и правый поперечный двигатель | Редуктор Shandong jinbuhuan |
Спиральные ножи для резки с ЧПУ NC-20
структурная особенность：
★ он может хранить заказы на 200 единиц, быстро и точно заменять спецификации резака, изменяя заказы без остановки, и позволяет подключенным к сети компьютерам облегчать управление производством.
★ Приводные шестерни ножевого вала представляют собой прецизионную индукционную закалку из кованой стали, передачу без люфта, усовершенствованное бесключевое соединение, высокую точность передачи。
Автомат для резки ★ использует спиральную структуру с инкрустированным передним стальным лезвием, зубчатый нож. ножницы, ножницы, усилие сдвига, длительный срок службы лезвия。
★ вокруг подающих роликов используются солнечные зубчатые валики, плавная подача, равномерное давление, легко раздавливать плиты или вызывать засорение。
★ Эта модель представляет собой накопитель энергии торможения (нединамическое торможение), поэтому потребление энергии в производственном процессе, среднее потребление электроэнергии составляет 1/3 от обычного станка для резки с ЧПУ, что позволяет экономить более 70% энергии для достижения цели экономии денег.
★ Прецизионная регулируемая передача без зазора для обеспечения точного зацепления лезвия, балансировки. 。
★ С использованием независимого масляного насоса и фильтра с двумя медными распределителями в каждом положении шестерни для масла, смазки и охлаждения。
★ Ножевой ролик: высококачественный кованый стальной материал, сбалансированный, с хорошей стабильностью.
технические параметры：
1, эффективная ширина: 1800 мм 2, направление работы: влево или вправо (определяется на заводе заказчика)
3. максимальная скорость оборудования: 180 м / мин 4. Механическая конфигурация: винтовой поперечный резак с компьютерным управлением
5, Минимальная длина резки: 500 мм 6, Максимальная длина резки: 9999мм
7. Точность резки бумаги: равномерный ± 1 мм, неравномерный ± 2 мм 8. размер оборудования: L mx 4,2 * W mx 1,2 * H mx 1,4
9, Одиночный вес: макс3500кг
Параметры диаметра ролика：
1、 Крест на валу ножа межосевое расстояние ￠￠216 мм 2、 Перед нижним транспортирующим роликом диаметром ￠156 мм
3、 После нижнего транспортирующего ролика диаметром ≈ 156 мм 4、 Диаметр передней части валика: ≈70 мм
5、 Диаметр передней части валика: ≈70 мм
Примечание: После того, как все были шлифовальные ролики, покрытые твердым хромом (кроме как под валом ножа).
Силовые двигатели и электрические параметры：
1, Мощность главного приводного двигателя: 42 кВт, полный синхронный сервопривод переменного тока
2, До и после подачи мощность двигателя: 3 кВт (регулировка частоты)
3、 Мощность двигателя насоса для смазочного масла: 0,25 кВт
В основном закупаются детали, сырье и происхождение：
Название основных частей | Марки или место происхождения | Материал и тип |
Полный серводвигатель переменного тока | Шанхай футянь | 42 кВт |
Двигатель частоты подачи | Хэбэй Хэншуй юншунь |
|
подшипник | HRB, ZWZ, LYC |
|
лента | Германия OPTIBELT |
|
Рукав | Сяньян чаоюэ |
|
Подшипник ремня безопасности | Чжэцзян ухуань |
|
Контакторы и реле, реле среднего | Siemens |
|
Бесконтактный переключатель | Япония OMRON |
|
Система сервоуправления летающими ножницами | Германия keb |
|
Плата управления движением | Германия MKS-CT150 |
|
Поворотный энкодер | Уси руипу |
|
Привод подачи | Тайвань delta |
|
Человеко-машинный интерфейс | MCGS |
|
Sun gear | Китай Шэньчжэнь |
|
Пневматические компоненты | Тайвань Airtac |
Штабелеукладчик модели автоматических ворот DLM-LM
структурная особенность：
★ портальная укладка。 Время изменения заказа 20 секунд， автоматический подсчет。
★ Синхронизировано с системой управления производством ， управление заказами, централизованное управление， не замедляется автоматически на один。
★ Управление производством для одного отходов составляет менее 700 мм. 。
★ Гусеничная штабелирующая платформа, сервоуправление переменного тока, подъем, штабелирование стабильное, аккуратное；
★ Backsplash может автоматически сдвигаться, штабелируя для небольших заказов；
★ Независимые герметичные шкафы управления, электрооборудование, работающее в чистых условиях；
★ Цветной сенсорный дисплей для удобства эксплуатации на месте。
★ Полностью автоматическое управление работой, повышение эффективности и экономия рабочей силы, снижение трудоемкости；
технические параметры：
1. эффективная рабочая ширина: 2200 мм 2. направление работы: влево или вправо (определяется на заводе заказчика)
3, МАКС. рабочая скорость: 150 м / мин 4. Максимальная высота штабеля: 1,5 м
5, МАКСИМАЛЬНАЯ длина штабелирования: 3500 мм 6, размер оборудования: L mx 12 * W mx 2.2 * H mx 1.7
В основном закупаются детали, сырье и происхождение：
Название основных частей | Марки или место происхождения | Материал и тип |
Редуктор RV | Чжэцзян фэнхуа |
|
Привод подачи | Тайвань delta | Частота |
Бесконтактный переключатель | япония OMRON |
|
ПЛК | Тайвань delta |
|
HMI | Тайваньский Wei Lun или MGCS |
|
Поворотный энкодер | Уси руипу |
|
Contactor | France Schneider |
|
Профили | Тяньган или танганг | № 12 канал, № 14 канал, квадратная сталь |
Конвейерная плоская лента | Шанхай | Конвейер из ПВХ |
Пневматические компоненты | Zhejiang sonorCSM |
|
Вал ролика | Бесшовная стальная труба Tiangang |
Система клеевой станции ZJZ
Конструктивные особенности：
★ нанесите крахмальный клей на гофрированный однослойный станок, двухклеевую машину и другое оборудование для склеивания.
★ Горизонтальная клеевая машина может тем временем сочетаться с клеем для основного корпуса и клеем-носителем, а также смешивать, клеить большой。
★ Создание бочек для хранения клеевого раствора для хранения клеевого насоса заключалось в использовании резиновых бочек для хранения оборудования, клеевого раствора для оборудования。
★ Бочки для хранения, пластиковые бочки со смесительным устройством, избегайте агломерации осадка клеевого раствора。
★ Системный блок с несущей емкостью, основным резервуаром, резервуаром для хранения и отправкой клеевого насоса, заднего клеевого насоса и т. Д. 。
★ клеевая система использует цикл склеивания, оставшийся клей возвращается в клеевой квадратный цилиндр, автоматический контроль уровня жидкости, задний клей ведро с жидким клеем отбивается с помощью ведра для хранения клеевого оборудования, цикл для клея, сохранение раствора клея, предотвращение склеивания и спекания клеевого раствора в резиновой пластинеосадки.
★ Работа завершена, общий трубопровод с остаточным дивидендом от смолы с резиновым оборудованием, резиновые бочки для хранения в задней резиновой комнате, для следующего использования。
★ Отвечает за техническое руководство, обучение процессу дозирования клея。
технические параметры：
1, Горизонтальный клеевой смеситель для корпуса: один 2, клеевой смеситель для переноски: один
3、 Смеситель для клея для хранения: один 4、 Пластиковые ведра с двойным покрытием: один
5. Два пластиковых ведра для нанесения покрытия на задней панели машины: одно 6. Пластиковые ведра на одной машине: два
7, Пластиковые ведра с одной задней частью машины: два 8, Насосы для дозирования клея: четыре
параметры диаметра клеевой бочки：
1 、 Горизонтальный смеситель для клея для корпуса: 1250 мм × 1000 мм × 900 мм
2、 Диаметр смесителя для клея-носителя： ￠800 мм × 900 мм
Ведро диаметром 3 мм пластиковое на двойном клею:￠800 мм × 1000 мм Пластиковые ведра на одной машине:￠800 мм × 1000 мм
4、 Диаметр резервуара для хранения: ￠1200 мм × 1200 мм
Силовые двигатели и электрические параметры：
1 、 Горизонтальный смеситель для клея： 3 кВт 380 В 50 Гц
2、 Смеситель для клея-носителя: 2,2 кВт (обычный трехфазный) 380 В 50 Гц
3、 выходной пластиковый насосный двигатель: 2,2 кВт (обычный трехфазный) 380 В 50 Гц
4 、 Бак для хранения двигателя 1,5 кВт (обычный трехфазный) 380 В 50 Гц
В основном закупаются детали, сырье и происхождение：
Название основных частей | Марки или место происхождения | Материал и тип |
двигатель | Хэбэй Хэншуй юншунь |
|
Насосы для дозирования клея | Хэбэй ботоу |
|
Каркасные профили | tanggang |
|
Паровая система ZQ
Конструктивные особенности：
★ Производственная линия для устройства подачи горячей тепловой энергии для поддержания стабильной рабочей температуры。
★ Все устройства спроектированы как независимые небольшие устройства для паровой системы, сегментированный контроль температуры, энергосбережение, простота регулировки。
★ Регулируя шкалу контроля давления пара для контроля рабочей температуры и давления。
★ Каждая группа имеет гидрофобный блок опорожнения байпаса, при быстром отключении охлаждающего оборудования。
★ Металлический шланг с поплавковой ловушкой 1/2 и подключение перепускного клапана, инжекционный клапан.
★ Между системой трубопроводов и вращающимся нагревательным элементом для обеспечения гибкого соединения металлического шланга, для продления срока службы поворотного соединения。
★ Все паровые трубы изготовлены из бесшовных стальных труб, для обеспечения безопасности при использовании под нормальным давлением。
технические параметры：
1. расход пара: около 1,5-2 Т / ч
2, оснащенный котлом: 4 т / ч
3 、 оснащен котлом давление: 1,25 МПа Температура трубы: 170-200 ℃
