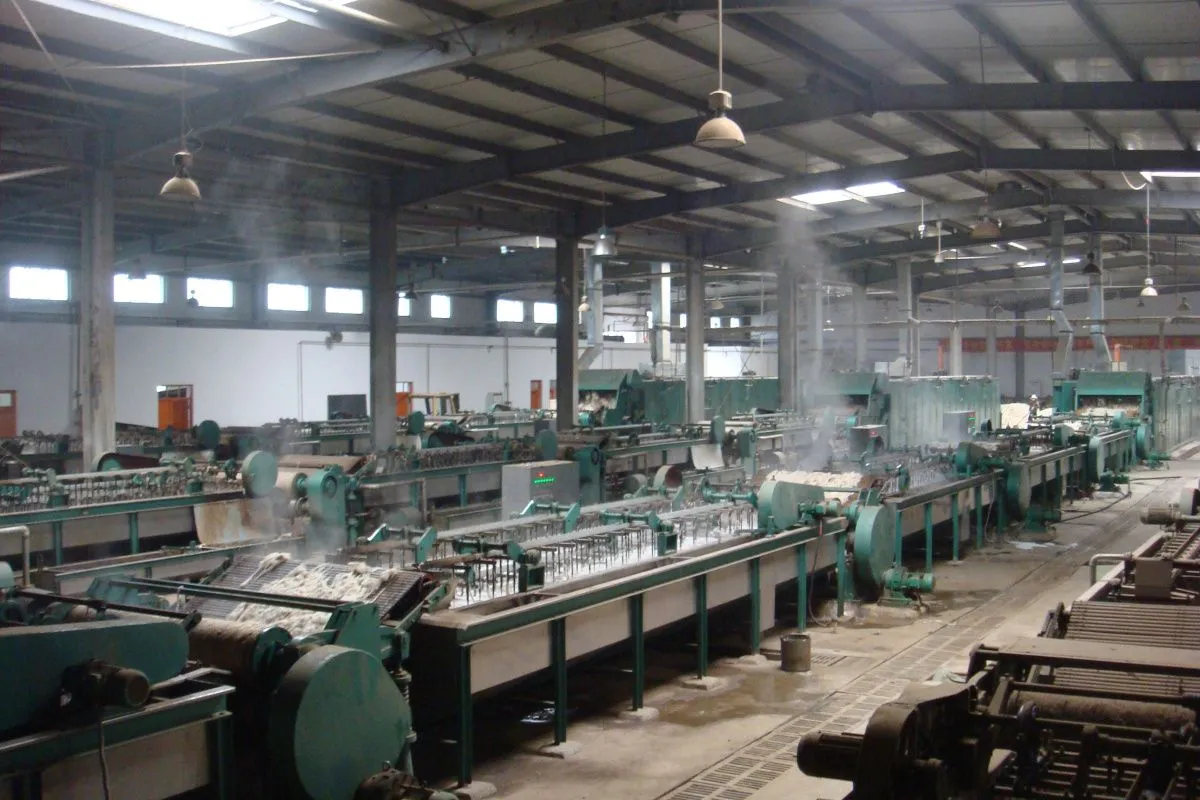

Линия переработки шерсти E13 (500 кг/ч)
Технологическая схема и комплектация оборудования:
Питатель для шерсти → Пятицилиндровый разрыхлитель и очиститель от примесей → Первая промывочная ванна → Первый отжимной пресс → Вторая промывочная ванна → Второй отжимной пресс → Третья промывочная ванна → Третий отжимной пресс → Четвертая промывочная ванна → Четвертый отжимной пресс → Пятая промывочная ванна → Пятый отжимной пресс → Питатель для шерсти → Сушилка с плоской завесой и семью вентиляторами.
Комплектация:
Устройство подачи 1. 1 шт.
Устройство подачи 2. 1 шт.
Станок для открывания. 1 шт.
Стиральная машина. 5 шт.
Пресс для отжима. 5 шт.
Сушилка. 1 шт.
Электрошкаф (электрический шкаф). 4 шт.
Комбинированная машина для мойки шерсти-сырца
Комбинированный агрегат для мойки шерсти-сырца предназначен для разрыхления и промывки (замачивания) жирной шерсти с целью удаления растительных остатков, песка, почвы, примесей и шерстного жира (ланолина).
Общая мощность 72 кВт

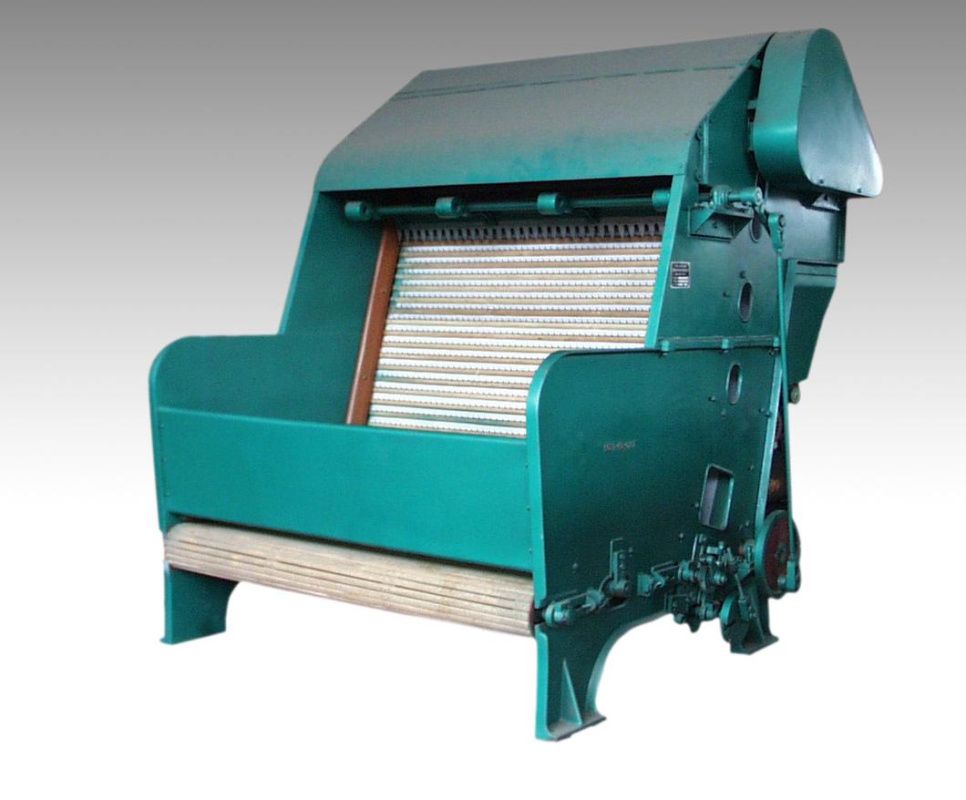

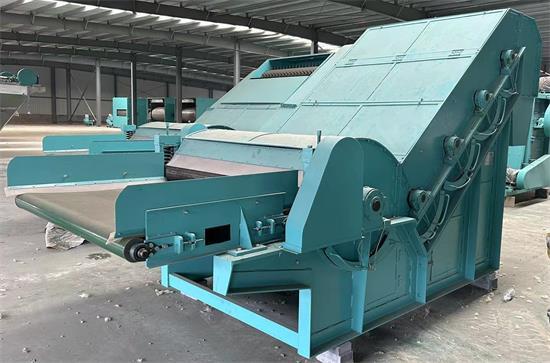

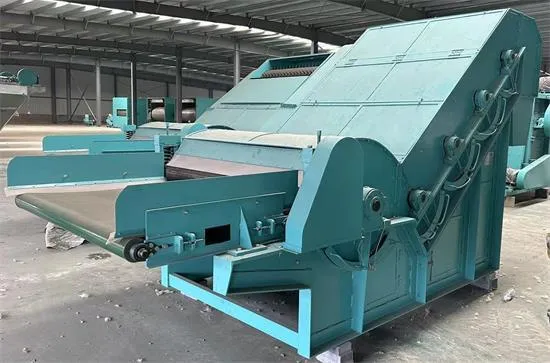

Питатель для шерсти-сырца
Питатель для шерсти-сырца предназначен для подачи шерсти или хлопка на участки разрыхления, мойки и сушки.
Основные технические характеристики
|
Ширина (мм) |
Габариты (мм) |
Вес |
|
1000 |
2453×1830×2720 |
1,8 т |
|
1830 |
2453×2660×2720 |
2,2 т |
Горизонтальная решётка: Расстояние от рабочей стороны до пола составляет 643 мм. Скорость движения составляет 1,1–3 м/мин.
Наклонная решётка: Высота игл/зубьев: 32 мм.
Шаг игл/зубьев: 32 мм.
Скорость движения: 6,5–15,2 м/мин.
Выравнивающая граблина: Рабочая частота качания: 161,5 раз/мин.
Съёмный ролик: Диаметр: 487 мм.
Частота вращения: 104–161,5 м/мин.
Способ привода: Приводятся отдельными электродвигателями через клиноременные передачи.
Разрыхлитель шерсти-сырца, трёхцилиндровый
Разрыхлитель шерсти-сырца, трёхцилиндровый, является узлом комбинированной моечной машины для шерсти-сырца. Он предназначен для разрыхления и первичной очистки шерсти-сырца (жирной шерсти), кашемира и верблюжьей шерсти с целью удаления примесей, таких как песок, почва, растительные остатки и репьи.
Основные технические характеристики
Подающие ролики: Верхний прижимной ролик с канавками на наружном цилиндре, D₀ = 142 мм.
Нижний подающий ролик с гладкой поверхностью наружного цилиндра, D₀ = 142 мм.
Цилиндр: Диаметр по концам игл цилиндра DPT = 860 мм.
Частота вращения цилиндров nс (об/мин):
1-й цилиндр n1с = 281 об/мин
2-й цилиндр n2с = 302 об/мин
3-й цилиндр n3с = 340,4 об/мин
Общая мощность 12,5 кВт
Общий вес 3 тонны

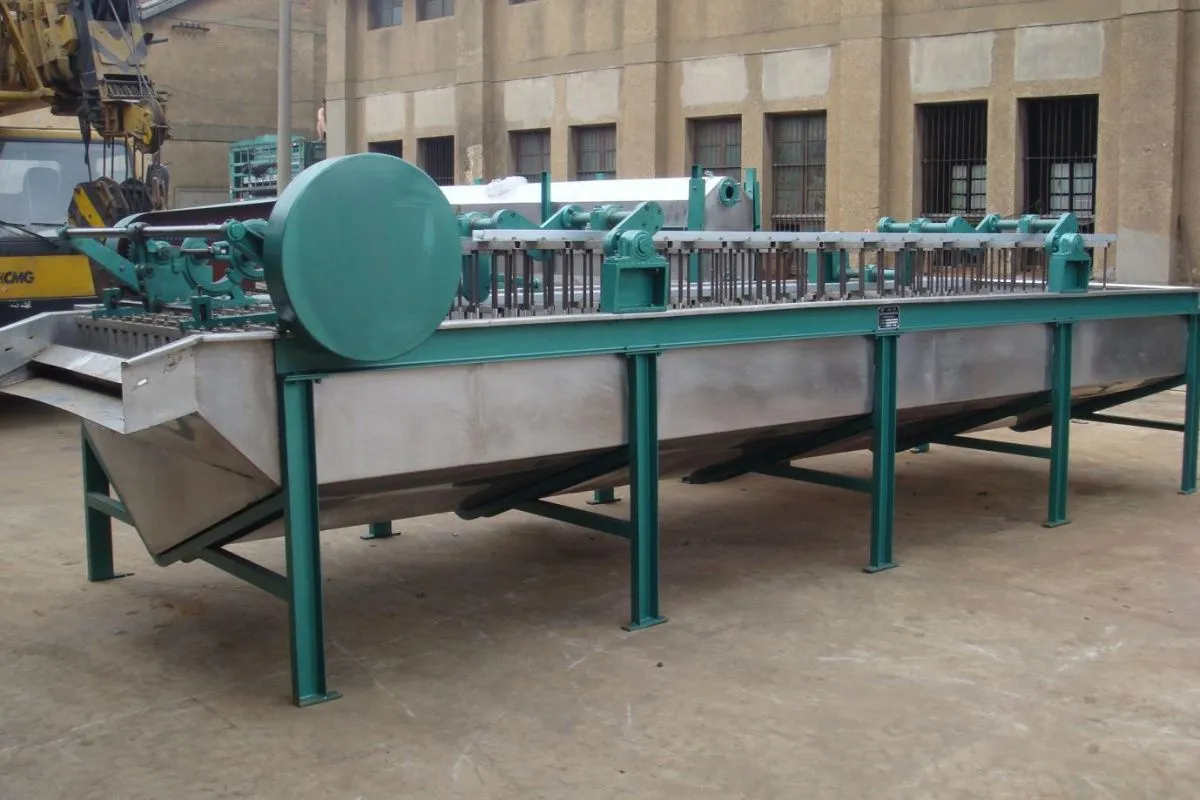

Чаша для мытья сырой шерсти
Моечная машина для шерсти-сырца предназначена для промывки и удаления растительных остатков, песка, почвы и других примесей из разрыхлённой шерсти с последующей передачей материала на сушку.
Основные технические характеристики
Тип: Граблины с иглами/штифтами
Промывочная ванна: Общее количество ванн: пять
Рабочая ширина промывочной ванны: 1000 мм
Объём ванн: Первая и вторая ванны: 6,5 м³
Третья, четвёртая и пятая ванны: 5,0 м³
Температура промывочной воды: 25°C ~ 60°C
Рабочий диаметр: основной барабан — 305 мм, ведомый барабан — 360 мм (до обмотки шерстью).
Рабочая ширина: 1520 мм.
Рабочая скорость: 4,8 об/мин.
Мощность двигателя: 2,2 кВт
Габариты (Д×Ш×В) 43550 × 3525 × 2250 мм
Общая мощность: Около 33,5 кВт

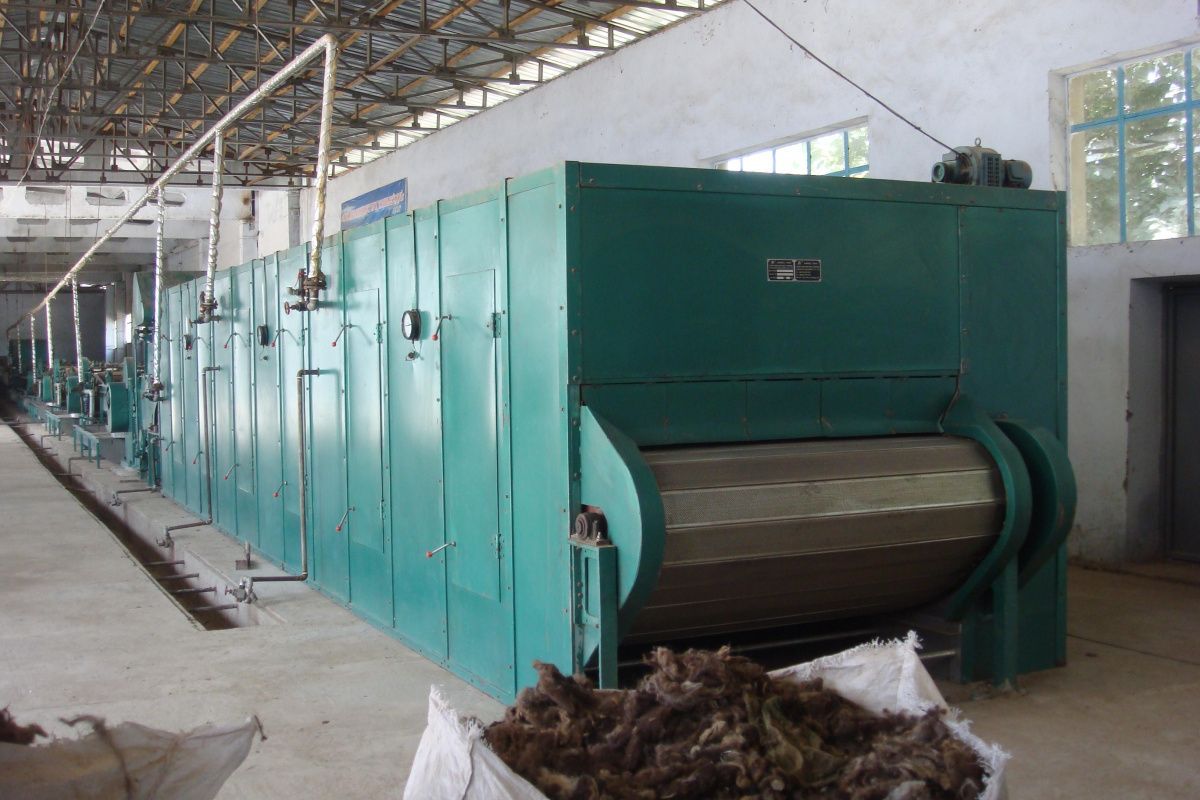

Сушилка для сырой шерсти
Сушилка для шерсти-сырца предназначена для сушки шерсти в процессе мойки (замачивания).
Тип: Непрерывного действия
Рабочая ширина 1800 мм
Высота выгрузки 1196,50 мм
Скорость разгрузочной решётки/пластины 0,37–1,4 м/мин
Полезная площадь разгрузочной решётки 20,47 м²
Поверхность теплообмена (излучения) 406 м²
Давление пара 0,4 МПа
Метод нагрева: Паровая рубашка по периметру (система труб с паровым обогревом)
Температура в сушильной камере 80–120 °C
Влажность после сушки (остаточная) 10–13%
Скорость вентилятора 960 об/мин
Производительность верхнего вентилятора: около 8000 м³/ч
Производительность нижнего вентилятора: около 11000 м³/ч
Мощность привода вентиляторов: 7 комплектов, 6-полюсные, 2,2–3 кВт
Габариты (Д×Ш×В) 13300 × 3110 × 2735 (мм)
В стоимость включены пуско-наладочные работы
